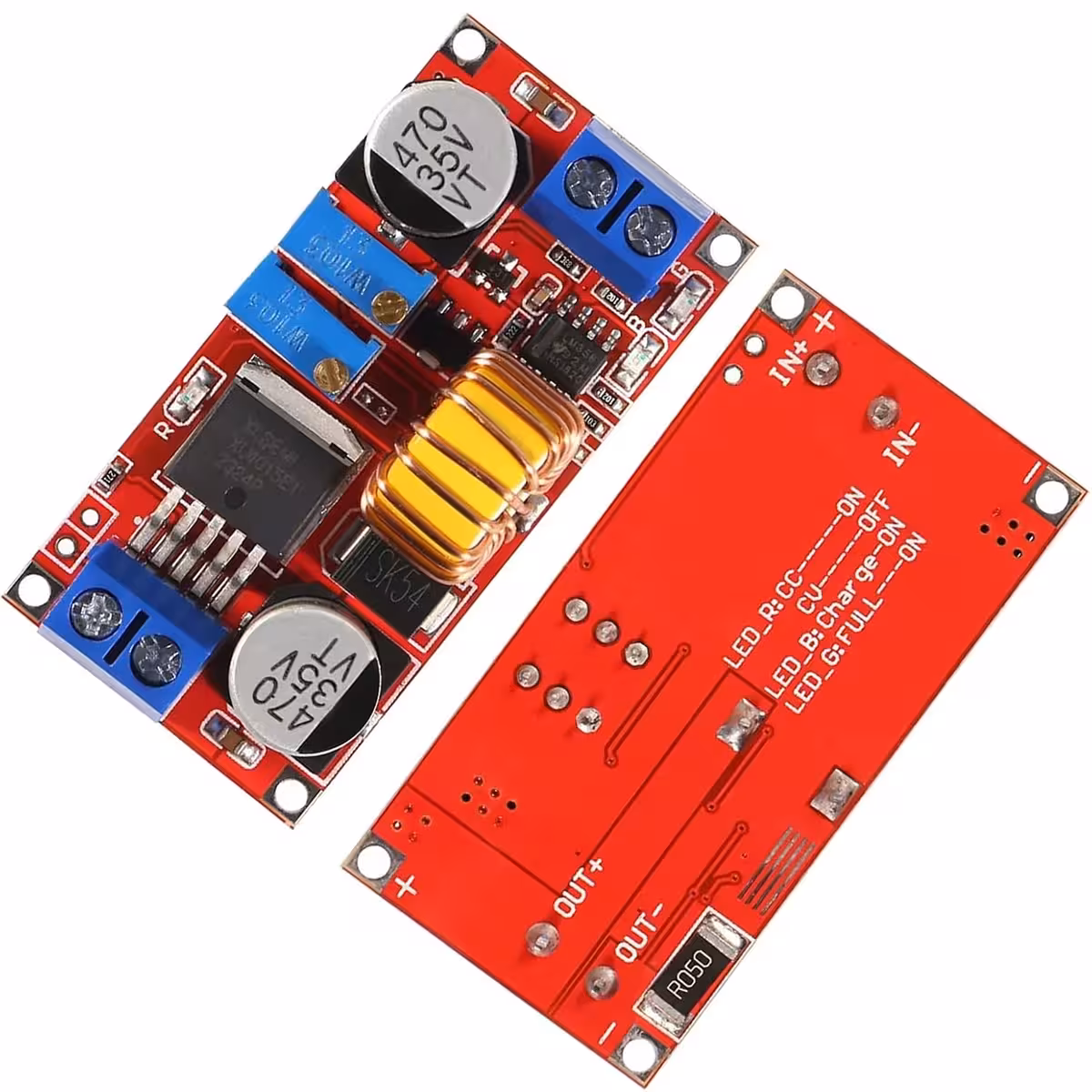

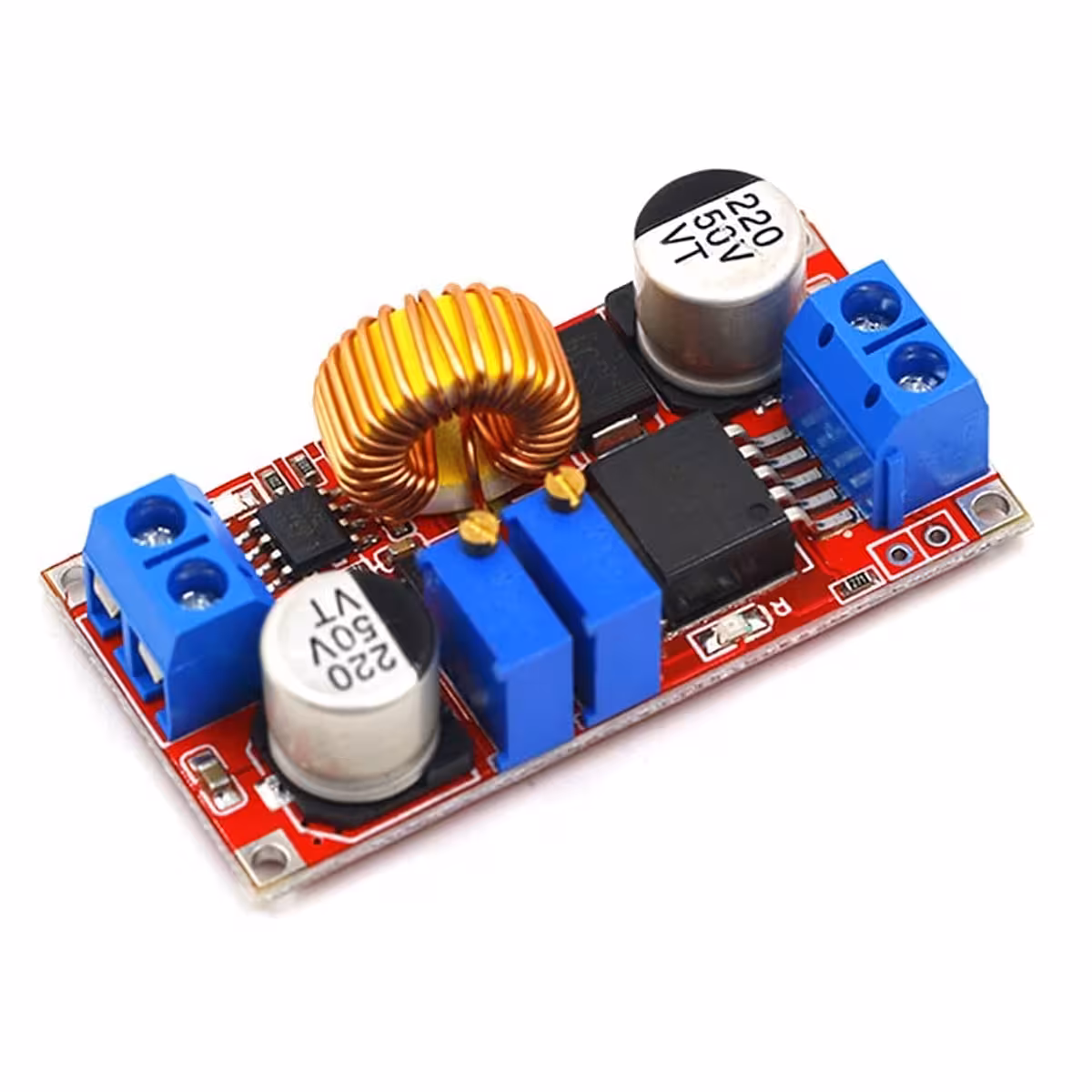

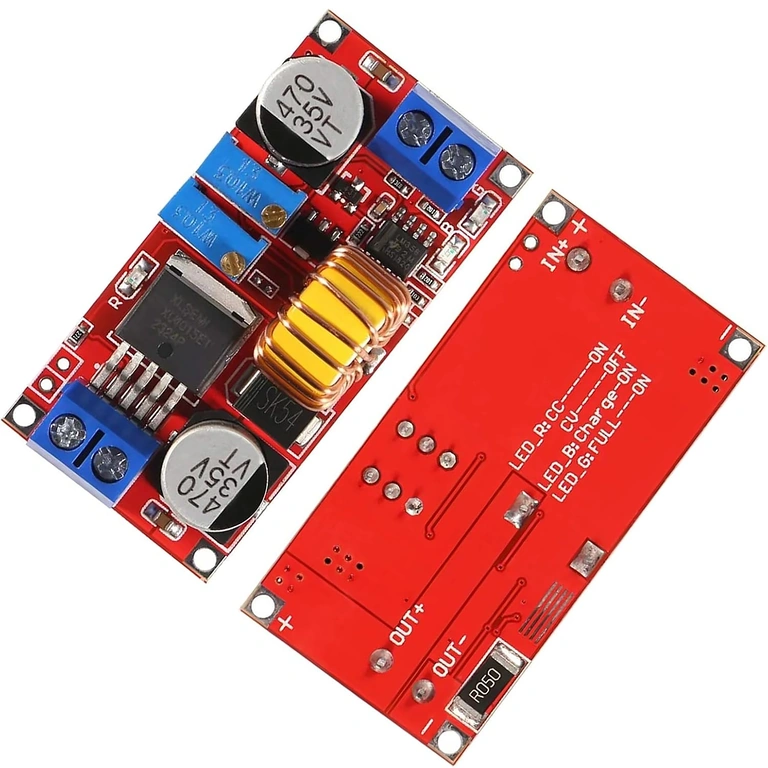

Convertor DC-DC Step-Down XL4015 5A – Ρύθμιση Τάσης και Ρεύματος για Μπαταρίες και LED
Χρειάζεσαι μια αξιόπιστη λύση για τη φόρτιση μπαταριών Li-ion χωρίς τον κίνδυνο υπερφόρτισης; Ή μήπως θέλεις να τροφοδοτήσεις μια ταινία LED με ακρίβεια, χωρίς διακυμάνσεις στην τάση; Το module XL4015 σου προσφέρει πλήρη, ανεξάρτητο έλεγχο τάσης και ρεύματος σε ένα compact μέγεθος, έτοιμο να ενσωματωθεί σε κάθε σου κατασκευή.
Σημείωση: Η εργοστασιακή τάση εξόδου είναι ρυθμισμένη περίπου στα 20V. Πριν από την πρώτη χρήση, ρύθμισε το ποτενσιόμετρο πριν συνδέσεις το φορτίο σου. Εάν η τάση δεν μεταβάλλεται, στρίψε το ποτενσιόμετρο CV αριστερόστροφα τουλάχιστον 10 πλήρεις στροφές — πρόκειται για μια φυσιολογική διαδικασία αρχικής βαθμονόμησης.
Γιατί να επιλέξεις αυτό το μοντέλο; (Κύρια πλεονεκτήματα):

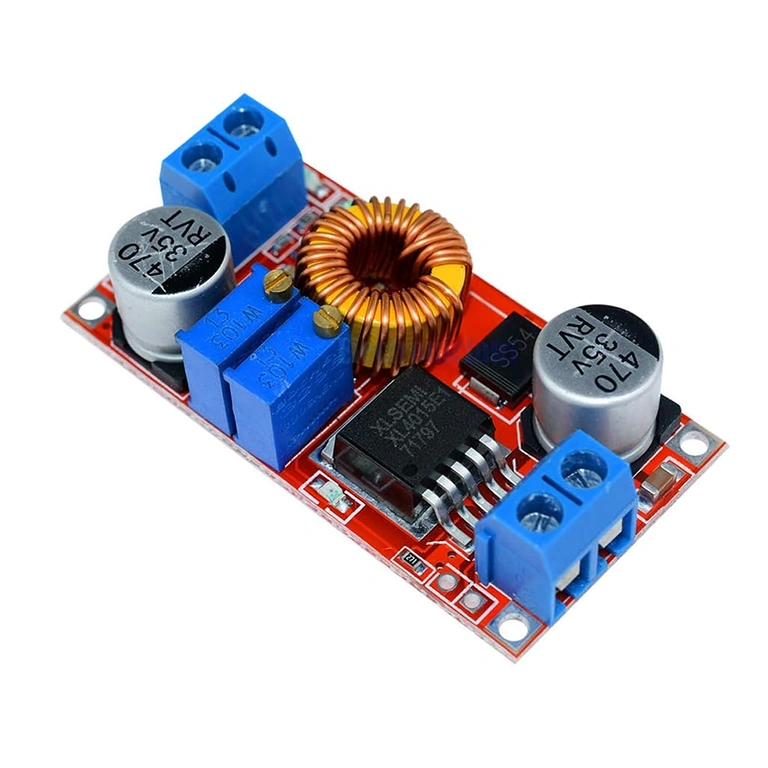

- Ανεξάρτητη διπλή ρύθμιση CC + CV — έλεγξε ξεχωριστά το ρεύμα και την τάση εξόδου μέσω δύο ειδικών ποτενσιομέτρων, απαραίτητο για τη σωστή φόρτιση μπαταριών Li-ion ή NiMH και την προστασία των LED υψηλής ισχύος.
- Υψηλή απόδοση έως 96% — ελαχιστοποιεί τις απώλειες ενέργειας σε θερμότητα, εξασφαλίζοντας σταθερή λειτουργία ακόμα και υπό συνεχή φορτία χωρίς υπερθέρμανση.
- Αυτόματη προστασία από βραχυκύκλωμα και θερμική προστασία — διαθέτει περιορισμό στα 8A και αυτόματη διακοπή λειτουργίας σε περίπτωση υπερθέρμανσης, χωρίς να απαιτούνται εξωτερικές ασφάλειες.
- Μεγάλο εύρος μετατροπής — είσοδος 4V–38V, έξοδος 1.25V–36V. Καλύπτει κλασικές μετατροπές όπως 24V→12V, 24V→5V ή 12V→3.3V χωρίς hardware αλλαγές.
- Compact σχεδιασμός — διαστάσεις 51×26×18 mm, ενσωματωμένη ένδειξη LED λειτουργίας, ψύκτρα και εύρος θερμοκρασίας λειτουργίας -40°C ~ +85°C για χρήση ακόμα και σε βιομηχανικές εφαρμογές.
Τεχνικά Χαρακτηριστικά και Απόδοση

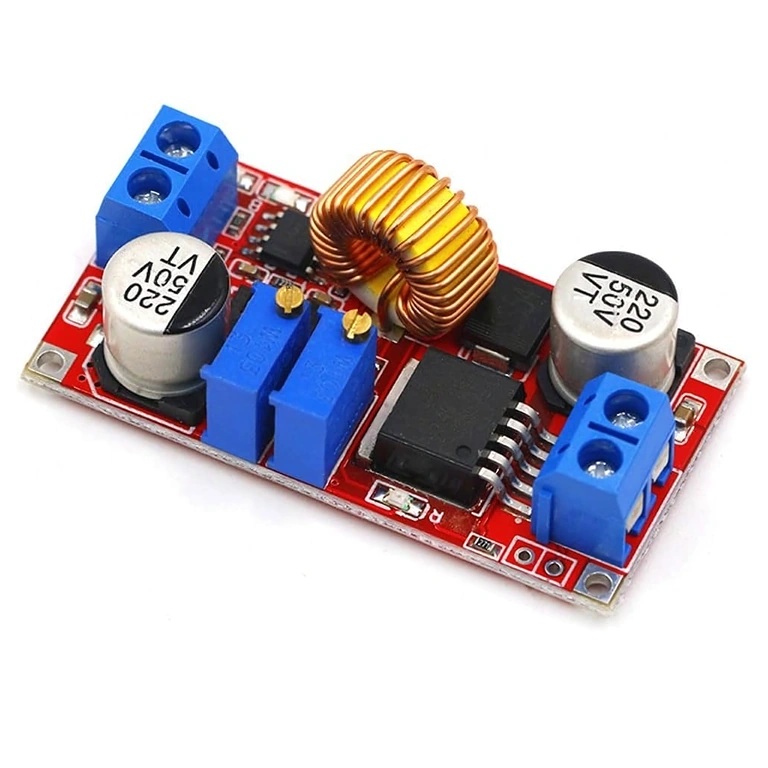

Το chip XL4015 λειτουργεί σε συχνότητα μεταγωγής 180KHz, προσφέροντας εξαιρετικά χαμηλό ripple εξόδου χωρίς την ανάγκη για ογκώδη φίλτρα. Το μέγιστο ονομαστικό ρεύμα είναι 5A, ωστόσο για συνεχόμενη χρήση προτείνεται το όριο των 4.5A για μεγαλύτερη διάρκεια ζωής. Κατά τη φόρτιση μπαταριών, το module ξεκινά αυτόματα σε λειτουργία CC (σταθερού ρεύματος) και μεταβαίνει σε CV (σταθερής τάσης) καθώς η μπαταρία πλησιάζει την επιθυμητή τάση, ακολουθώντας την ιδανική διαδικασία φόρτισης.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τύπος convertor | DC-DC Step-Down (Buck) |
| Κύριο chip | XL4015 |
| Τάση εισόδου | 4V – 38V DC (max. 38V) |
| Τάση εξόδου | 1.25V – 36V DC (συνεχώς ρυθμιζόμενη) |
| Μέγιστο ρεύμα εξόδου | 5A (προτείνεται συνεχόμενο max. 4.5A) |
| Μέγιστη ισχύς | 75W |
| Απόδοση | Έως 96% |
| Συχνότητα μεταγωγής | 180KHz |
| Τρόπος ρύθμισης | CV (σταθερή τάση) + CC (σταθερό ρεύμα) |
| Προστασία βραχυκυκλώματος | Αυτόματος περιορισμός στα 8A |
| Θερμική προστασία | Αυτόματη διακοπή σε υπερθέρμανση |
| Θερμοκρασία λειτουργίας | -40°C ~ +85°C |
| Ένδειξη λειτουργίας | Ενσωματωμένο LED |

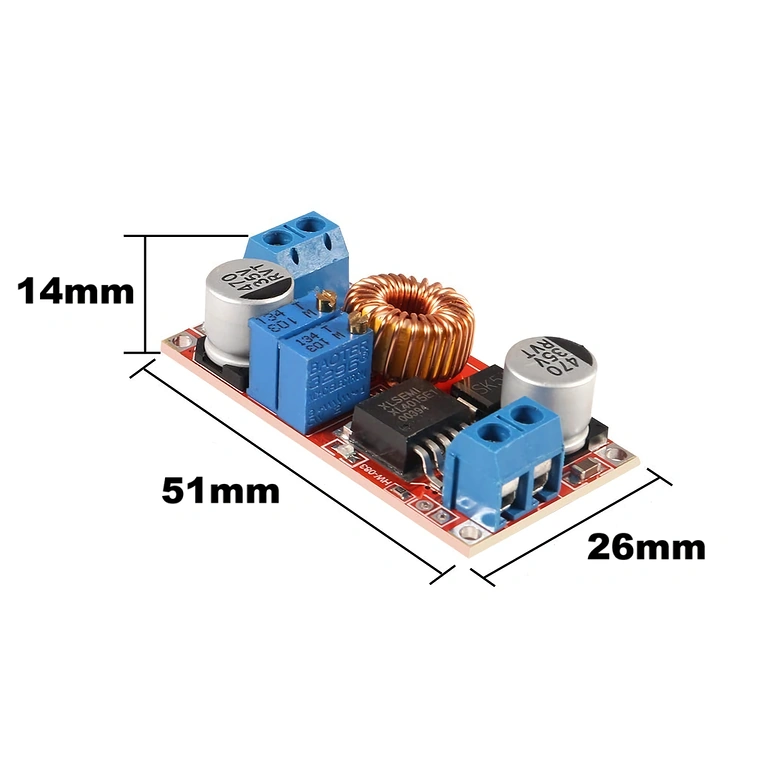

| Διαστάσεις | 51 × 26 × 18 mm |
Οδηγίες Χρήσης και Ρύθμισης

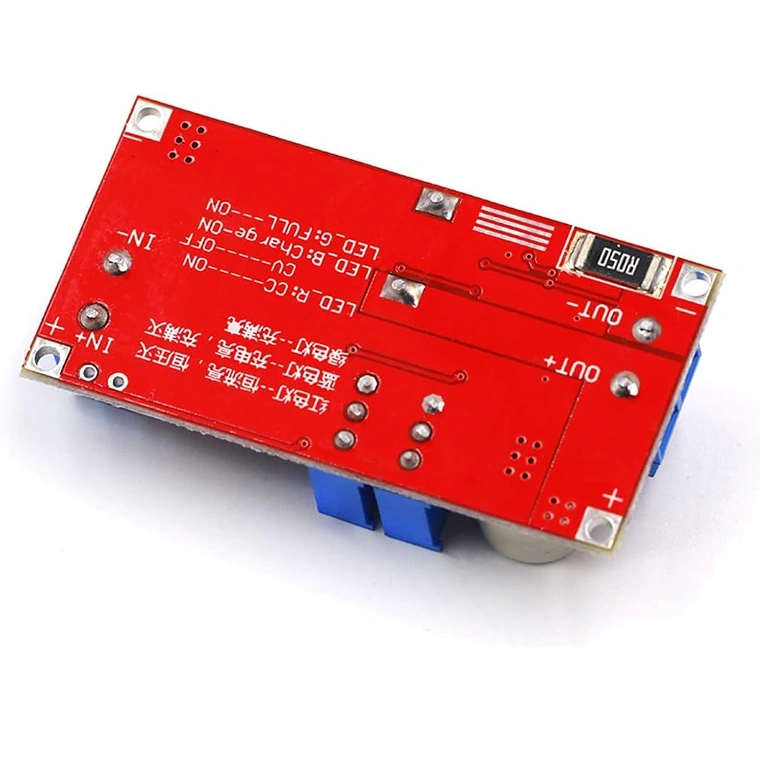

- Ρύθμιση τάσης εξόδου: Πριν συνδέσεις το φορτίο, περιστρέψε το ποτενσιόμετρο CV μέχρι να φτάσεις στην επιθυμητή τάση, ελέγχοντας με ένα πολύμετρο.
- Ρύθμιση ορίου ρεύματος: Χρησιμοποίησε το ποτενσιόμετρο CC. Σύνδεσε ένα φορτίο ή ένα αμπερόμετρο σε σειρά και ρύθμισε την ένταση που επιθυμείς.
- Αρχική βαθμονόμηση: Αν η τάση δεν αλλάζει κατά τη ρύθμιση, περιστρέψε το ποτενσιόμετρο CV αριστερόστροφα για τουλάχιστον 10 πλήρεις στροφές και δοκίμασε ξανά.
- Φόρτιση μπαταριών: Ρύθμισε το CV στην τελική τάση φόρτισης και το CC στο επιθυμητό ρεύμα (π.χ. 0.5C ή 1C). Το module θα κάνει αυτόματα τη μετάβαση από CC σε CV.
- Προσοχή: Μην υπερβαίνεις τα 38V στην είσοδο και εξασφάλισε επαρκή αερισμό αν λειτουργείς κοντά στα 5A.
Περιεχόμενα Συσκευασίας
- 1 × Module convertor DC-DC step-down XL4015 CC CV
Συχνές Ερωτήσεις
Μπορώ να το χρησιμοποιήσω για φόρτιση μπαταρίας Li-ion 3.7V;
Ναι. Ρύθμισε το CV στα 4.2V και το CC στο ρεύμα που προτείνει ο κατασκευαστής της μπαταρίας. Το module διαχειρίζεται αυτόματα τη μετάβαση CC→CV.
Γιατί η τάση εξόδου είναι περίπου 20V στην πρώτη εκκίνηση;
Είναι η εργοστασιακή προεπιλογή. Πρέπει να περιστρέψεις το ποτενσιόμετρο CV πριν τη σύνδεση του φορτίου. Αν δεν ανταποκρίνεται, κάνε την αρχική βαθμονόμηση με τις 10 αριστερόστροφες στροφές.
Χρειάζεται επιπλέον ψύκτρα;
Το module διαθέτει ενσωματωμένη ψύκτρα. Για συνεχή φορτία 4.5A–5A, προτείνεται η χρήση ενός μικρού ανεμιστήρα για τη διατήρηση της θερμοκρασίας σε ασφαλή επίπεδα.
Μπορεί να τροφοδοτήσει LED υψηλής ισχύος;
Ναι, η λειτουργία CC είναι ιδανική για LED, καθώς αποτρέπει την υπερένταση. Ρύθμισε το CC στην ονομαστική τιμή του LED και το CV λίγο πάνω από την τάση λειτουργίας του.
