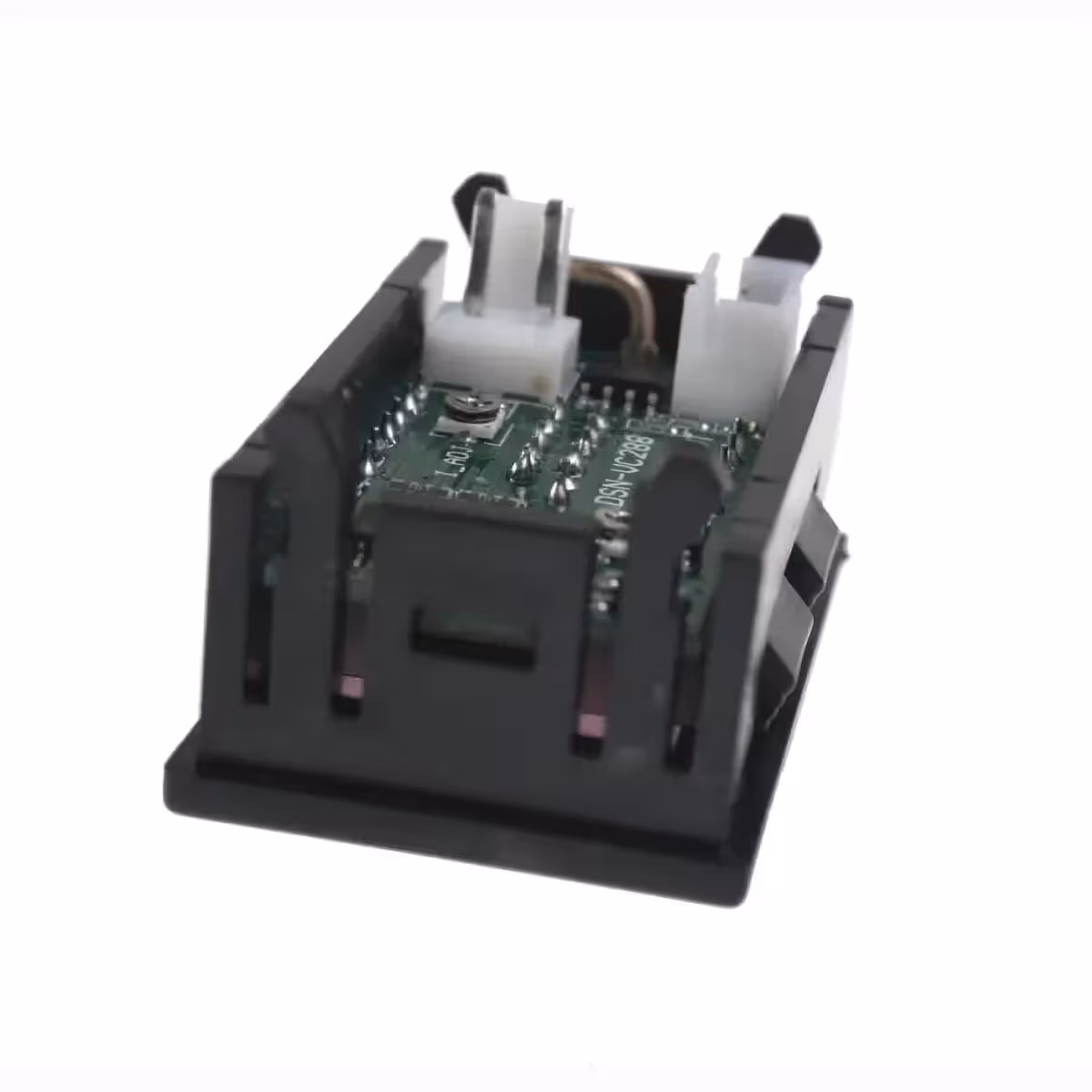

Ψηφιακό βολτόμετρο-αμπερόμετρο πάνελ 0–100V 0–10A – ακριβείς μετρήσεις και ευκρινής διπλή οθόνη LED
Όταν κατασκευάζετε έναν πίνακα ελέγχου, ένα ρυθμιζόμενο τροφοδοτικό ή ένα σύστημα φωτοβολταϊκών, είναι απαραίτητο να παρακολουθείτε συνεχώς την τάση και την ένταση του ρεύματος στο κύκλωμά σας. Αντί να χρησιμοποιείτε ένα πολύμετρο χειρός, αυτό το ψηφιακό όργανο πάνελ σας επιτρέπει να έχετε άμεση και συνεχή οπτική επαφή με τις τιμές σε πραγματικό χρόνο.
Σημείωση: Η μονάδα απαιτεί τροφοδοσία DC 4–30V. Για τη μέτρηση τάσεων άνω των 30V, ακολουθήστε το Σχέδιο 2 με ξεχωριστή τροφοδοσία για τη μονάδα.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):

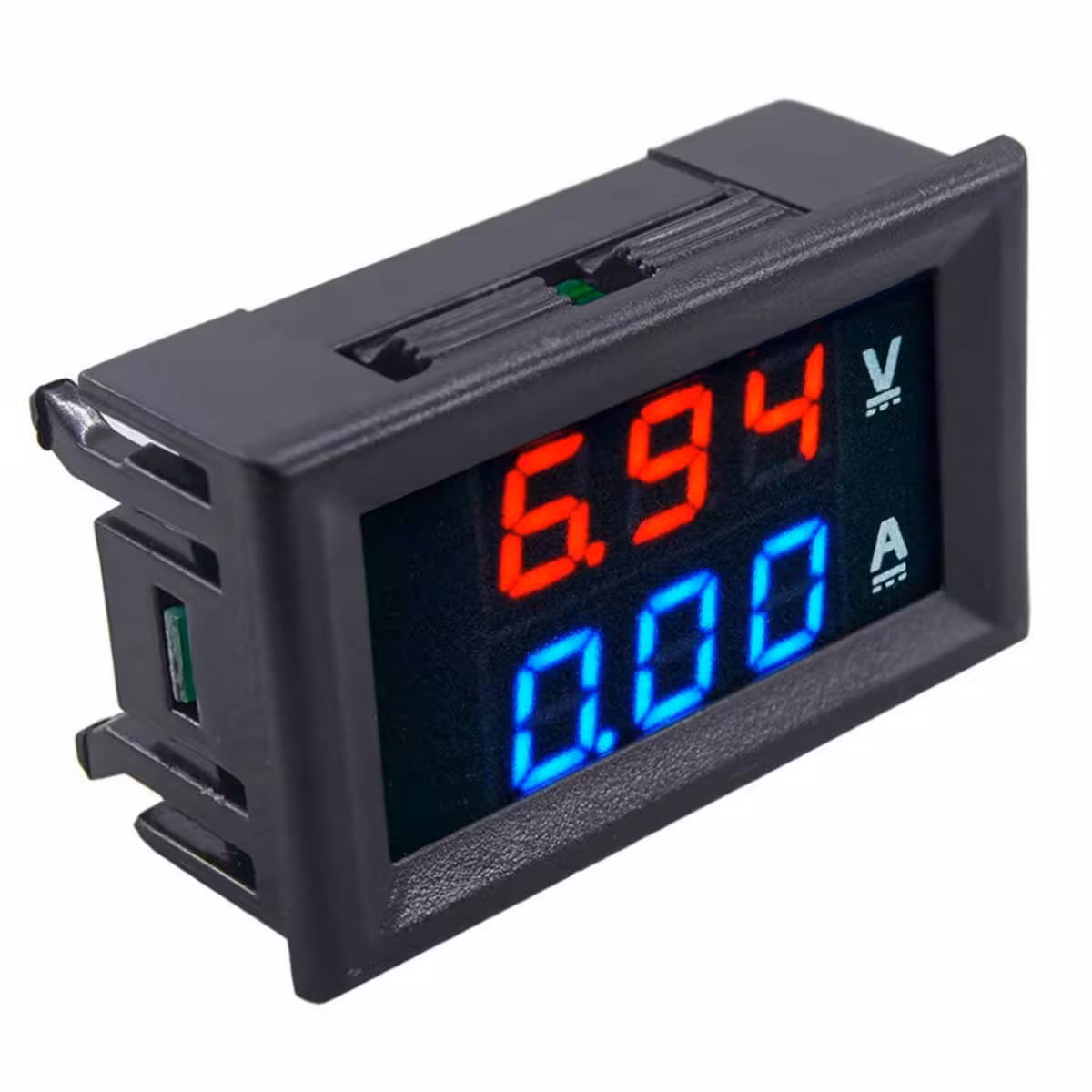

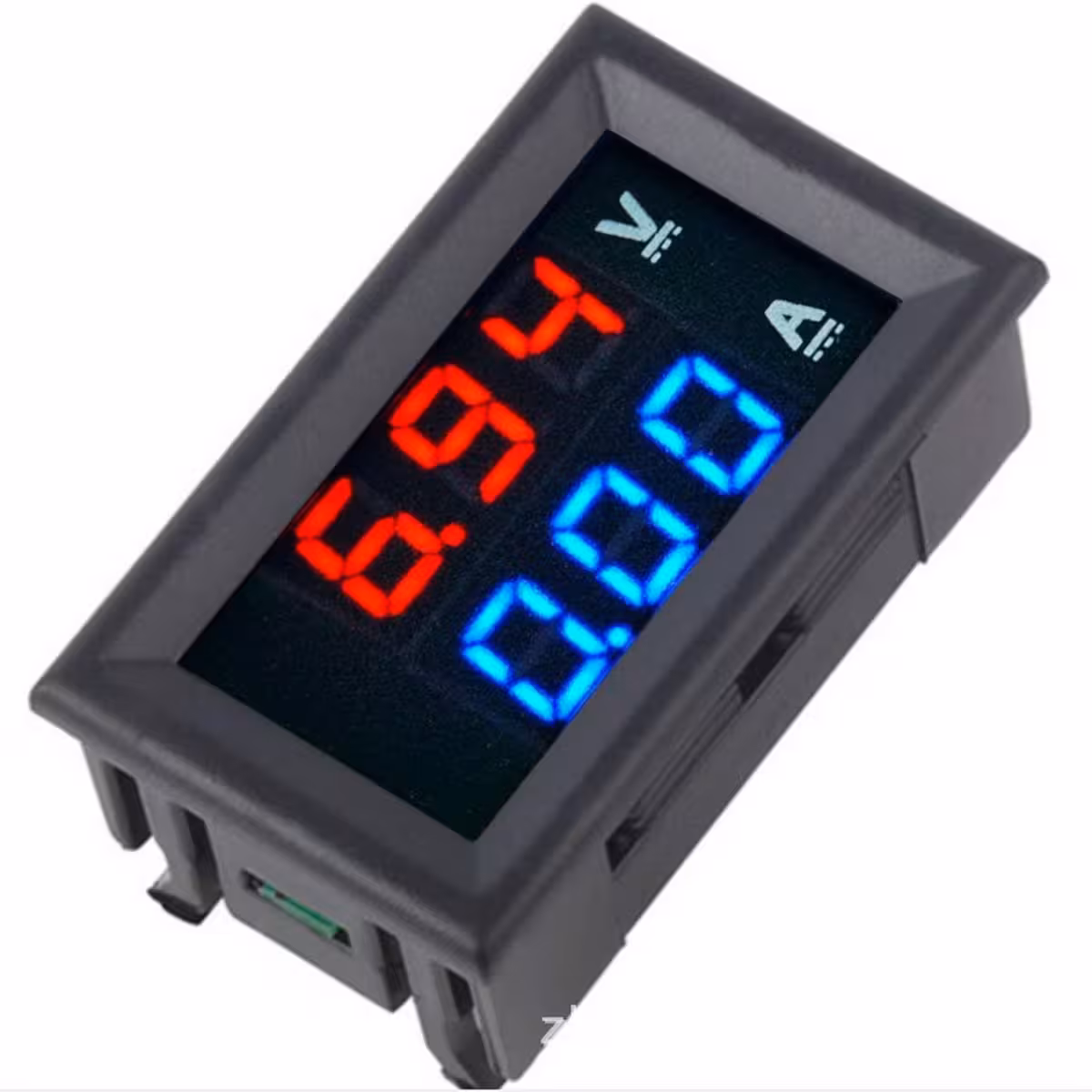

- Διπλή οθόνη LED κόκκινο-μπλε — ψηφία 0.28″, με την τάση σε κόκκινο χρώμα και το ρεύμα σε μπλε, για τέλεια ευκρίνεια ακόμα και σε συνθήκες χαμηλού φωτισμού ή έντονης ηλιοφάνειας

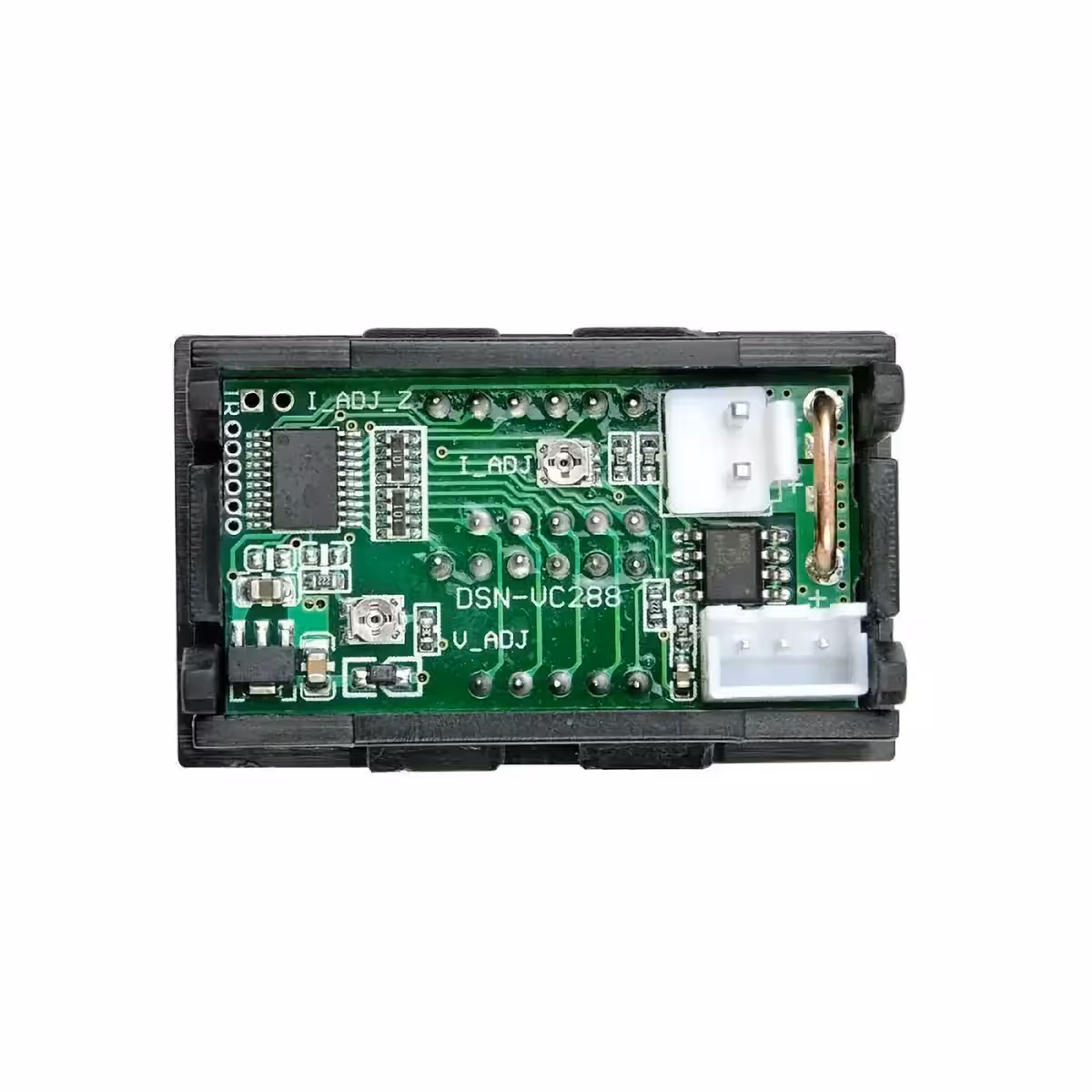

- Ενσωματωμένο shunt — δεν απαιτούνται εξωτερικά εξαρτήματα για ρεύματα έως 10A· απλή σύνδεση και άμεση λειτουργία
- Ακρίβεια ±1% με ανάλυση 0.1V / 0.01A — ιδανικό για εργαστηριακές εφαρμογές, συστήματα 12V/24V ή ρυθμιζόμενα τροφοδοτικά
- Δύο σχήματα σύνδεσης — κοινή τροφοδοσία (για κάτω από 30V) ή ξεχωριστή τροφοδοσία (έως 100V), για απόλυτη ευελιξία σε κάθε εφαρμογή
- Χαμηλή κατανάλωση ≤20 mA — δεν επηρεάζει το κύκλωμα που παρακολουθεί, καθιστώντας το ιδανικό για συστήματα που τροφοδοτούνται από μπαταρίες
- Γρήγορη εγκατάσταση — τυπική οπή 46×27 mm, προ-συνδεδεμένα καλώδια 15 cm και κλιπ στερέωσης στη συσκευασία
Τεχνικά Χαρακτηριστικά και Επιδόσεις

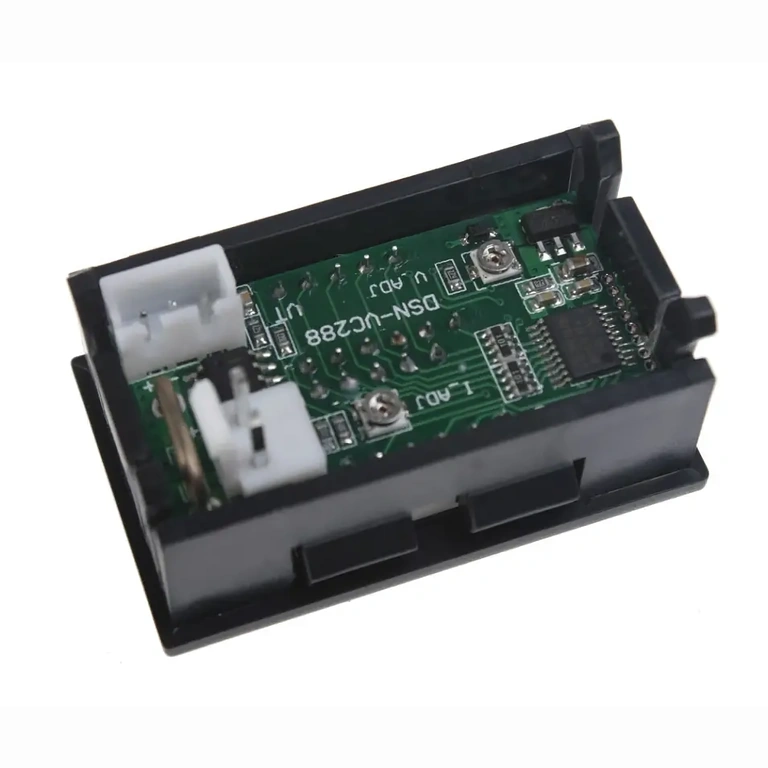

Η μονάδα βασίζεται σε έναν εξειδικευμένο μικροελεγκτή μέτρησης που ανανεώνει τις ενδείξεις κάθε 300 ms, προσφέροντας γρήγορη απόκριση στις διακυμάνσεις του φορτίου. Με εύρος λειτουργίας από –10°C έως +65°C, είναι κατάλληλο τόσο για εσωτερικούς πίνακες διανομής όσο και για τεχνικό εξοπλισμό που εκτίθεται σε θερμικές μεταβολές. Χάρη στη χαμηλή κατανάλωση ρεύματος (έως 20 mA), το όργανο δεν προκαλεί σημαντικά σφάλματα μέτρησης ούτε σε ευαίσθητα κυκλώματα.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Μετρούμενη Τάση | DC 0–100V |
| Μετρούμενο Ρεύμα | DC 0–10A |
| Τάση Τροφοδοσίας | DC 4–30V |
| Κατανάλωση | ≤ 20 mA |
| Ακρίβεια | ±1% (±1 ψηφίο) |
| Ανάλυση Τάσης | 0.1V |
| Ανάλυση Ρεύματος | 0.01A |
| Ρυθμός ανανέωσης | 300 ms |
| Οθόνη | LED 0.28″ – κόκκινο (V) / μπλε (A) |
| Θερμοκρασία λειτουργίας | –10°C έως +65°C |

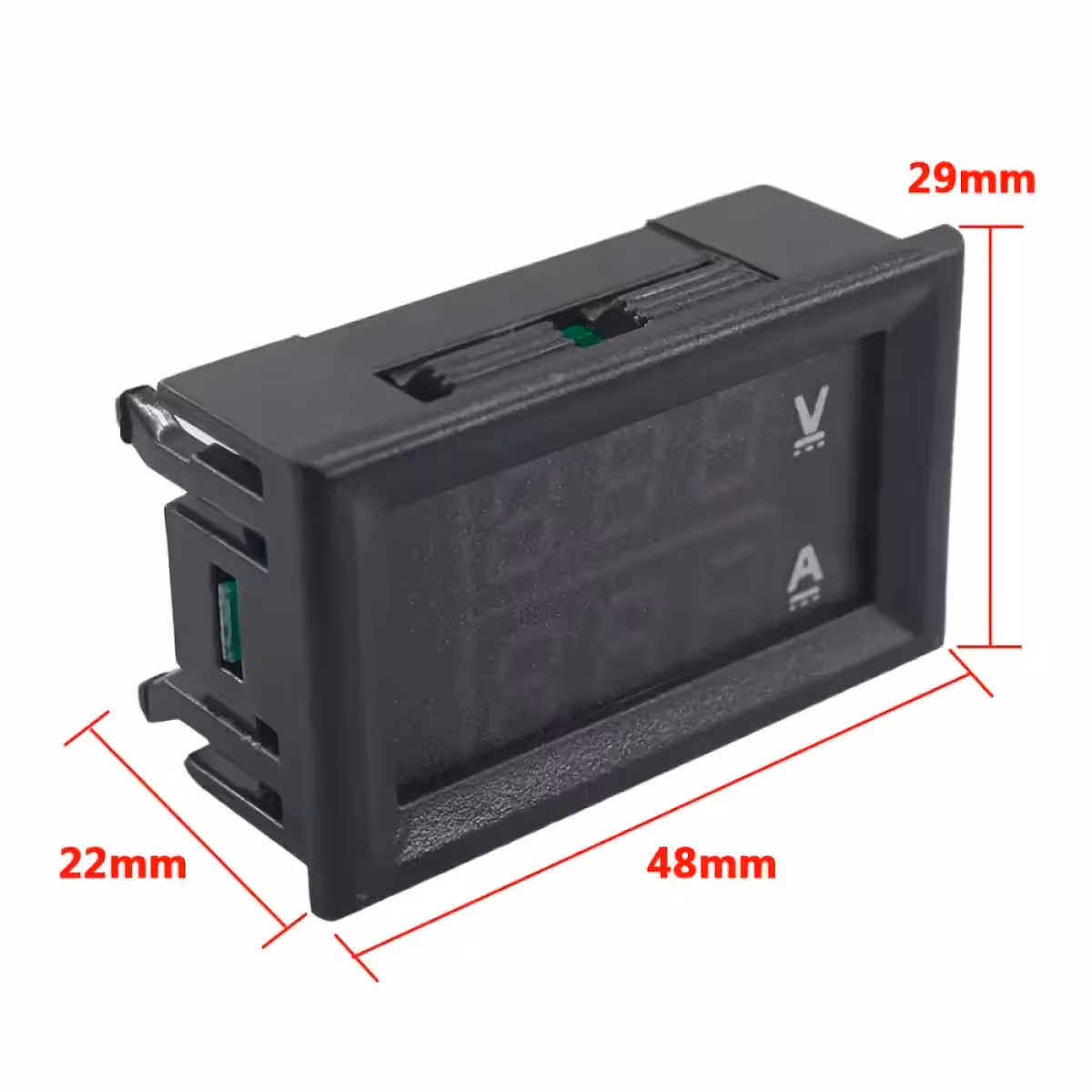

| Διαστάσεις μονάδας | 48 × 29 × 26 mm |
| Διαστάσεις οπής πάνελ | 46 × 27 mm |
| Μήκος καλωδίων | 15 cm |
Οδηγίες Σύνδεσης και Χρήσης

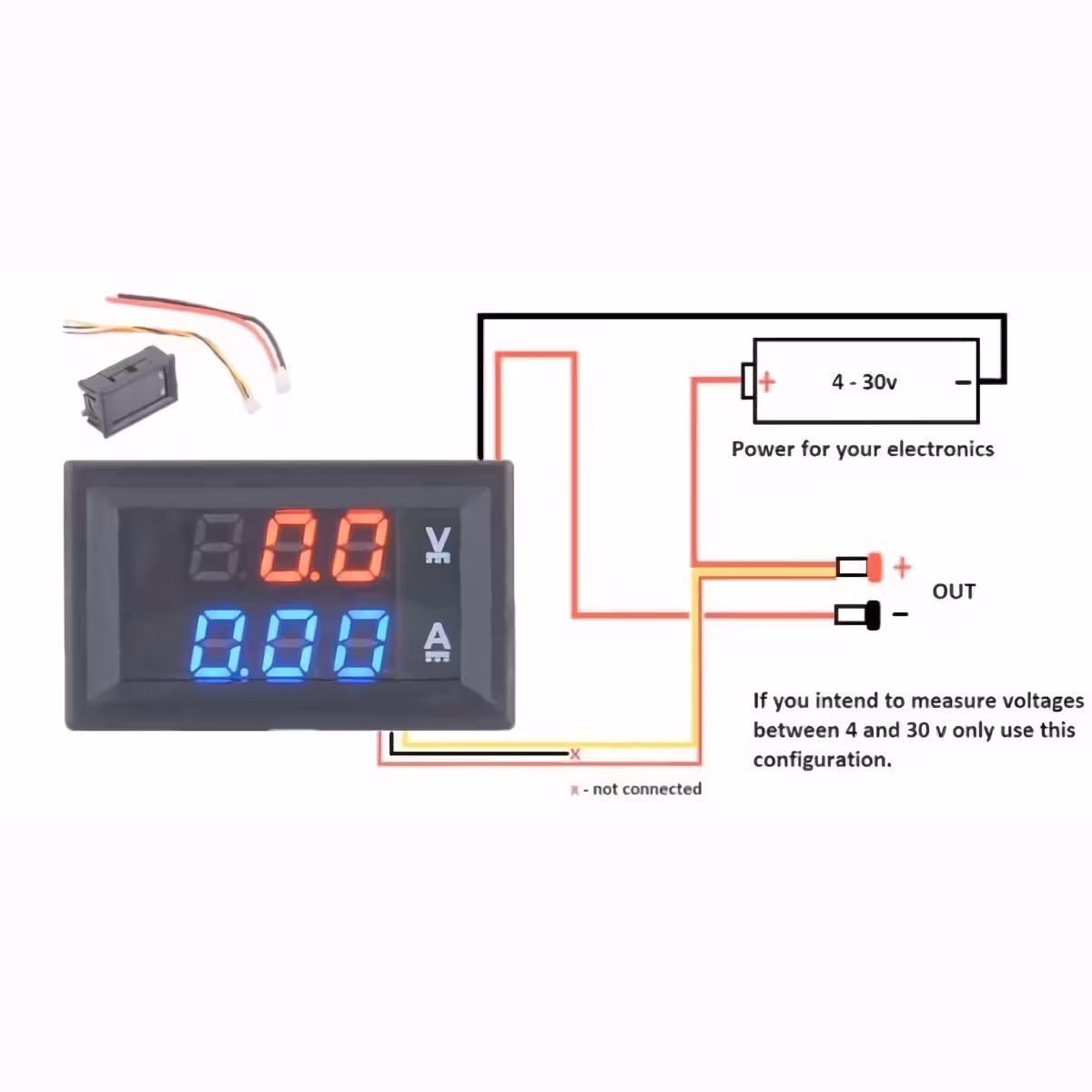

- Σχέδιο 1 – Κοινή τροφοδοσία: συνδέστε την πηγή DC 4–30V τόσο στην είσοδο τροφοδοσίας της μονάδας όσο και στον καταναλωτή. Τα καλώδια μέτρησης τάσης συνδέονται παράλληλα με το φορτίο και το shunt του αμπερόμετρου σε σειρά.

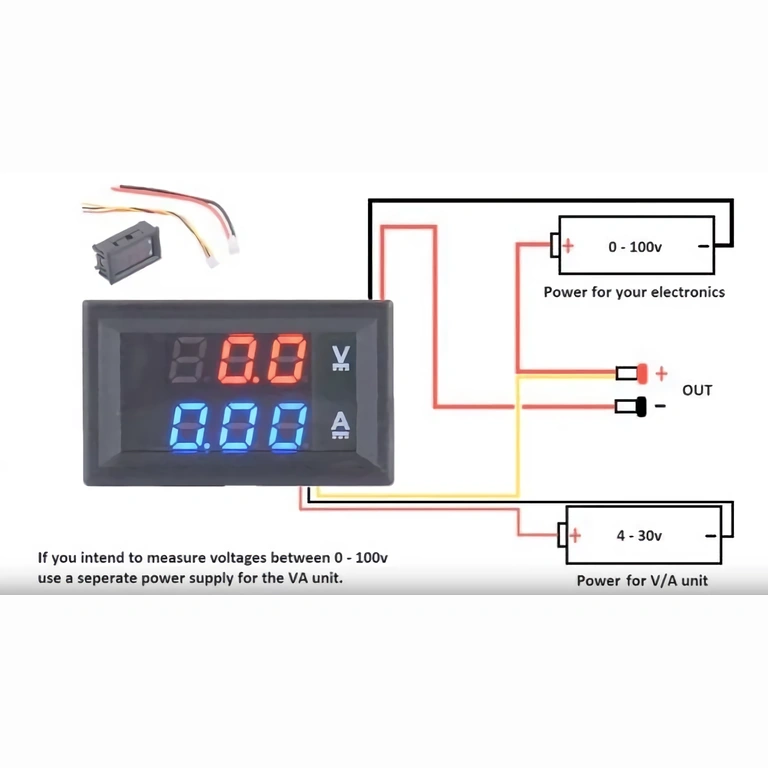

- Σχέδιο 2 – Ξεχωριστή τροφοδοσία: χρησιμοποιήστε μια ανεξάρτητη πηγή DC 4–30V αποκλειστικά για τη λειτουργία της μονάδας, ενώ το κύριο κύκλωμα μπορεί να λειτουργεί σε τάσεις έως 100V — ιδανικό για εργαστηριακά τροφοδοτικά.
- Πραγματοποιήστε μια οπή 46 × 27 mm στο πάνελ και τοποθετήστε τη μονάδα από την μπροστινή πλευρά.
- Ασφαλίστε τη μονάδα με τα πλευρικά κλιπ και συνδέστε τα καλώδια σύμφωνα με το επιλεγμένο σχήμα.
- Ενεργοποιήστε την τροφοδοσία — η οθόνη θα ανάψει αμέσως δείχνοντας τις τιμές τάσης και ρεύματος.
Περιεχόμενα Συσκευασίας

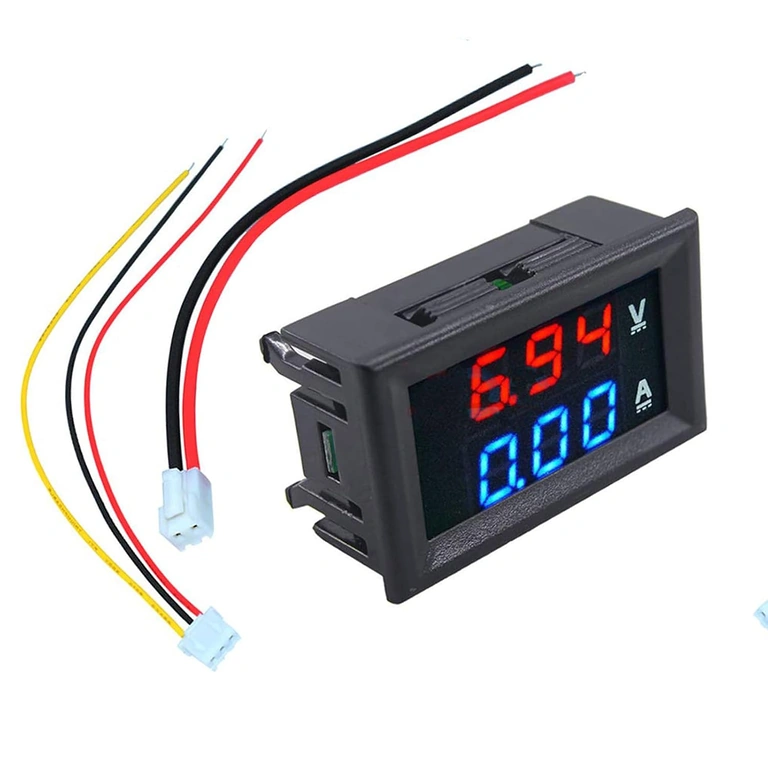

- 1× Ψηφιακό βολτόμετρο-αμπερόμετρο πάνελ DC 0–100V / 0–10A
- Καλώδια σύνδεσης (~15 cm, προ-συνδεδεμένα)
- Πλευρικά κλιπ στερέωσης για το πάνελ
Συχνές Ερωτήσεις
Μπορώ να το χρησιμοποιήσω σε φωτοβολταϊκό σύστημα 12V ή 24V;
Ναι, φυσικά. Η τάση τροφοδοσίας της μονάδας (4–30V) είναι συμβατή με τις τυπικές εγκαταστάσεις φωτοβολταϊκών, ενώ το εύρος μέτρησης 0–100V / 0–10A καλύπτει τις ανάγκες των περισσότερων μικρών και μεσαίων συστημάτων.
Χρειάζομαι εξωτερικό shunt για το αμπερόμετρο;
Όχι. Το shunt είναι ενσωματωμένο στη μονάδα και υποστηρίζει ρεύματα έως 10A. Δεν απαιτείται κανένα επιπλέον εξάρτημα.
Πώς μετράω τάσεις άνω των 30V αν η πηγή τροφοδοσίας μου είναι μικρότερη;
Χρησιμοποιείτε το Σχέδιο 2: τροφοδοτείτε τη μονάδα από μια ξεχωριστή πηγή 4–30V, ενώ το κύκλωμα που μετράτε μπορεί να φτάσει έως τα 100V ανεξάρτητα. Τα δύο κυκλώματα λειτουργούν χωρίς παρεμβολές.
Λειτουργεί με εναλλασσόμενο ρεύμα (AC);
Όχι. Η μονάδα έχει σχεδιαστεί αποκλειστικά για συνεχή τάση (DC). Μην τη συνδέσετε σε κυκλώματα AC.
Ποιες είναι οι ακριβείς διαστάσεις για την οπή τοποθέτησης;
Απαιτείται οπή 46 × 27 mm. Η πρόσοψη της μονάδας είναι 48 × 29 mm, εξασφαλίζοντας σταθερή εφαρμογή στο πάνελ.
