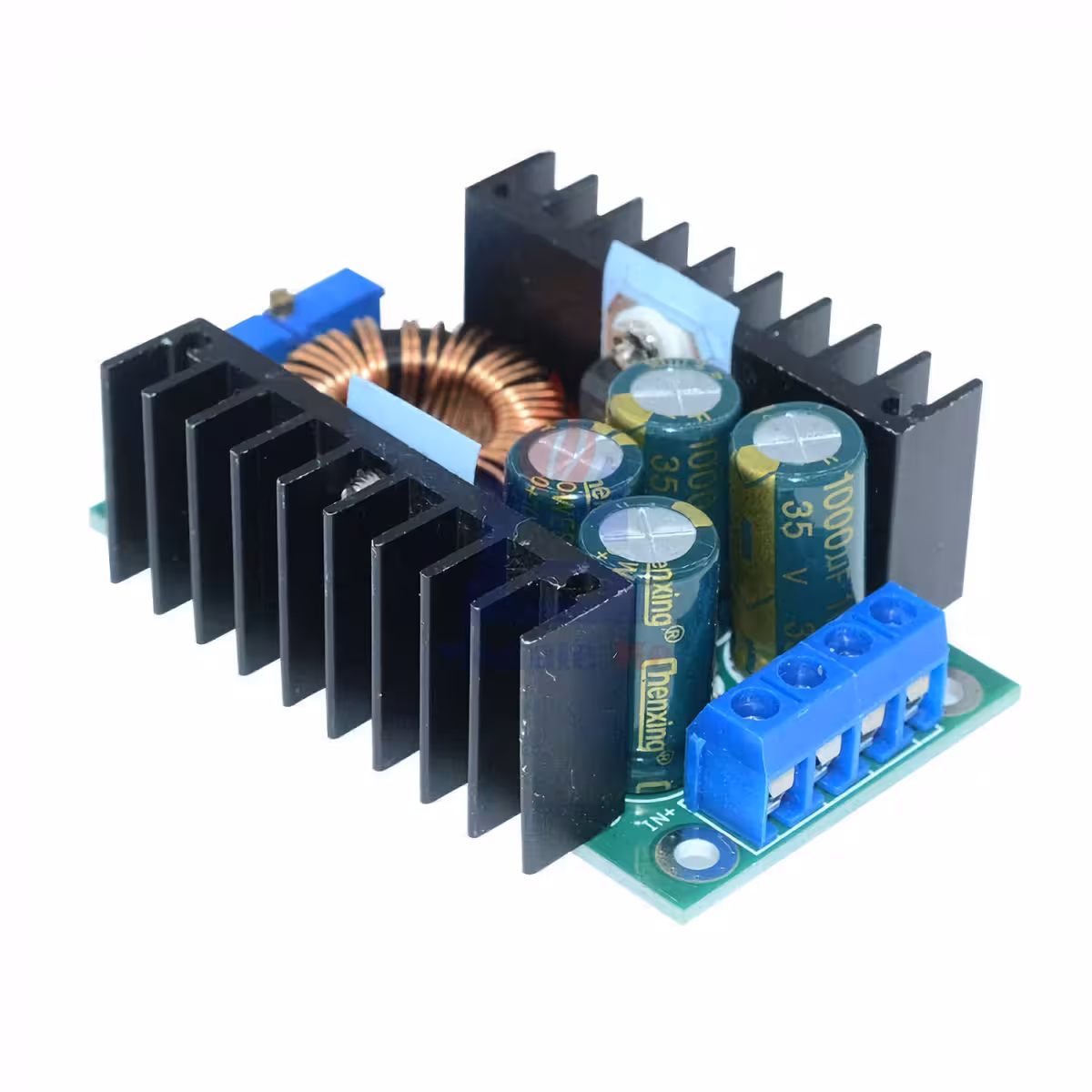

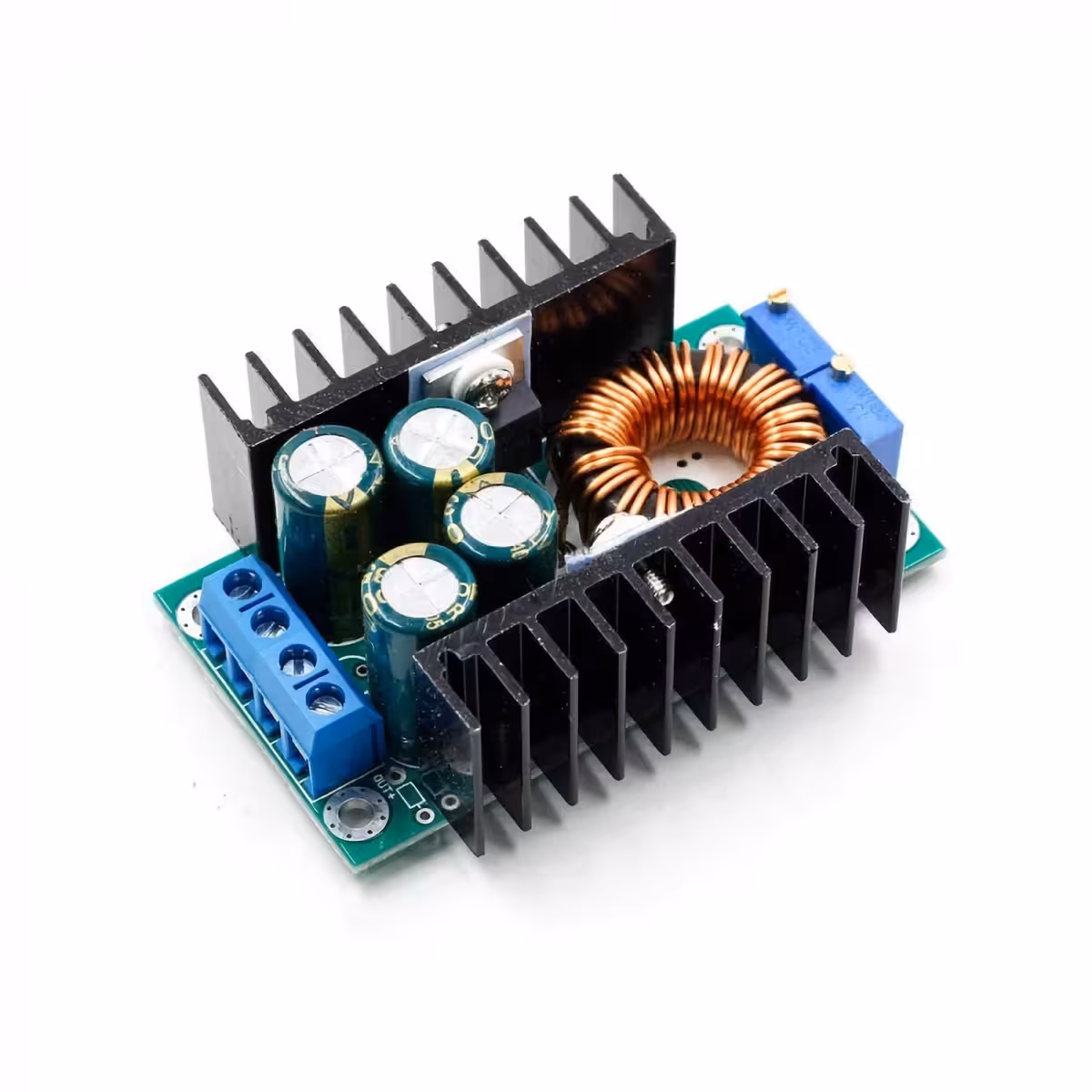

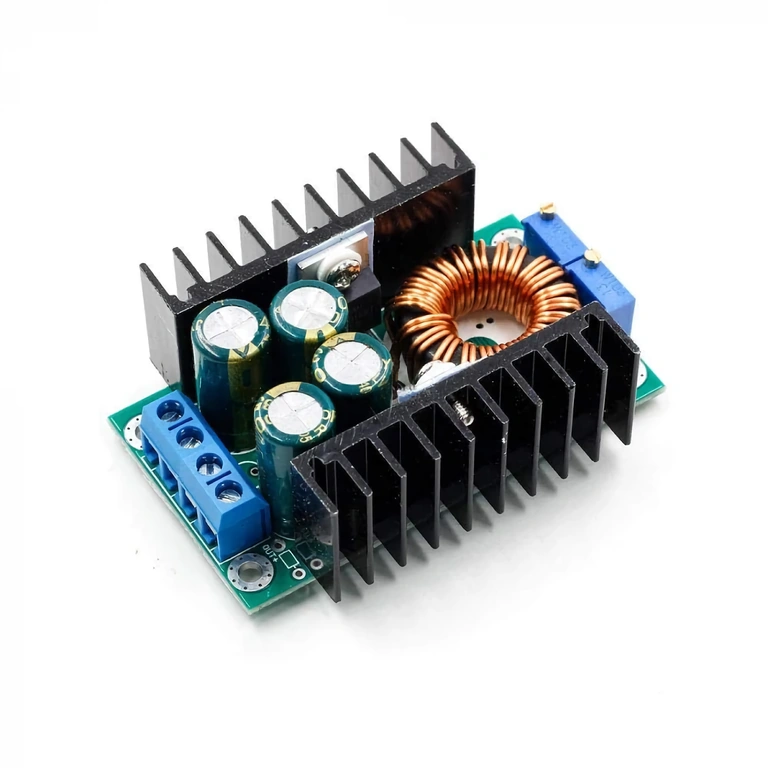

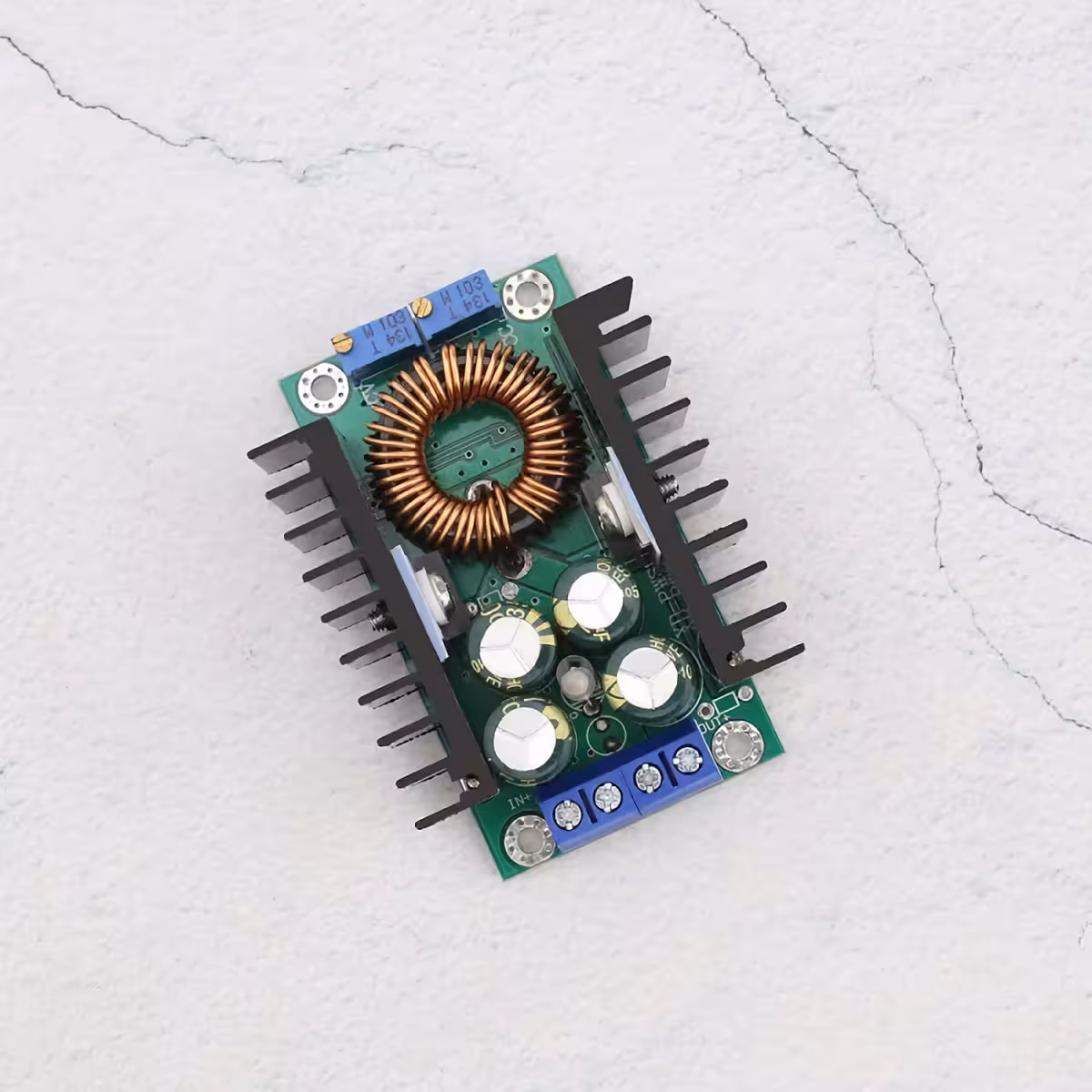

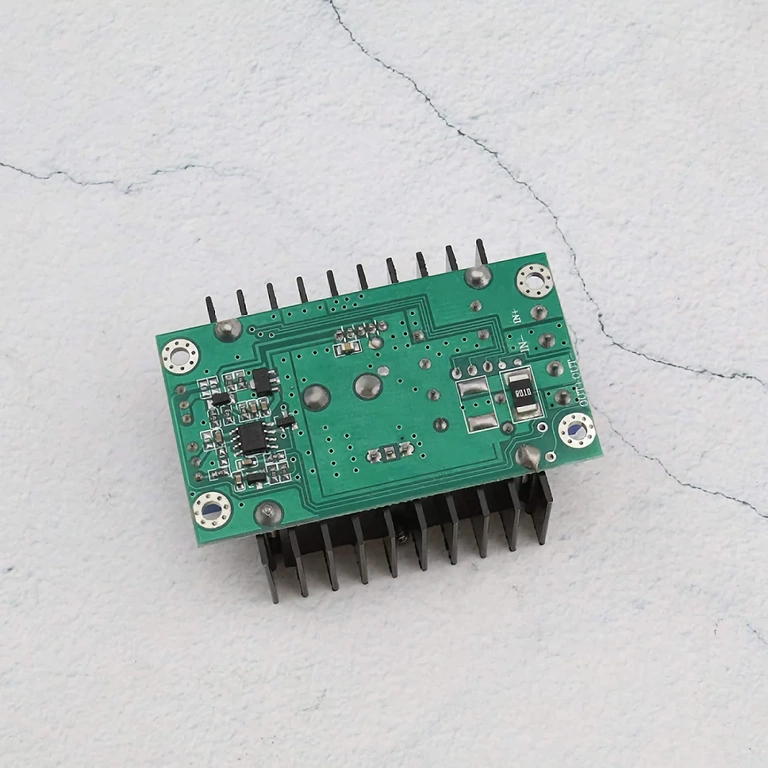

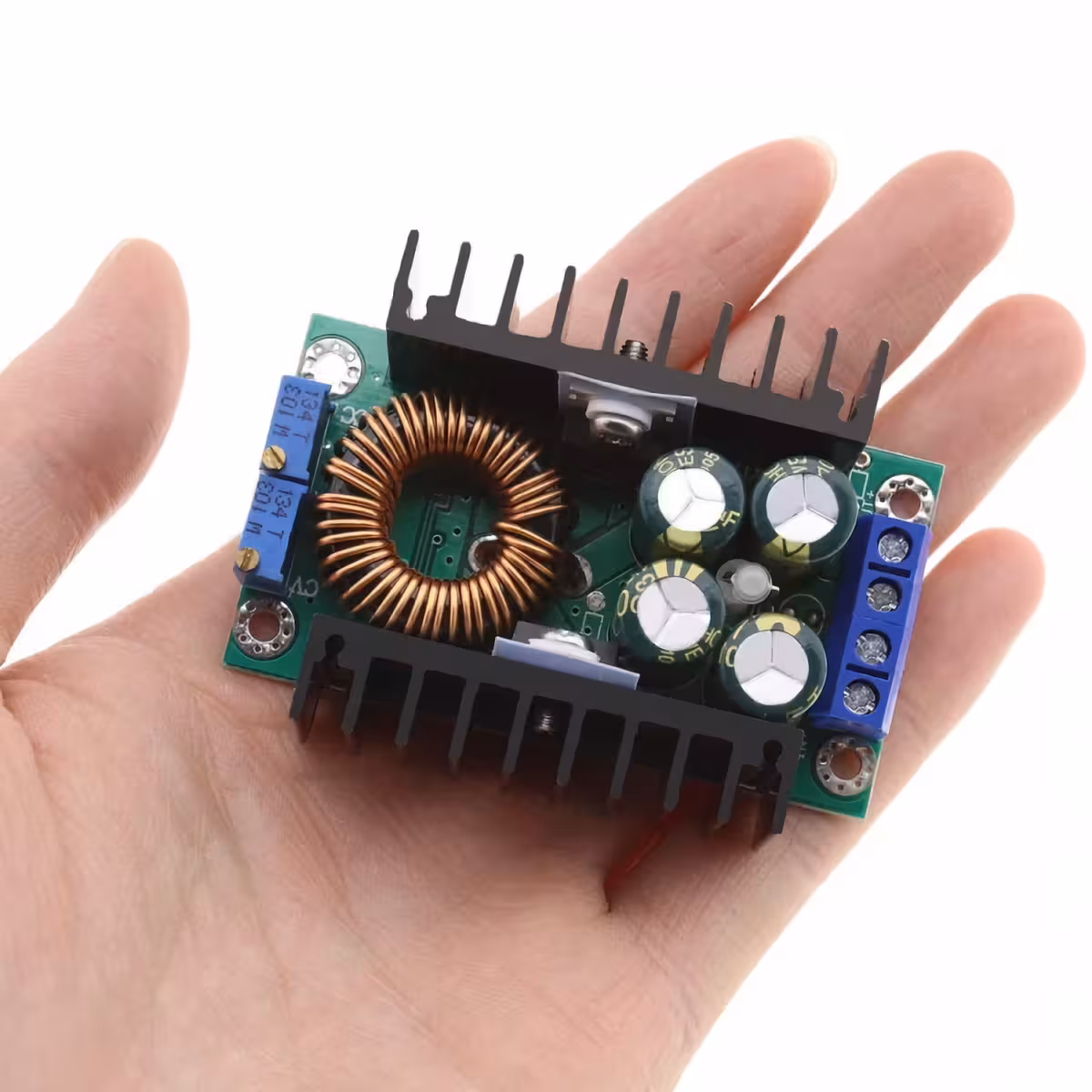

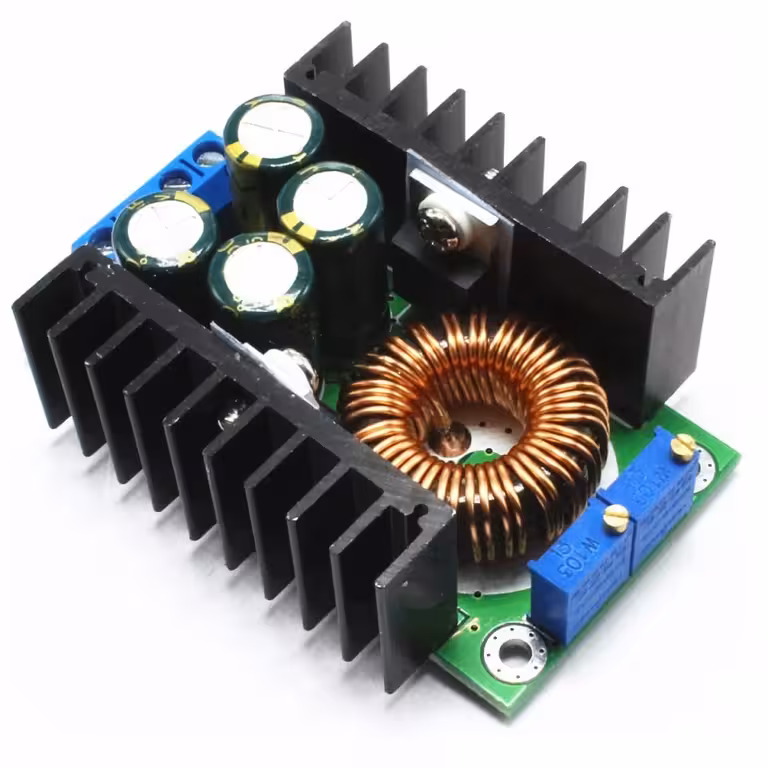

Ρυθμιζόμενο Step-Down DC-DC Module 9A – ακριβής έλεγχος τάσης και ρεύματος για απαιτητικές εφαρμογές
Χρειάζεται να τροφοδοτήσετε ένα LED υψηλής ισχύος, να φορτίσετε μια μπαταρία LiPo ή να κατασκευάσετε ένα δικό σας τροφοδοτικό εργαστηρίου; Το κλασικό πρόβλημα είναι πάντα το ίδιο: η διαθέσιμη τάση δεν ταιριάζει με τις ανάγκες σας. Αυτό το ρυθμιζόμενο step-down module δίνει τη λύση, μειώνοντας την τάση από οποιαδήποτε πηγή 5V έως 40V ακριβώς στα επίπεδα που επιθυμείτε, με εργαστηριακή ακρίβεια και ελάχιστες απώλειες.
Σημείωση: Για ρεύματα εξόδου άνω των 7A, συνιστάται η χρήση ανεμιστήρα για ενεργή ψύξη. Για προστασία από ανάστροφη πολικότητα, τοποθετήστε μια εξωτερική δίοδο Schottky στη γραμμή εισόδου.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Ποτενσιόμετρα πολλαπλών στροφών (25 στροφών) — ρυθμίστε την τάση και το ρεύμα με απόλυτη ακρίβεια, χωρίς απότομες διακυμάνσεις. Ιδανικό για ευαίσθητες μπαταρίες ή LED υψηλής ακρίβειας.

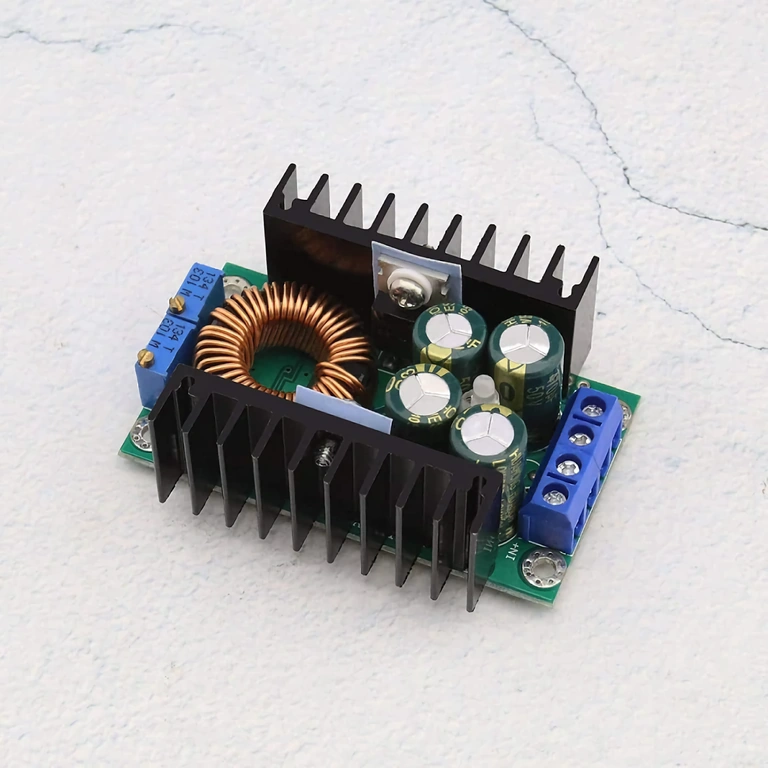

- Απόδοση 95% — από τα 100W κατανάλωσης, τα 95W φτάνουν στο φορτίο σας. Η ψύκτρα παραμένει σε χαμηλές θερμοκρασίες υπό κανονικές συνθήκες λειτουργίας.
- Ανεξάρτητος έλεγχος τάσης + ρεύματος (CC/CV) — λειτουργεί ως έξυπνος φορτιστής για μπαταρίες LiPo, Li-Ion ή NiMH χωρίς να απαιτούνται επιπλέον κυκλώματα.

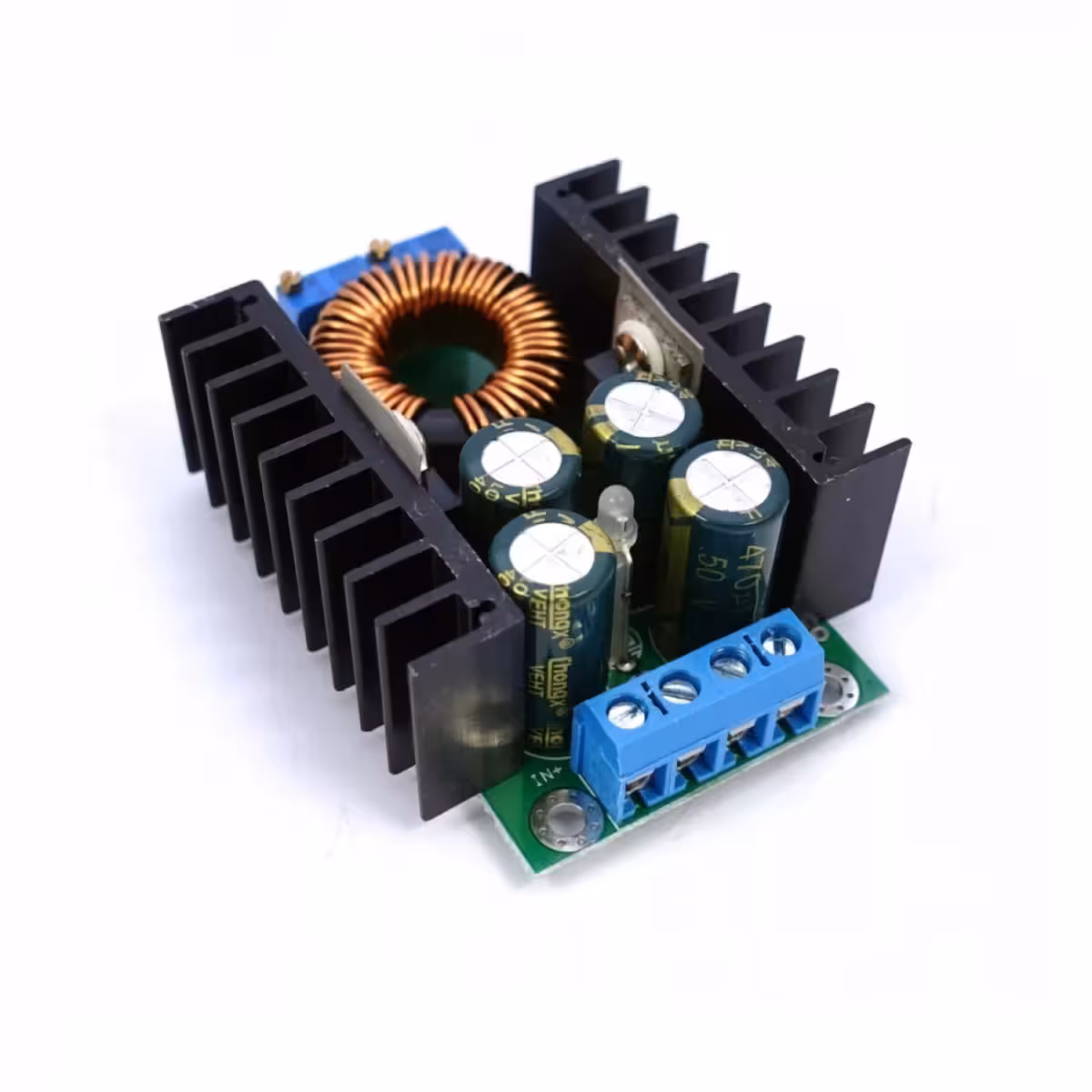

- Ενσωματωμένη προστασία βραχυκυκλώματος — σε περίπτωση σφάλματος στο φορτίο, το module απενεργοποιείται αυτόματα, προστατεύοντας τον εξοπλισμό σας.
- Συμπαγείς διαστάσεις 65 × 48 mm με 4 οπές 3 mm — τοποθετείται εύκολα σε οποιοδήποτε DIY κουτί ή πίνακα ελέγχου μέσα σε λίγα λεπτά.
Λεπτομέρειες και Απόδοση
Στην καρδιά του module βρίσκεται ένας buck converter (step-down) ταχείας μεταγωγής, σχεδιασμένος να διατηρεί την τάση εξόδου σταθερή ακόμα και σε απότομες μεταβολές του φορτίου. Η υποστηριζόμενη τάση εισόδου (5V έως 40V DC) το καθιστά συμβατό με μπαταρίες LiPo πολλών στοιχείων, τροφοδοτικά PC, εργαστηριακές πηγές ή φωτοβολταϊκά πάνελ χαμηλής τάσης.

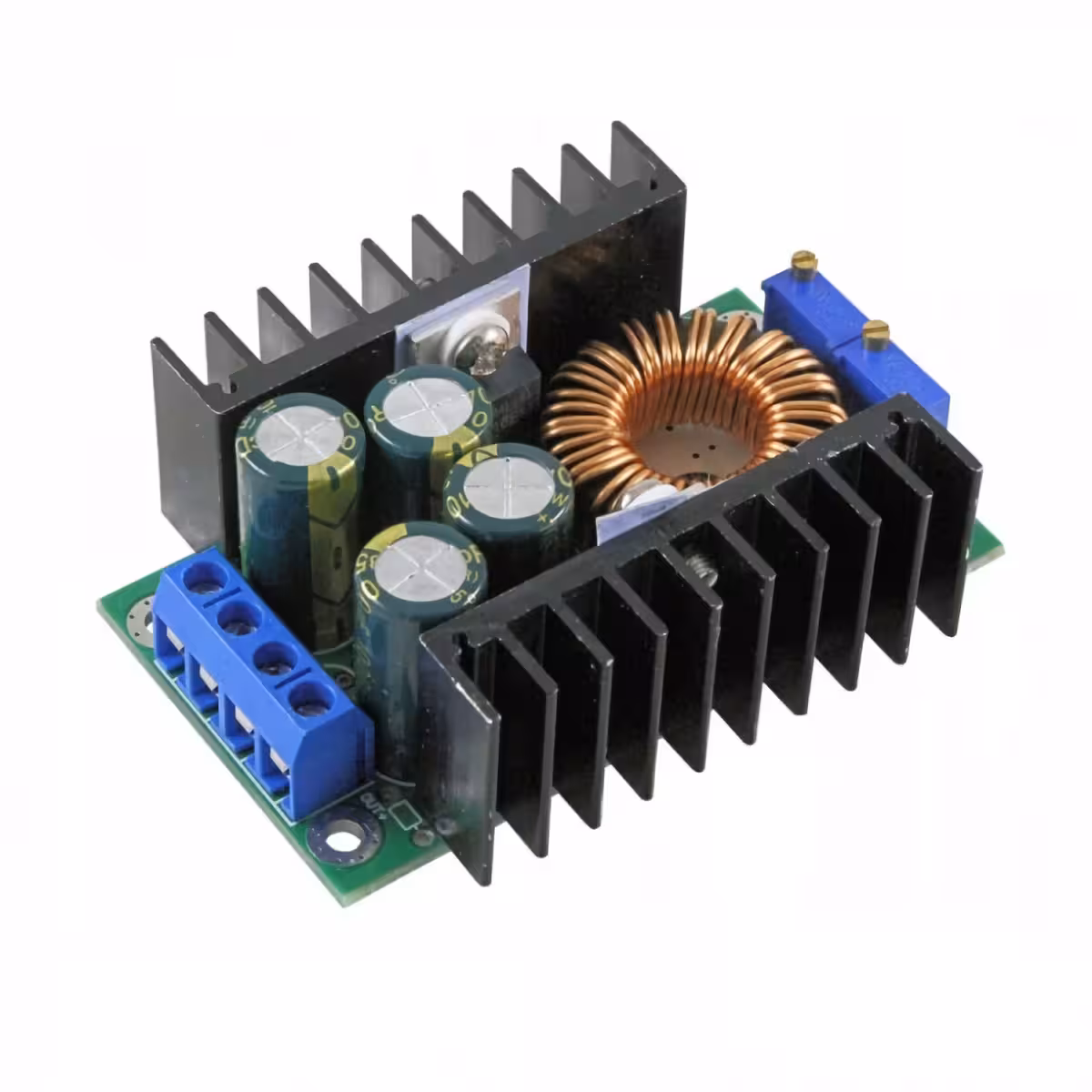

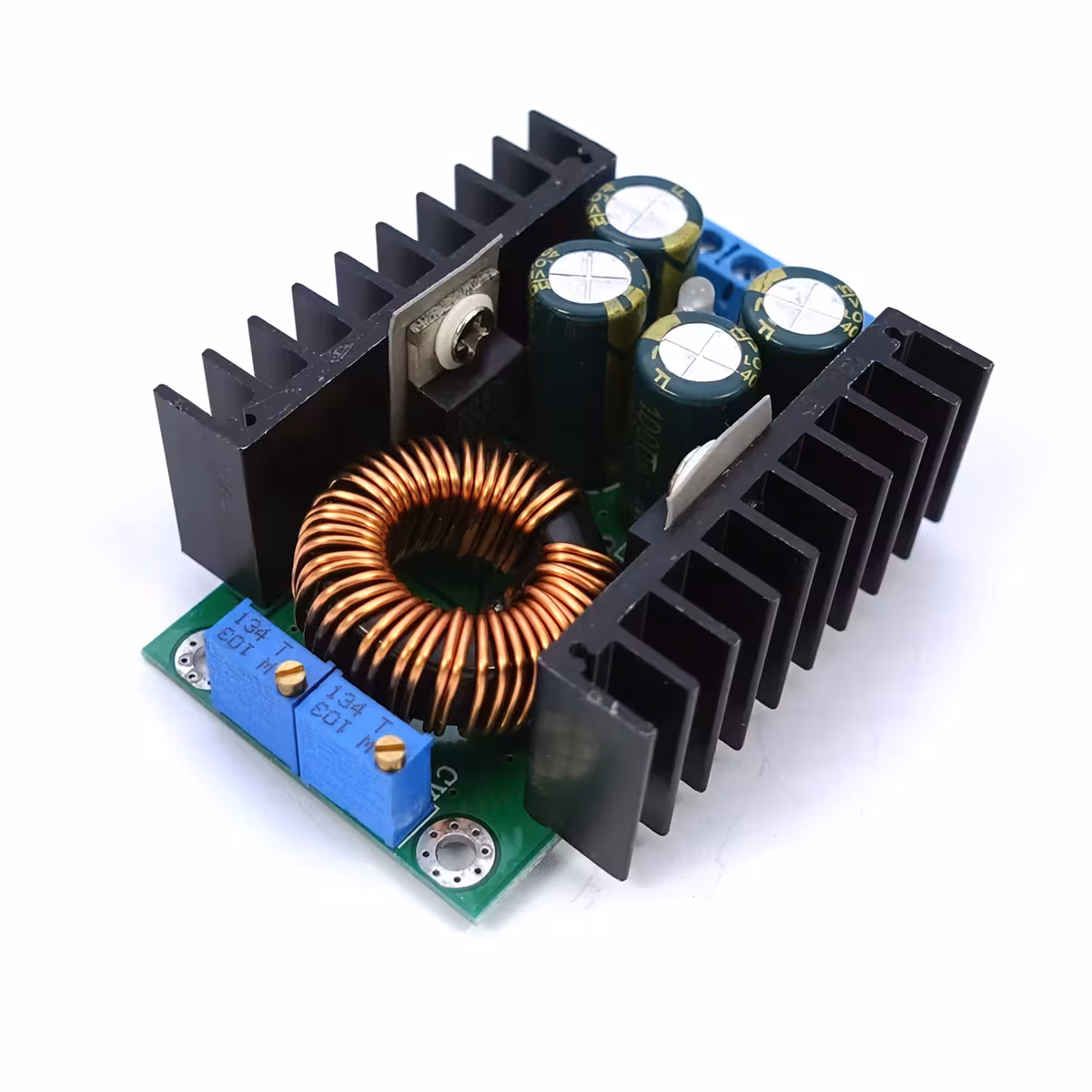

Τα δύο ποτενσιόμετρα 25 στροφών προσφέρουν κορυφαίο έλεγχο στην τάση εξόδου (1.2V–35V) και στο όριο ρεύματος (0.2A–9A), καθιστώντας το ένα εξαιρετικά ευέλικτο εργαλείο. Για φορτία που υπερβαίνουν τα 7A συνεχούς λειτουργίας, προτείνεται η προσθήκη ενός μικρού ανεμιστήρα στην ψύκτρα. Κάτω από αυτό το όριο, η απόδοση του 95% διατηρεί τα εξαρτήματα σε ασφαλή θερμοκρασία χωρίς ανάγκη για ενεργή ψύξη.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση εισόδου | 5V – 40V DC |
| Ρυθμιζόμενη τάση εξόδου | 1.2V – 35V DC |
| Μέγιστο ρεύμα εισόδου | 9A |
| Ρυθμιζόμενο ρεύμα εξόδου | 0.2A – 9A |
| Μέγιστη απόδοση | 95% |
| Τύπος ρύθμισης | Ποτενσιόμετρα πολλαπλών στροφών (25 στροφές) – τάση και ρεύμα |
| Προστασίες | Βραχυκύκλωμα (ανάστροφη πολικότητα μέσω εξωτερικής διόδου) |
| Απαιτούμενη ψύξη | Ενεργή (ανεμιστήρας) για ρεύμα > 7A |
| Διαστάσεις πλακέτας | 65 × 48 × 24 mm |
| Στερέωση | 4 βίδες, οπές Ø 3 mm |
| Τύπος μετατροπέα | Buck (Step Down) DC-DC |
Οδηγίες Χρήσης
- Σύνδεση τροφοδοσίας: Συνδέστε την πηγή σας στις ακροδέκτες εισόδου, προσέχοντας την πολικότητα (+ και –). Η τάση εισόδου πρέπει να είναι τουλάχιστον 1.5V υψηλότερη από την επιθυμητή τάση εξόδου.
- Ρύθμιση τάσης: Χρησιμοποιήστε το ποτενσιόμετρο V-ADJ. Περιστρέψτε αργά — οι 25 στροφές επιτρέπουν μεγάλη ακρίβεια. Ελέγξτε την τάση με ένα πολύμετρο στην έξοδο.
- Ρύθμιση ορίου ρεύματος: Χρησιμοποιήστε το ποτενσιόμετρο I-ADJ. Συνδέστε το φορτίο και ρυθμίστε μέχρι την επιθυμητή τιμή, παρακολουθώντας το ρεύμα με ένα αμπερόμετρο σε σειρά.
- Έλεγχος θερμοκρασίας: Σε μεγάλα φορτία, αν το ρεύμα ξεπερνά τα 7A, τοποθετήστε έναν ανεμιστήρα πάνω στην ψύκτρα.
- Προστασία: Τοποθετήστε μια δίοδο Schottky (π.χ. SB1040 ή αντίστοιχη) στη θετική γραμμή εισόδου για προστασία από λάθος πολικότητα.
Περιεχόμενα Συσκευασίας
- 1x Ρυθμιζόμενο DC-DC Step Down Module 5-40V / 9A
Συχνές Ερωτήσεις
Μπορώ να χρησιμοποιήσω το module για να φορτίσω μια μπαταρία LiPo 3.7V από πηγή 12V;
Ναι. Ρυθμίστε την τάση εξόδου στα 4.2V (μέγιστη τάση για LiPo single-cell) και περιορίστε το ρεύμα σύμφωνα με τις προδιαγραφές της μπαταρίας σας. Το module λειτουργεί σε κατάσταση CC/CV, ιδανικό για φόρτιση συσσωρευτών.
Χρειάζομαι οπωσδήποτε ανεμιστήρα;
Όχι. Η ενεργή ψύξη είναι απαραίτητη μόνο όταν το ρεύμα εξόδου υπερβαίνει συνεχώς τα 7A. Κάτω από αυτό το όριο, η υψηλή απόδοση του 95% διατηρεί τη θερμοκρασία σε φυσιολογικά επίπεδα.
Πώς προστατεύω το module από λάθος σύνδεση της πηγής;
Το module δεν διαθέτει εσωτερική προστασία ανάστροφης πολικότητας. Η προσθήκη μιας διόδου Schottky (π.χ. SB1040) σε σειρά στη θετική είσοδο είναι μια οικονομική λύση που θα προστατεύσει τη συσκευή σας από τυχόν λάθος.

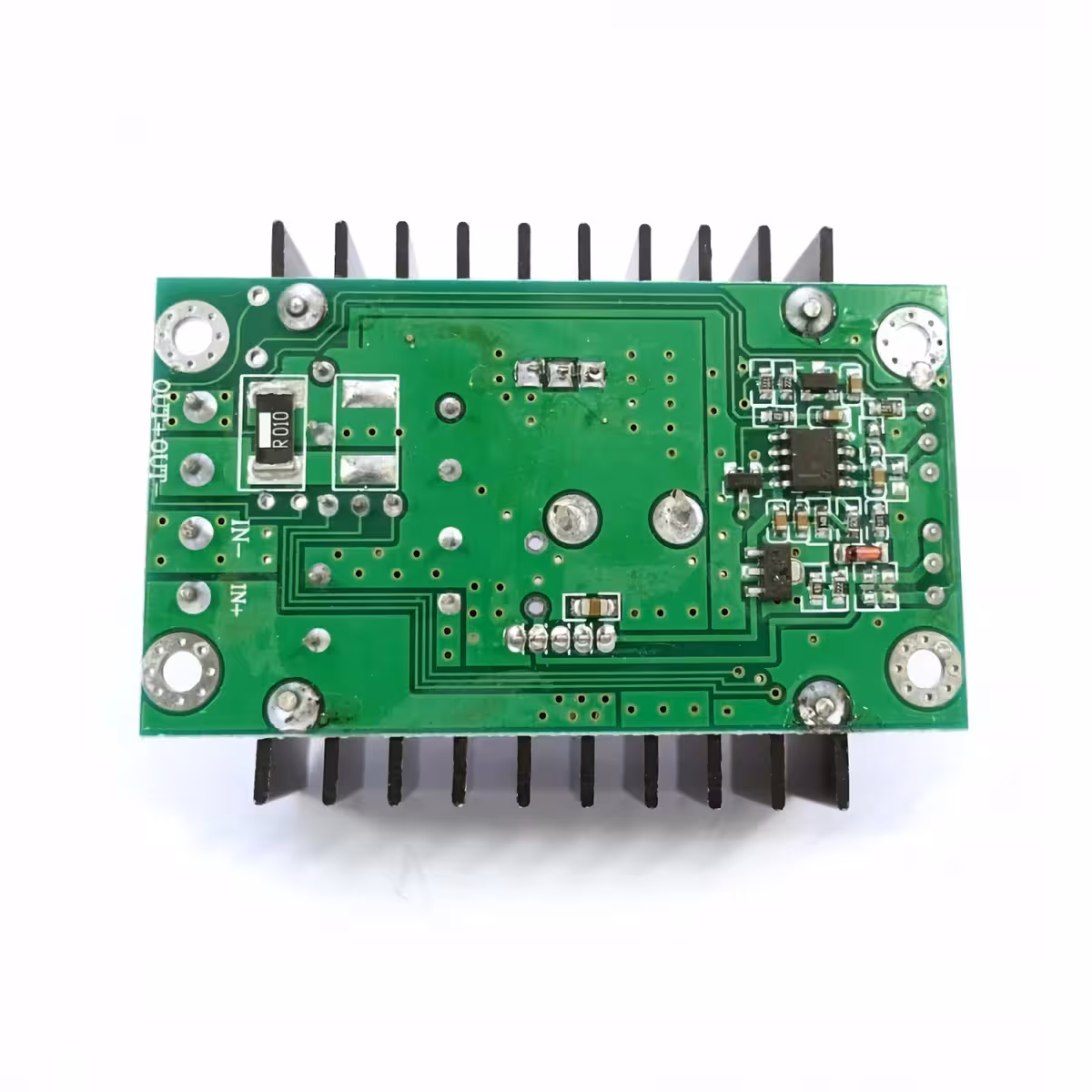

Λειτουργεί ως driver για LED υψηλής ισχύος;
Ναι. Ρυθμίστε το ρεύμα στην ονομαστική τιμή του LED και την τάση στην αντίστοιχη τάση λειτουργίας (forward voltage). Ο ρυθμιζόμενος περιορισμός ρεύματος το καθιστά έναν εξαιρετικά αποδοτικό driver.
