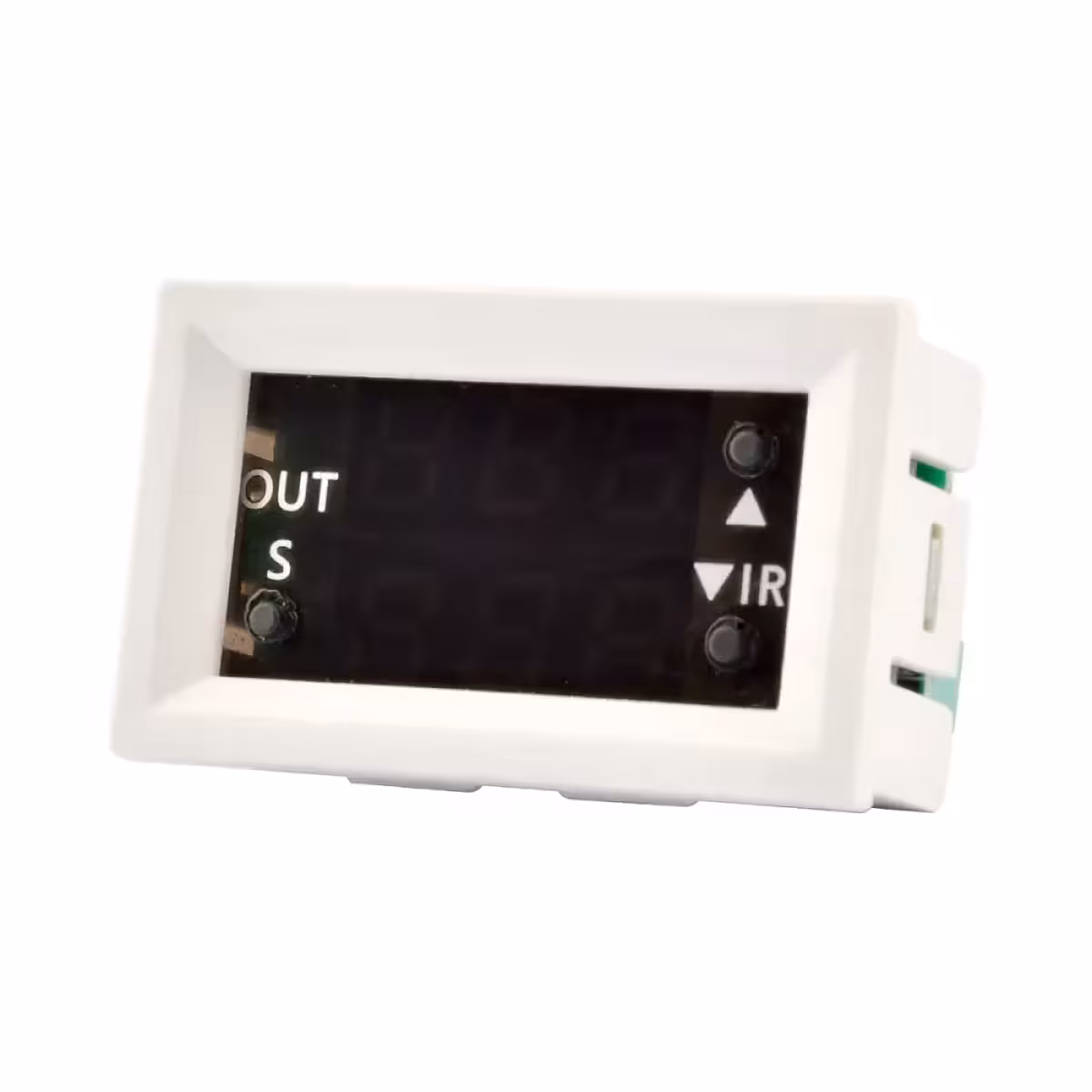

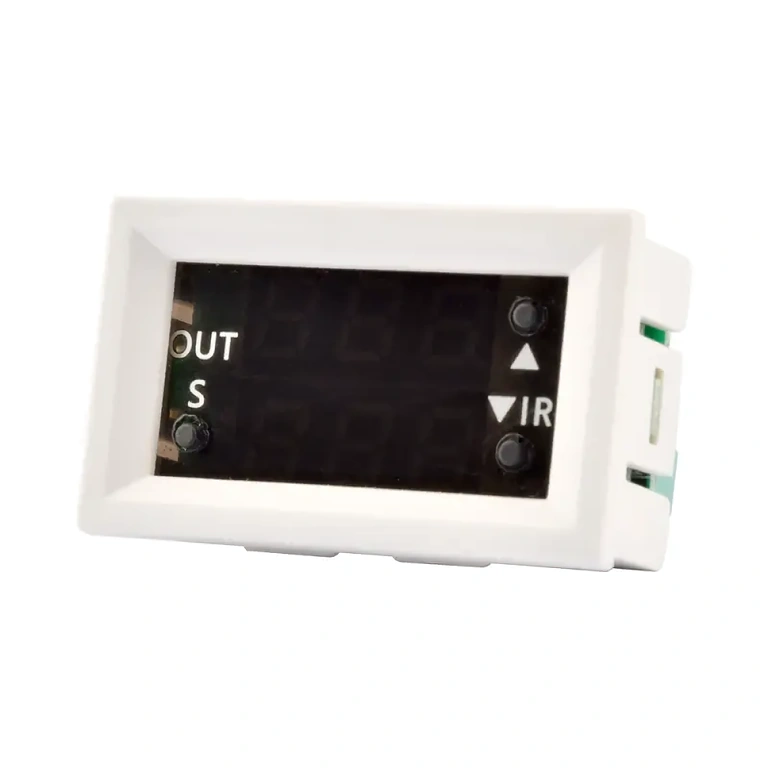

Ρελέ χρονοδιακόπτης 12V με διπλή οθόνη — ο απόλυτος έλεγχος για κάθε σας αυτοματισμό
Χρειάζεται να ενεργοποιήσετε μια αντλία μετά από 10 δευτερόλεπτα, να διακόψετε τη λειτουργία ενός μοτέρ σε συγκεκριμένο χρόνο ή να δημιουργήσετε έναν επαναλαμβανόμενο κύκλο χωρίς επίβλεψη; Αυτό το προγραμματιζόμενο ρελέ 12V με διπλή οθόνη LED σας προσφέρει ακριβή έλεγχο, άμεση οπτική επιβεβαίωση και ρυθμίσεις που παραμένουν αποθηκευμένες ακόμα και μετά από διακοπή ρεύματος.
Σημείωση: Οι ρυθμίσεις αποθηκεύονται αυτόματα στη μνήμη, εξασφαλίζοντας την απρόσκοπτη λειτουργία του συστήματος μετά από κάθε επανεκκίνηση.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):

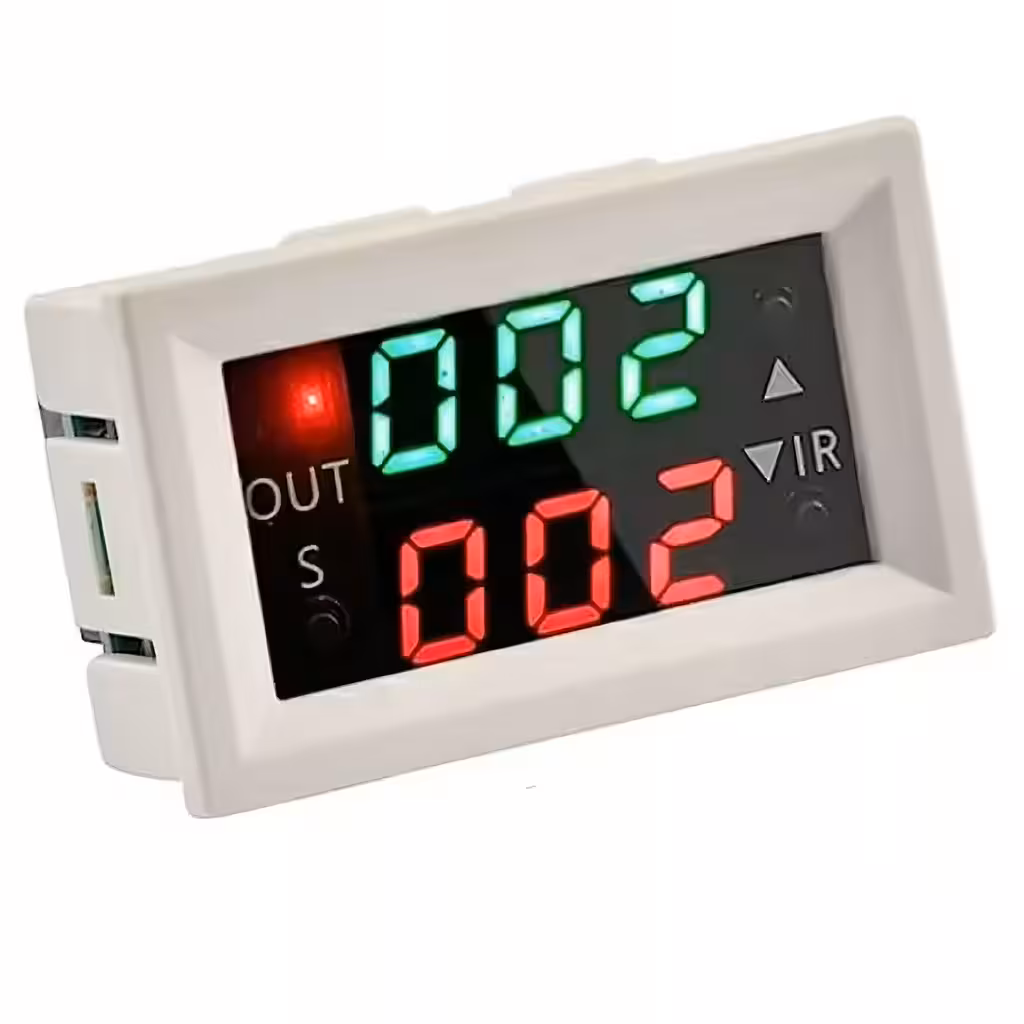

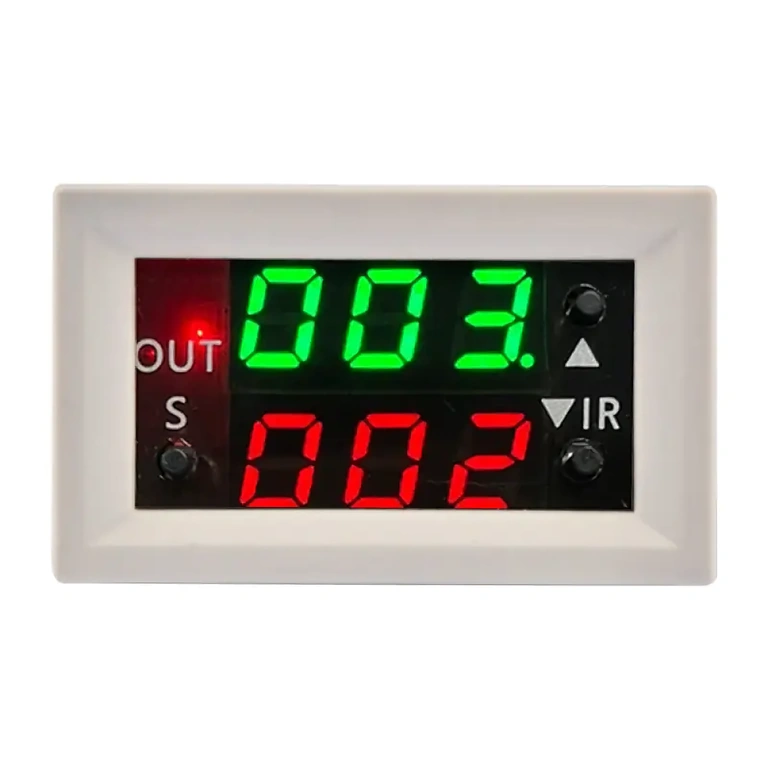

- Διπλή οθόνη LED — πράσινη ένδειξη για τον χρόνο T1 και κόκκινη για τον T2, για να γνωρίζετε ανά πάσα στιγμή ποιο στάδιο εκτελείται.

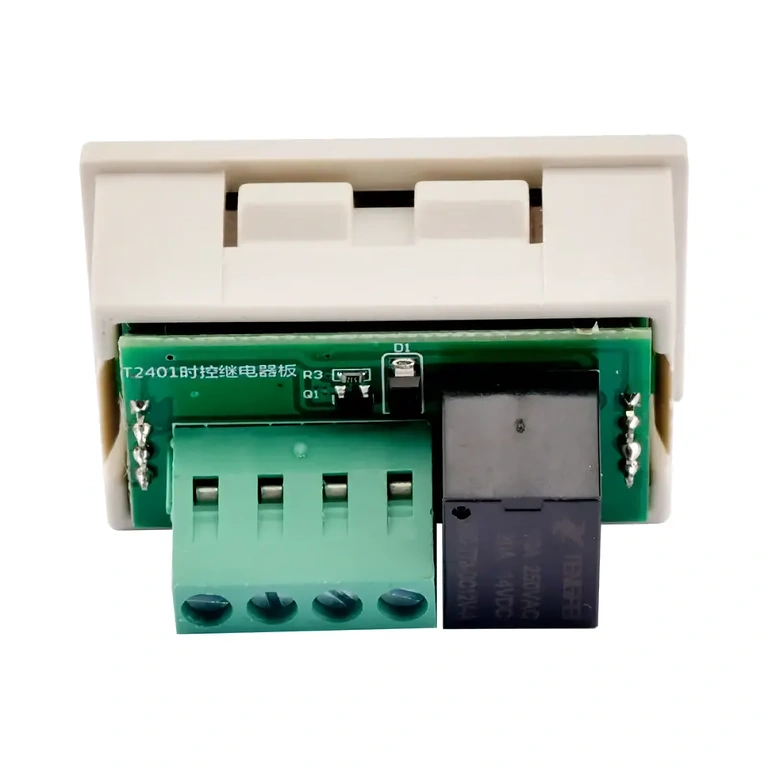

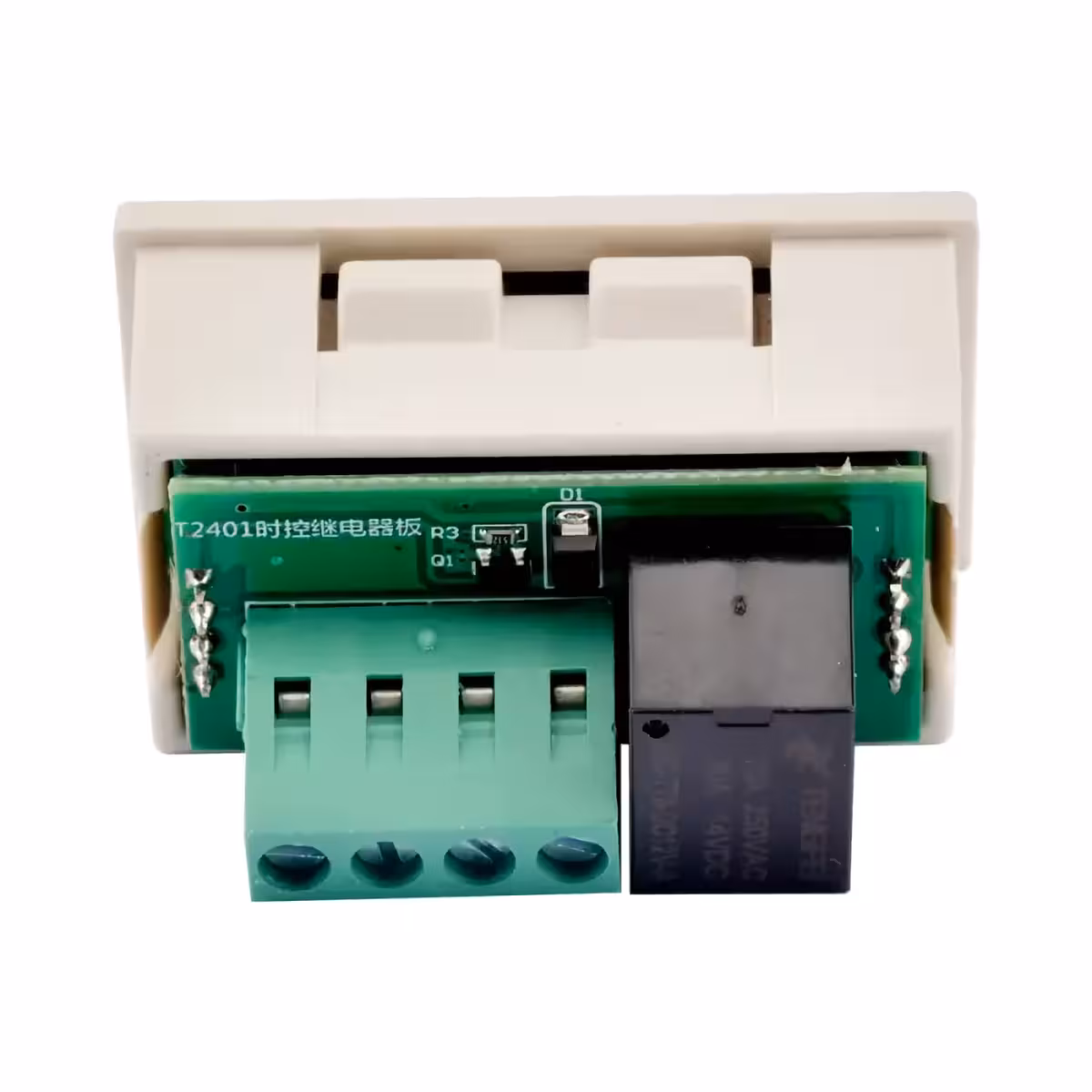

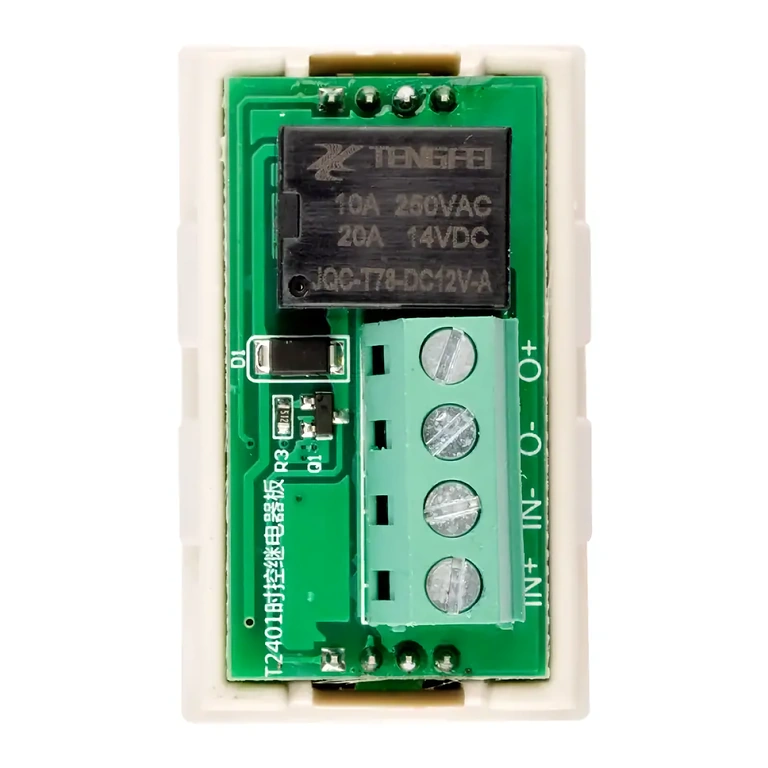

- Ισχυρό ρελέ 20A — ιδανικό για τον έλεγχο μοτέρ, αντλιών, ηλεκτροβανών και ανεμιστήρων, προσφέροντας μεγαλύτερη αντοχή από τα κοινά ρελέ των 10A.
- 3 λειτουργίες — Delay (καθυστέρηση), Timing (χρονομέτρηση) και Loop (επαναλαμβανόμενος κύκλος) για πλήρη ευελιξία.
- Εύρος χρόνου 0–999 — επιλέξτε δευτερόλεπτα, λεπτά ή ώρες, καλύπτοντας από στιγμιαίους παλμούς έως πολύωρες διαδικασίες.
- Μνήμη ρυθμίσεων — δεν χάνετε τις ρυθμίσεις σας σε περίπτωση διακοπής ρεύματος.
- Κλείδωμα ρυθμίσεων (P3) — αποτρέπει την τυχαία αλλαγή των παραμέτρων σε μόνιμες εγκαταστάσεις.

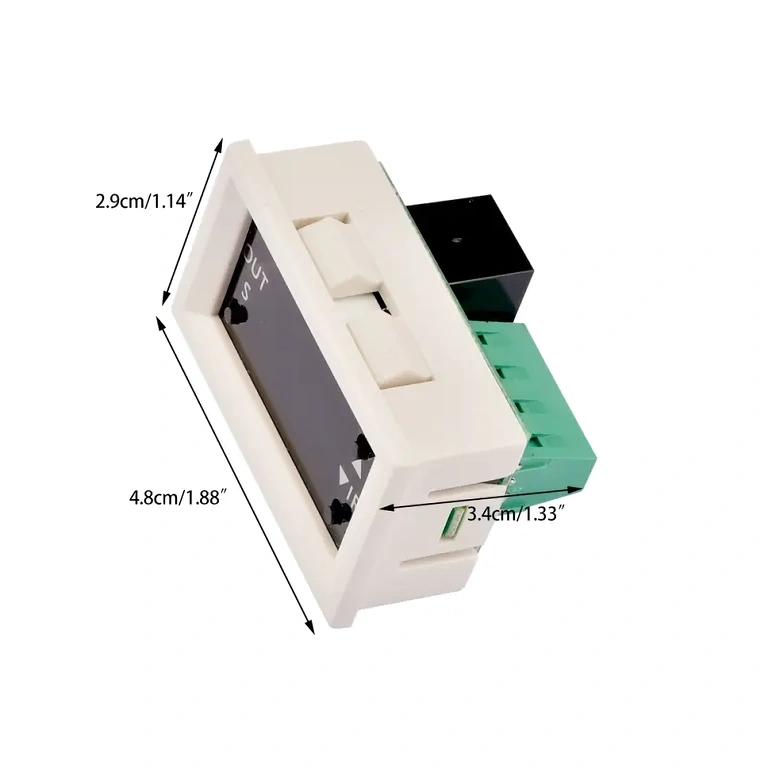

- Compact σχεδιασμός — διαστάσεις 47.6 × 28.6 × 33.2 mm, για εύκολη ενσωμάτωση σε πίνακες ελέγχου ή κουτιά αυτοματισμού.
Τεχνικά Χαρακτηριστικά και Απόδοση
Στην καρδιά της μονάδας βρίσκεται ένας μικροελεγκτής υψηλής ακρίβειας που διαχειρίζεται ανεξάρτητα τα δύο χρονικά διαστήματα. Η λειτουργία P2 (προτεραιότητα μεταγωγής) σας επιτρέπει να ορίσετε αν ο κύκλος θα ξεκινήσει με το ρελέ ενεργό ή ανενεργό, προστατεύοντας ευαίσθητα φορτία από ανεπιθύμητους παλμούς. Τα τρία φυσικά κουμπιά (S, △, ▽) εξασφαλίζουν εύκολη και γρήγορη πλοήγηση στο μενού.
| Παράμετρος | Προδιαγραφή |
|---|---|
| Τάση λειτουργίας | 12V DC |
| Μέγιστο ρεύμα ρελέ | 20A |
| Εύρος χρόνου | 0 – 999 δευτερόλεπτα / λεπτά / ώρες |
| Λειτουργίες | Delay, Timing, Loop (επαναλαμβανόμενος κύκλος) |
| Οθόνη | Διπλή ψηφιακή LED (πράσινο T1 + κόκκινο T2) |
| Μνήμη | Αποθήκευση ρυθμίσεων κατά τη διακοπή ρεύματος |

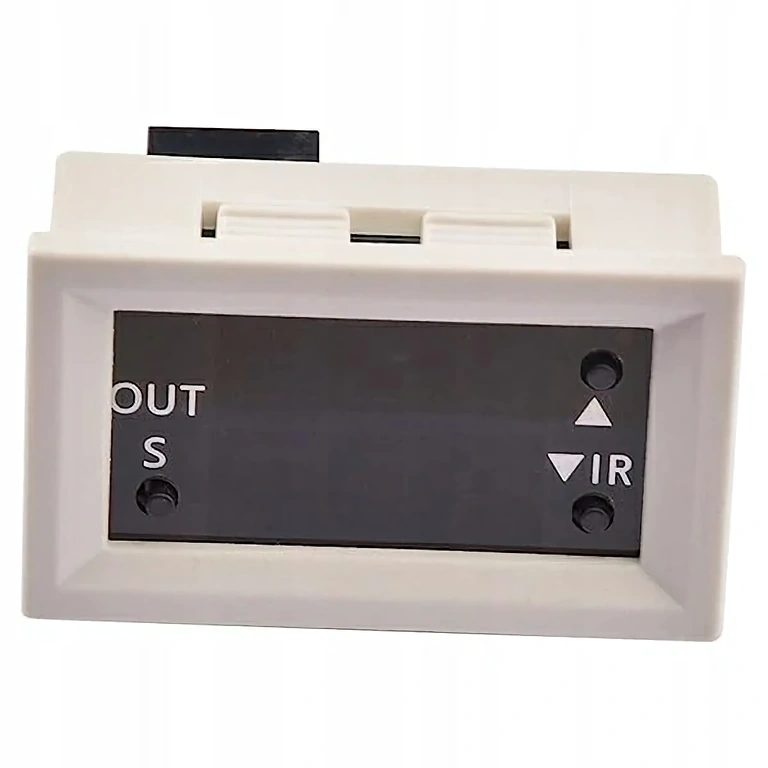

| Κουμπιά ελέγχου | 3 (S, △, ▽) |

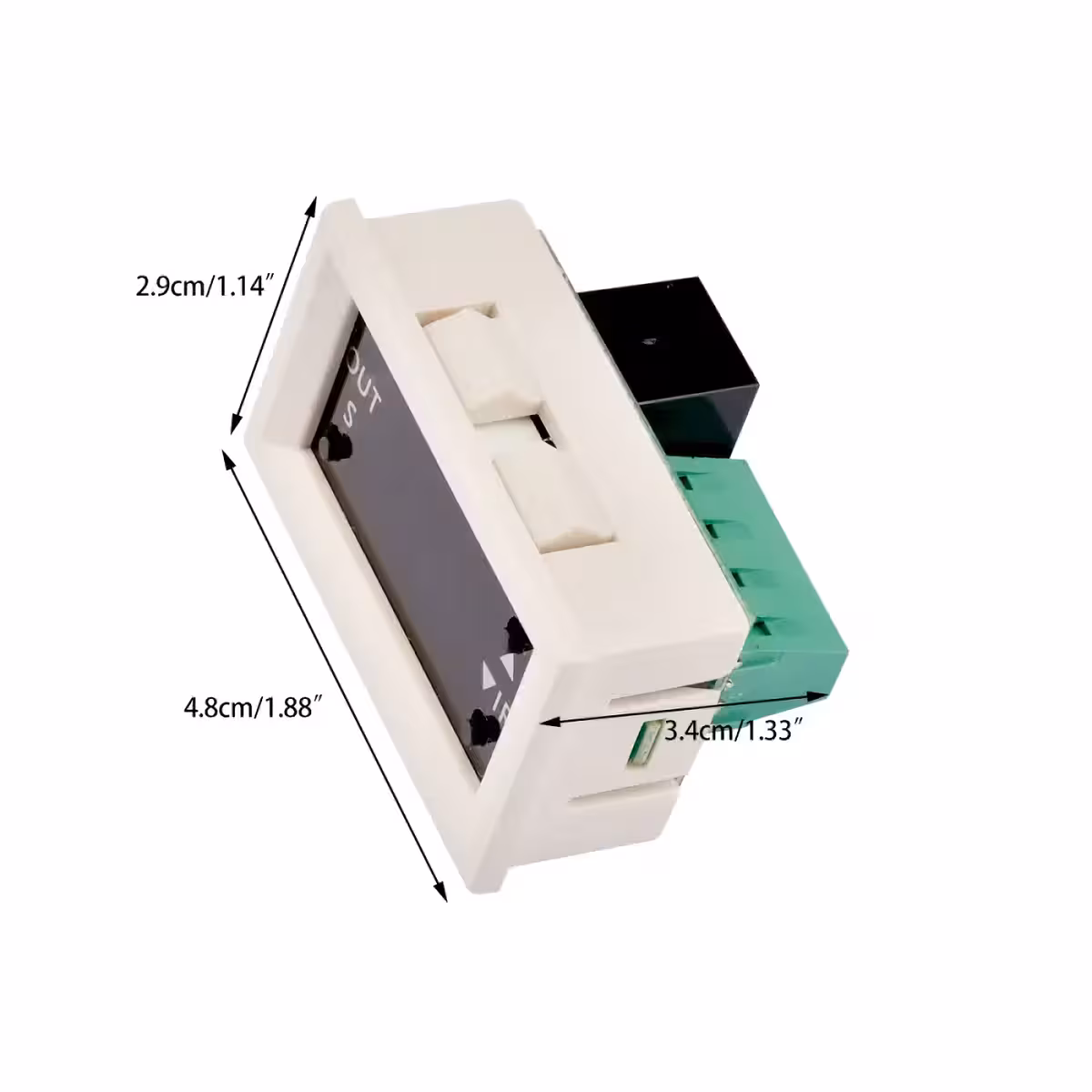

| Διαστάσεις μονάδας | 47.6 × 28.6 × 33.2 mm |
| Διαστάσεις οπής τοποθέτησης | 45 × 26.1 mm |
Οδηγίες Προγραμματισμού
- Κρατήστε πατημένο το κουμπί „S” για 6 δευτερόλεπτα για να μπείτε στο μενού ρυθμίσεων.
- Χρησιμοποιήστε τα πλήκτρα „△” ή „▽” για να αλλάξετε τις τιμές και πατήστε „S” για επιβεβαίωση και μετάβαση στην επόμενη παράμετρο.

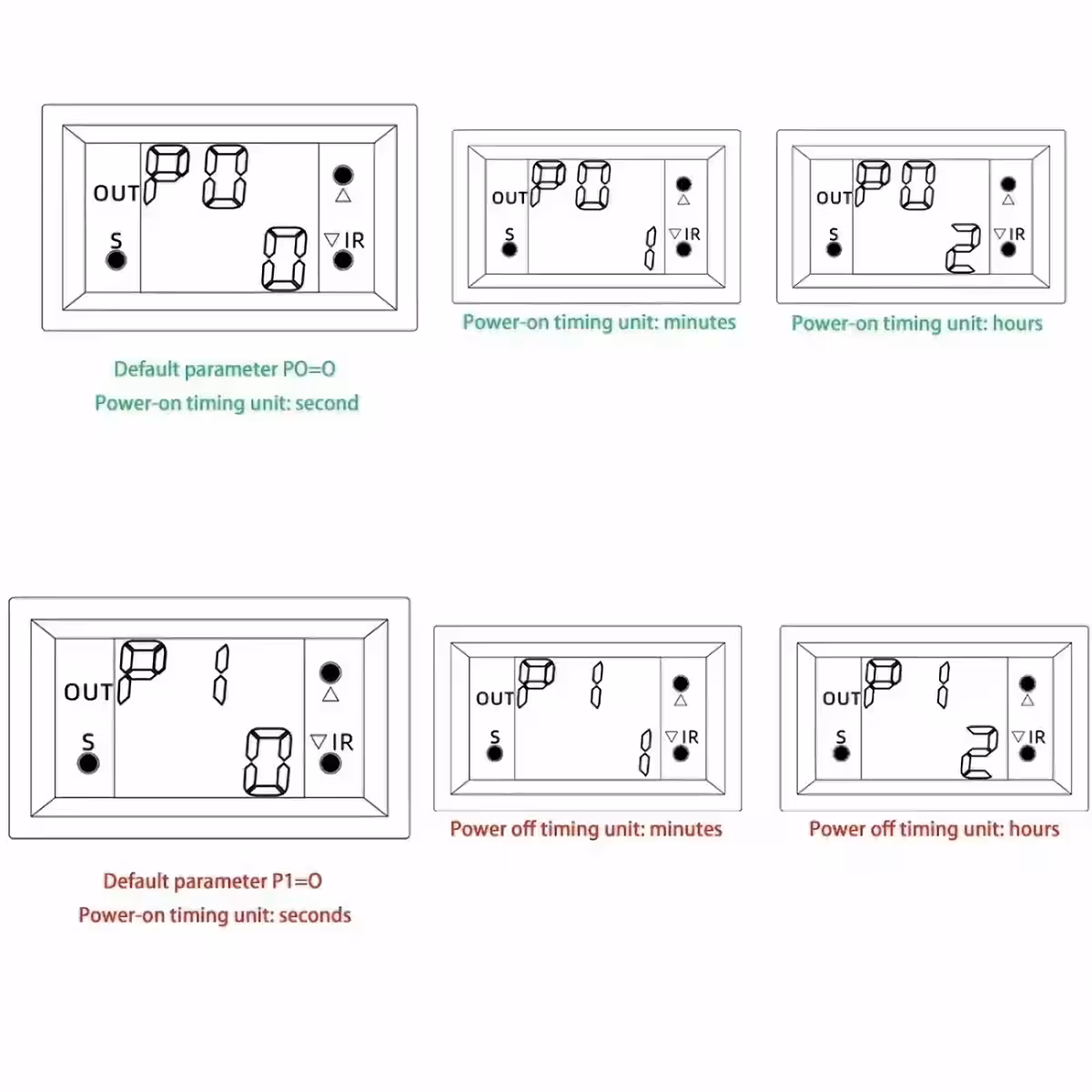

- P0 – μονάδα χρόνου για το T1 (πράσινη οθόνη): P0-0 = δευτερόλεπτα | P0-1 = λεπτά | P0-2 = ώρες.
- P1 – μονάδα χρόνου για το T2 (κόκκινη οθόνη): P1-0 = δευτερόλεπτα | P1-1 = λεπτά | P1-2 = ώρες.
- P2 – προτεραιότητα μεταγωγής: P2-on = ενεργοποίηση με ρελέ ON | P2-off = ενεργοποίηση με ρελέ OFF.
- P3 – κλείδωμα ρυθμίσεων: P3-0 = ξεκλείδωτο | P3-1 = κλειδωμένο.
- Πατήστε 2 φορές το κουμπί „S” για να ρυθμίσετε τους χρόνους: πράσινη οθόνη = Χρόνος 1, κόκκινη οθόνη = Χρόνος 2.
- Παράδειγμα καθυστέρησης 6 δευτερολέπτων: Ρυθμίστε P1-0, πράσινο: 000, κόκκινο: 006.

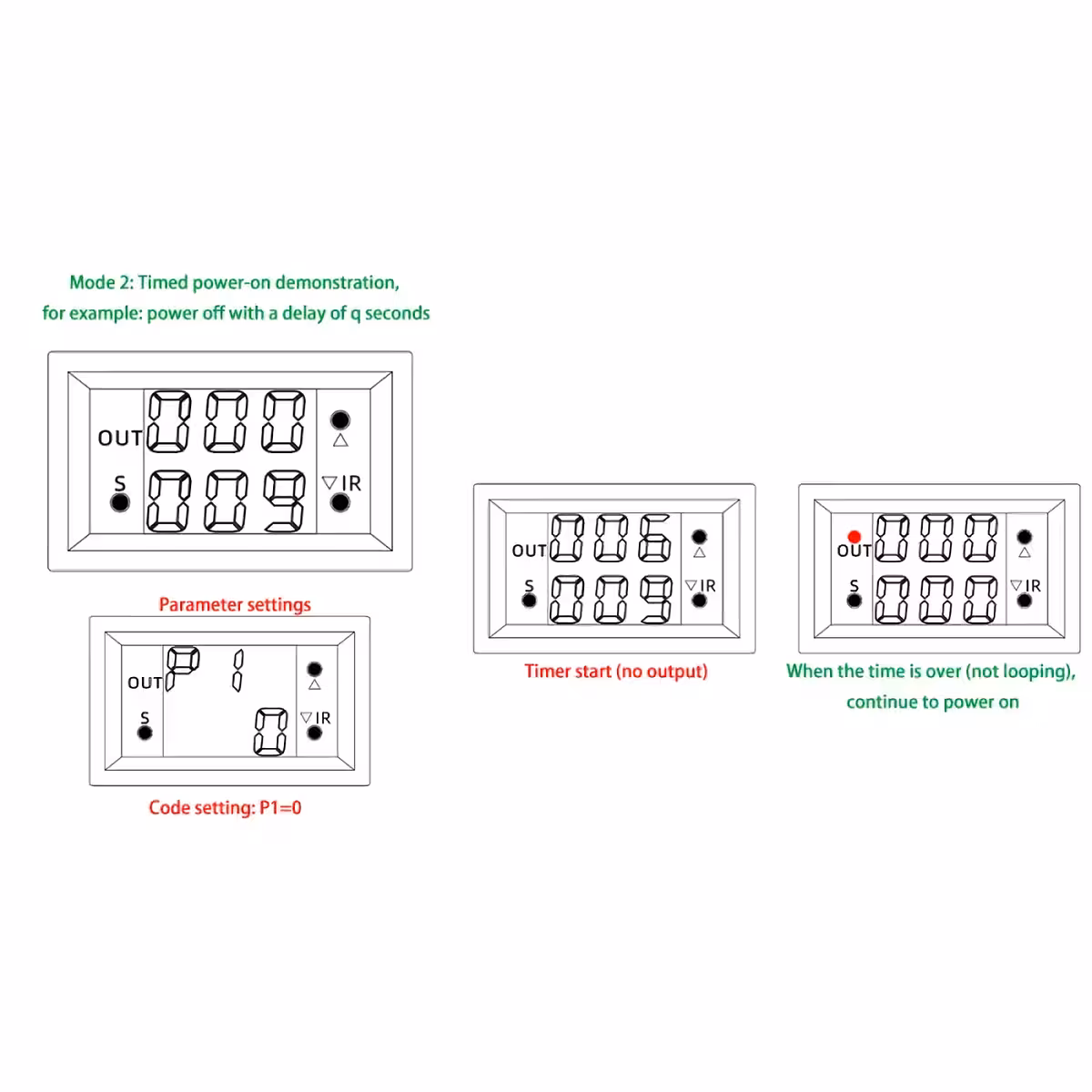

- Παράδειγμα διακοπής μετά από 5 δευτερόλεπτα: Ρυθμίστε P0-0, πράσινο: 005, κόκκινο: 000.

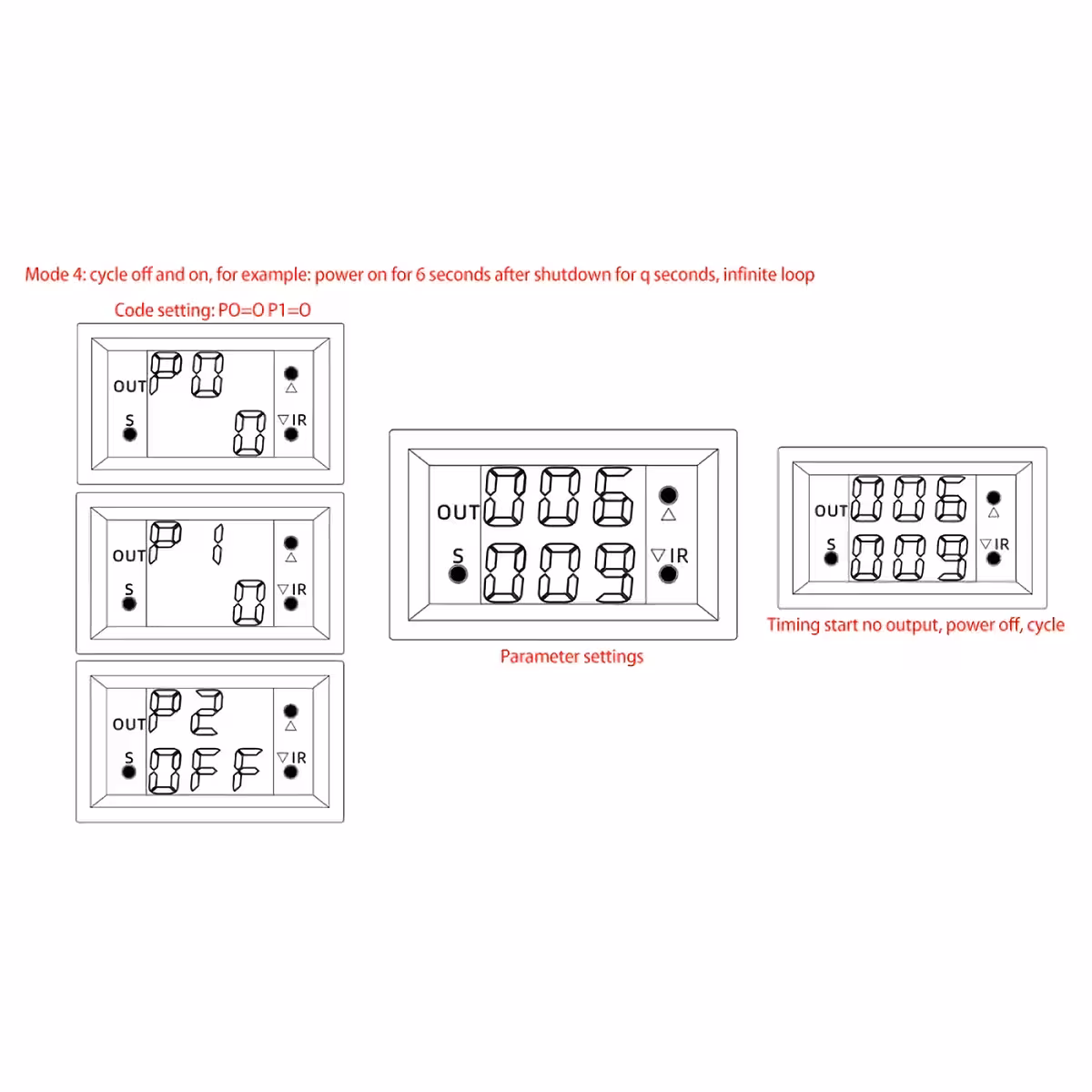

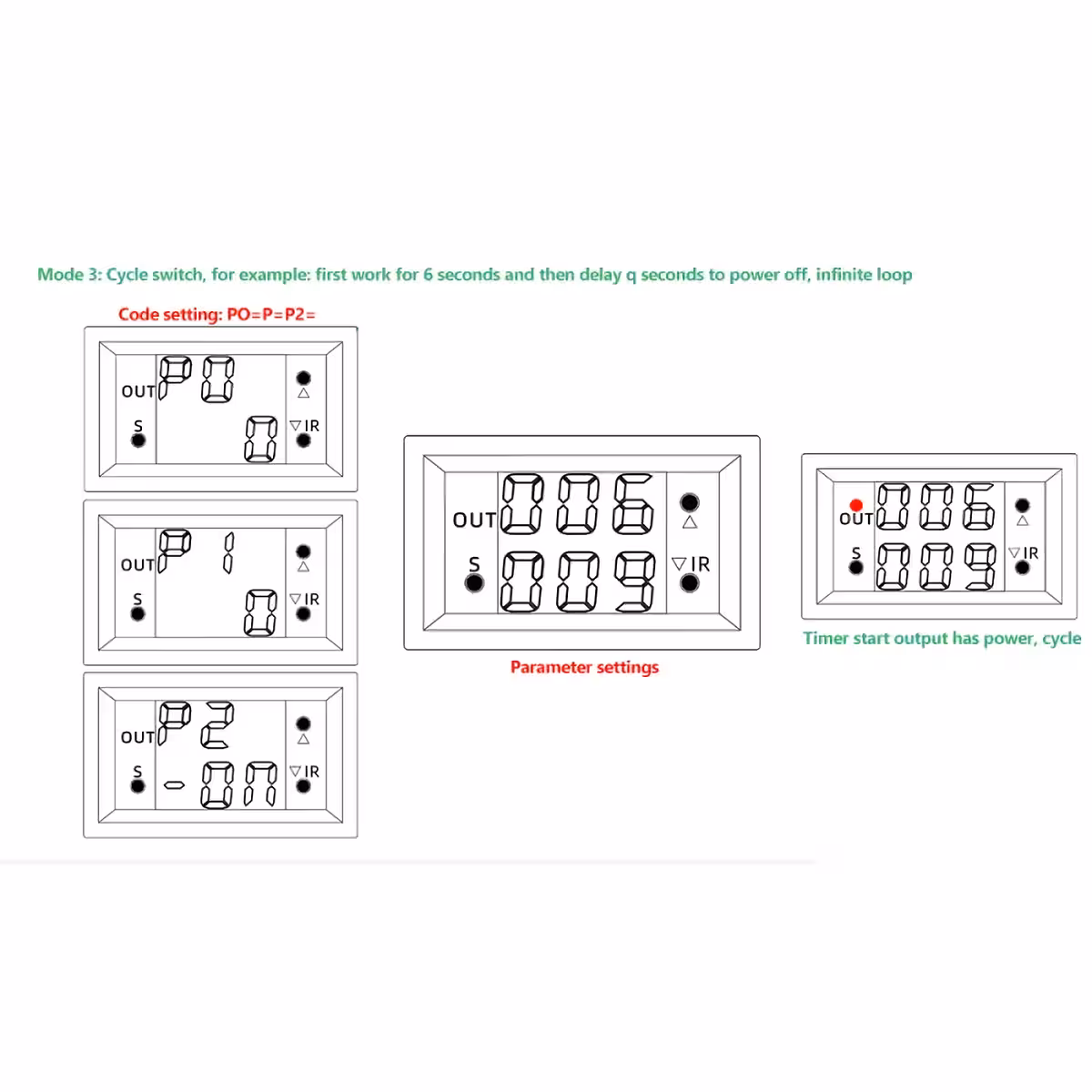

- Παράδειγμα ατέρμονος κύκλου: 3 δευτ. ON / 2 δευτ. OFF – ρυθμίστε P0-0, P1-0, P2-ON, πράσινο: 003, κόκκινο: 002.
Περιεχόμενα Συσκευασίας
- 1 x Προγραμματιζόμενο ρελέ χρονοδιακόπτης 12V με διπλή οθόνη LED
Συχνές Ερωτήσεις
Τι συμβαίνει με τις ρυθμίσεις σε περίπτωση διακοπής ρεύματος;
Η συσκευή διαθέτει μη πτητική μνήμη που αποθηκεύει αυτόματα όλες τις παραμέτρους. Με την επαναφορά του ρεύματος, ο χρονοδιακόπτης συνεχίζει τη λειτουργία του ακριβώς από εκεί που σταμάτησε.
Μπορώ να ελέγξω μοτέρ συνεχούς ρεύματος (DC);
Ναι, το ενσωματωμένο ρελέ υποστηρίζει φορτία έως 20A, καθιστώντας το κατάλληλο για μοτέρ DC, μικρές αντλίες, ανεμιστήρες ή ηλεκτροβάνες, εφόσον δεν ξεπερνούν το όριο έντασης.
Ποια η διαφορά μεταξύ Delay και Loop;
Το Delay ενεργοποιεί το ρελέ μία φορά μετά το πέρας του χρόνου, ενώ το Loop δημιουργεί έναν συνεχή επαναλαμβανόμενο κύκλο, εναλλάσσοντας την κατάσταση ON/OFF.
Λειτουργεί και σε 24V;
Το συγκεκριμένο μοντέλο είναι σχεδιασμένο αποκλειστικά για 12V DC. Η χρήση υψηλότερης τάσης μπορεί να προκαλέσει μόνιμη βλάβη στο κύκλωμα.
Πόσο ακριβής είναι η χρονομέτρηση;
Χάρη στον ενσωματωμένο μικροελεγκτή, η ακρίβεια είναι πολύ υψηλή, σε επίπεδο δευτερολέπτου, καθιστώντας το ιδανικό για τις περισσότερες εφαρμογές αυτοματισμού.
