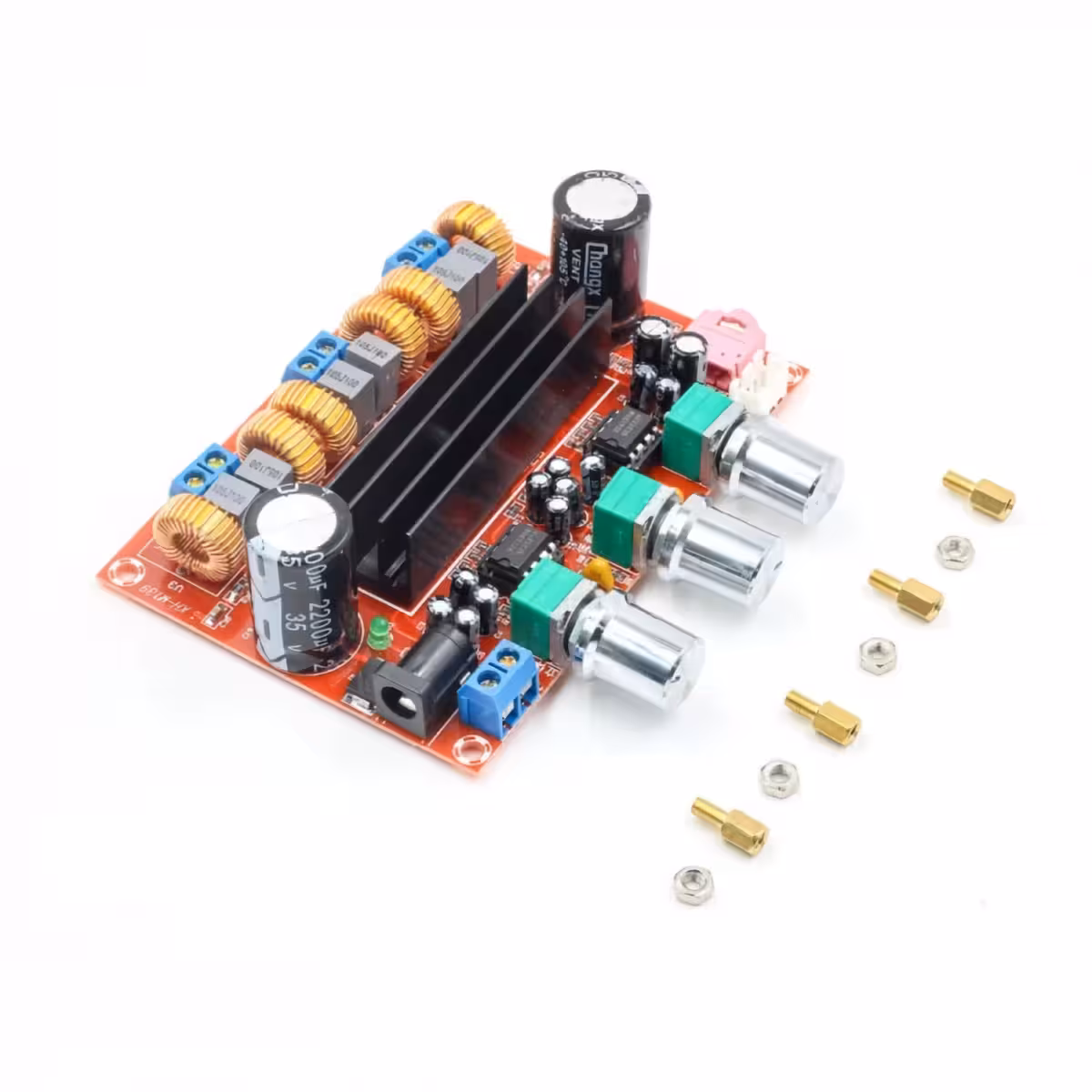

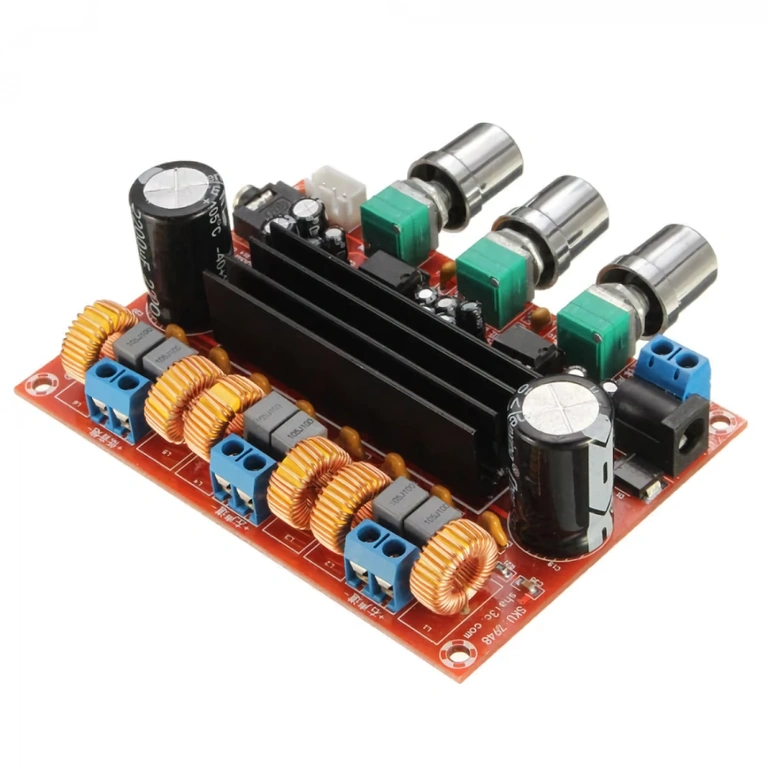

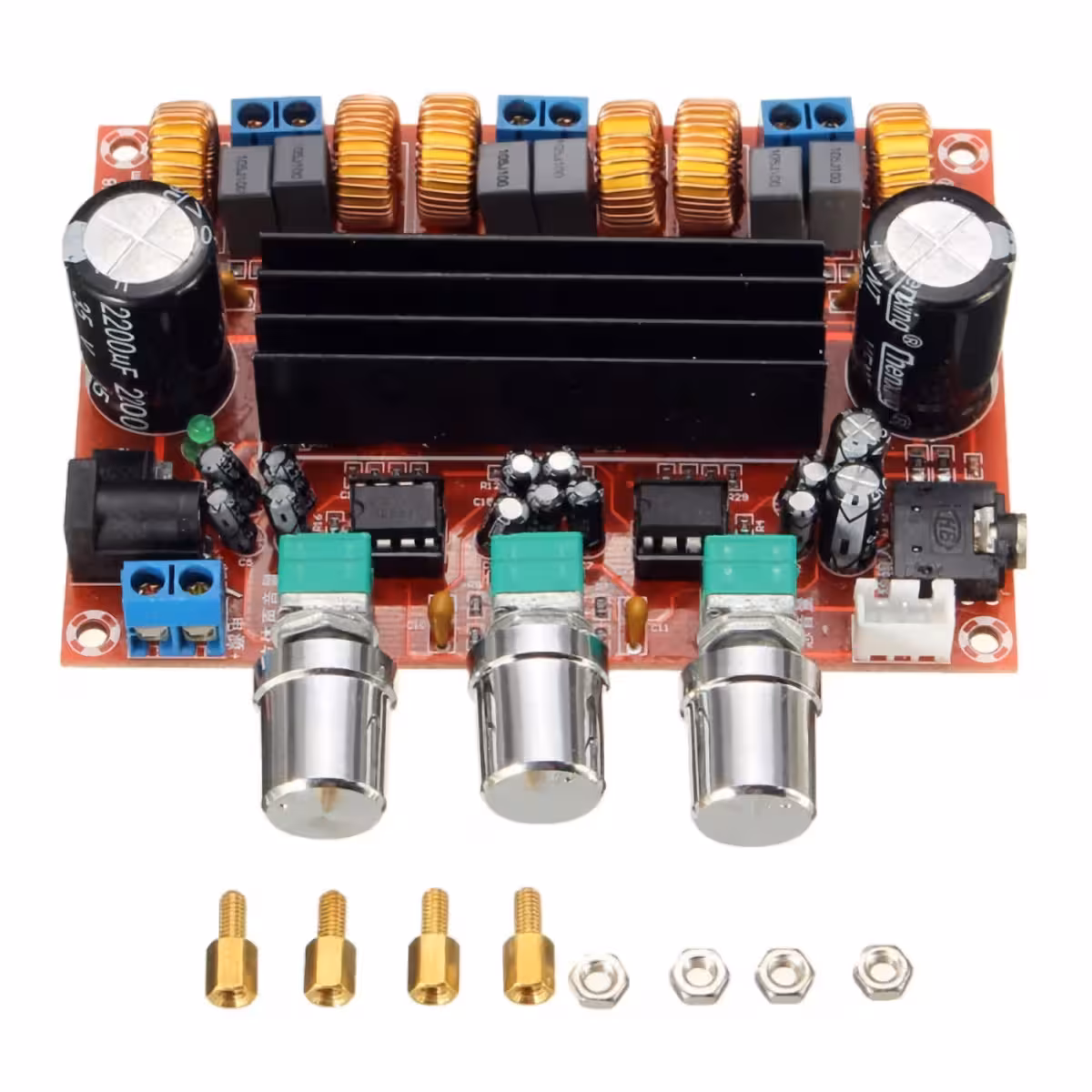

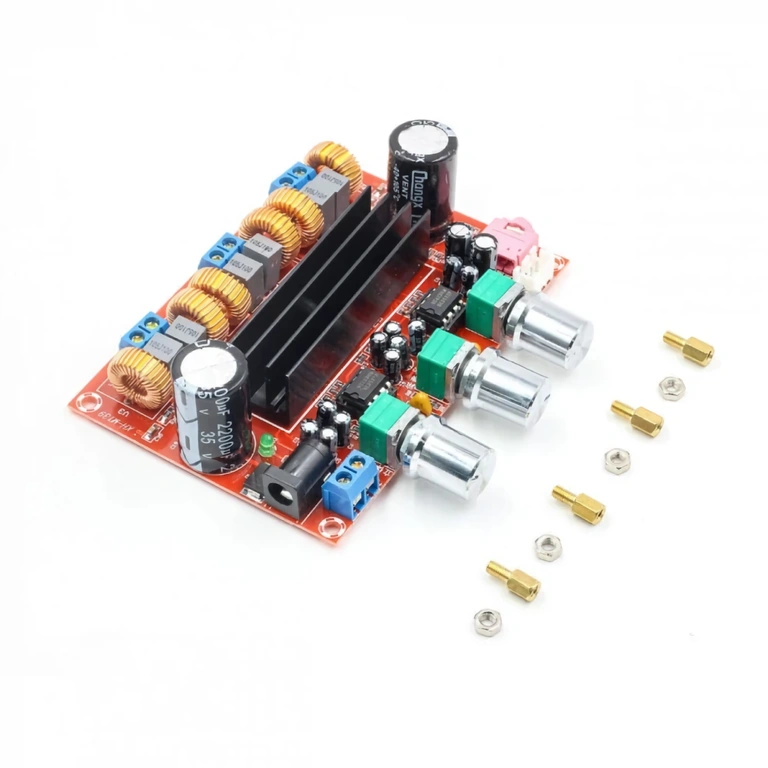

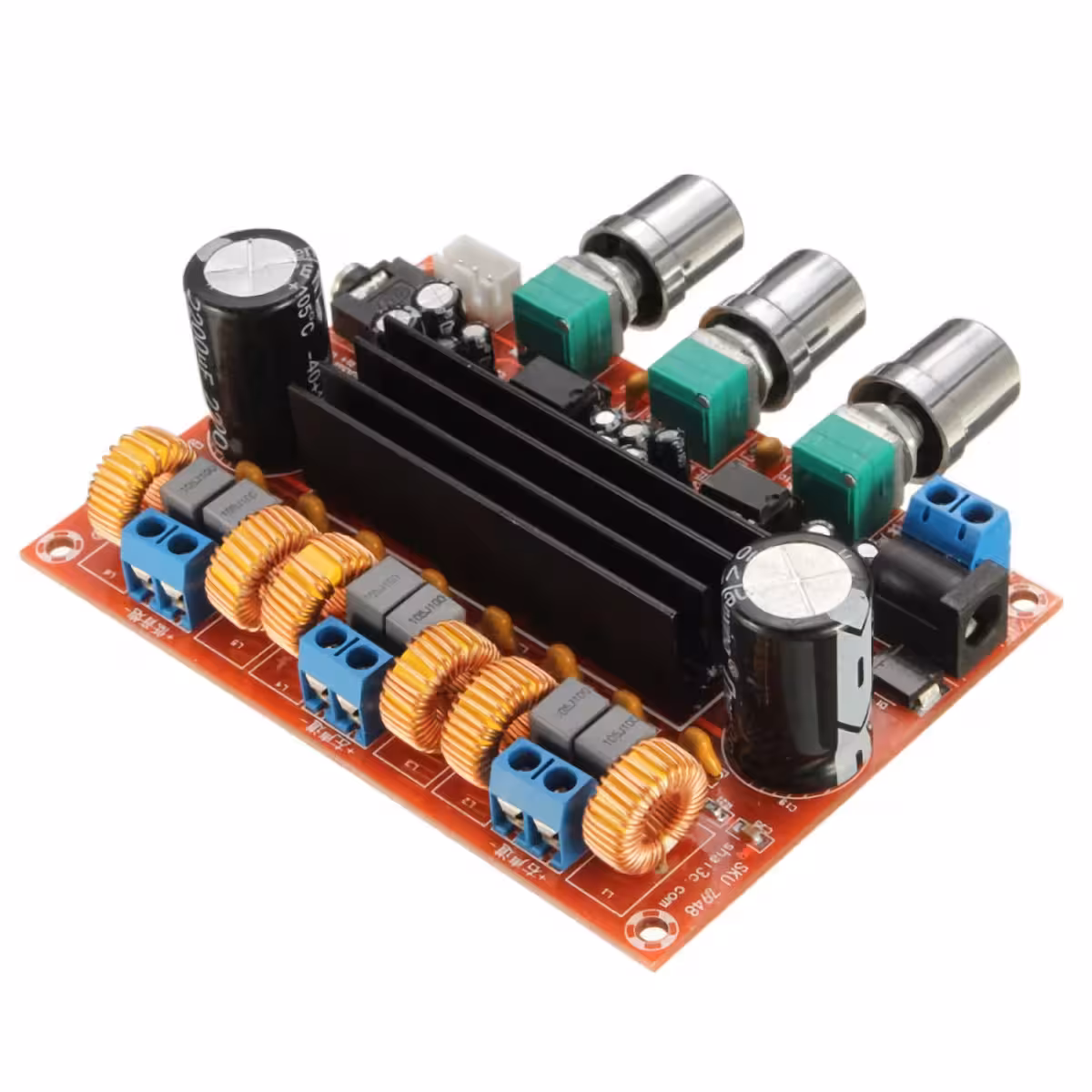

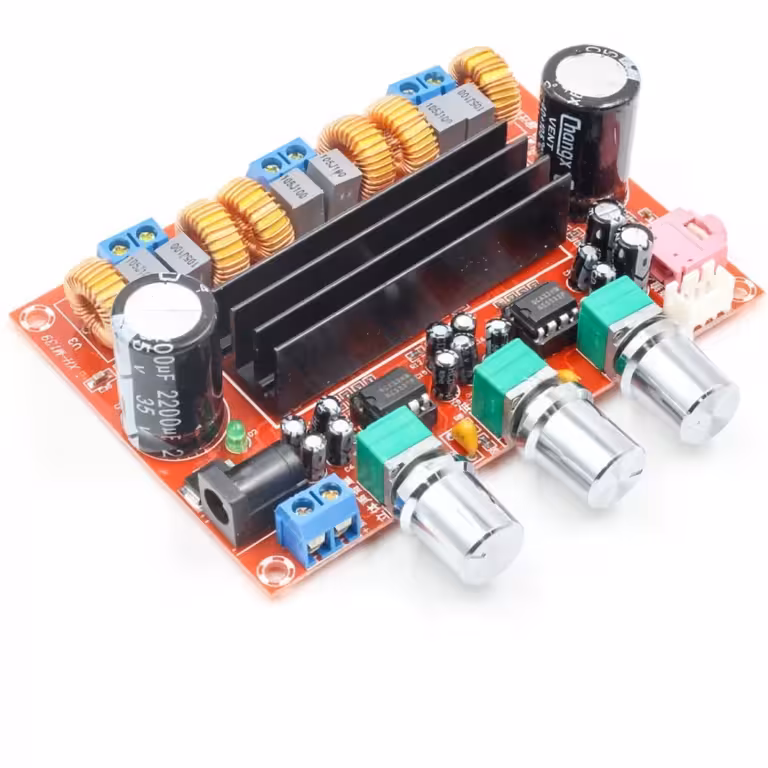

Ενισχυτής 2.1 TPA3116D2 – Πραγματικό μπάσο 100W και καθαρός ήχος σε μια πλακέτα παλάμης
Αναζητάς δυνατό ήχο, βαθύ μπάσο και πεντακάθαρο stereo χωρίς παραμορφώσεις, χωρίς να ξοδέψεις μια περιουσία σε έτοιμους ενισχυτές; Το module ενισχυτή 2.1 με το chip TPA3116D2 προσφέρει ακριβώς αυτό. Διαθέτει δύο chips της Texas Instruments, ειδική αρχιτεκτονική για subwoofer και προενισχυτή NE5532 για κορυφαία απόδοση. Όλα αυτά σε μια πλακέτα 10×9 cm, έτοιμη για ενσωμάτωση στο project σου.
Σημείωση: Η μέγιστη ισχύς επιτυγχάνεται στα 24V DC με ηχεία 4 Ohm. Στα 12V ή με ηχεία 8 Ohm, η πραγματική ισχύς θα είναι αναλογικά χαμηλότερη. Συνιστάται σταθεροποιημένο τροφοδοτικό τουλάχιστον 3A.
Γιατί να επιλέξεις αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Δύο ξεχωριστά chips TPA3116D2 — ένα για τα κανάλια stereo L/R και ένα αποκλειστικά σε γέφυρα (BTL) για το subwoofer, χωρίς απώλειες σήματος μεταξύ των καναλιών.
- 100W για το subwoofer — πραγματική διάταξη bridge για μπάσο με φυσικό αντίκτυπο, όχι απλώς θόρυβο.
- Προενισχυτής NE5532 — dual op-amp χαμηλού θορύβου, που χρησιμοποιείται σε επαγγελματικό εξοπλισμό ήχου. Ελέγχεις μπάσα, μεσαίες και πρίμα απευθείας από την πλακέτα.
- SNR 100dB και συχνότητα μεταγωγής 1.2MHz — τα παράσιτα μεταγωγής βρίσκονται πολύ πάνω από το ακουστικό φάσμα, εξασφαλίζοντας καθαρό σήμα.
- Δύο επιλέξιμες εισόδους ήχου — σύνδεσε το κινητό και τον υπολογιστή σου ταυτόχρονα και άλλαζε πηγή χωρίς να βγάζεις καλώδια.
- Τροφοδοσία 12–24V DC — λειτουργεί με μπαταρία αυτοκινήτου 12V, τροφοδοτικό πρίζας ή Li-Ion pack.
- Compact μέγεθος 10×9×2.5 cm — χωράει σε οποιοδήποτε DIY κουτί, ενεργό ηχείο ή ακόμα και στο πορτ-μπαγκάζ του αυτοκινήτου.
Λεπτομέρειες και Απόδοση
Η αρχιτεκτονική 2.1 είναι υλοποιημένη σωστά: το πρώτο TPA3116D2 διαχειρίζεται τα stereo κανάλια, ενώ το δεύτερο λειτουργεί σε mode BTL (Bridge-Tied Load), διπλασιάζοντας την τάση στο subwoofer και αποδίδοντας έως και 100W συνεχή ισχύ χωρίς να απαιτείται ξεχωριστή τροφοδοσία.
Το στάδιο ελέγχου τόνου με το NE5532 δεν είναι ένα απλό παθητικό φίλτρο, αλλά ένας ενεργός προενισχυτής με απόκριση συχνότητας από 14Hz έως 100kHz, που διατηρεί τις λεπτομέρειες στις υψηλές συχνότητες και αφήνει το μπάσο να «αναπνεύσει». Η ολική αρμονική παραμόρφωση παραμένει εξαιρετικά χαμηλή ακόμα και σε υψηλές εντάσεις, προσφέροντας ξεκούραστη ακρόαση για ώρες.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τύπος ενίσχυσης | Class D (Digital) |
| Chips ενίσχυσης | 2 × TPA3116D2 (Texas Instruments) |
| Προενισχυτής / Tone | NE5532 (low-noise dual op-amp) |
| Διαμόρφωση καναλιών | 2.1 – Stereo (L/R) + Dedicated Subwoofer |
| Ισχύς εξόδου stereo | 2 × 50W |
| Ισχύς εξόδου subwoofer | 100W (BTL mode) |
| Αντίσταση ηχείων | 4 – 8 Ohm |
| Τάση τροφοδοσίας | 12V – 24V DC, min 3A |
| Απόκριση συχνότητας | 14Hz – 100kHz |
| SNR (Signal to Noise Ratio) | 100dB |
| Συχνότητα μεταγωγής | 1.2MHz |
| Είσοδοι ήχου | 2 επιλέξιμες είσοδοι (jack ή κλέμες) |
| Έλεγχος έντασης | Ποτενσιόμετρα πάνω στην πλακέτα |

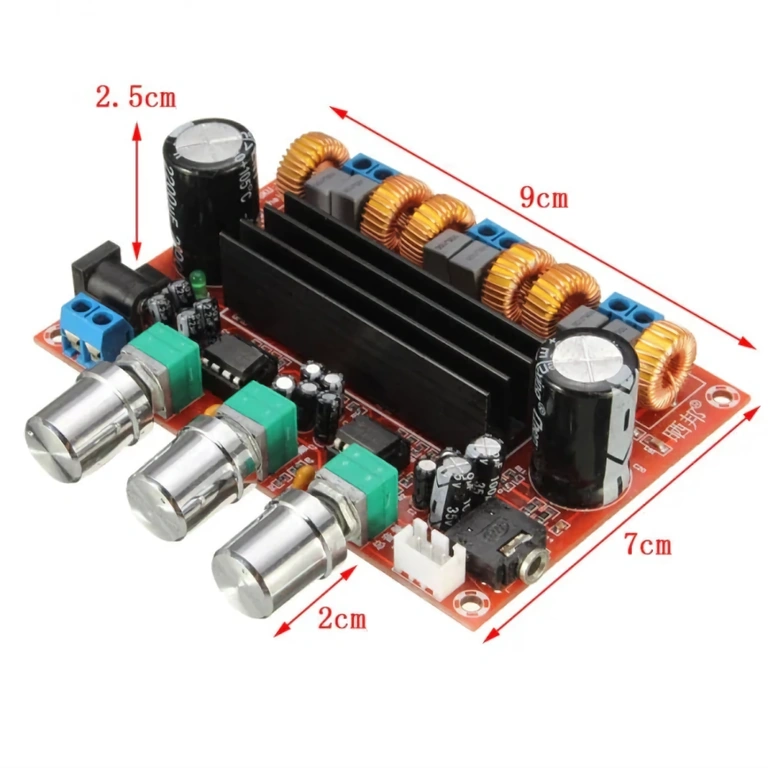

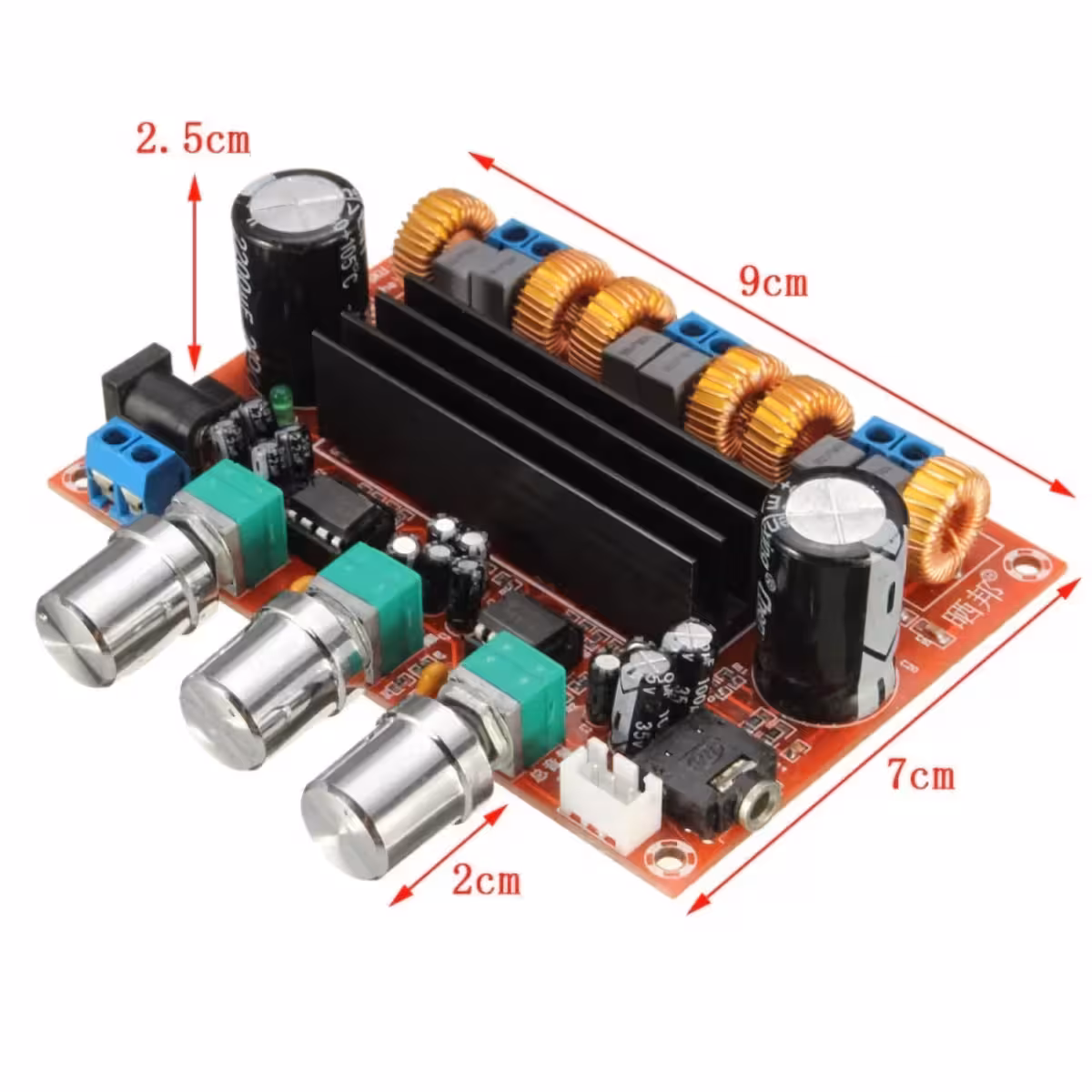

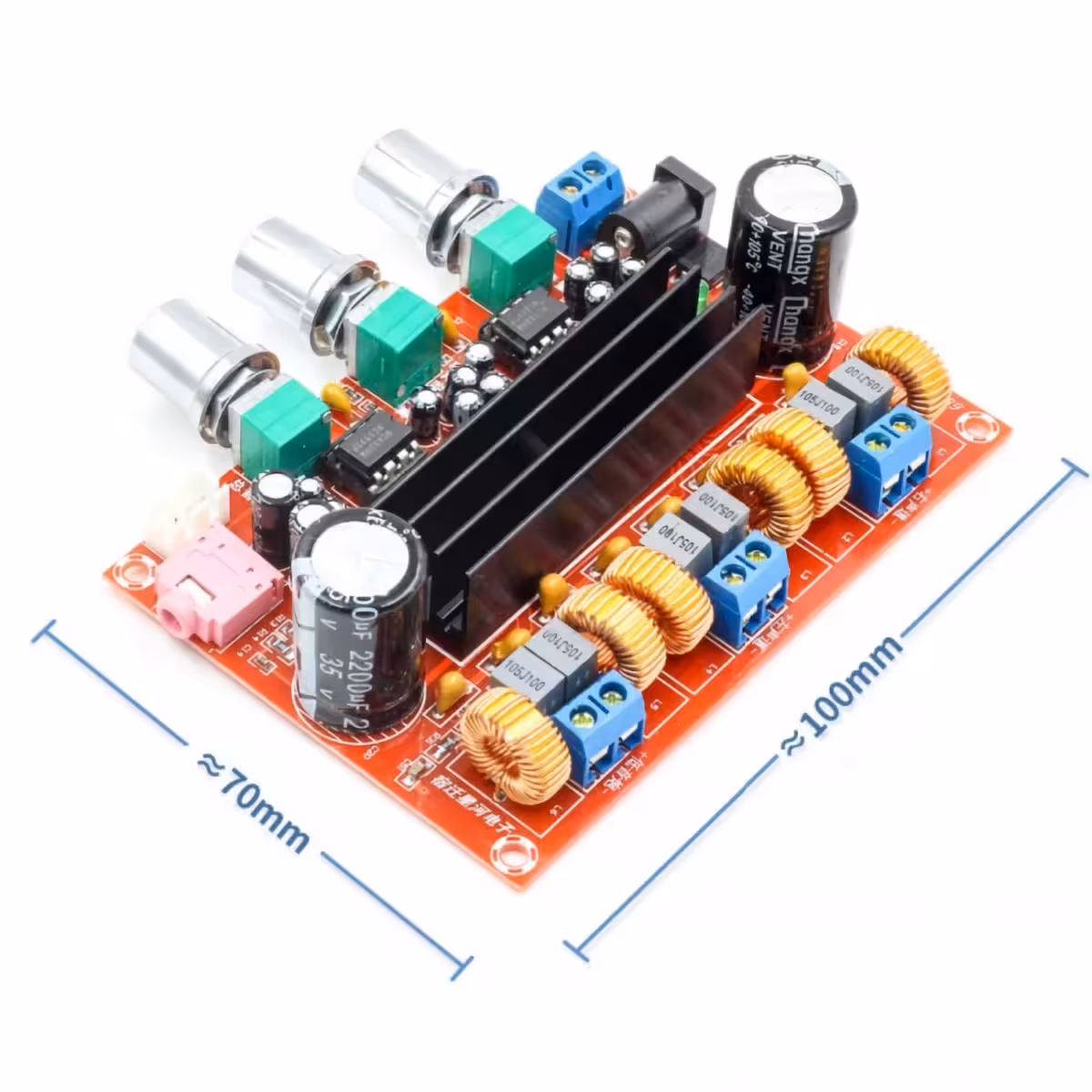

| Διαστάσεις module | 10 × 9 × 2.5 cm |
Οδηγίες Χρήσης

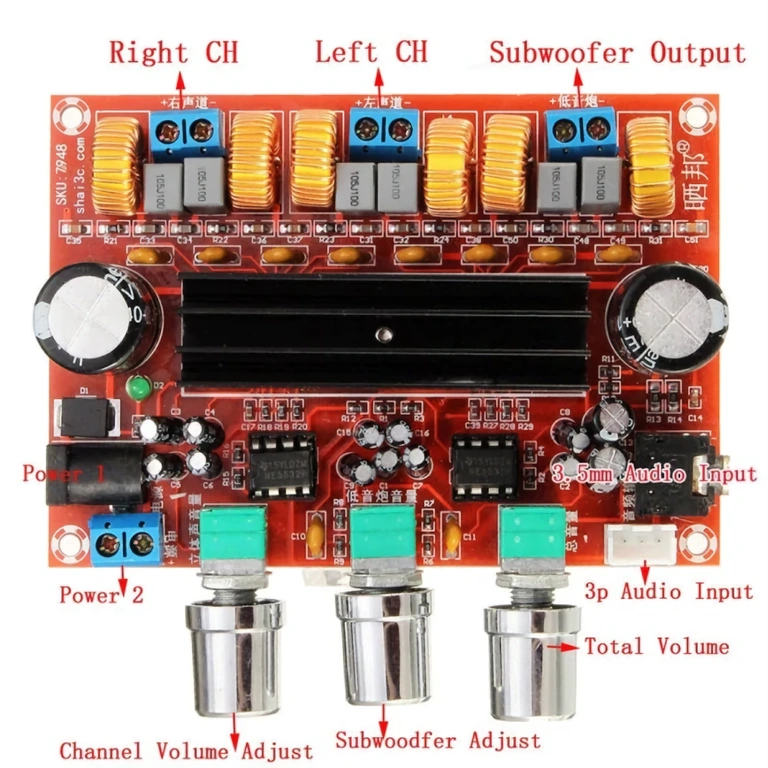

- Τροφοδοσία: Σύνδεσε σταθεροποιημένη πηγή DC 12V-24V (τουλάχιστον 3A), προσέχοντας την πολικότητα (+ και –). Για μέγιστη ισχύ προτίμησε 24V / 5A.
- Σύνδεση ηχείων: Σύνδεσε τα stereo ηχεία (4–8Ω) στις επαφές L+/L– και R+/R–. Σύνδεσε το subwoofer (4–8Ω, τουλάχιστον 80W RMS) στις επαφές SUB.
- Επιλογή εισόδου: Σύνδεσε την πηγή σου και ενεργοποίησε την αντίστοιχη είσοδο μέσω του διακόπτη ή του jumper στην πλακέτα.
- Ρύθμιση ήχου: Ξεκίνα με χαμηλή ένταση και ανέβασε σταδιακά. Ρύθμισε τα ποτενσιόμετρα για την ένταση, το subwoofer, τα μπάσα και τα πρίμα.
- Ψύξη: Άφησε ελεύθερο χώρο γύρω από την πλακέτα. Αν χρησιμοποιείς 24V ή σε πολύωρη χρήση, τοποθέτησε μια μικρή ψύκτρα στα chips TPA3116D2 για μεγαλύτερη διάρκεια ζωής.
Περιεχόμενα Συσκευασίας
- 1 × Module ενισχυτή 2.1 TPA3116D2 (πλήρως συναρμολογημένο PCB)
Συχνές Ερωτήσεις
Τι ηχεία είναι συμβατά με αυτό το module;
Οποιοδήποτε ηχείο με αντίσταση 4 έως 8 Ohm. Για το subwoofer, χρειάζεσαι ένα woofer που αντέχει τουλάχιστον 80–100W RMS — ένα ηχείο 50W ενδέχεται να υπερφορτωθεί σε υψηλές εντάσεις.
Τι τροφοδοτικό χρειάζεται;
Σταθεροποιημένο τροφοδοτικό DC 12V έως 24V, τουλάχιστον 3A. Για μέγιστη απόδοση: 24V / 5A. Λειτουργεί άψογα και με μπαταρία αυτοκινήτου 12V, ιδανικό για DIY εφαρμογές σε οχήματα.
Χρειάζεται ψύκτρα;
Στα 12V και με μέτρια ένταση, δεν είναι απαραίτητη. Στα 24V ή σε πολύωρη χρήση με υψηλή ένταση, μια μικρή ψύκτρα στα chips TPA3116D2 θα βοηθήσει σημαντικά στη μακροζωία του ενισχυτή.
Μπορώ να χρησιμοποιήσω και τις δύο εισόδους ταυτόχρονα;
Όχι ταυτόχρονα — το module διαθέτει σύστημα επιλογής ενεργής εισόδου. Μπορείς να έχεις συνδεδεμένες δύο πηγές (π.χ. κινητό και laptop) και να εναλλάσσεσαι μεταξύ τους χωρίς να βγάζεις καλώδια.
