BMS 5S 100A 21V – Ολοκληρωμένη προστασία για απαιτητικά πακέτα μπαταριών Li-Ion 18650
Αν κατασκευάζετε το δικό σας πακέτο μπαταριών, η ασφάλεια είναι το παν. Ένα αξιόπιστο BMS 5S 100A 21V λειτουργεί αθόρυβα στο παρασκήνιο, προστατεύοντας την επένδυσή σας από υπερφόρτιση ή στιγμιαία βραχυκυκλώματα. Παρακολουθεί κάθε στοιχείο ξεχωριστά, εξισορροπεί αυτόματα την τάση και διακόπτει το κύκλωμα σε κλάσματα του δευτερολέπτου αν εντοπίσει οποιαδήποτε ανωμαλία.
Σημείωση: Το BMS δεν περιλαμβάνει τις μπαταρίες 18650. Πωλούνται ξεχωριστά. Είναι συμβατό και με διατάξεις 3S και 4S.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Ρεύμα αιχμής 100A — υποστηρίζει απότομες εκκινήσεις σε ηλεκτρικά εργαλεία και drones χωρίς να διακόπτει τη λειτουργία υπό φορτίο.
- Παθητική εξισορρόπηση στα 60mA — ευθυγραμμίζει την τάση μεταξύ των 5 στοιχείων σε πραγματικό χρόνο, εξασφαλίζοντας μεγαλύτερη διάρκεια ζωής και μέγιστη απόδοση σε κάθε κύκλο φόρτισης.

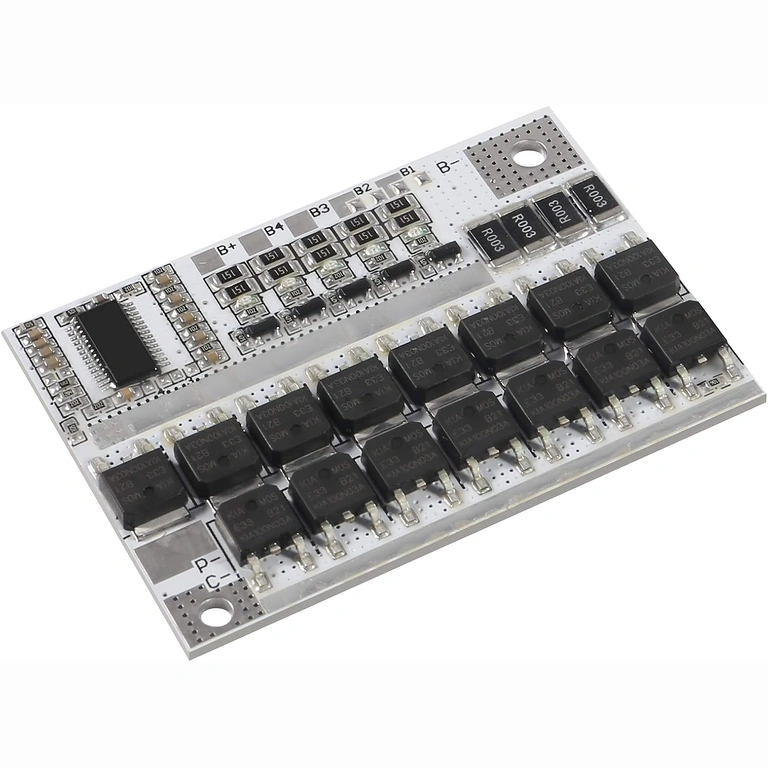

- 4 τύποι προστασίας ταυτόχρονα — προστασία από υπερφόρτιση, βαθιά αποφόρτιση, υπερένταση και βραχυκύκλωμα.
- Λεπτό προφίλ 3.4mm — χωράει σε θήκες όπου άλλα modules δεν έχουν θέση, ιδανικό για DIY power banks ή RC οχήματα με περιορισμένο χώρο.
- Λειτουργία και σε 3S και 4S — δεν περιορίζεστε σε μία διάταξη, καθώς το ίδιο module καλύπτει projects 11.1V, 14.8V ή 21V.
Λεπτομέρειες και Απόδοση
Το κύκλωμα χρησιμοποιεί ισχυρά MOSFETs, σχεδιασμένα για 80A συνεχή εκφόρτιση και 60A συνεχή φόρτιση — τιμές που καλύπτουν άνετα τις περισσότερες εφαρμογές χωρίς υπερθέρμανση υπό κανονικές συνθήκες. Η τάση αποκοπής ανά στοιχείο είναι ρυθμισμένη στα 4.25V για τη φόρτιση και 3.00V για την αποφόρτιση, προστατεύοντας τη χημεία των Li-Ion μπαταριών από πρόωρη φθορά.
Η παθητική εξισορρόπηση λειτουργεί αποβάλλοντας την πλεονάζουσα τάση από τα πιο φορτισμένα στοιχεία, φέρνοντας ολόκληρο το πακέτο στο ίδιο επίπεδο πριν ολοκληρωθεί η φόρτιση. Το αποτέλεσμα είναι μεγαλύτερη ωφέλιμη χωρητικότητα και λιγότεροι αποτυχημένοι κύκλοι λόγω ανισορροπίας. Η προστασία βραχυκυκλώματος αντιδρά σε micro-δευτερόλεπτα, πολύ πιο γρήγορα από οποιαδήποτε μηχανική ασφάλεια.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Συμβατότητα μπαταριών | Li-Ion 18650 (διάταξη 5S) |
| Ονομαστική τάση πακέτου | 21V (5 x 4.2V) |
| Συνεχές ρεύμα φόρτισης | 60A |
| Συνεχές ρεύμα εκφόρτισης | 80A |
| Ρεύμα αιχμής | 100A |
| Μέγιστη τάση ανά στοιχείο | 4.25 ± 0.05V |
| Ελάχιστη τάση ανά στοιχείο | 3.00 ± 0.025V |
| Ρεύμα εξισορρόπησης | 60mA (παθητική) |
| Προστασία βραχυκυκλώματος | Ναι |
| Προστασία υπερφόρτισης | Ναι |
| Προστασία βαθιάς αποφόρτισης | Ναι |
| Συμβατότητα 3S / 4S | Ναι |

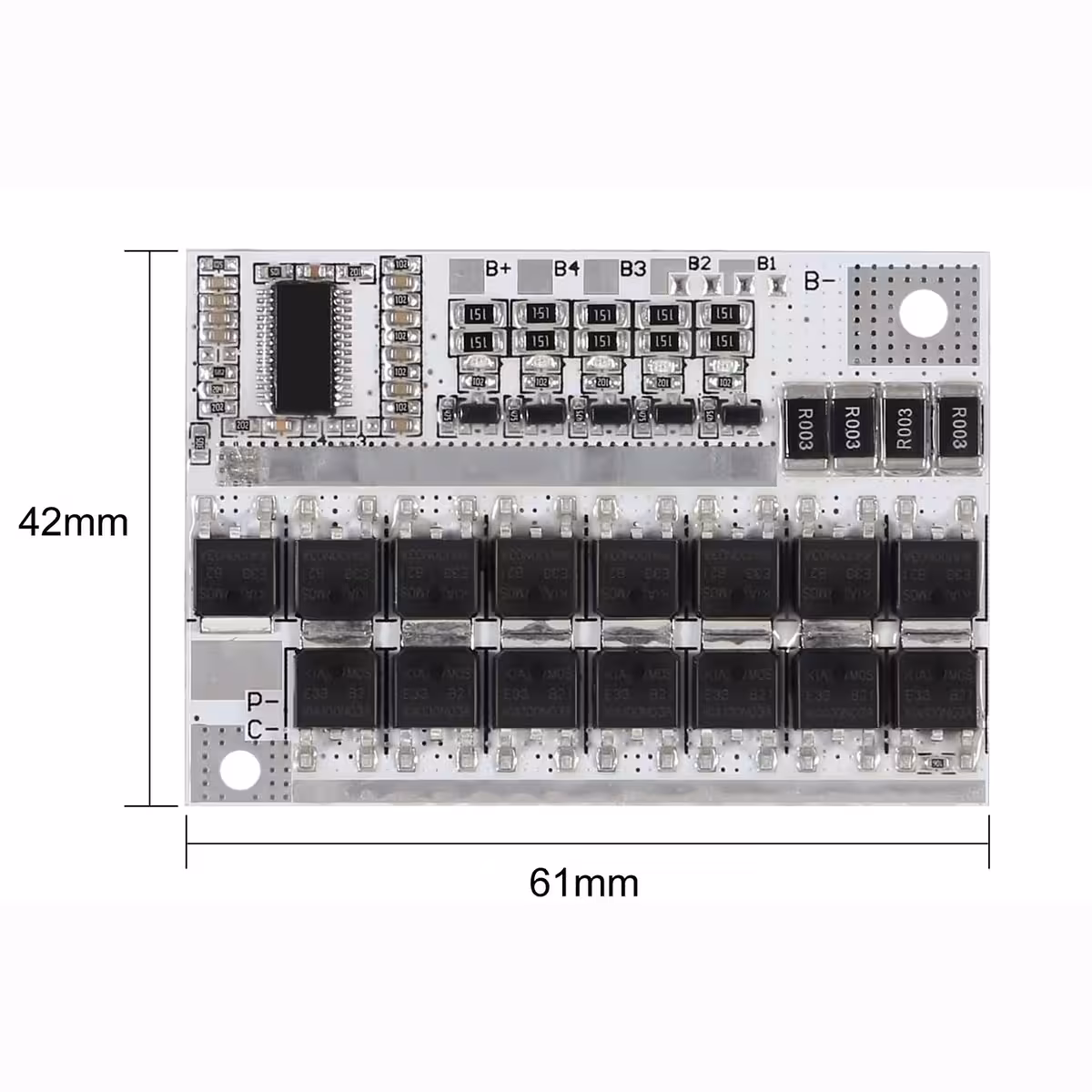

| Διαστάσεις | 62 x 42 x 3.4 mm |
Περιεχόμενα Συσκευασίας
- 1x BMS Module 5S 100A 21V
Συχνές Ερωτήσεις
Μπορώ να χρησιμοποιήσω αυτό το BMS με στοιχεία Li-Po αντί για Li-Ion 18650;
Τεχνικά ναι, καθώς οι Li-Po έχουν το ίδιο προφίλ τάσης (3.7V ονομαστική / 4.2V μέγιστη ανά στοιχείο). Ωστόσο, ελέγξτε τις προδιαγραφές των στοιχείων σας πριν τη σύνδεση, καθώς ορισμένες Li-Po μπορεί να έχουν ελαφρώς διαφορετικά όρια.
Τι συμβαίνει σε περίπτωση βραχυκυκλώματος στην έξοδο;
Το module ανιχνεύει την υπερένταση σε micro-δευτερόλεπτα και αποσυνδέει αυτόματα το κύκλωμα εκφόρτισης, προστατεύοντας τόσο τις μπαταρίες όσο και τη συσκευή σας. Μόλις αποκατασταθεί το πρόβλημα, το module επανέρχεται αυτόματα.
Λειτουργεί και με λιγότερα από 5 στοιχεία σε σειρά;
Ναι. Το module υποστηρίζει διατάξεις 3S (11.1V) και 4S (14.8V) με την ίδια πλήρη προστασία και εξισορρόπηση, χωρίς να χρειάζεστε διαφορετικό module.
Χρειάζεται ψύκτρα σε υψηλά ρεύματα;
Για συνεχή χρήση κάτω από 80A και κανονική θερμοκρασία περιβάλλοντος, το module λειτουργεί σταθερά χωρίς επιπλέον ψύξη. Αν εργάζεστε συχνά κοντά στα 100A αιχμής, ένας καλός εξαερισμός ή μια μικρή ψύκτρα στα MOSFETs θα παρατείνουν τη διάρκεια ζωής του.
Μπορώ να φορτίζω και να αποφορτίζω ταυτόχρονα από την ίδια θύρα;

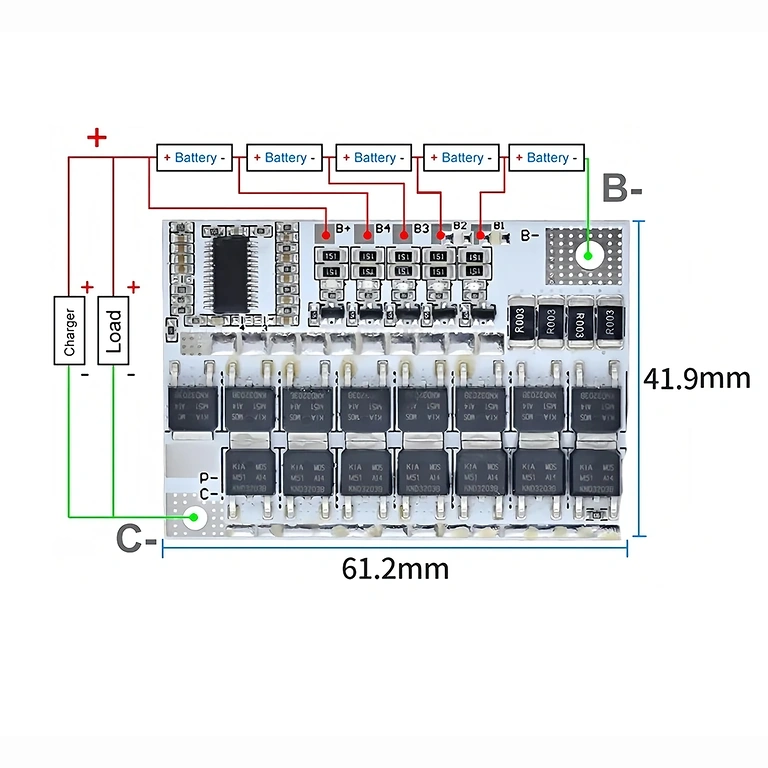

Αυτό το μοντέλο διαθέτει κοινή θύρα (common port) για φόρτιση και εκφόρτιση. Συμβουλευτείτε το διάγραμμα συνδεσμολογίας για τη σωστή καλωδίωση του φορτιστή και του φορτίου στην ίδια θύρα.
