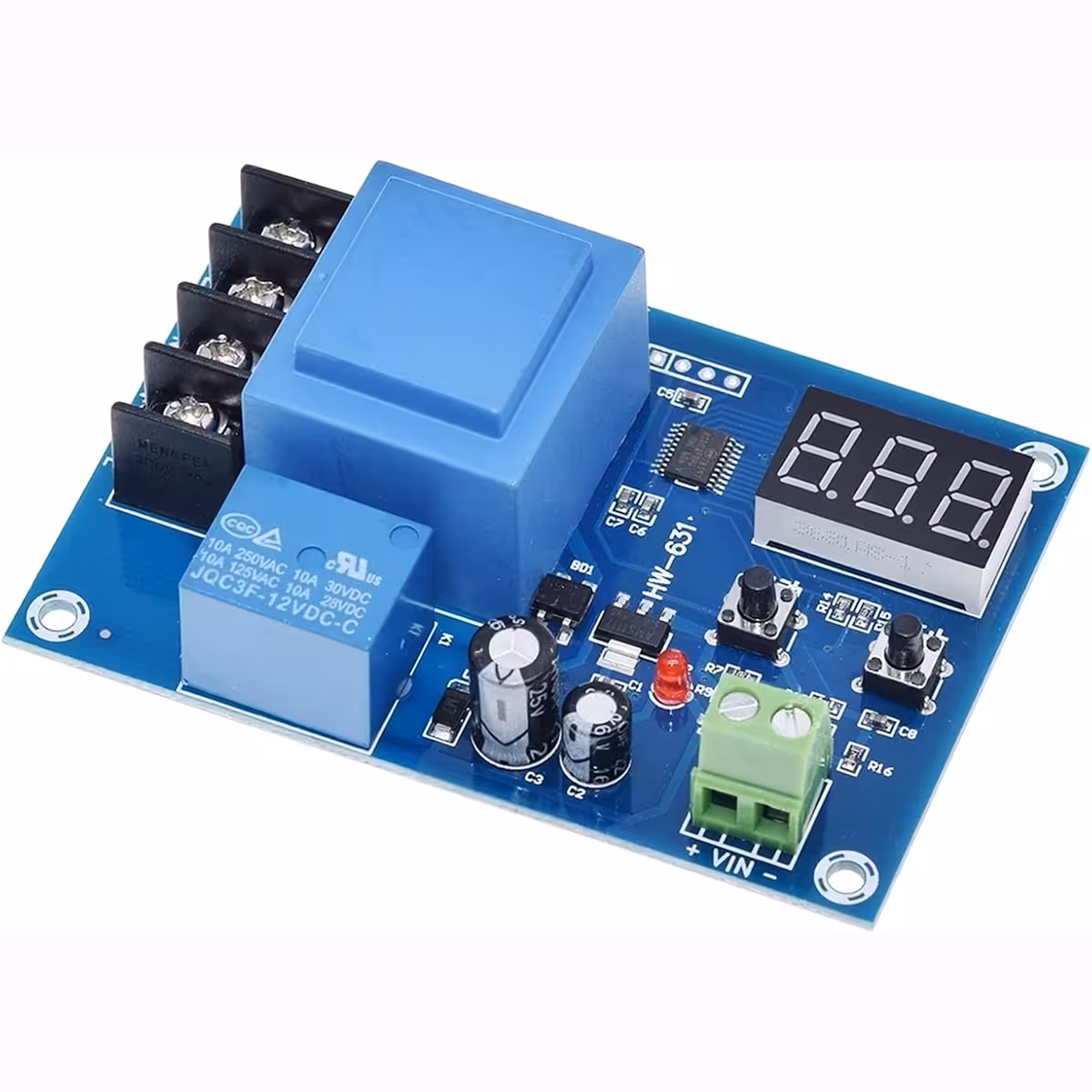

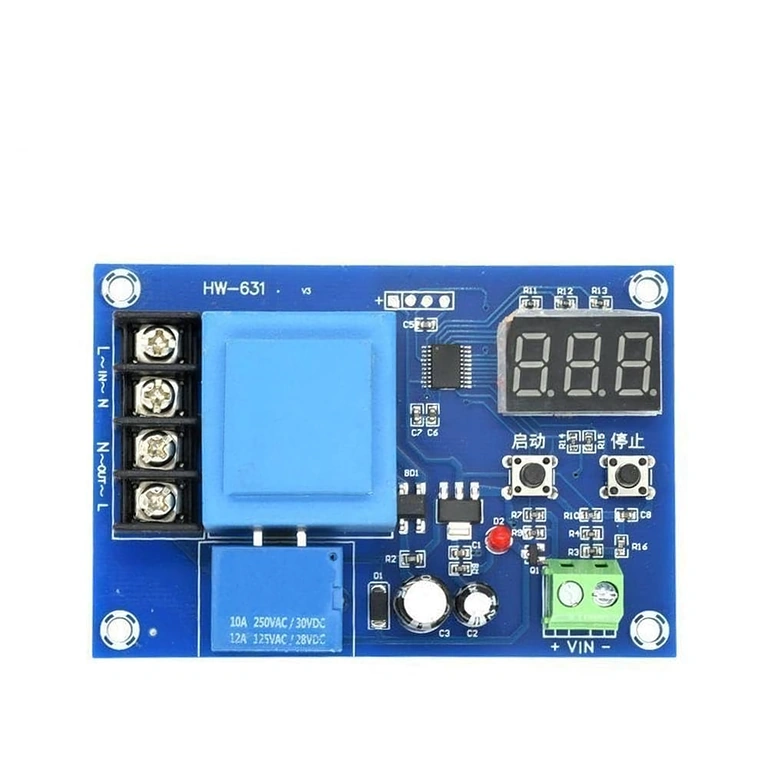

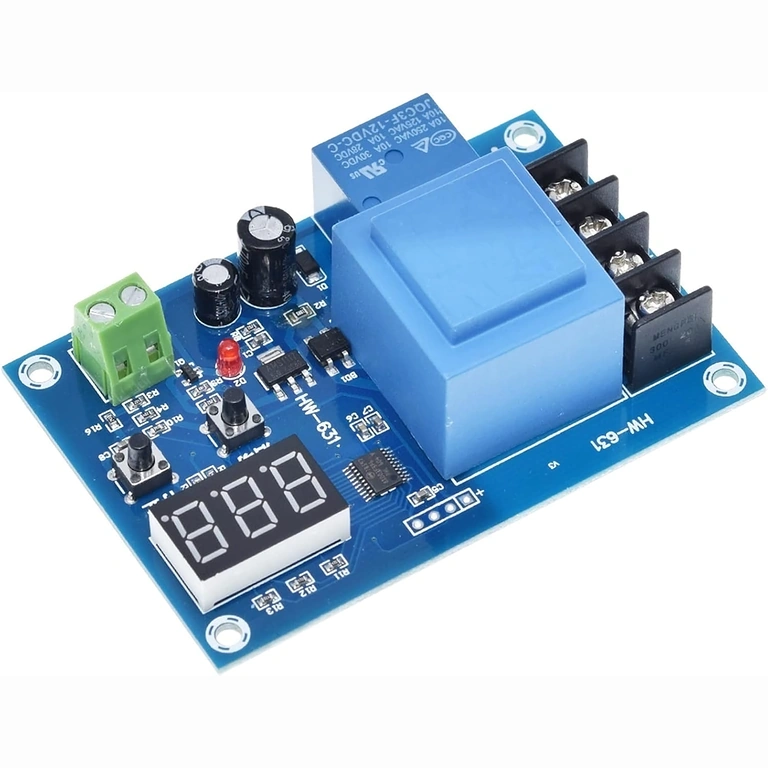

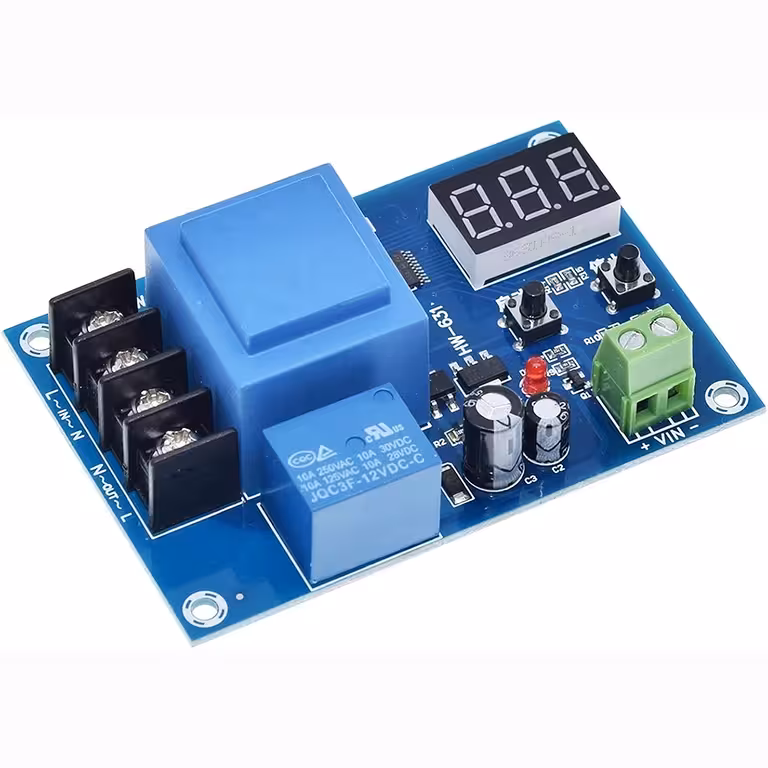

Ελεγκτής φόρτισης μπαταριών XH-M602 – Ρυθμίστε τον μία φορά και λειτουργεί αυτόματα
Ανησυχείτε για την υπερφόρτιση ή την αποφόρτιση της μπαταρίας σας; Με το module XH-M602, ορίζετε τα όρια έναρξης και διακοπής της φόρτισης μία φορά και το ενσωματωμένο ρελέ αναλαμβάνει αυτόματα ολόκληρο τον κύκλο — χωρίς χειροκίνητη παρέμβαση και χωρίς κίνδυνο φθοράς. Είναι συμβατό με τάσεις από 3.7V έως 120V, καλύπτοντας από απλές κυψέλες Li-Ion έως πολύπλοκα ηλιακά συστήματα 96V.
Σημείωση: Το XH-M602 είναι ένας ελεγκτής με ρελέ που παρακολουθεί την τάση και διακόπτει το κύκλωμα φόρτισης. Δεν παράγει το ίδιο την τάση φόρτισης, επομένως απαιτείται εξωτερικός φορτιστής ή πηγή ρεύματος συμβατή με την μπαταρία σας.
Γιατί να επιλέξετε το module XH-M602; (Κύρια πλεονεκτήματα):
- Καθολική συμβατότητα — λειτουργεί με μπαταρίες Li-Ion, Li-Polymer, LiFePO4, Ni-Cd, Ni-MH και μολύβδου (Lead-Acid), από 3.7V έως 120V.
- Αυτόματος έλεγχος μέσω ρελέ — ορίζετε τα όρια START και STOP και το module διαχειρίζεται τη φόρτιση αυτόνομα.
- Οθόνη LED με ακρίβεια 0.1V — παρακολουθείτε την τάση της μπαταρίας σε πραγματικό χρόνο με απόλυτη ακρίβεια.
- Ιδανικό για φωτοβολταϊκά — προστατεύει μπαταρίες 24V, 48V ή 72V από υπερφόρτιση σε ηλιακές εγκαταστάσεις.
- Επαναφορά σε 3 δευτερόλεπτα — πατώντας ταυτόχρονα START + STOP, η οθόνη δείχνει 888 και επιστρέφετε στις εργοστασιακές ρυθμίσεις.

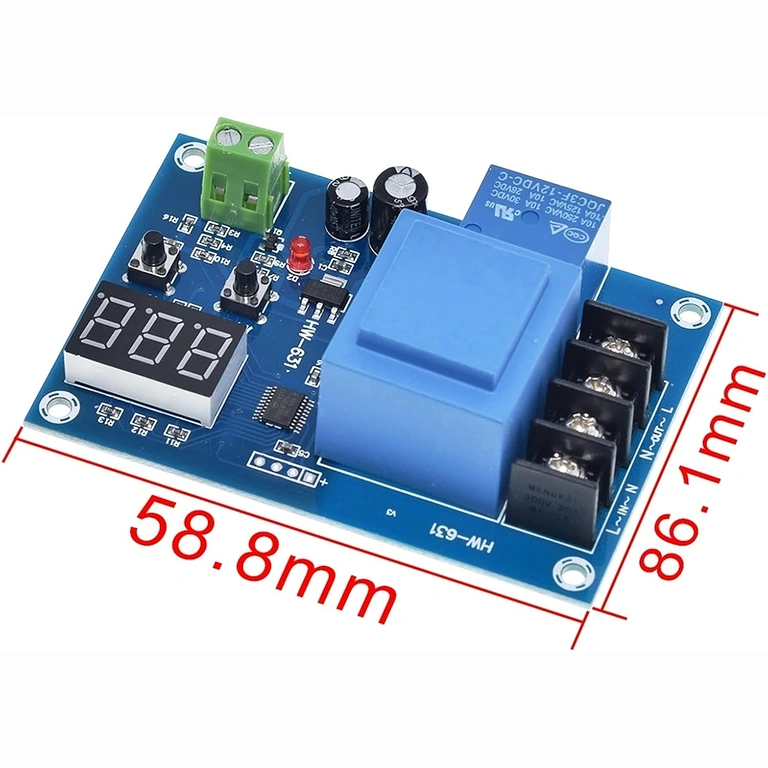

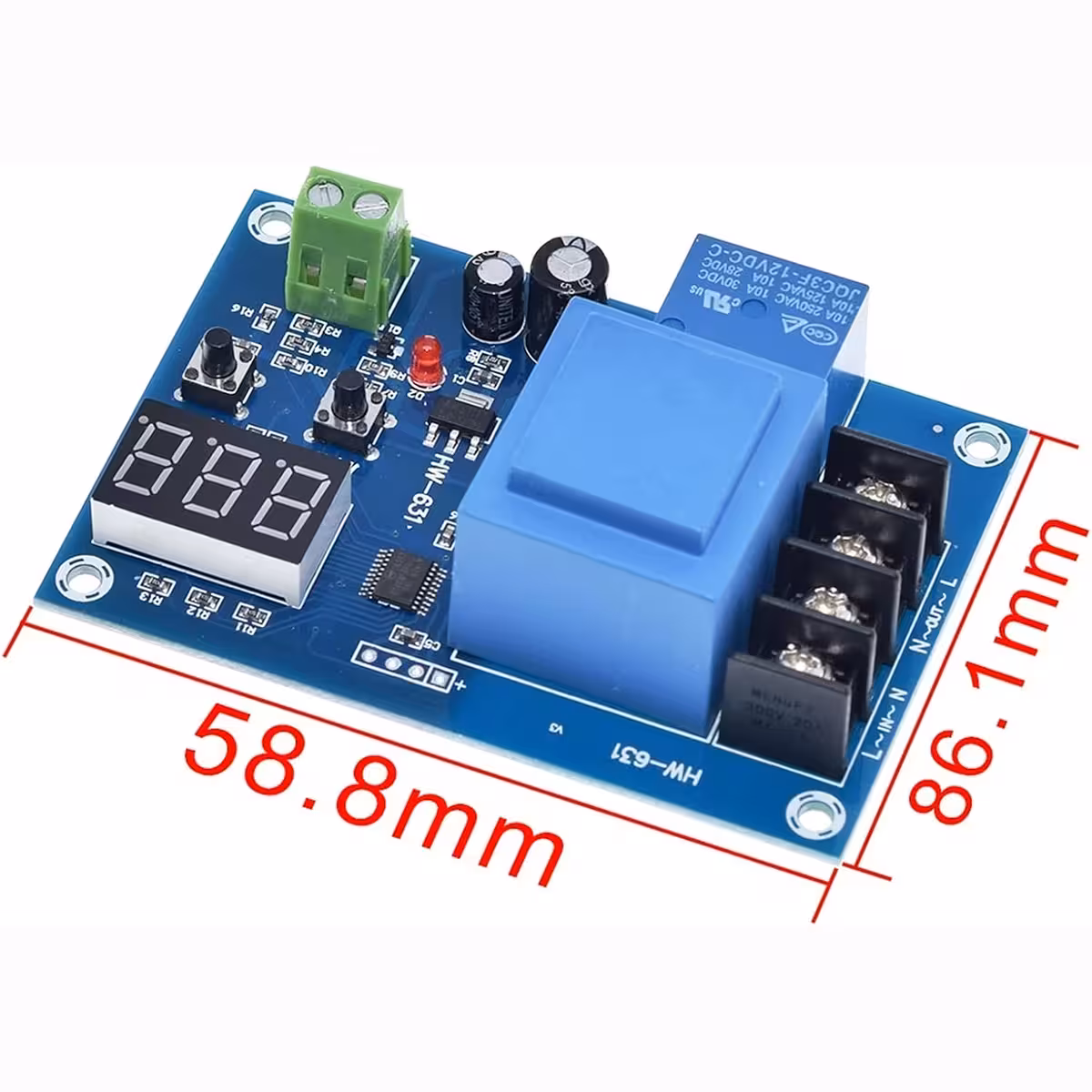

- Συμπαγής σχεδιασμός — με διαστάσεις 89 × 58 × 24 mm και βάρος 111g, ενσωματώνεται εύκολα σε οποιονδήποτε πίνακα, κουτί DIY ή σταθερή εγκατάσταση.
Τεχνικά Χαρακτηριστικά & Επιδόσεις
Στην καρδιά της συσκευής βρίσκεται ένα ρελέ μεταγωγής που συνδέει ή αποσυνδέει την πηγή φόρτισης ανάλογα με την τάση της μπαταρίας. Το όριο START ορίζει την ελάχιστη τάση για την επανέναρξη της φόρτισης, ενώ το όριο STOP διακόπτει τη διαδικασία όταν η μπαταρία φορτιστεί πλήρως. Η τροφοδοσία του module γίνεται απευθείας στα 220V AC, καθιστώντας το ιδανικό για σταθερές εφαρμογές όπως εργαστήρια, γκαράζ, φωτοβολταϊκά συστήματα ή βιομηχανικά UPS.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Μοντέλο | XH-M602 |
| Τάση παρακολούθησης μπαταρίας | 3.7V – 120V |
| Ρυθμιζόμενες τάσεις | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Τύπος ελέγχου | Ρελέ ON/OFF (αυτόματη έναρξη/διακοπή) |
| Οθόνη | LED, ακρίβεια 0.1V |
| Τροφοδοσία module | 220V AC |
| Συμβατοί τύποι μπαταριών | Li-Ion, Li-Polymer, LiFePO4, Ni-Cd, Ni-MH, Μολύβδου |
| Κύριες εφαρμογές | Αυτοκίνητα 12V, φωτοβολταϊκά, UPS, ηλεκτρικά οχήματα, DIY |
| Διαστάσεις | 89 × 58 × 24 mm |
| Βάρος | 111g |
Οδηγίες Προγραμματισμού και Χρήσης
- Ρύθμιση ορίου START: Κρατήστε πατημένο το κουμπί START για 3 δευτερόλεπτα μέχρι να αναβοσβήσει η ένδειξη, ρυθμίστε την επιθυμητή τάση με τα πλήκτρα + και – και επιβεβαιώστε με το START.
- Ρύθμιση ορίου STOP: Κρατήστε πατημένο το κουμπί STOP για 3 δευτερόλεπτα μέχρι να αναβοσβήσει η ένδειξη, ρυθμίστε την τάση διακοπής με τα πλήκτρα + και – και επιβεβαιώστε με το STOP.
- Επαναφορά εργοστασιακών ρυθμίσεων: Πατήστε ταυτόχρονα τα κουμπιά START και STOP μέχρι να εμφανιστεί στην οθόνη η ένδειξη 888.

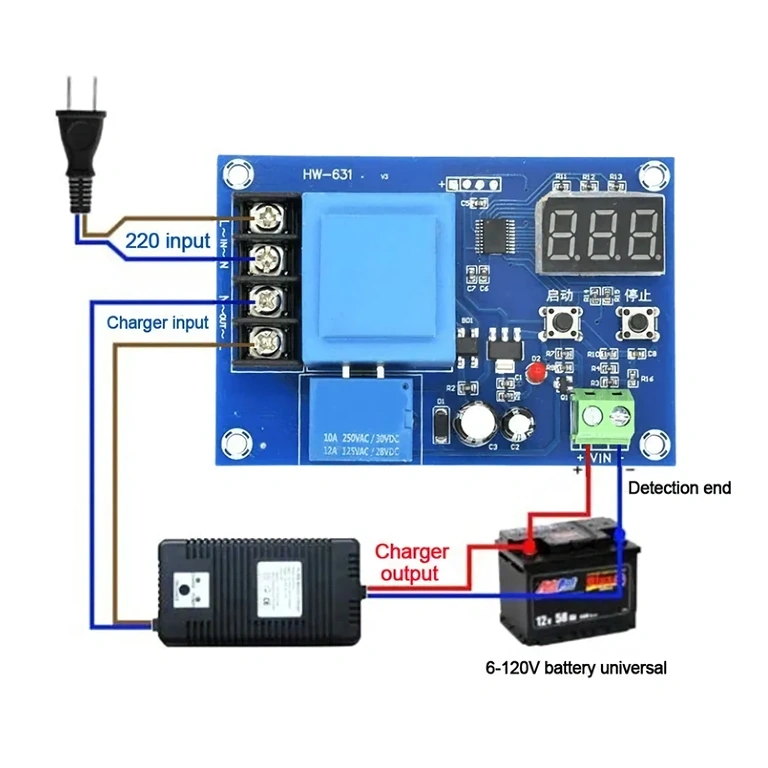

- Σύνδεση μπαταρίας: Συνδέστε τους ακροδέκτες του module στην μπαταρία τηρώντας την πολικότητα (+ και –) και την πηγή φόρτισης στην έξοδο του ρελέ.
- Λειτουργία: Μόλις επιτευχθεί το όριο STOP, το ρελέ αποσυνδέεται αυτόματα. Όταν η τάση πέσει κάτω από το όριο START, το ρελέ ενεργοποιείται ξανά.
Περιεχόμενα Συσκευασίας
- 1 × Ελεγκτής φόρτισης μπαταριών XH-M602
Συχνές Ερωτήσεις
Είναι κατάλληλο για μπαταρία αυτοκινήτου 12V;
Ναι. Μπορείτε να ορίσετε το STOP στα 14.4V (πλήρης φόρτιση) και το START στα 12.0V (ελάχιστη αποδεκτή τάση), και το ρελέ θα διαχειρίζεται αυτόματα τον κύκλο για οποιαδήποτε μπαταρία μολύβδου 12V.
Μπορεί να χρησιμοποιηθεί σε φωτοβολταϊκά συστήματα;
Βεβαίως, είναι μία από τις πιο συνηθισμένες εφαρμογές του. Ελέγχει τη σύνδεση της πηγής φόρτισης (πάνελ + ρυθμιστής) με μπαταρίες 24V, 48V ή 72V, προστατεύοντας από υπερφόρτιση ανεξάρτητα από τις διακυμάνσεις της ηλιακής ενέργειας.
Παράγει το module την τάση φόρτισης;
Όχι. Το XH-M602 είναι ελεγκτής, όχι φορτιστής. Παρακολουθεί την τάση της μπαταρίας και δίνει εντολή στο ρελέ να συνδέσει ή να αποσυνδέσει την εξωτερική σας πηγή φόρτισης. Θα χρειαστείτε έναν ξεχωριστό φορτιστή συμβατό με τον τύπο της μπαταρίας σας.
Πόσο ακριβής είναι η μέτρηση της τάσης;
Η οθόνη LED παρέχει ανάλυση 0.1V, η οποία είναι επαρκής για τη σωστή διαχείριση των κύκλων φόρτισης σε όλους τους υποστηριζόμενους τύπους μπαταριών, συμπεριλαμβανομένων των Li-Ion και LiFePO4.
