Πλακέτα BMS 3S 60A – Ολοκληρωμένη Προστασία και Εξισορρόπηση για Συστοιχίες Li-Ion 18650 14.8V
Οι απροστάτευτες μπαταρίες φθείρονται γρήγορα. Μια συστοιχία Li-Ion χωρίς ενεργή διαχείριση μπορεί να χάσει το 30–40% της χωρητικότητάς της μέσα σε λίγους μήνες εντατικής χρήσης. Η πλακέτα BMS 3S 60A δίνει τη λύση: παρακολουθεί κάθε κελί ξεχωριστά, επεμβαίνει αυτόματα σε κάθε απόκλιση και διατηρεί τη συστοιχία σας απόλυτα ισορροπημένη σε κάθε κύκλο φόρτισης.
Σημείωση: Η πλακέτα δεν περιλαμβάνει τις μπαταρίες 18650. Ελέγξτε την ονομαστική τάση της συστοιχίας πριν από την εγκατάσταση. Το ρεύμα των 70A υποστηρίζεται για μικρά χρονικά διαστήματα (αιχμή), ενώ το μέγιστο προτεινόμενο συνεχές ρεύμα είναι 60A.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- 60A συνεχόμενα / 70A αιχμής — υποστηρίζει κινητήρες υψηλής κατανάλωσης χωρίς πτώσεις τάσης ή ανεπιθύμητες διακοπές, ακόμη και σε απαιτητικές DIY εφαρμογές
- Παθητική εξισορρόπηση 100mA ανά κελί — αντισταθμίζει τις διαφορές μεταξύ των κελιών κατά τη φόρτιση, αποτρέποντας την ανισορροπία που μειώνει τη διάρκεια ζωής της μπαταρίας
- Τριπλή αυτόματη προστασία — από υπερφόρτιση (4.2V ±0.03V), αποφόρτιση (3.2V ±0.1V) και βραχυκύκλωμα, χωρίς να απαιτείται χειροκίνητη παρέμβαση
- 10 MOSFET ισχύος — χαμηλή εσωτερική αντίσταση, καλύτερη απαγωγή θερμότητας σε σχέση με πλακέτες 6 MOSFET και ταχύτατη απόκριση σε περίπτωση σφάλματος
- Πάχος μόλις 3.4 mm — χωράει σε περιορισμένους χώρους, όπως θήκες από δραπανοκατσάβιδα, drones ή τηλεκατευθυνόμενα μοντέλα

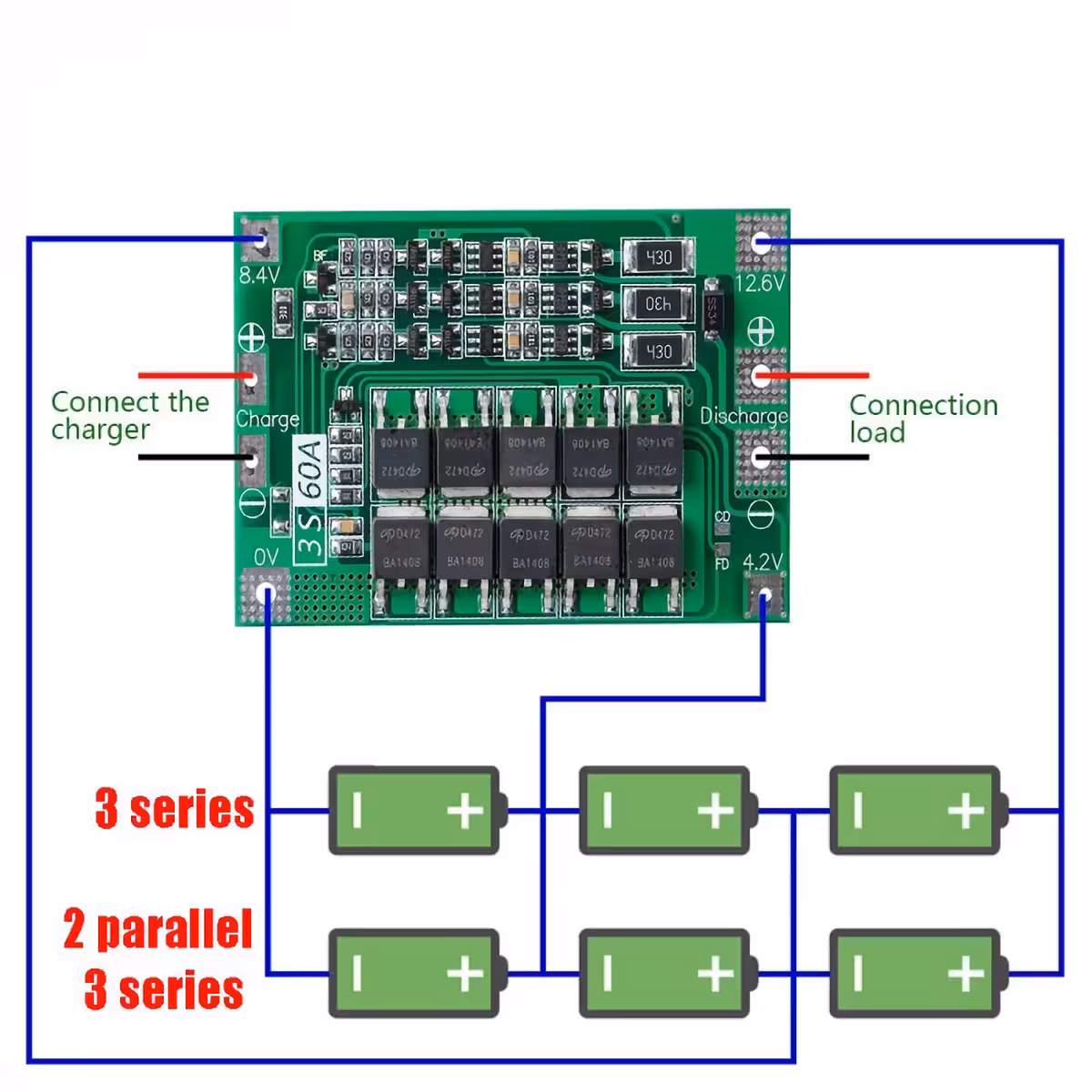

- Κοινή θύρα (B- / P- / C-) — επιτρέπει την ταυτόχρονη σύνδεση φορτιστή και φορτίου, χωρίς να χρειάζεται ξεχωριστή καλωδίωση
Τεχνικά Χαρακτηριστικά και Απόδοση

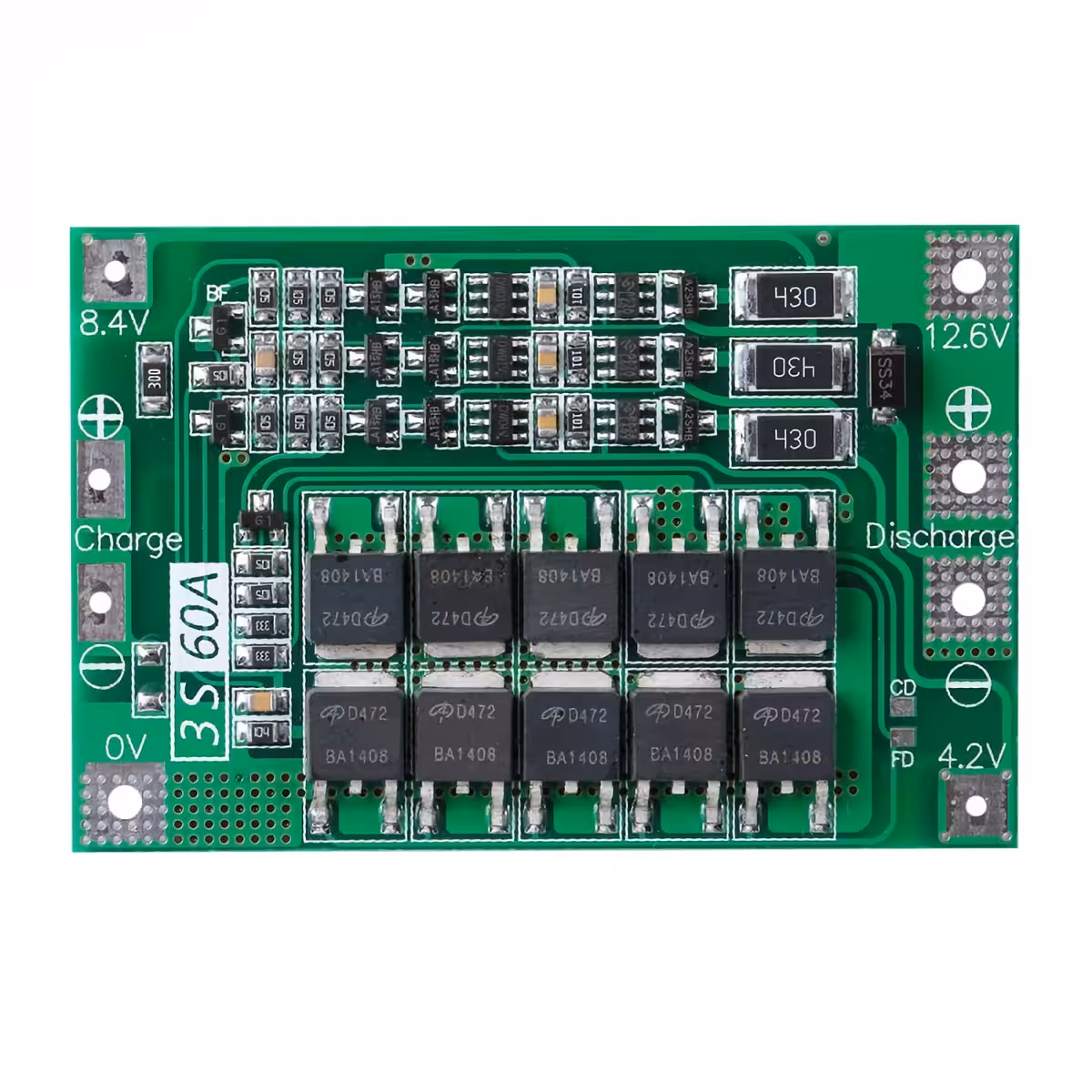

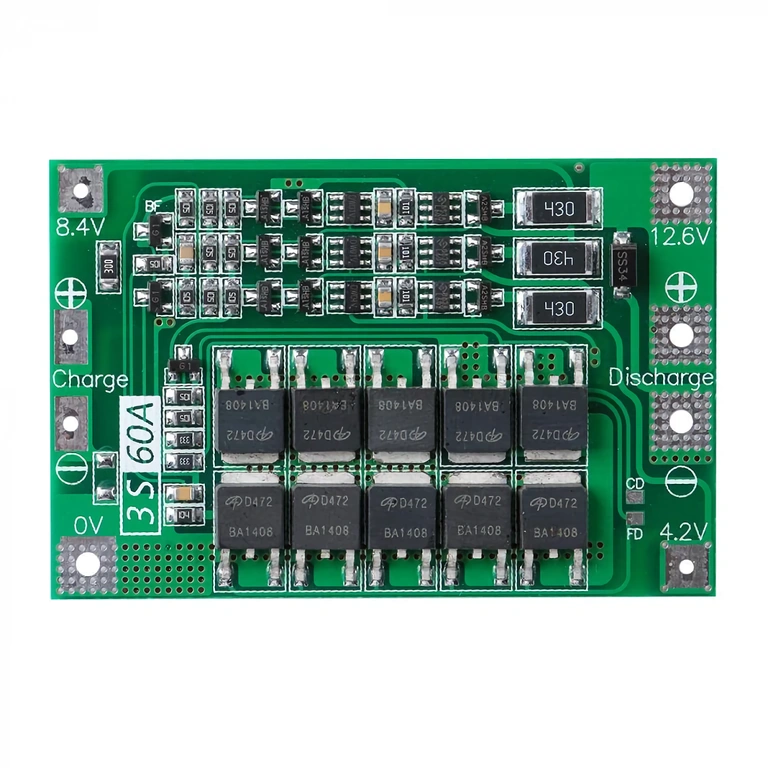

Το κύκλωμα είναι σχεδιασμένο με 10 τρανζίστορ MOSFET ισχύος τοποθετημένα συμμετρικά, μειώνοντας τη συνολική εσωτερική αντίσταση και τις απώλειες ενέργειας υπό φορτίο. Τα όρια προστασίας είναι εργοστασιακά ρυθμισμένα για την τυπική χημεία Li-Ion: 4.2V για την υπερφόρτιση και 3.2V για την αποφόρτιση — τιμές που προστατεύουν τα κελιά χωρίς να περιορίζουν τη διαθέσιμη χωρητικότητα.
Το σύστημα παθητικής εξισορρόπησης λειτουργεί αποκλειστικά κατά τη φόρτιση, διαχέοντας την περίσσεια ενέργειας από τα πιο φορτισμένα κελιά μέσω ειδικών αντιστάσεων. Το μέγιστο ρεύμα φόρτισης είναι 15A, συμβατό με τους επαγγελματικούς φορτιστές 3S της αγοράς. Για ρεύματα εκφόρτισης μεταξύ 20–30A, η πλακέτα λειτουργεί χωρίς πρόσθετη ψύξη, ενώ κοντά στο όριο των 60A προτείνεται επαρκής αερισμός.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Διαμόρφωση μπαταρίας | 3S (Li-Ion 18650) |
| Ονομαστική τάση συστοιχίας | 14.8V (φορτιστής: 12.6V έξοδος) |
| Μέγιστο ρεύμα φόρτισης | 15A |
| Μέγιστο ρεύμα εκφόρτισης (συνεχές) | 60A |
| Μέγιστο ρεύμα εκφόρτισης (αιχμή) | 70A |
| Προστασία υπερφόρτισης | 4.2V ± 0.03V ανά κελί |
| Προστασία αποφόρτισης | 3.2V ± 0.1V ανά κελί |
| Ρεύμα εξισορρόπησης | 100mA ανά κελί |
| Αριθμός MOSFET | 10 |
| Διαστάσεις | 62 × 42 × 3.4 mm |
| Προστασία βραχυκυκλώματος | Ναι (αυτόματη, επαναφορά με την απομάκρυνση του φορτίου) |
| Τοπολογία θύρας | Κοινή θύρα (B- / P- / C-) |
| Προτεινόμενες εφαρμογές | Δραπανοκατσάβιδα, ηλεκτρικά κατσαβίδια, drones, RC, ρομποτικές σκούπες, DIY |
Περιεχόμενα Συσκευασίας
- 1 × Πλακέτα BMS 3S 60A για μπαταρίες Li-Ion 18650
Συχνές Ερωτήσεις
Λειτουργεί με οποιαδήποτε μπαταρία 18650, ανεξαρτήτως χωρητικότητας;
Ναι. Η πλακέτα BMS 3S 60A είναι συμβατή με οποιοδήποτε κελί Li-Ion 18650, ανεξάρτητα από τη χωρητικότητα (mAh). Η εξισορρόπηση είναι πιο αποτελεσματική αν χρησιμοποιείτε κελιά του ίδιου μοντέλου και χωρητικότητας, καθώς οι μεγάλες διαφορές μεταξύ των κελιών επιβραδύνουν τη διαδικασία.
Τι συμβαίνει σε περίπτωση βραχυκυκλώματος;
Η πλακέτα ανιχνεύει το βραχυκύκλωμα σε χιλιοστά του δευτερολέπτου και διακόπτει αυτόματα το κύκλωμα εκφόρτισης μέσω των MOSFET. Η μπαταρία και η συσκευή σας προστατεύονται. Η επαναφορά γίνεται αυτόματα μόλις απομακρυνθεί το βραχυκύκλωμα — δεν απαιτείται χειροκίνητη επέμβαση.
Τι τάση πρέπει να έχει ο φορτιστής;
Για μια συστοιχία 3S Li-Ion, ο φορτιστής πρέπει να παρέχει ακριβώς 12.6V στην έξοδο — την τάση πλήρους φόρτισης για 3 κελιά σε σειρά. Χρησιμοποιήστε έναν ειδικό φορτιστή 3S με περιορισμό ρεύματος, καθώς ένας ακατάλληλος φορτιστής μπορεί να καταστρέψει τα κελιά, ακόμη και με το BMS εγκατεστημένο.
Χρειάζεται ψύκτρα σε υψηλά ρεύματα;
Στα 20–30A, η πλακέτα λειτουργεί χωρίς πρόσθετη ψύξη. Εάν λειτουργείτε κοντά στο όριο των 60A συνεχόμενα για μεγάλα χρονικά διαστήματα, τοποθετήστε μια μικρή ψύκτρα στα MOSFET ή εξασφαλίστε ενεργό αερισμό, καθώς η παρατεταμένη υψηλή θερμοκρασία μειώνει τη διάρκεια ζωής των τρανζίστορ.
