Ψηφιακό βολτόμετρο-αμπερόμετρο πίνακα – Ταυτόχρονη ένδειξη τάσης και ρεύματος AC χωρίς συμβιβασμούς

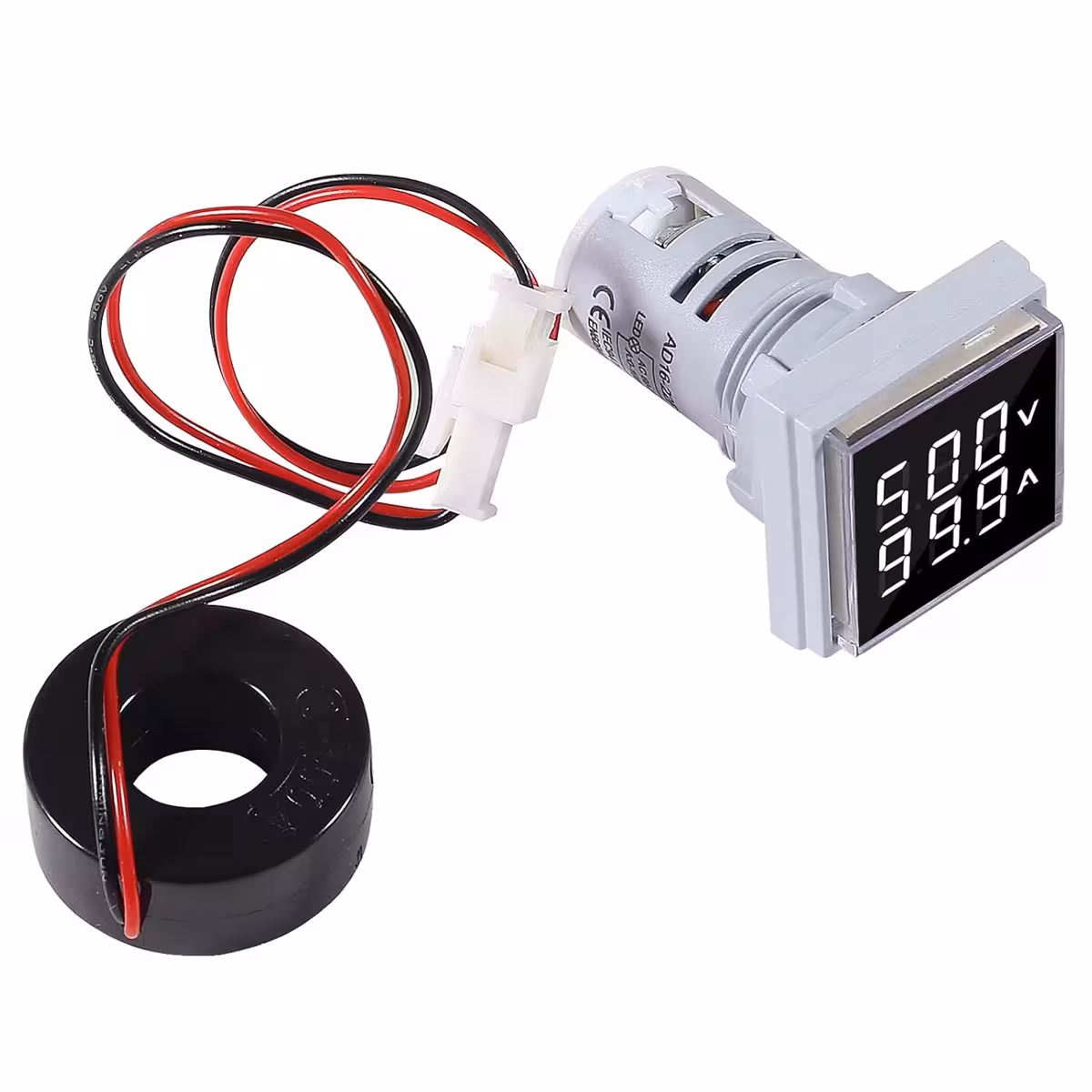

Όταν θέλετε να έχετε τον πλήρη έλεγχο του ηλεκτρολογικού σας πίνακα και να παρακολουθείτε σε πραγματικό χρόνο την τάση και την ένταση του ρεύματος, χρειάζεστε ένα όργανο που δεν σας αναγκάζει να επιλέξετε ανάμεσα στις δύο μετρήσεις. Το ψηφιακό βολτόμετρο-αμπερόμετρο AC 60–500V / 0–100A προβάλλει και τα δύο μεγέθη ταυτόχρονα σε μια ευκρινή οθόνη LED, σε ένα συμπαγές σώμα που προσαρμόζεται σε οπή 22 mm. Χωρίς διακόπτες. Χωρίς συμβιβασμούς.
Σημείωση: Η συσκευή λειτουργεί αποκλειστικά με εναλλασσόμενο ρεύμα (AC). Δεν είναι συμβατή με κυκλώματα DC. Για μέγιστη ακρίβεια σε χαμηλές εντάσεις ρεύματος, συνιστάται να περάσετε το καλώδιο της φάσης 3–5 φορές μέσα από το πηνίο μέτρησης.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Ταυτόχρονη μέτρηση χωρίς διακόπτες — η τάση και το ρεύμα εμφανίζονται ταυτόχρονα στην οθόνη, εξοικονομώντας χρόνο και αποφεύγοντας τα λάθη στην ανάγνωση
- Εύρος που καλύπτει κάθε εγκατάσταση — από 60V έως 500V και από 0 έως 100A, ιδανικό τόσο για οικιακούς πίνακες 230V όσο και για βιομηχανικές εφαρμογές
- Οθόνη LED υψηλής ευκρίνειας — οι ενδείξεις παραμένουν καθαρές ακόμα και σε συνθήκες χαμηλού φωτισμού ή όταν κοιτάτε από απόσταση
- Τοποθέτηση σε οπή 22 mm — με διαστάσεις πρόσοψης 31×31 mm, ταιριάζει απόλυτα σε πίνακες με περιορισμένο διαθέσιμο χώρο
- Μέτρηση ρεύματος χωρίς κοπή καλωδίων — το καλώδιο της φάσης περνά απλώς μέσα από το μαγνητικό δακτύλιο, χωρίς να επηρεάζεται η ακεραιότητα του κυκλώματος
- Ρυθμιζόμενη ακρίβεια μέσω πολλαπλών σπειρών — για ρεύματα κάτω των 10A, περνώντας το καλώδιο 3–5 φορές από το πηνίο, αυξάνετε σημαντικά την ευαισθησία μέτρησης
Τεχνικά Χαρακτηριστικά και Απόδοση

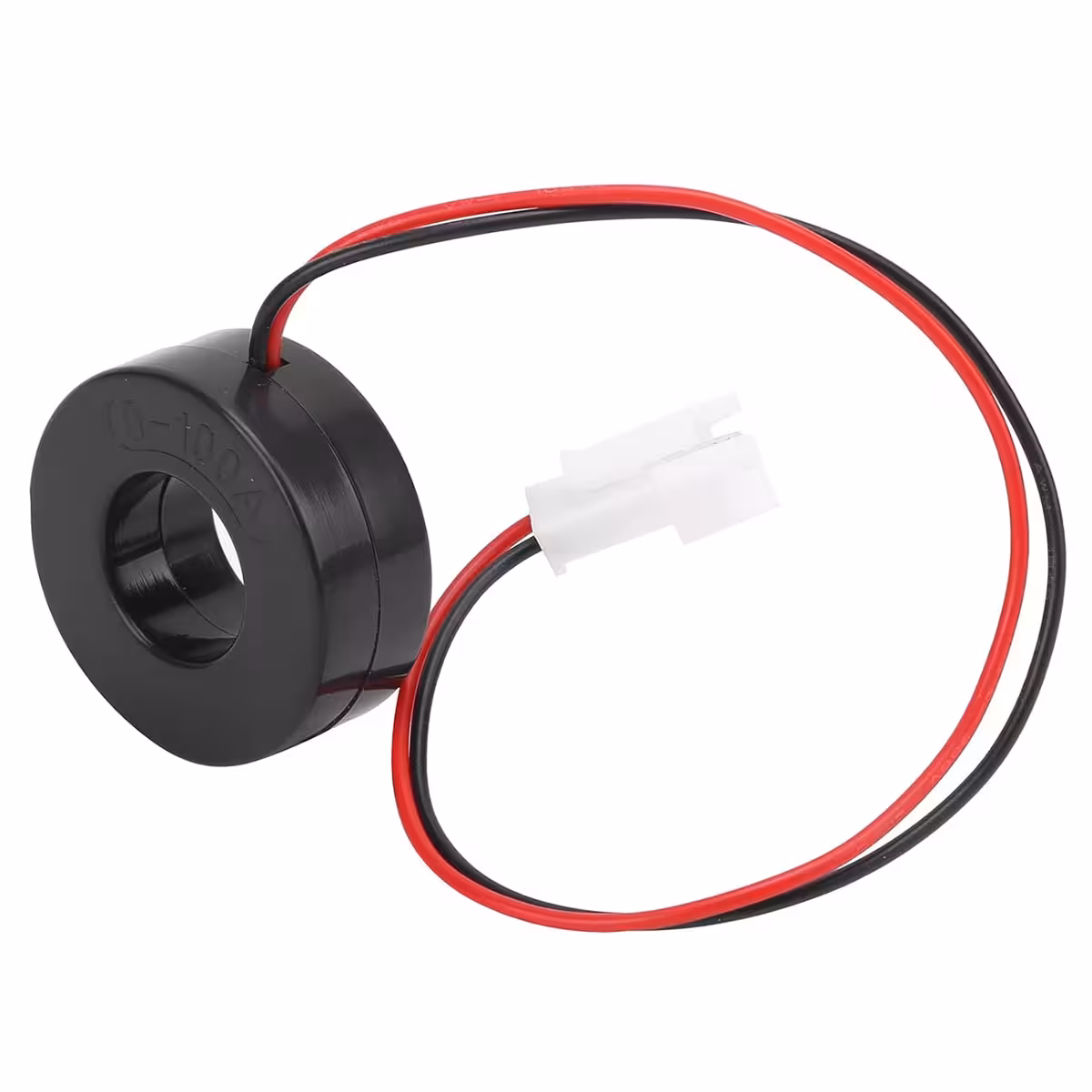

Η μονάδα ενσωματώνει ένα βολτόμετρο AC και ένα αμπερόμετρο με μετασχηματιστή έντασης σε ένα ενιαίο, compact περίβλημα. Οι ακροδέκτες L και N τροφοδοτούν τη συσκευή και μετρούν την τάση του δικτύου, ενώ η ένταση του ρεύματος ανιχνεύεται μη επεμβατικά μέσω του μαγνητικού δακτυλίου — χωρίς να χρειάζεται διακοπή του κυκλώματος ή τροποποίηση της καλωδίωσης. Το σήμα επεξεργάζεται άμεσα και προβάλλεται στην οθόνη LED υψηλής φωτεινότητας, η οποία είναι ευανάγνωστη ακόμα και σε δύσκολες συνθήκες.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Εύρος μέτρησης τάσης | 60 – 500 V AC |
| Εύρος μέτρησης ρεύματος | 0 – 100 A AC |
| Τύπος δικτύου | Μόνο εναλλασσόμενο ρεύμα (AC) |
| Τύπος οθόνης | LED, υψηλής φωτεινότητας |
| Διαστάσεις πρόσοψης | 31 × 31 mm |
| Διάμετρος οπής τοποθέτησης | 22 mm |
| Χρώμα περιβλήματος | Λευκό |
| Τρόπος μέτρησης ρεύματος | Επαγωγικός (μαγνητικός δακτύλιος, non-invasive) |
| Συστάσεις για ακρίβεια | 3 – 5 σπείρες του καλωδίου στο πηνίο (για χαμηλά ρεύματα) |
Οδηγίες Σύνδεσης και Χρήσης

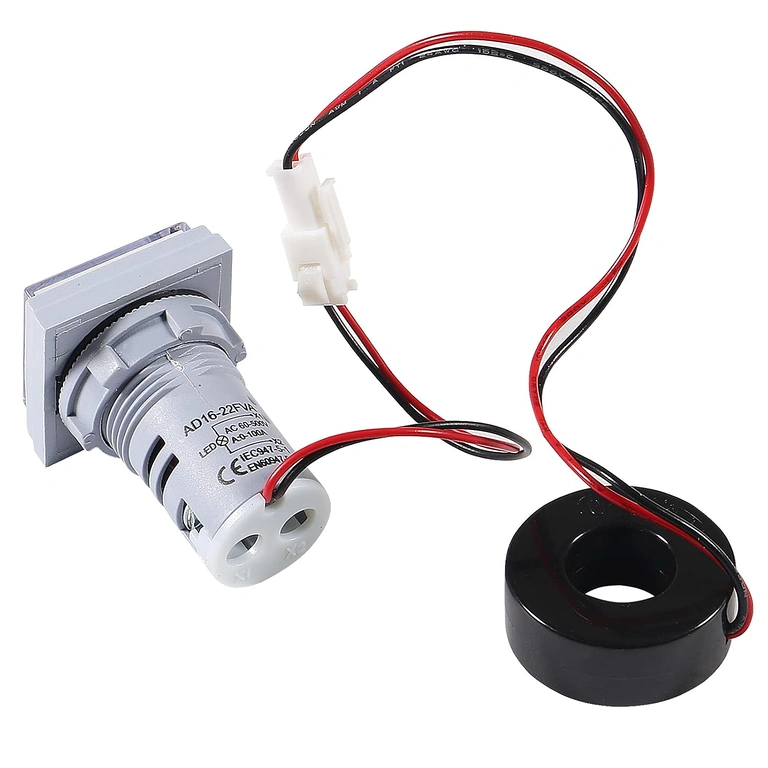

- Ανοίξτε μια κυκλική οπή διαμέτρου 22 mm στον ηλεκτρολογικό πίνακα και τοποθετήστε το όργανο.
- Συνδέστε τη φάση (L) του δικτύου στον ακροδέκτη L της συσκευής.
- Συνδέστε τον ουδέτερο (N) του δικτύου στον ακροδέκτη N της συσκευής.
- Περάστε το καλώδιο της φάσης του φορτίου μέσα από τον μαγνητικό δακτύλιο (πηνίο) — για ρεύματα κάτω από 10A, κάντε 3–5 σπείρες για μέγιστη ακρίβεια.
- Συνδέστε το άκρο του καλωδίου της φάσης στο φορτίο και τον ουδέτερο του φορτίου απευθείας στον ουδέτερο του δικτύου.
- Ενεργοποιήστε την παροχή — η οθόνη LED θα δείξει άμεσα τις τιμές τάσης και ρεύματος.
Περιεχόμενα Συσκευασίας
- 1 × Ψηφιακό Βολτόμετρο-Αμπερόμετρο AC 60–500V / 0–100A με οθόνη LED, λευκό περίβλημα
Συχνές Ερωτήσεις
Λειτουργεί και με συνεχές ρεύμα (DC);
Όχι. Η συσκευή έχει σχεδιαστεί αποκλειστικά για δίκτυα AC. Η σύνδεση σε DC μπορεί να προκαλέσει βλάβη στη μονάδα και λανθασμένες ενδείξεις.
Χρειάζεται να κόψω ή να τροποποιήσω το καλώδιο της φάσης;
Όχι. Το καλώδιο περνά απλώς μέσα από τον μαγνητικό δακτύλιο — το κύκλωμα παραμένει άθικτο και η εγκατάσταση είναι εντελώς μη επεμβατική.
Γιατί πρέπει να περάσω το καλώδιο πολλές φορές από το πηνίο;
Κάθε επιπλέον σπείρα ενισχύει το μαγνητικό πεδίο που ανιχνεύεται. Σε χαμηλά ρεύματα (κάτω από 5–10A), οι 3–5 σπείρες βελτιώνουν σημαντικά την ακρίβεια της μέτρησης.
Μπορώ να παρακολουθώ μια κοινή οικιακή συσκευή 230V;
Ναι, χωρίς πρόβλημα. Λειτουργεί άψογα σε μονοφασικό δίκτυο 230V, εφόσον η ένταση του ρεύματος του φορτίου δεν υπερβαίνει τα 100A.
Τι διαστάσεις οπής απαιτούνται για την τοποθέτηση;
Απαιτείται κυκλική οπή διαμέτρου 22 mm. Η πρόσοψη της συσκευής καταλαμβάνει επιφάνεια 31 × 31 mm.
