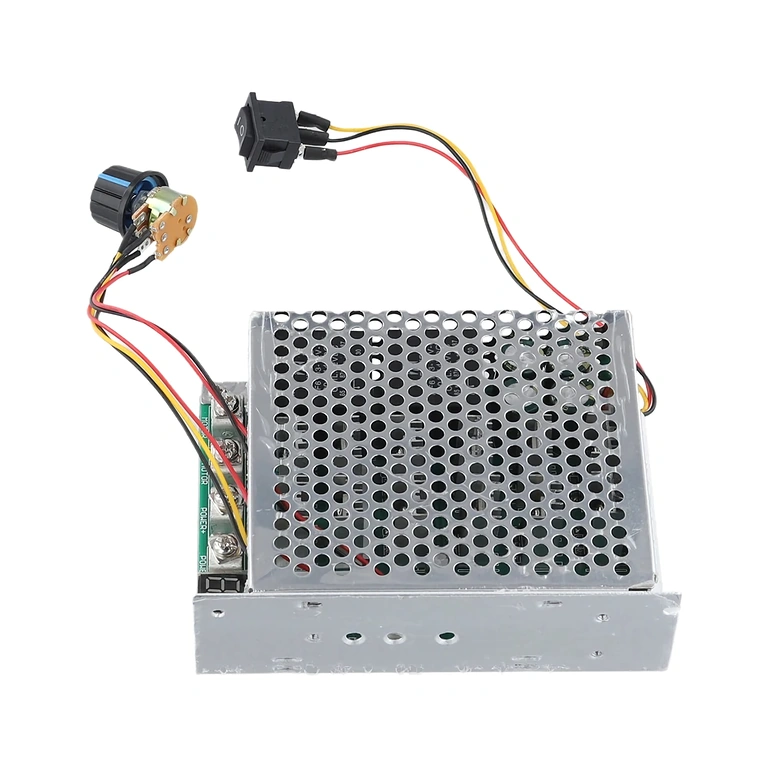

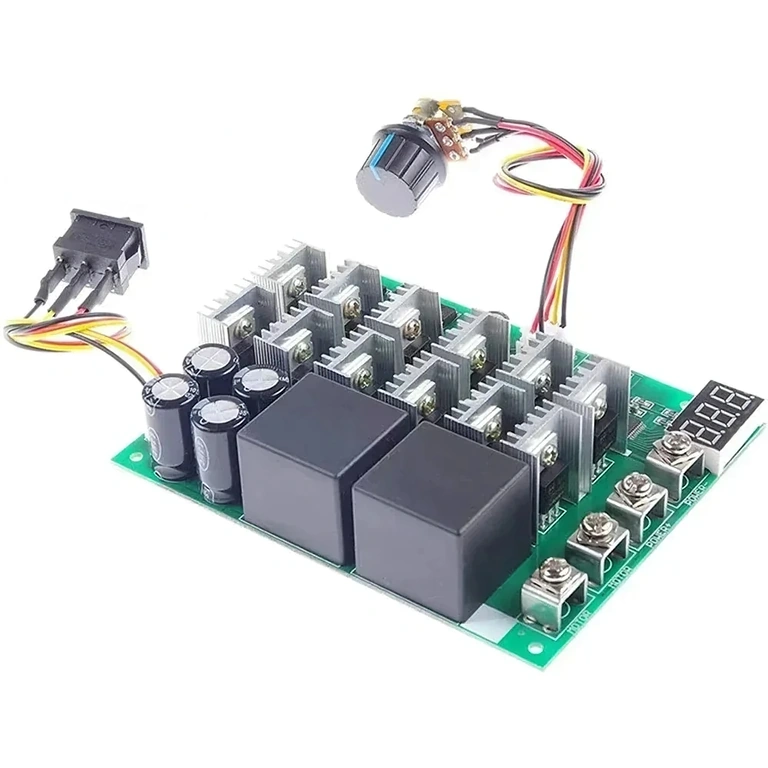

Ψηφιακός Ρυθμιστής PWM 60A/100A – Απόλυτος έλεγχος στροφών για μοτέρ DC και γεννήτριες HHO
Χρειάζεστε ακριβή έλεγχο σε ένα μοτέρ DC υψηλής ισχύος ή μήπως η γεννήτρια HHO σας παρουσιάζει ασταθή κατανάλωση ρεύματος που φθείρει τον ηλεκτρολύτη; Αυτός ο ψηφιακός ρυθμιστής PWM με ένδειξη πραγματικού χρόνου αποτελεί την ιδανική λύση. Λειτουργεί σε εύρος τάσης 10V-55V, υποστηρίζοντας 60A συνεχή ροή και αιχμές έως 100A, αποδίδοντας έως και 3000W χωρίς κανένα πρόβλημα.
Σημείωση: Είναι απαραίτητο το μοτέρ ή το φορτίο να είναι συνδεδεμένο στον ρυθμιστή πριν από την ενεργοποίηση. Η λειτουργία χωρίς φορτίο ενδέχεται να προκαλέσει βλάβη στα MOSFET.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):

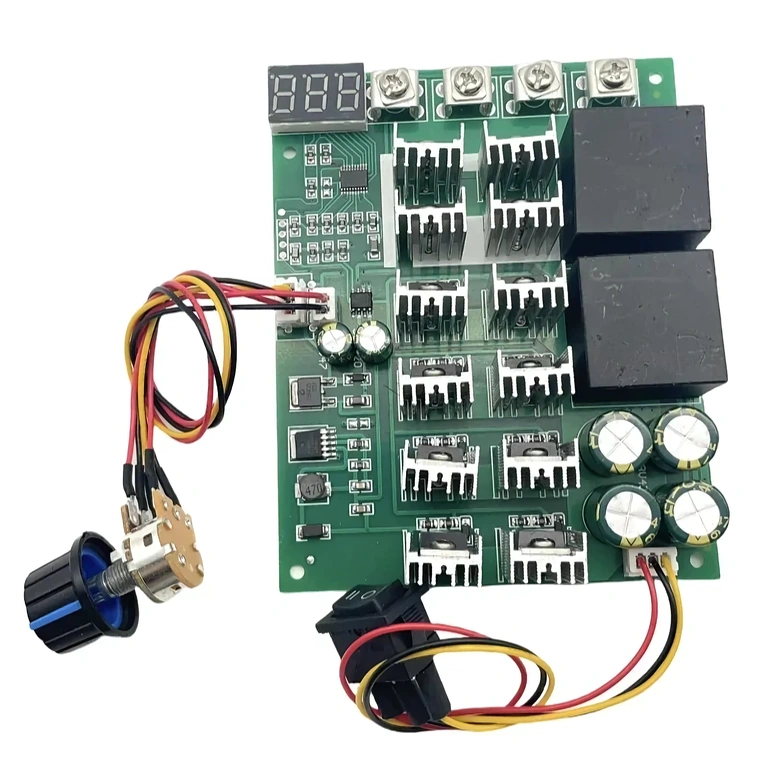

- Κλιμακούμενη ισχύς έως 3000W — λειτουργεί στα 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) ή 50V (3000W), χωρίς ανάγκη για hardware μετατροπές.

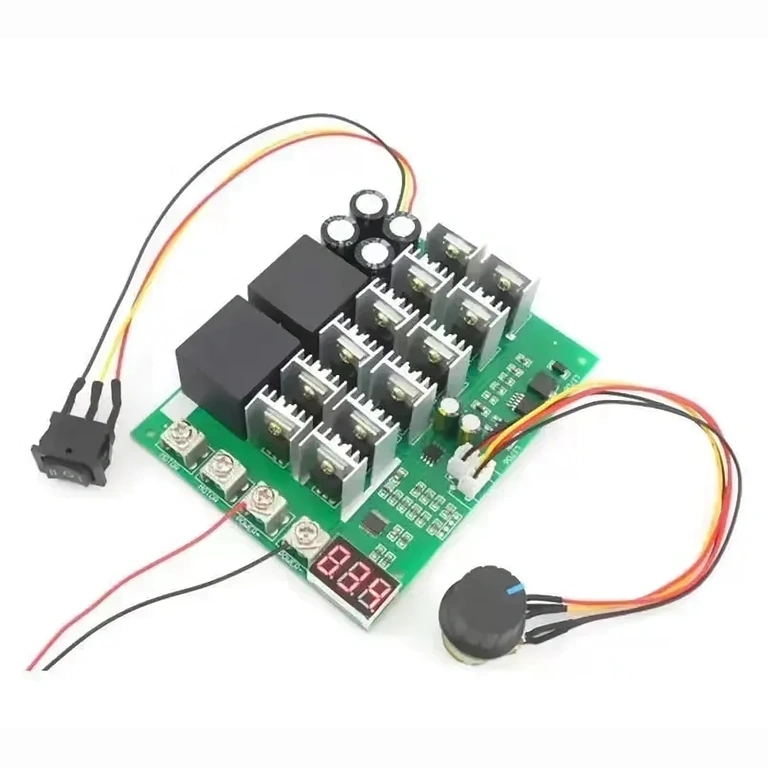

- Ψηφιακή οθόνη 0–100% — παρακολουθείτε με ακρίβεια το ποσοστό λειτουργίας του μοτέρ, χωρίς υποθέσεις.
- Αμφίδρομη αναστροφή φοράς — αλλάζετε τη φορά περιστροφής απευθείας από το κουμπί της πρόσοψης, χωρίς να αλλάζετε καλωδιώσεις.
- Συχνότητα PWM 15kHz — εξαλείφει τον ενοχλητικό ηλεκτρομαγνητικό θόρυβο και προστατεύει τα πηνία κατά τη μακροχρόνια χρήση.
- Κατανάλωση σε αναμονή μόλις 0.01A — ιδανικό για μόνιμη εγκατάσταση σε συστήματα με μπαταρίες ή φωτοβολταϊκά, χωρίς απώλειες ενέργειας.
- Συμβατότητα με γεννήτριες HHO — ελέγχει το ρεύμα προς τον ηλεκτρολύτη με ακρίβεια, αποτρέποντας την υπερφόρτωση που καταστρέφει τις πλάκες.
- Στιβαρές κλέμες σύνδεσης + ποτενσιόμετρο 7mm — εξασφαλίζουν σταθερή σύνδεση για τα καλώδια ισχύος, χωρίς χαλαρώσεις με την πάροδο του χρόνου.
Τεχνικά Χαρακτηριστικά και Απόδοση

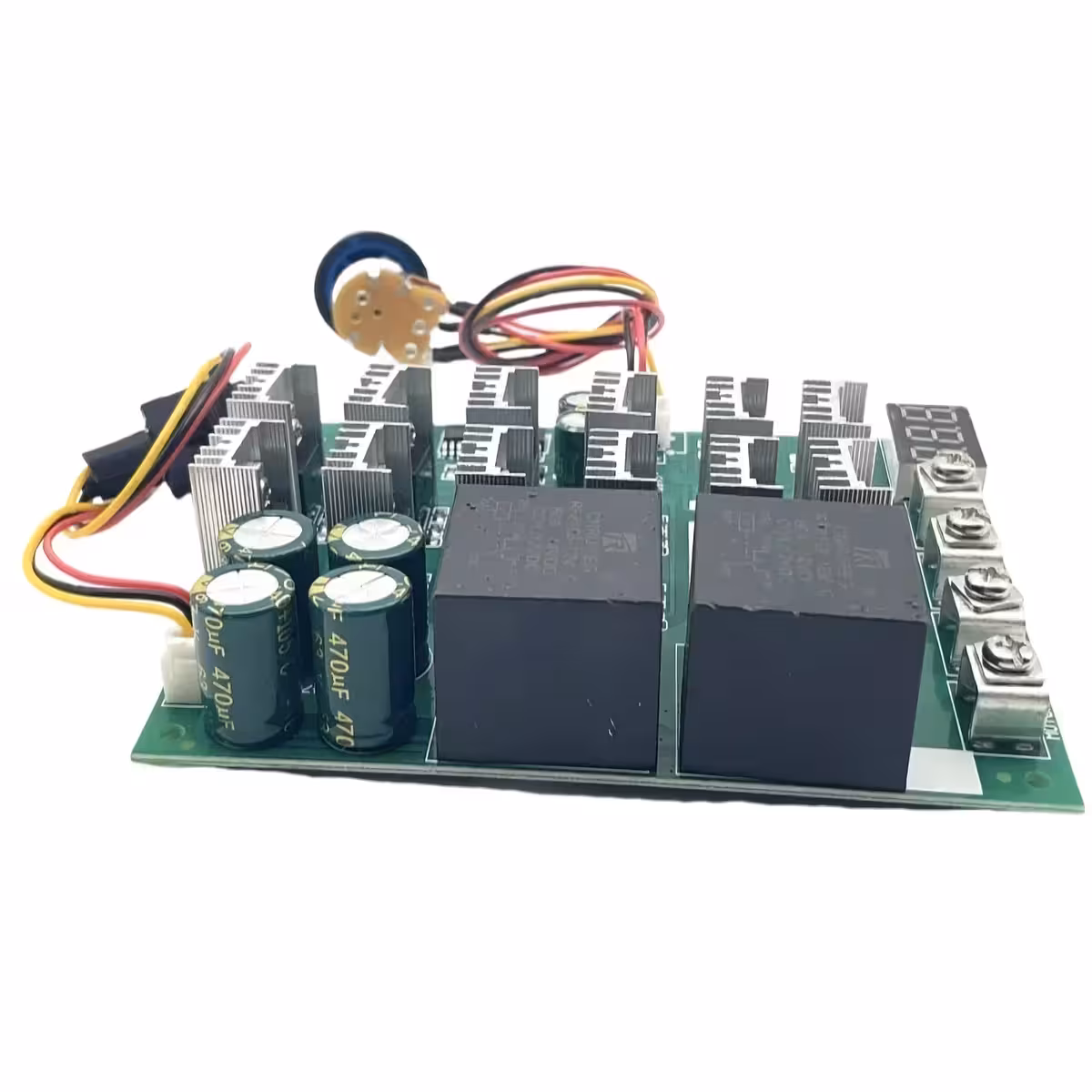

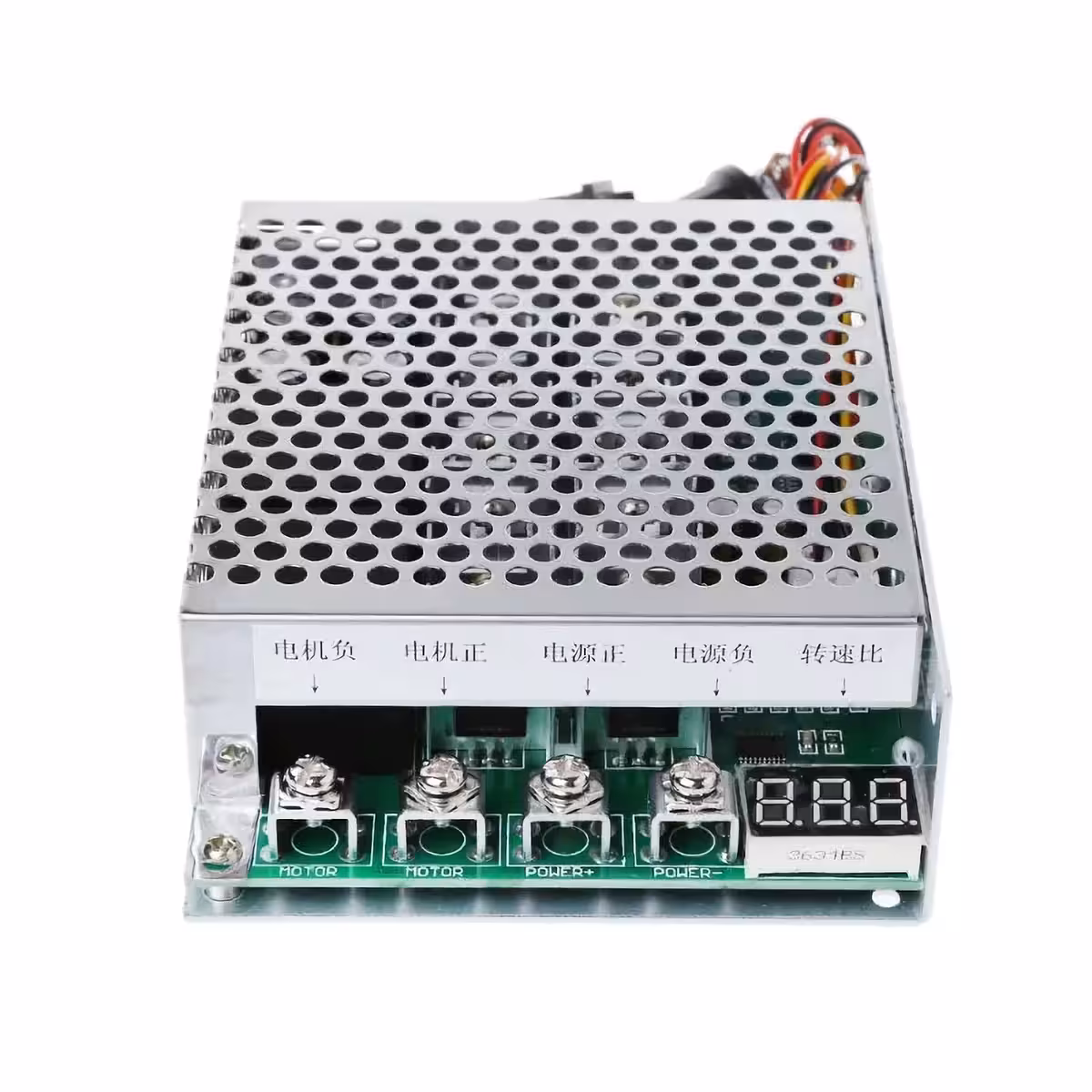

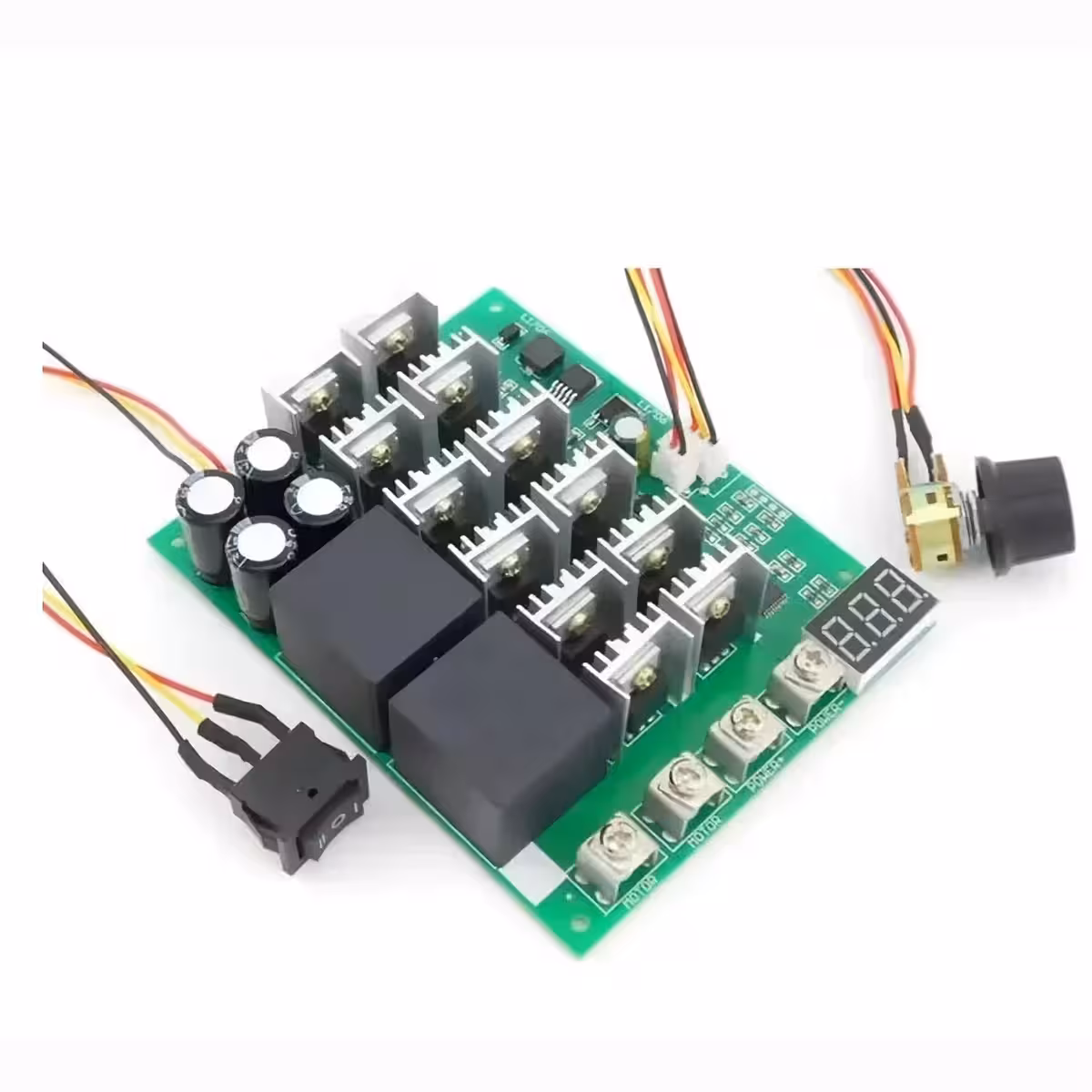

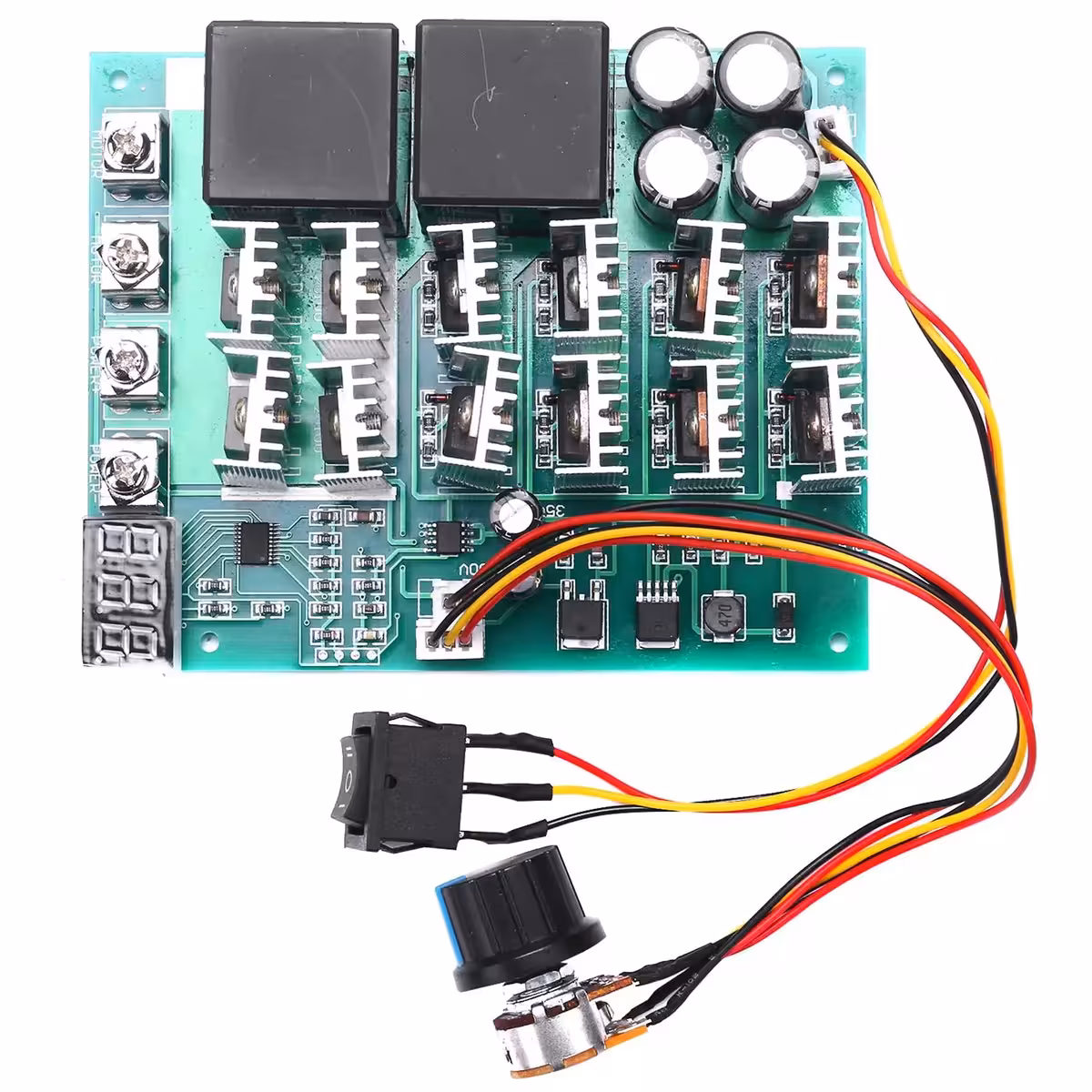

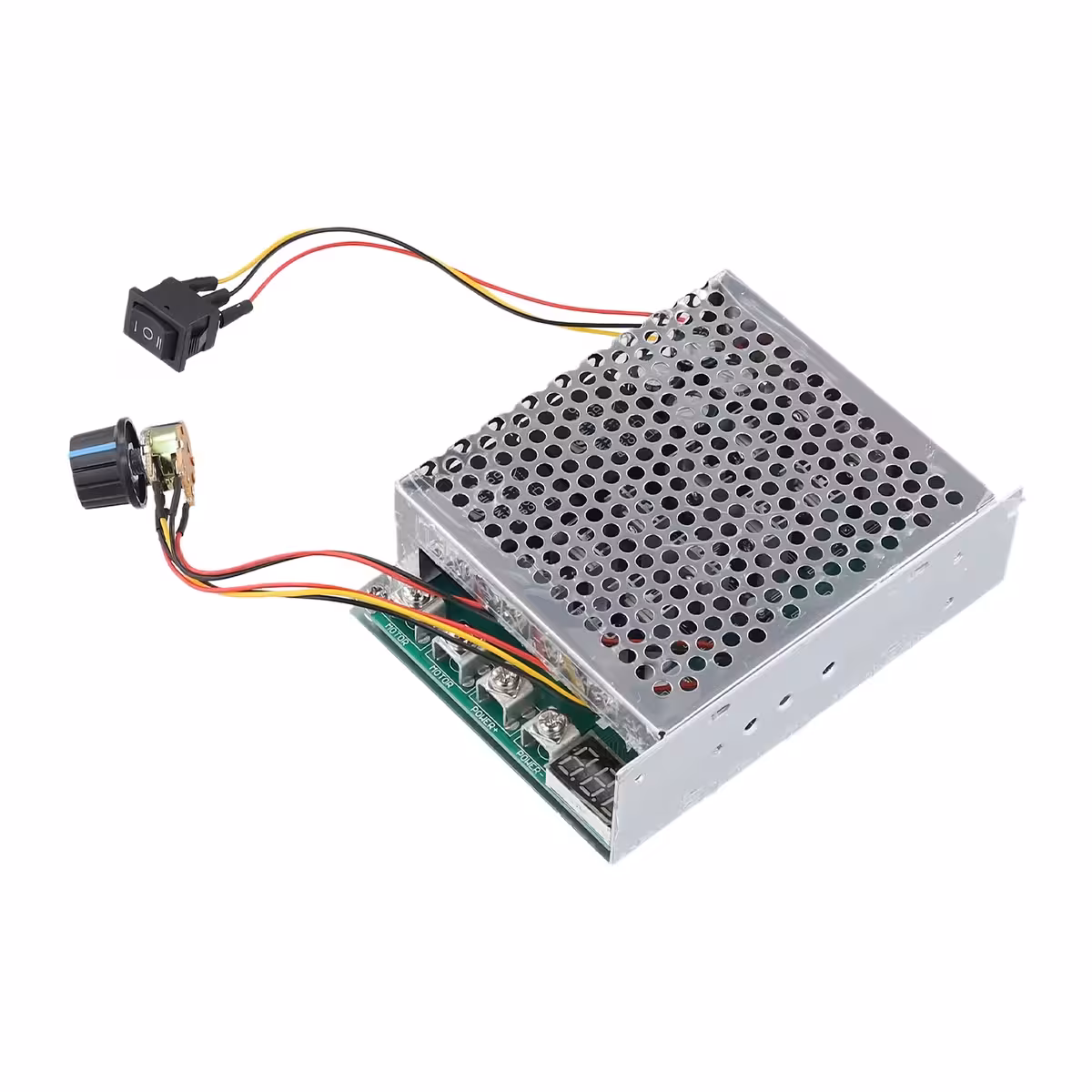

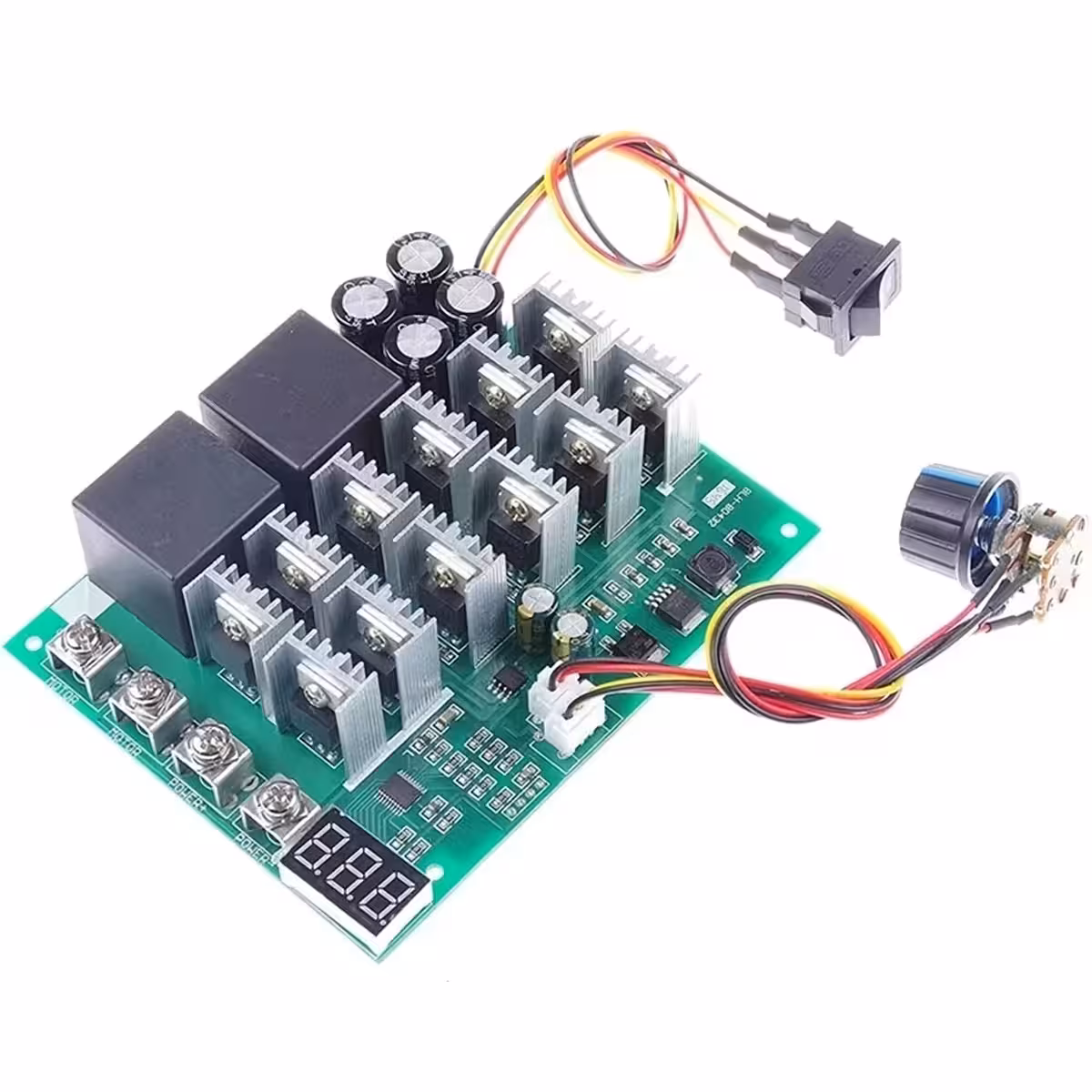

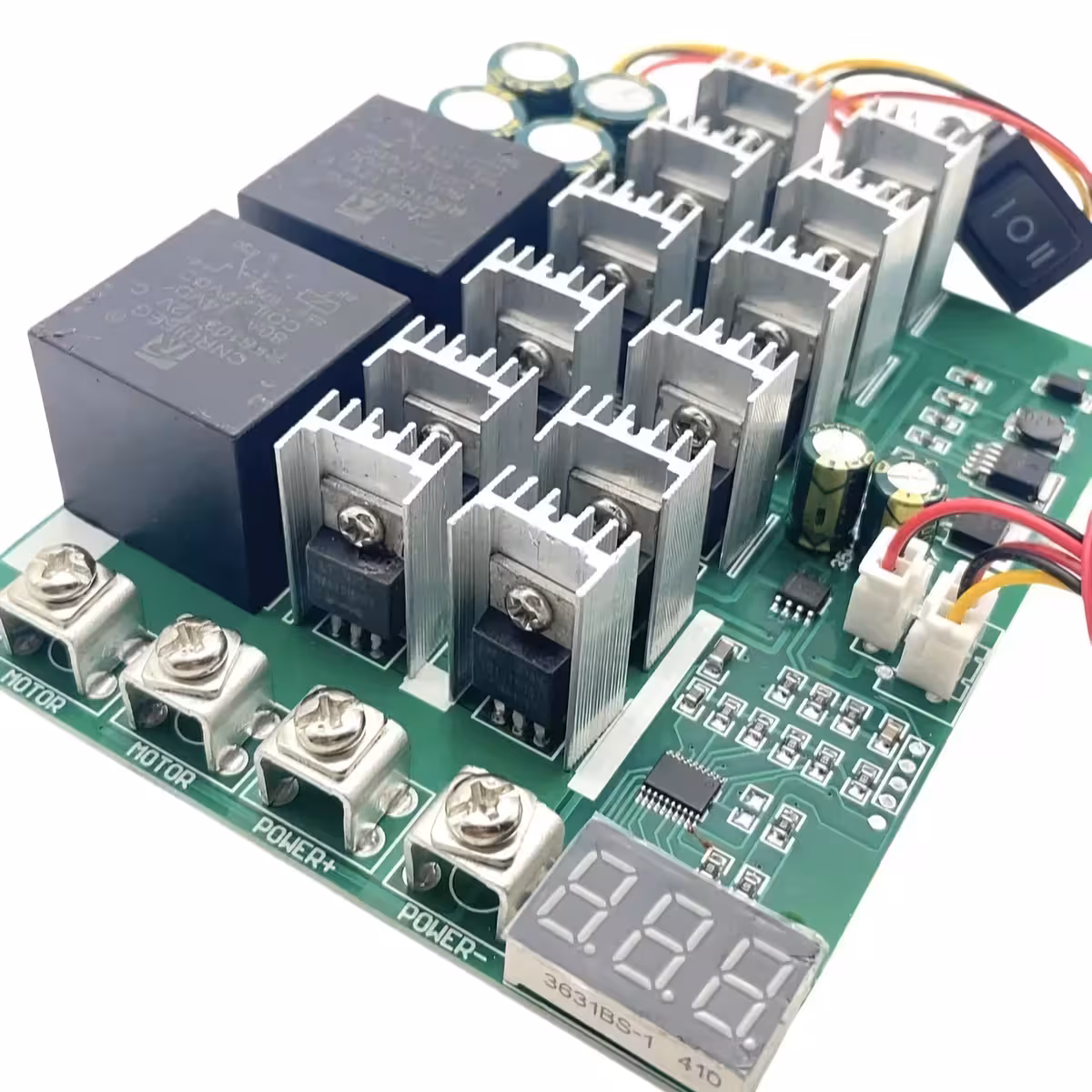

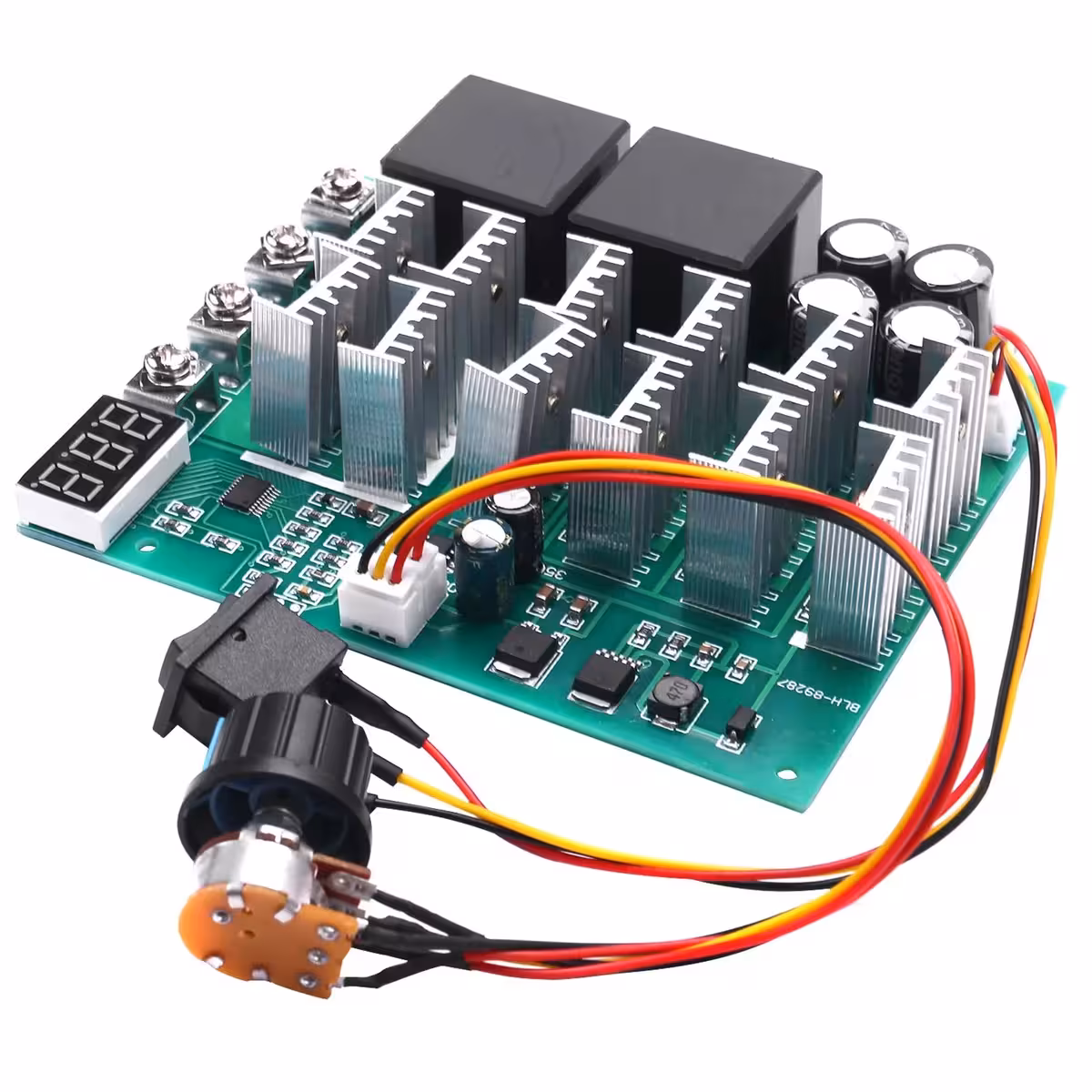

Η τεχνολογία PWM (Pulse Width Modulation) σταθερής συχνότητας 15kHz παρέχει ομαλή και γραμμική τάση στο φορτίο, χωρίς απότομες αυξομειώσεις. Τα ισχυρά MOSFET είναι σχεδιασμένα για αιχμές 100A, διασφαλίζοντας ότι οι υψηλές απαιτήσεις ρεύματος κατά την εκκίνηση των μοτέρ DC δεν θα επιβαρύνουν το κύκλωμα. Με συμπαγείς διαστάσεις 120 × 96 × 28 mm, ενσωματώνεται εύκολα σε οποιονδήποτε ηλεκτρολογικό πίνακα ή DIY κατασκευή.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση λειτουργίας | DC 10V – 55V |
| Τάση εξόδου | Γραμμική (ανάλογη του φορτίου) |
| Μέγιστο ρεύμα (αιχμή) | 100A |
| Συνεχές ρεύμα | 60A |
| Μέγιστη ισχύς στα 12V | 720W |
| Μέγιστη ισχύς στα 24V | 1440W |
| Μέγιστη ισχύς στα 36V | 2160W |
| Μέγιστη ισχύς στα 48V | 2880W |
| Μέγιστη ισχύς στα 50V | 3000W |
| Ρύθμιση ταχύτητας | Γραμμικό ποτενσιόμετρο με διακόπτη ON/OFF |
| Έλεγχος φοράς | Αμφίδρομος (εμπρός / πίσω) |
| Ψηφιακή οθόνη | 0–100% (ποσοστό ταχύτητας) |
| Συχνότητα PWM | 15kHz |
| Κατανάλωση αναμονής | 0.01A |
| Διαστάσεις πλακέτας | 120 × 96 × 28 mm |
| Συνολικές διαστάσεις | 13 × 10 × 4 cm |
| Τύπος συνδέσεων | Κλέμες + ποτενσιόμετρο 7mm |
Οδηγίες Χρήσης
- Συνδέστε την πηγή τροφοδοσίας DC (10V–55V) στις εισόδους, προσέχοντας τη σωστή πολικότητα.
- Συνδέστε το μοτέρ DC ή το φορτίο (γεννήτρια HHO κ.λπ.) στις εξόδους — μην ενεργοποιείτε τον ρυθμιστή χωρίς φορτίο.
- Ρυθμίστε το ποτενσιόμετρο στο ελάχιστο (0%) πριν από την πρώτη εκκίνηση.
- Ενεργοποιήστε τον ρυθμιστή μέσω του διακόπτη ON/OFF που είναι ενσωματωμένος στο ποτενσιόμετρο.
- Αυξήστε σταδιακά την ταχύτητα περιστρέφοντας το ποτενσιόμετρο, παρακολουθώντας την ψηφιακή ένδειξη (0–100%).
- Για την αναστροφή φοράς: φέρτε το ποτενσιόμετρο στο 0%, περιμένετε να σταματήσει πλήρως το μοτέρ, πατήστε το κουμπί κατεύθυνσης και ξεκινήστε ξανά σταδιακά.
- Για συνεχή ρεύματα άνω των 40A, εξασφαλίστε ενεργή ψύξη (εξωτερική ψύκτρα ή ανεμιστήρα) για τη διατήρηση της θερμοκρασίας σε ασφαλή επίπεδα.
Περιεχόμενα Συσκευασίας
- 1× Ψηφιακός Ρυθμιστής PWM 60A/100A 12V–55V με ψηφιακή οθόνη
Συχνές Ερωτήσεις
Μπορώ να ενεργοποιήσω τον ρυθμιστή χωρίς φορτίο για δοκιμή;
Όχι. Χωρίς συνδεδεμένο φορτίο, τα MOSFET μπορεί να υποστούν μόνιμη βλάβη. Πάντα να συνδέετε το μοτέρ ή τον καταναλωτή πριν εφαρμόσετε τάση.
Είναι συμβατός με γεννήτρια HHO 24V και 30A;
Ναι, απόλυτα. Ο ρυθμιστής υποστηρίζει 24V και 60A συνεχή ροή, προσφέροντας διπλάσιο περιθώριο ασφαλείας. Βεβαιωθείτε μόνο ότι η πηγή τροφοδοσίας σας μπορεί να παρέχει τα 30A που απαιτούνται.
Μπορώ να αλλάξω τη φορά περιστροφής ενώ το μοτέρ λειτουργεί;
Δεν συνιστάται. Σταματήστε πλήρως το μοτέρ (ποτενσιόμετρο στο 0%), αλλάξτε κατεύθυνση και ξεκινήστε ξανά. Η αλλαγή φοράς εν κινήσει μπορεί να προκαλέσει ζημιά στο μοτέρ και τον ρυθμιστή.
Χρειάζεται ψύκτρα σε υψηλά φορτία;
Ναι, για συνεχή λειτουργία πάνω από 40A, συνιστάται η χρήση εξωτερικής ψύκτρας ή ανεμιστήρα. Κάτω από τα 40A, η φυσική ψύξη είναι επαρκής σε κανονικές συνθήκες θερμοκρασίας περιβάλλοντος.
Λειτουργεί με brushless (BLDC) μοτέρ;
Όχι. Ο ρυθμιστής αυτός προορίζεται αποκλειστικά για μοτέρ DC με ψήκτρες (brushed). Για brushless μοτέρ απαιτείται ειδικός ελεγκτής BLDC τριών φάσεων.
