Ψηφιακό Βολτόμετρο και Αμπερόμετρο DC 0–100V / 0–100A – Ολοκληρωμένη παρακολούθηση με shunt στη συσκευασία
Θέλετε να έχετε τον απόλυτο έλεγχο στο κύκλωμα DC σας, χωρίς υποθέσεις και αποκλίσεις; Αυτό το ψηφιακό βολτόμετρο και αμπερόμετρο σας επιτρέπει να παρακολουθείτε ταυτόχρονα την τάση και την ένταση του ρεύματος σε πραγματικό χρόνο, για εύρος έως 100V και 100A. Το shunt περιλαμβάνεται στη συσκευασία, όπως και τα απαραίτητα καλώδια, ώστε να είστε έτοιμοι για εγκατάσταση άμεσα.
Σημείωση: Το shunt των 100A είναι απαραίτητο για μετρήσεις άνω των 10A και περιλαμβάνεται στο σετ. Η τροφοδοσία της μονάδας γίνεται ξεχωριστά με DC 4,5–30V, ανεξάρτητα από το κύκλωμα που μετράτε.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):

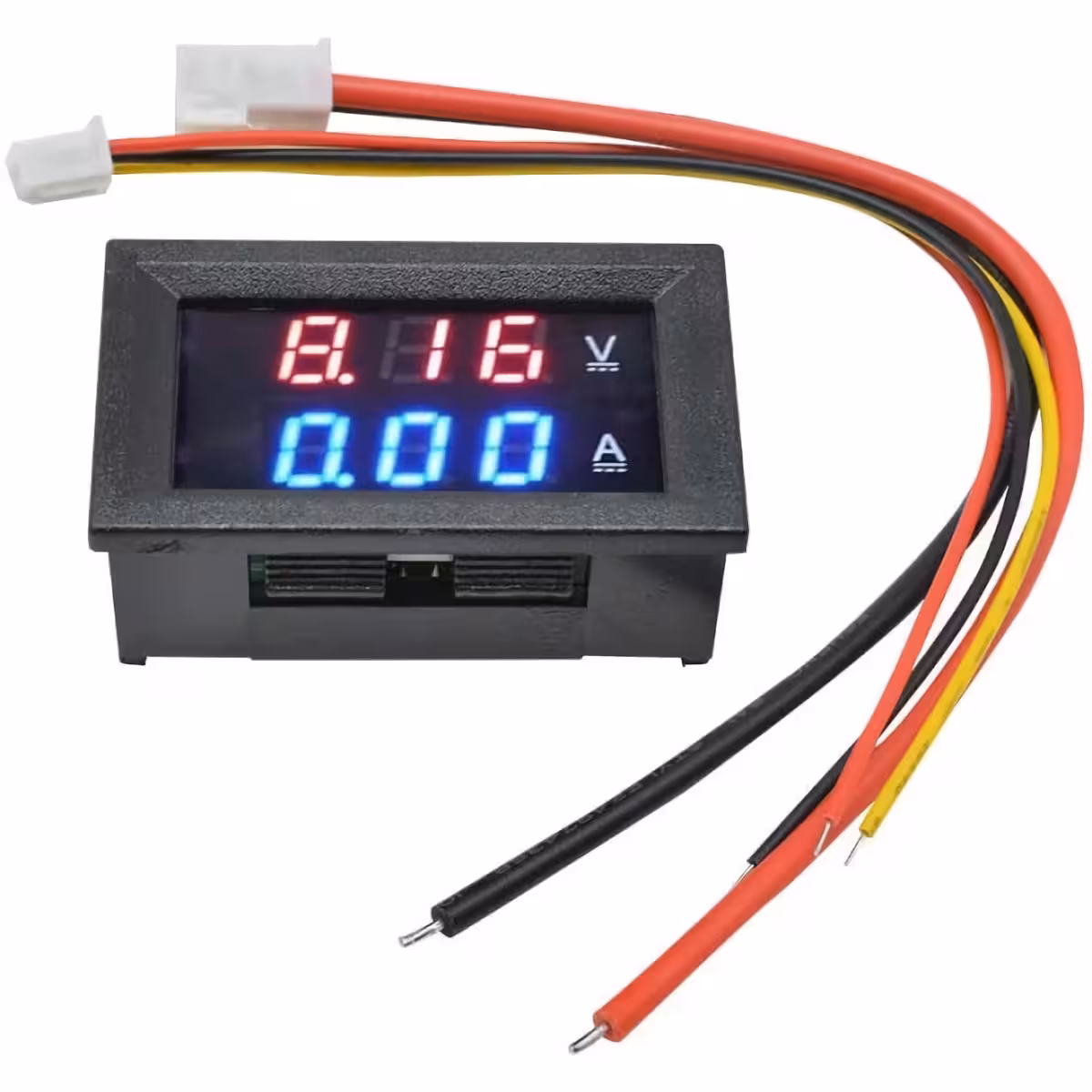

- Διπλή οθόνη LED — κόκκινα ψηφία για την τάση και μπλε για την ένταση, για άριστη ευκρίνεια ακόμα και υπό το φως της ημέρας.
- Shunt 100A στη συσκευασία — δεν χρειάζεται να αναζητάτε συμβατά εξαρτήματα, το πακέτο είναι πλήρες.
- Υψηλή ανάλυση 0,01V / 0,01A — για ακριβείς μετρήσεις χωρίς στρογγυλοποιήσεις που μπορεί να κρύβουν σημαντικές διακυμάνσεις.
- Ρυθμός ανανέωσης 500ms — άμεση ενημέρωση των τιμών δύο φορές το δευτερόλεπτο, ιδανικό για κάθε σταθερή ή δυναμική εφαρμογή DC.
- Χαμηλή κατανάλωση < 20mA — δεν επιβαρύνει το κύκλωμα που παρακολουθείτε, ακόμη και σε συστήματα με μικρές μπαταρίες.
- Compact σχεδιασμός 48×29×21mm — προσαρμόζεται εύκολα σε οποιοδήποτε πάνελ, κουτί διανομής ή κατασκευή DIY.
- Εύρος θερμοκρασίας –10°C έως +65°C — ανθεκτικό για χρήση σε οχήματα, εργαστήρια ή προστατευμένα εξωτερικά ηλιακά συστήματα.
Τεχνικά Χαρακτηριστικά και Απόδοση

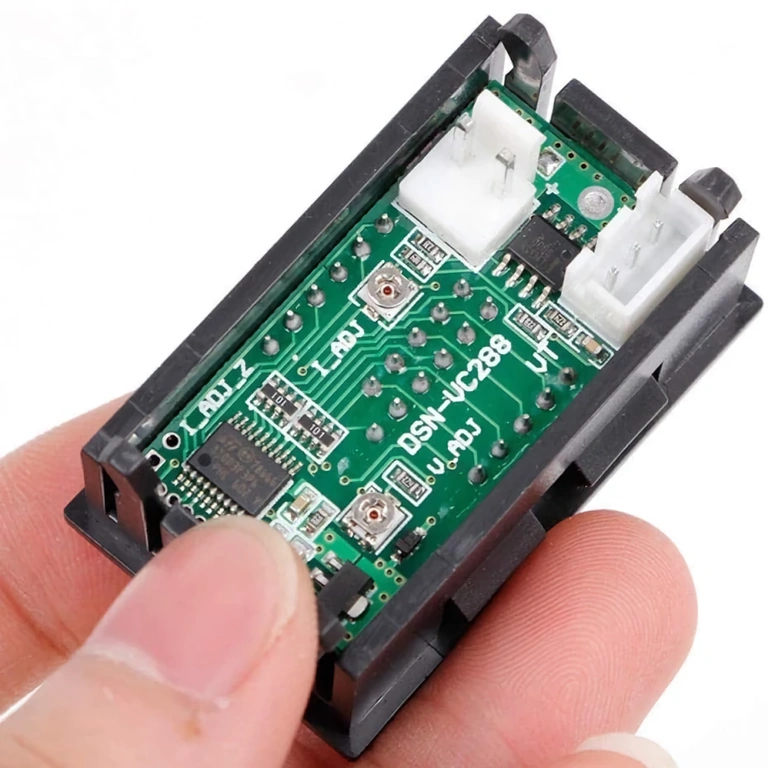

Η συσκευή βασίζεται σε έναν μικροελεγκτήρα ακριβείας που επεξεργάζεται τα δεδομένα κάθε 500ms, εξασφαλίζοντας σταθερή απεικόνιση χωρίς κολλήματα. Η ανάλυση της τάσης προσαρμόζεται αυτόματα: 0,01V για τιμές κάτω από 10V και 0,1V για υψηλότερες τιμές, προσφέροντας ακρίβεια εκεί που τη χρειάζεστε. Η ανεξάρτητη τροφοδοσία (DC 4,5–30V) σας επιτρέπει να παρακολουθείτε κυκλώματα έως 100V χρησιμοποιώντας μια βοηθητική πηγή 12V, χωρίς συμβιβασμούς.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση τροφοδοσίας μονάδας | DC 4,5 – 30V |
| Τάση μέτρησης | DC 0 – 100V |
| Ανάλυση τάσης | 0,1V (άνω των 10V) / 0,01V (κάτω των 10V) |
| Ένταση μέτρησης | 0 – 100A (με το παρεχόμενο shunt) |
| Ανάλυση έντασης | τουλάχιστον 0,01A |
| Κατανάλωση ρεύματος | < 20mA |
| Ρυθμός ανανέωσης | 500ms |
| Θερμοκρασία λειτουργίας | –10°C ~ +65°C |
| Διαστάσεις | 48 × 29 × 21mm |
| Χρώμα ένδειξης τάσης | Κόκκινο |
| Χρώμα ένδειξης έντασης | Μπλε |
| Τύπος ρεύματος | DC (Συνεχές Ρεύμα) |

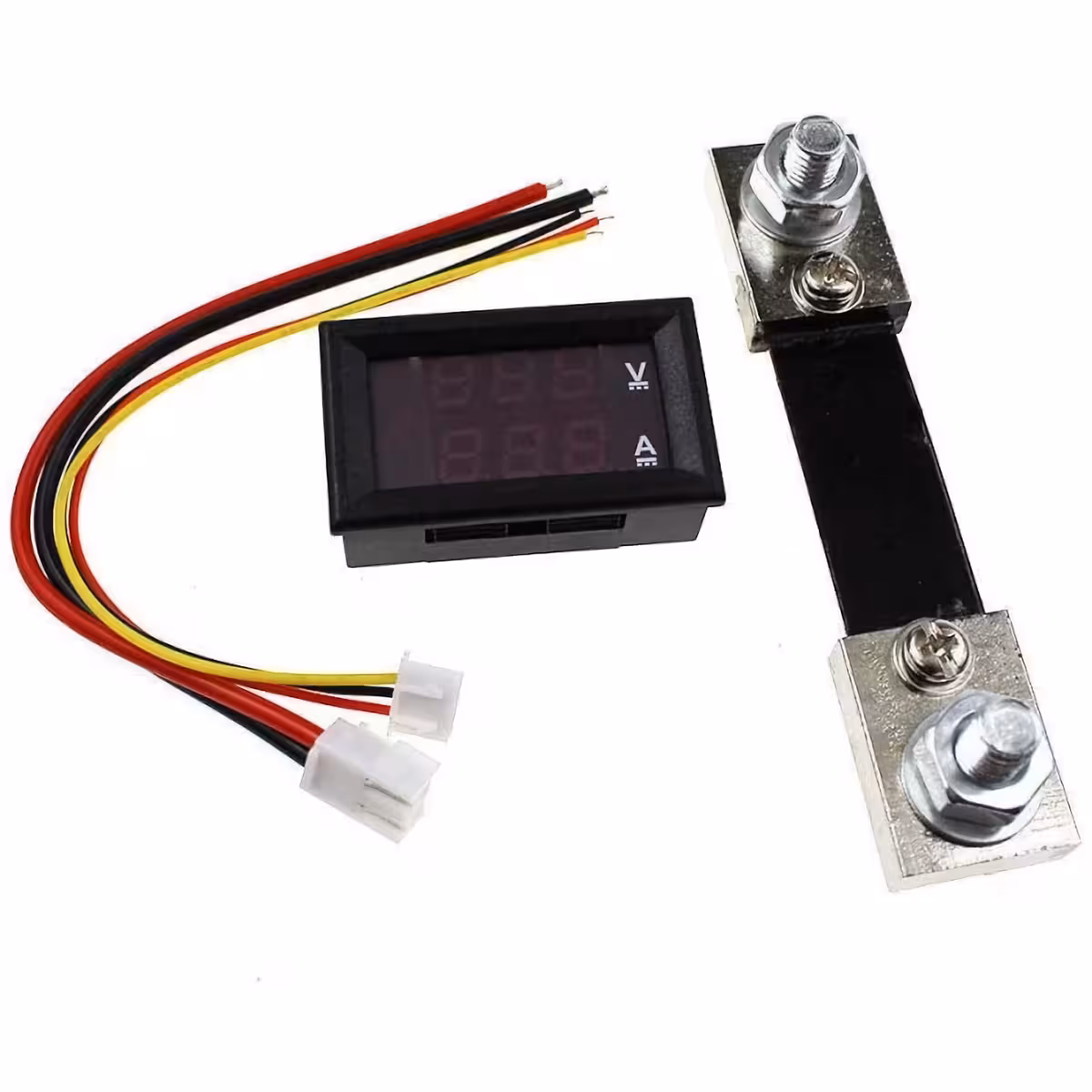

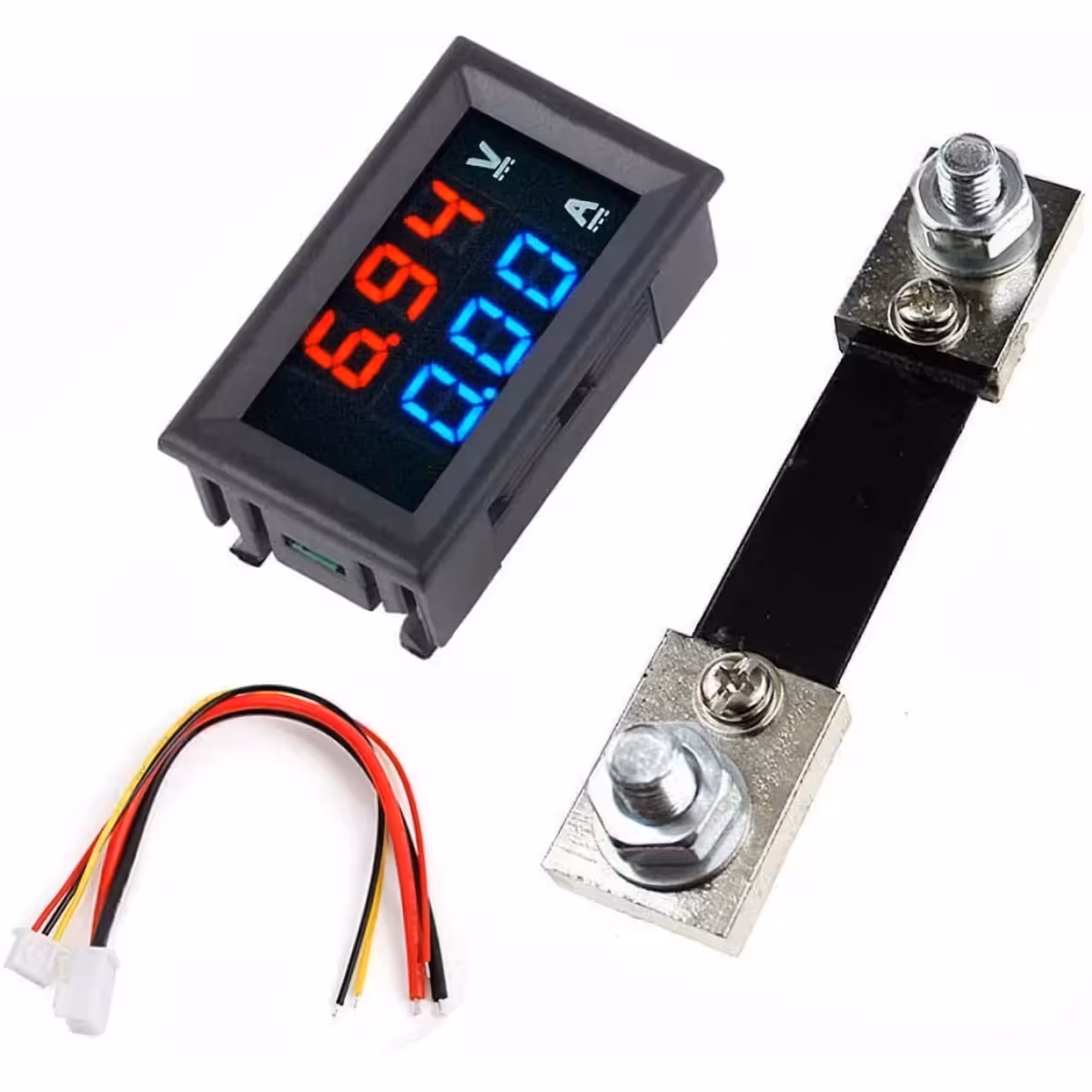

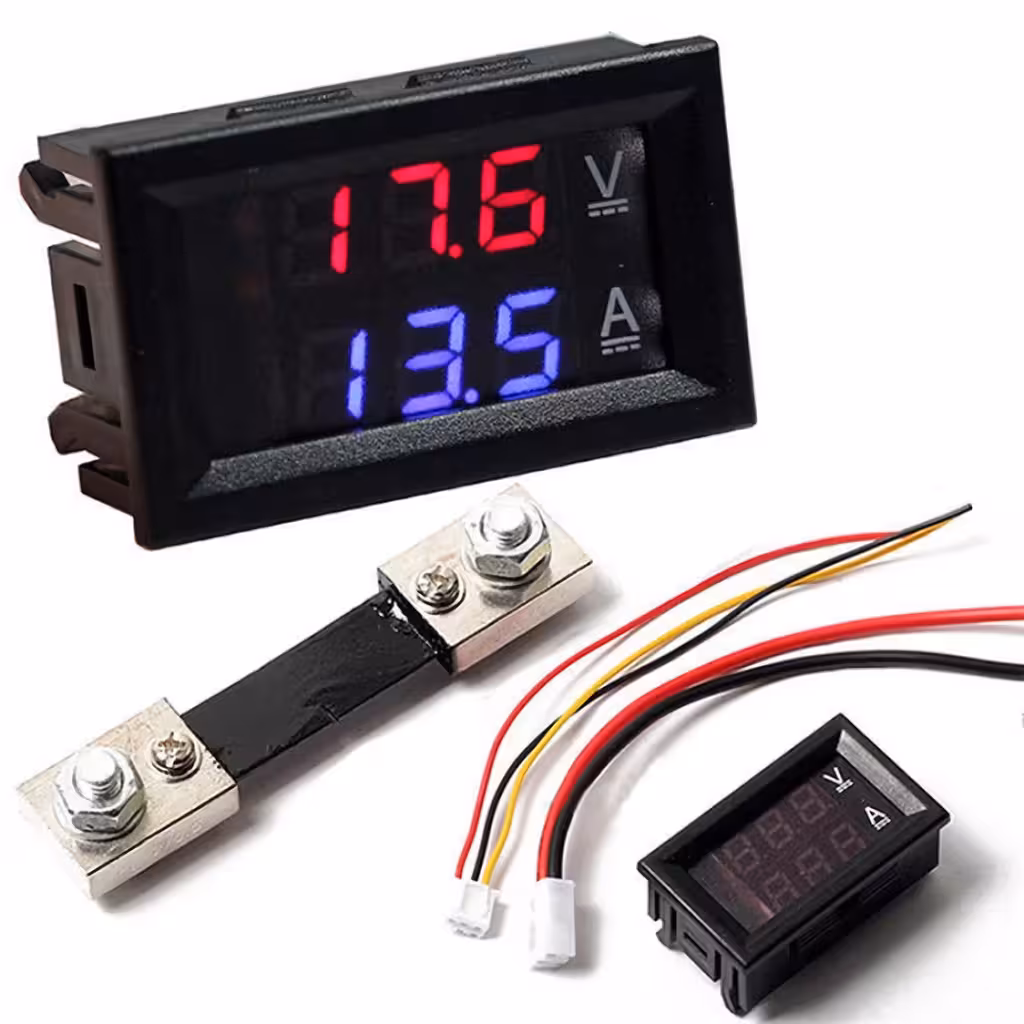

Περιεχόμενα Συσκευασίας

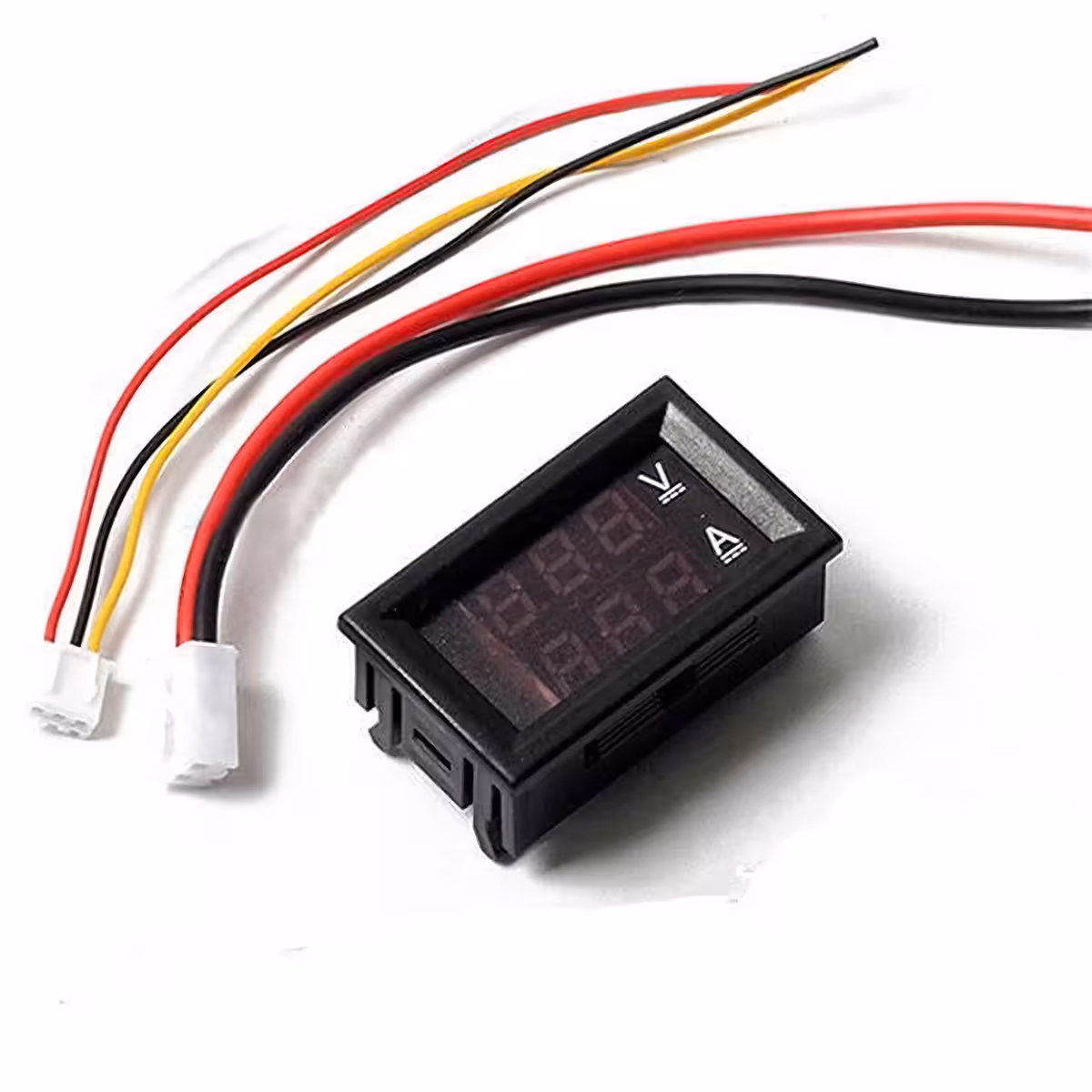

- 1 × Ψηφιακή μονάδα βολτόμετρου-αμπερόμετρου LED
- 1 × Shunt 100A με καλώδια σύνδεσης

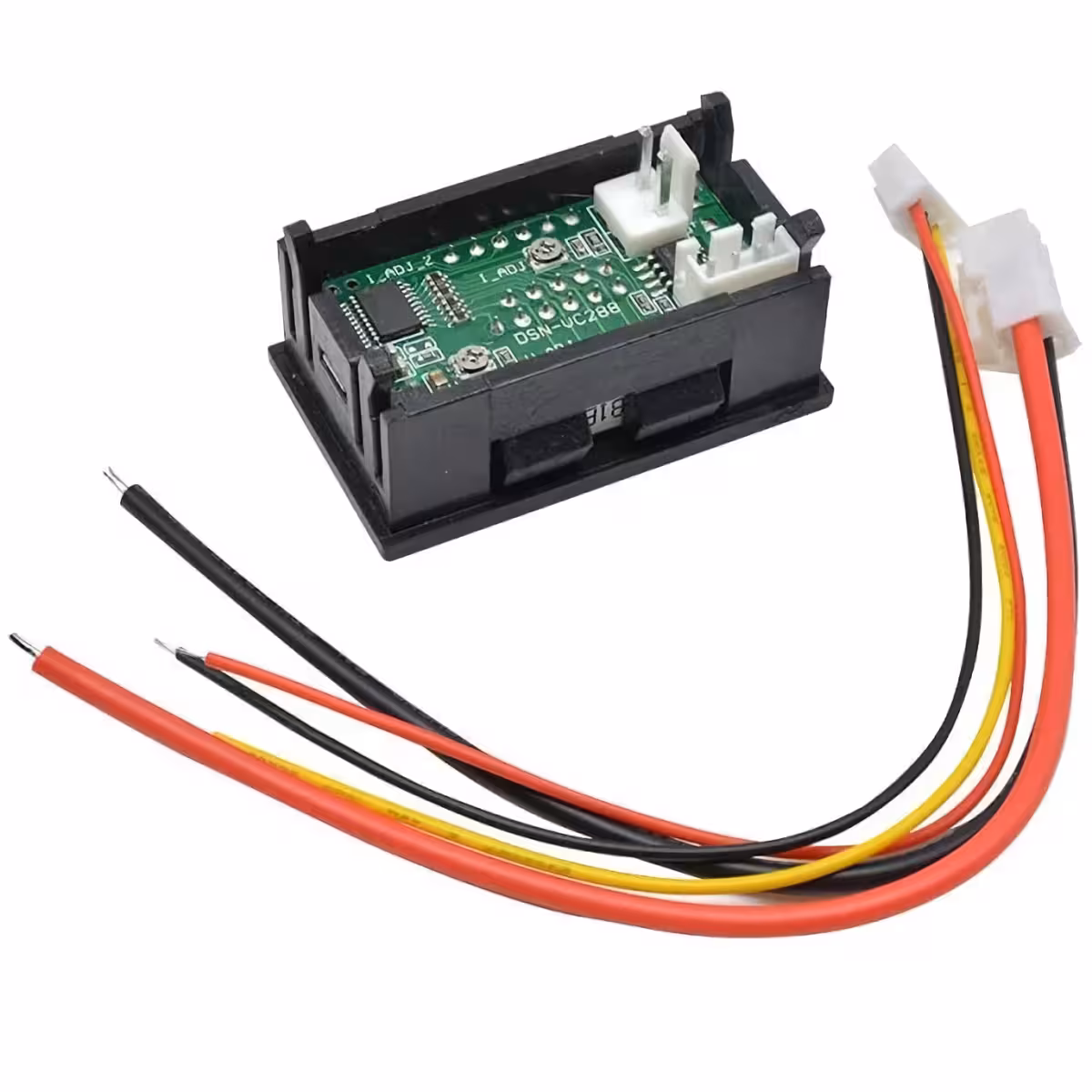

- 1 × Σετ καλωδίων διασύνδεσης
Συχνές Ερωτήσεις
Είναι κατάλληλο για φωτοβολταϊκά συστήματα ή off-grid εφαρμογές;
Ναι, είναι ιδανικό για οποιοδήποτε σύστημα DC έως 100V και 100A, όπως ηλιακά συστήματα, μπαταρίες και ελεγκτές φόρτισης. Απλώς φροντίστε για την ξεχωριστή τροφοδοσία της μονάδας στα 4,5–30V DC.
Πρέπει να αγοράσω το shunt ξεχωριστά;
Όχι, το shunt των 100A περιλαμβάνεται στη συσκευασία μαζί με τα καλώδια σύνδεσης. Είναι έτοιμο για χρήση.

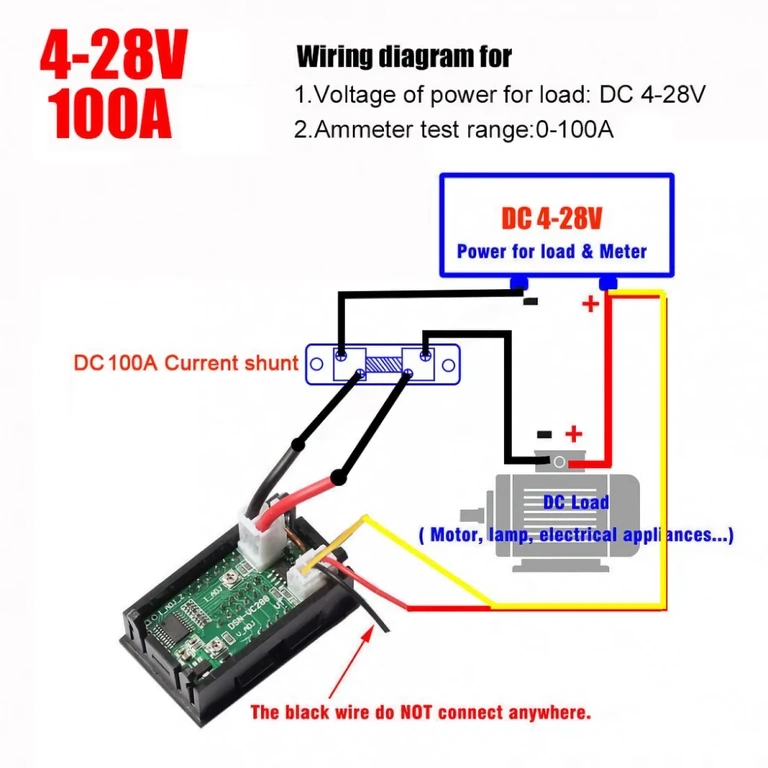

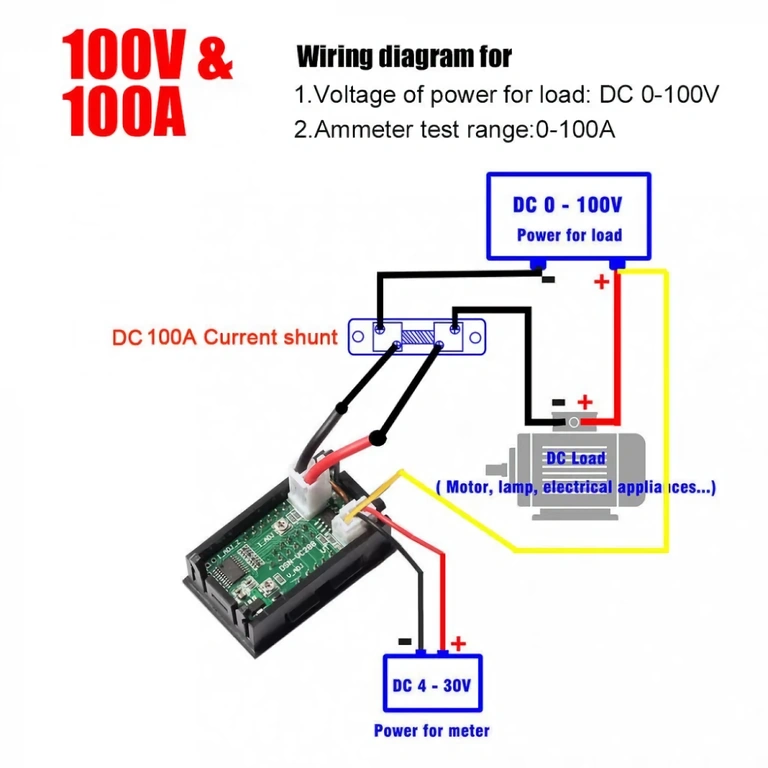

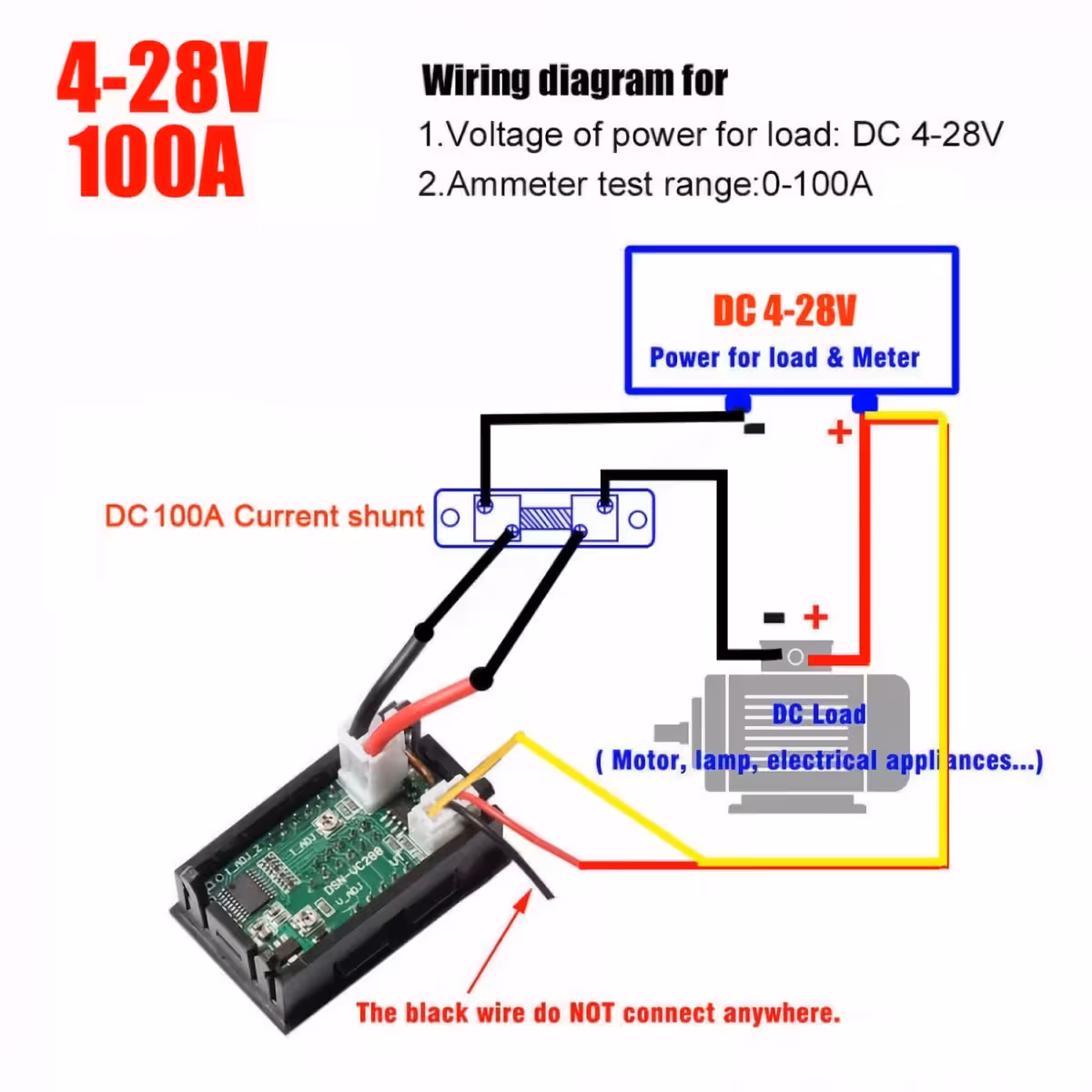

Πώς τροφοδοτώ τη μονάδα αν η τάση του κυκλώματος ξεπερνά τα 30V;
Θα χρειαστείτε μια βοηθητική πηγή τροφοδοσίας ή έναν DC-DC step-down μετατροπέα που να παρέχει 4,5V έως 30V. Η μέτρηση της τάσης του κυκλώματος έως 100V παραμένει ανεξάρτητη από την τροφοδοσία της οθόνης.

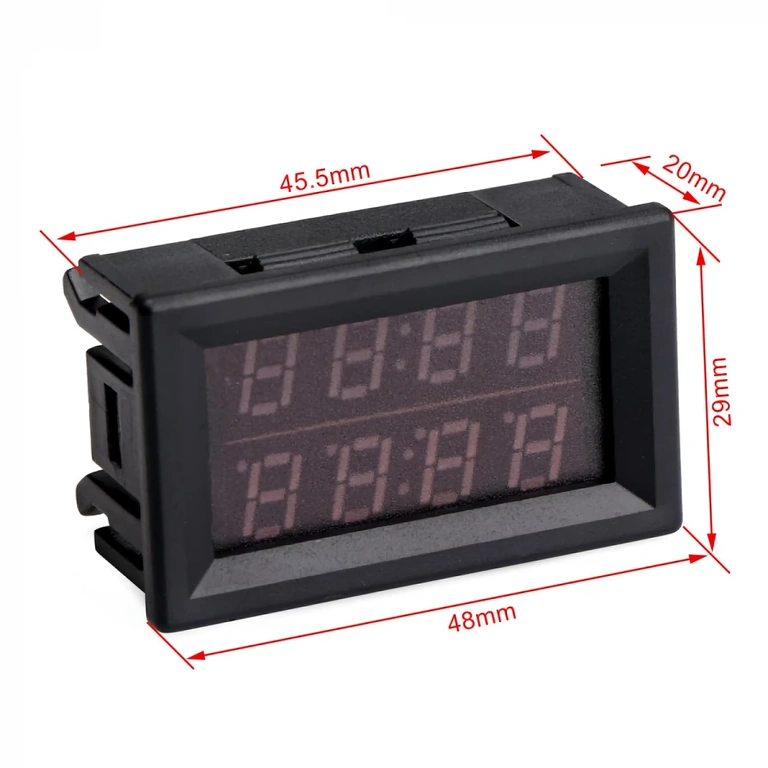

Ποιες είναι οι διαστάσεις για την οπή τοποθέτησης;
Η μονάδα έχει διαστάσεις 48 × 29 × 21mm. Προτείνεται άνοιγμα περίπου 45 × 26mm για χωνευτή τοποθέτηση. Ελέγξτε τις διαστάσεις πριν την κοπή.
Λειτουργεί και σε εναλλασσόμενο ρεύμα (AC);
Όχι. Η συσκευή είναι σχεδιασμένη αποκλειστικά για συνεχές ρεύμα (DC). Μην τη συνδέσετε σε κυκλώματα AC.
