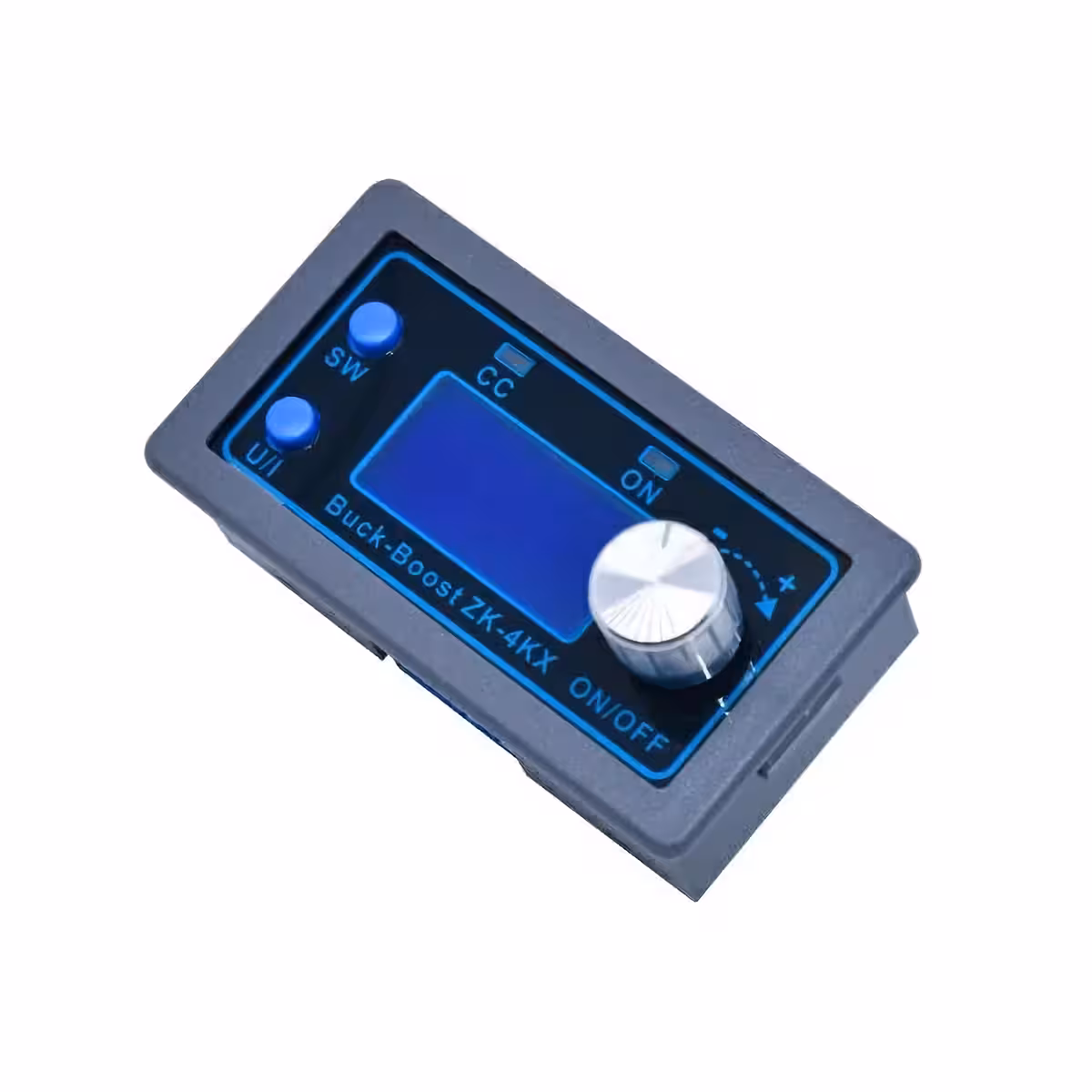

Τροφοδοτικό εργαστηρίου DC-DC 30V 4A Step Up/Down – Πλήρης έλεγχος τάσης και ρεύματος σε compact μέγεθος
Εργάζεστε πάνω σε ένα project και χρειάζεστε διαφορετικές τάσεις για κάθε στάδιο των δοκιμών σας; Ή μήπως θέλετε να τροφοδοτείτε κυκλώματα με μεταβαλλόμενες απαιτήσεις χωρίς να αλλάζετε συνεχώς τροφοδοτικό; Αυτός ο buck-boost μετατροπέας DC-DC σας προσφέρει οποιαδήποτε τάση από 0,5V έως 30V, με σταθερό ρεύμα 3A — όλα αυτά σε μια μονάδα μόλις 79 mm.
Σημείωση: Το σταθερό ρεύμα λειτουργίας είναι εγγυημένο στα 3A. Η απόδοση έως 4A είναι εφικτή μόνο με επιπλέον ενεργή ψύξη (συνιστάται εξωτερικός ανεμιστήρας). Η μέγιστη ισχύς χωρίς ανεμιστήρα είναι 35W, ενώ με ενεργή ψύξη μπορεί να φτάσει τα 50W.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Λειτουργία Step Up και Step Down στην ίδια μονάδα — μπορείτε να αυξήσετε ή να μειώσετε την τάση σε σχέση με την είσοδο χωρίς πρόσθετα modules, καλύπτοντας εύρος από 0,5V έως 30V.
- Οθόνη υψηλής ακρίβειας 0,01V και 0,001A — βλέπετε με ακρίβεια την τάση και το ρεύμα που παρέχετε, ενώ παρακολουθείτε σε πραγματικό χρόνο την ισχύ (W), τη χωρητικότητα (Ah) και τον χρόνο λειτουργίας (h).
- 7 ενεργές προστασίες ταυτόχρονα — υποτάση, υπέρταση, υπερένταση, υπερφόρτωση ισχύος, υπέρβαση χωρητικότητας, χρονικό όριο και υπερθέρμανση. Η έξοδος διακόπτεται αυτόματα για την ασφάλεια του κυκλώματός σας.
- Απόδοση ~88% — ελαχιστοποιεί τις απώλειες θερμότητας, διατηρώντας τη μονάδα δροσερή. Στα 35W χωρίς ανεμιστήρα, η λειτουργία παραμένει σταθερή υπό κανονικές συνθήκες.
- Απευθείας βαθμονόμηση (calibration) από το μενού — αν οι μετρήσεις του πολύμετρου σας διαφέρουν από την οθόνη, μπορείτε να διορθώσετε τις τιμές τάσης και ρεύματος χωρίς εξωτερικά όργανα.
- Συμβατό με Arduino, Raspberry Pi και κυκλώματα 3,3V–5V — ρυθμίστε την τάση πριν τη σύνδεση και εξαλείψτε τον κίνδυνο βλάβης των εξαρτημάτων σας.
Λεπτομέρειες και Απόδοση
Το module δέχεται στην είσοδο τάση από 5V έως 30V DC, ωστόσο για να επιτύχετε τη μέγιστη ισχύ απαιτούνται τουλάχιστον 8V στην είσοδο. Στα 5V, η διαθέσιμη ισχύς περιορίζεται στα 15W περίπου. Η buck-boost τοπολογία του επιτρέπει τη λειτουργία ανεξάρτητα από το αν η επιθυμητή τάση εξόδου είναι χαμηλότερη ή υψηλότερη από την τάση εισόδου. Η προστασία υποτάσης (LUP) έχει προεπιλεγμένο όριο στα 4,8V: εάν η τροφοδοσία πέσει κάτω από αυτό το όριο, η έξοδος διακόπτεται αυτόματα για την αποφυγή προβλημάτων.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση εισόδου | 5,0 – 30 V DC |
| Τάση εξόδου | 0,5 – 30 V DC, ρυθμιζόμενη |
| Ρεύμα εξόδου | 3A σταθερό, έως 4A με ενεργή ψύξη |
| Ισχύς εξόδου | 35W (φυσική ψύξη) / έως 50W (με ανεμιστήρα) |
| Ανάλυση οθόνης τάσης | 0,01 V |
| Ανάλυση οθόνης ρεύματος | 0,001 A |
| Απόδοση μετατροπής | ~88% |
| Ενσωματωμένες προστασίες | Υποτάση (LUP), Υπέρταση (OUP), Υπερένταση (OCP), Υπερφόρτωση (OPP), Χωρητικότητα (OAP), Χρονικό όριο (OHP), Υπερθέρμανση (OTP) |
| Τύπος μετατροπέα | DC-DC Step Up / Step Down (Buck-Boost) |

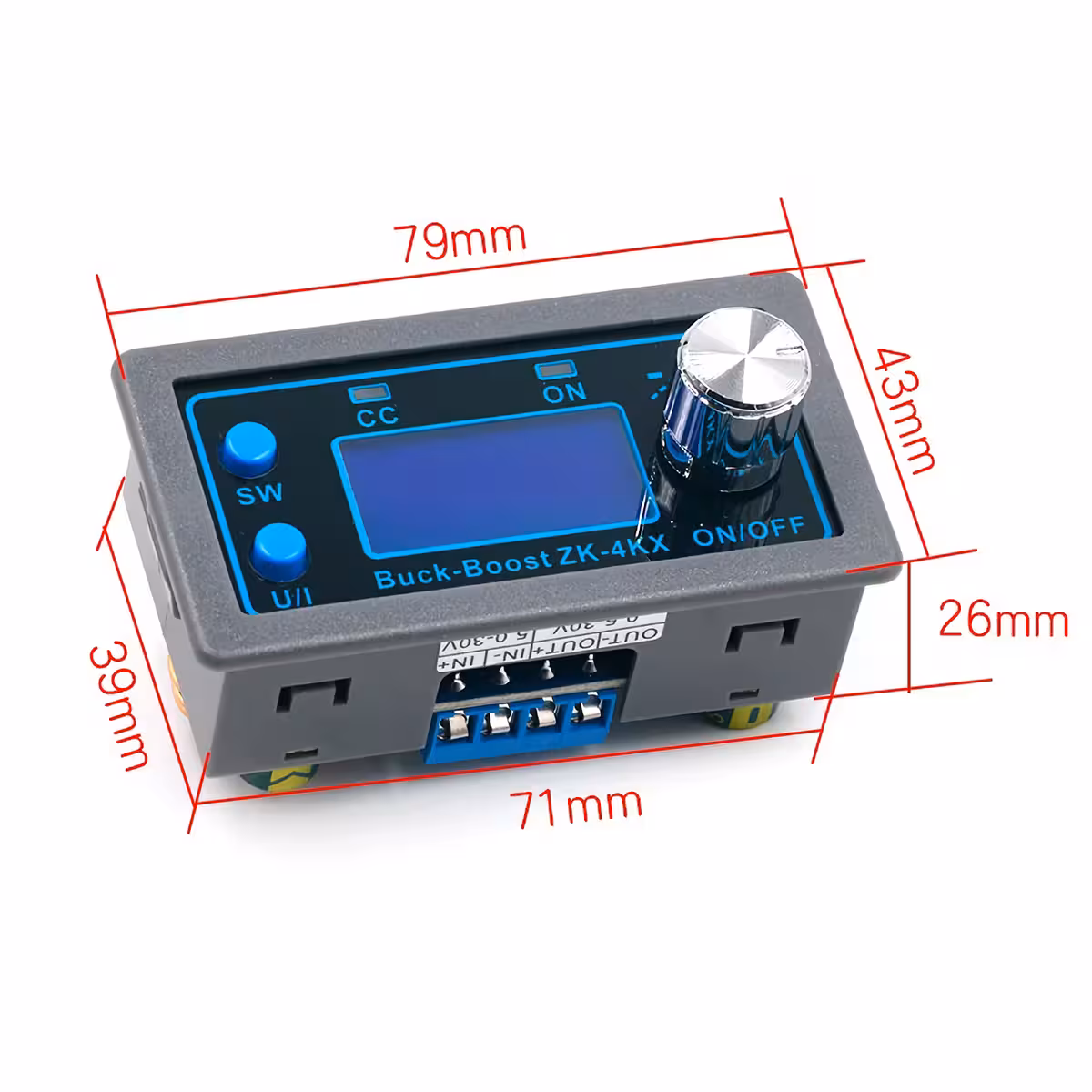

| Διαστάσεις | 79 × 43 × 26 mm |
Οδηγίες Χρήσης και Ρυθμίσεων

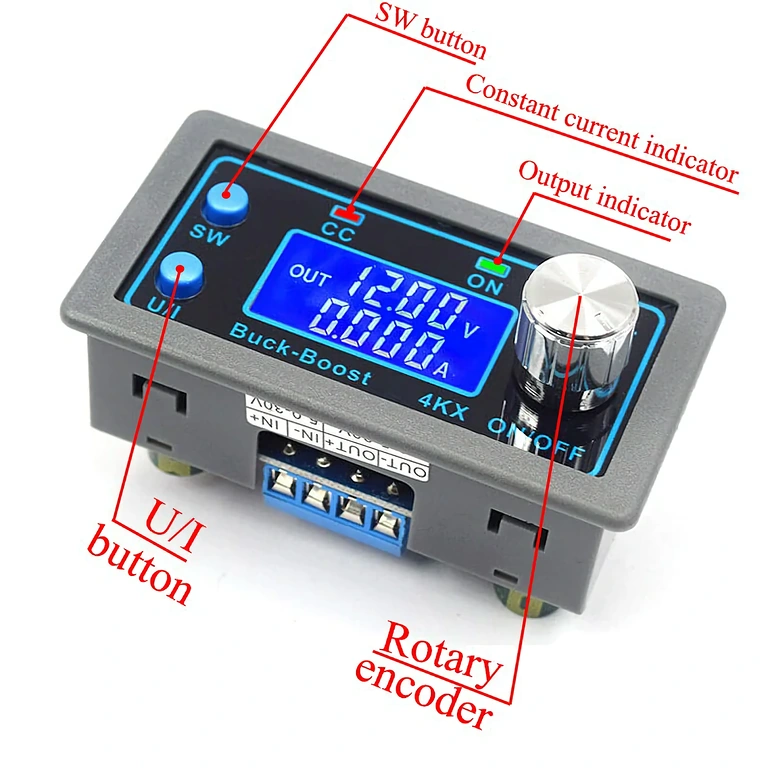

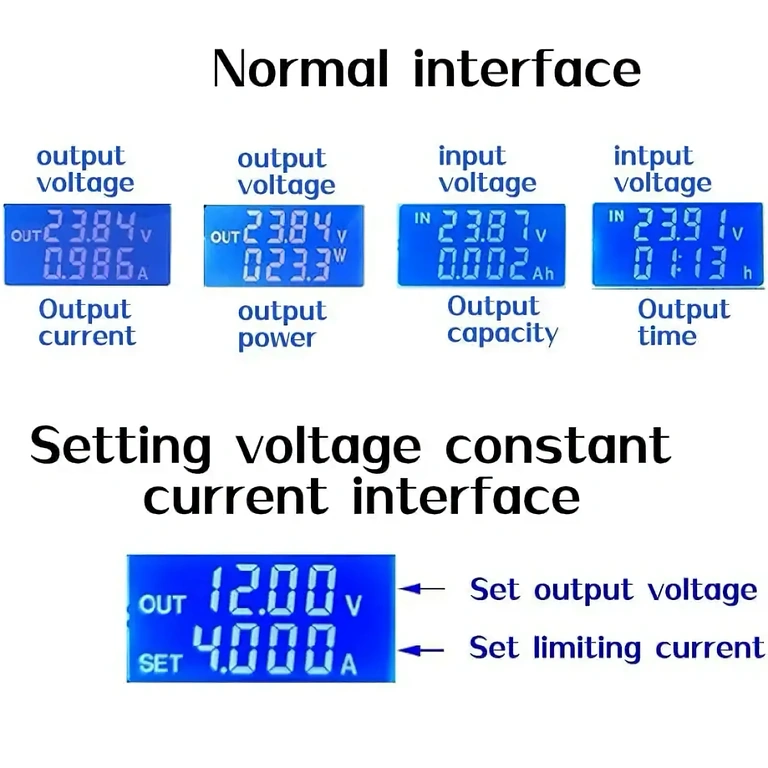

- Εναλλαγή ενδείξεων οθόνης: Σε κανονική λειτουργία, πατήστε το κουμπί SW για να δείτε εναλλάξ τάση (V), ρεύμα (A), ισχύ (W), χωρητικότητα (Ah) και χρόνο (h). Με παρατεταμένο πάτημα του SW, εναλλάσσετε την ένδειξη μεταξύ τάσης εισόδου (IN) και εξόδου (OUT).
- Ρύθμιση τάσης εξόδου: Πατήστε το κουμπί U/I για να εισέλθετε στο μενού τάσης. Το ενεργό ψηφίο θα αναβοσβήνει. Περιστρέψτε τον κωδικοποιητή για να αλλάξετε την τιμή. Πατήστε σύντομα τον κωδικοποιητή για να επιλέξετε άλλο ψηφίο. Πατήστε δύο φορές το U/I ή περιμένετε 10 δευτερόλεπτα για έξοδο.
- Ρύθμιση μέγιστου ρεύματος: Από την κανονική λειτουργία, πατήστε U/I για να μεταβείτε στη ρύθμιση του μέγιστου ρεύματος εξόδου. Προσαρμόστε την τιμή με τον κωδικοποιητή, όπως και στην τάση.
- Κατάσταση ON/OFF κατά την εκκίνηση: Πατήστε παρατεταμένα το U/I για να επιλέξετε αν η έξοδος θα είναι ενεργή (OPEN ON) ή απενεργοποιημένη (OPEN OFF) κατά την τροφοδοσία της μονάδας.

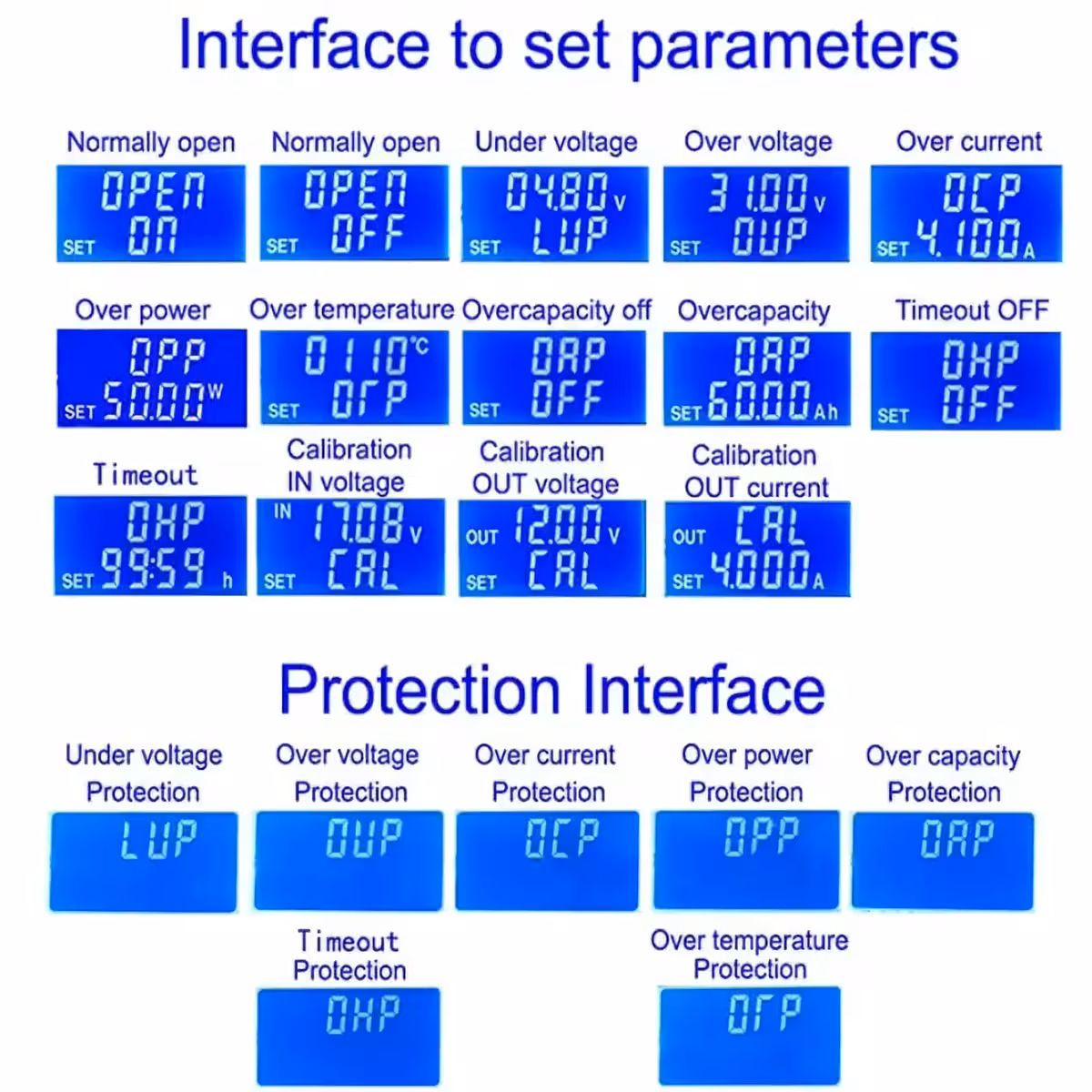

- Ρύθμιση προστασιών: Πατήστε παρατεταμένα το U/I για να μπείτε στο μενού προστασιών. Χρησιμοποιήστε το SW για να επιλέξετε την προστασία (LUP, OUP, OCP, OPP, OAP, OHP, OTP) και ρυθμίστε τα όρια ή ενεργοποιήστε/απενεργοποιήστε τις μεμονωμένα.
- Βαθμονόμηση (Calibration): Πατήστε U/I για να μεταβείτε στο μενού (CAL). Βαθμονομήστε την τάση εισόδου, εξόδου και το ρεύμα χρησιμοποιώντας ένα πολύμετρο αναφοράς για μέγιστη ακρίβεια.
Περιεχόμενα Συσκευασίας
- 1 × Module μετατροπέα DC-DC Step Up/Down 30V 4A
Συχνές Ερωτήσεις
Μπορώ να το χρησιμοποιήσω ως ρυθμιζόμενο τροφοδοτικό για Arduino ή Raspberry Pi;
Βεβαίως. Παρέχει σταθερές τάσεις από 0,5V έως 30V, καλύπτοντας πλήρως τις ανάγκες των 3,3V και 5V. Ρυθμίστε την τάση πριν τη σύνδεση για να αποφύγετε οποιοδήποτε κίνδυνο υπέρτασης.
Είναι απαραίτητος ο ανεμιστήρας ψύξης;
Όχι για κανονική χρήση. Κάτω από τα 35W και 3A, η φυσική ψύξη επαρκεί. Εάν εργάζεστε στα 4A ή για μεγάλα χρονικά διαστήματα σε υψηλή ισχύ, προσθέστε έναν εξωτερικό ανεμιστήρα, διαφορετικά η προστασία OTP θα διακόψει αυτόματα την έξοδο.
Λειτουργεί και ως Step-Up (boost), εκτός από Step-Down (buck);
Ναι. Η buck-boost τοπολογία του επιτρέπει τόσο την αύξηση όσο και τη μείωση της τάσης εξόδου σε σχέση με την είσοδο. Για παράδειγμα, από μια πηγή 12V μπορείτε να πάρετε είτε 5V είτε 24V χωρίς να αλλάξετε module.
Τι συμβαίνει αν η τάση εισόδου πέσει κάτω από τα 4,8V;
Η προστασία LUP διακόπτει αυτόματα την έξοδο. Το προεπιλεγμένο όριο είναι 4,8V, αλλά μπορείτε να το προσαρμόσετε από το μενού ανάλογα με την πηγή τροφοδοσίας σας.
Μπορώ να βαθμονομήσω τη μονάδα αν οι ενδείξεις διαφέρουν από το πολύμετρό μου;
Ναι. Η λειτουργία CAL στο μενού σας επιτρέπει να διορθώσετε τις τιμές τάσης και ρεύματος, χρησιμοποιώντας το πολύμετρό σας ως σημείο αναφοράς.
