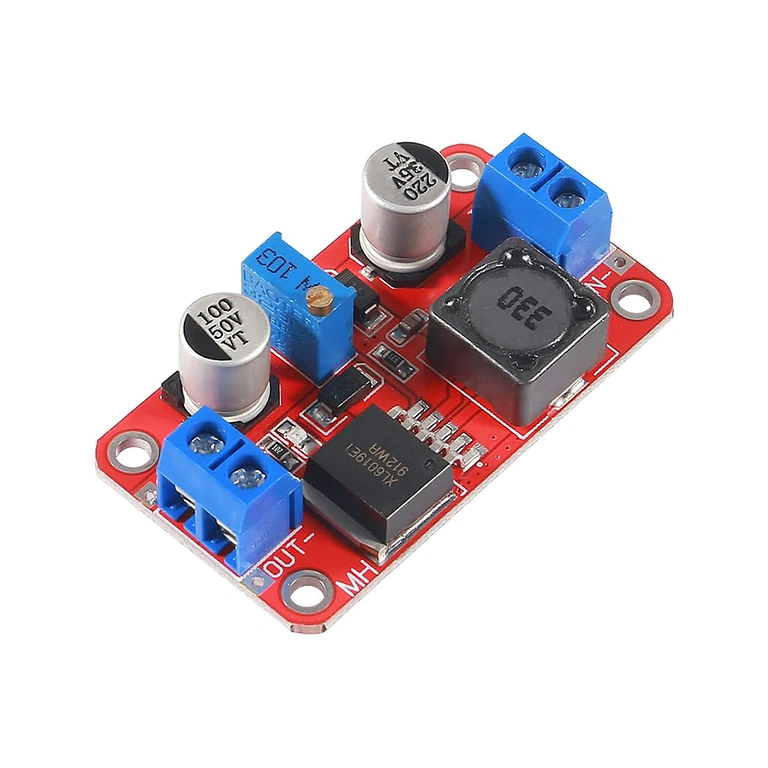

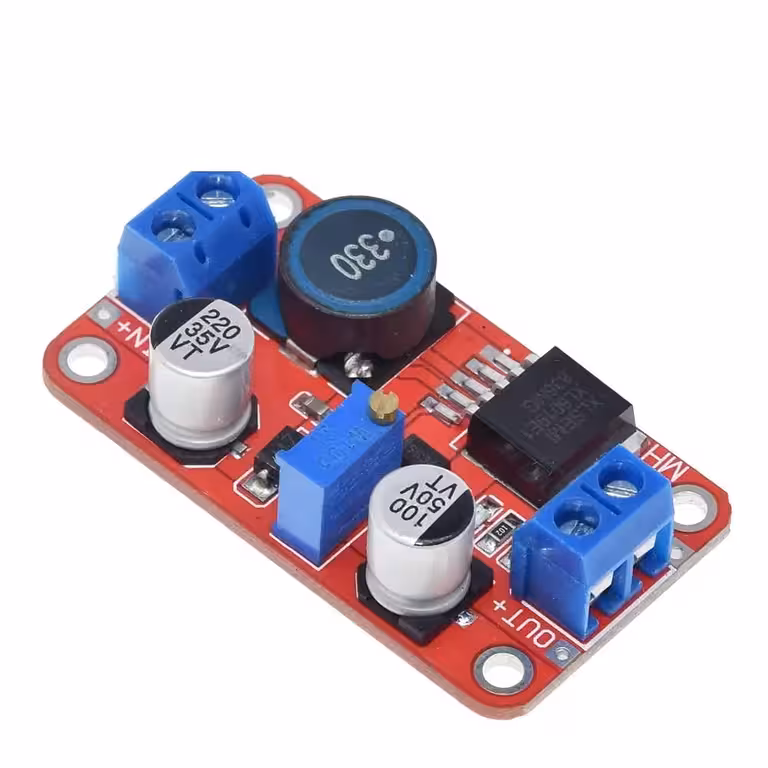

Boost Converter DC-DC XL6019 – Ανύψωση τάσης με ελάχιστες απώλειες για κάθε ηλεκτρονική κατασκευή
Έχεις μια μπαταρία 3,7V και χρειάζεσαι σταθερά 12V; Ή μήπως θέλεις να αξιοποιήσεις ένα φωτοβολταϊκό πάνελ με μεταβαλλόμενη τάση; Το module XL6019 boost converter DC-DC είναι η λύση που ψάχνεις — μετατρέπει οποιαδήποτε τάση εισόδου μεταξύ 3V και 35V σε ρυθμιζόμενη τάση εξόδου από 5V έως 40V, με απόδοση που φτάνει το 94%. Χωρίς σπατάλη ενέργειας και χωρίς υπερθέρμανση σε κανονικά φορτία.
Σημείωση: Η τάση εξόδου πρέπει να είναι πάντα υψηλότερη από την τάση εισόδου (λειτουργία boost/step-up). Για σταθερή λειτουργία, φρόντισε να υπάρχει διαφορά τουλάχιστον 1,5V μεταξύ εισόδου και εξόδου.
Γιατί να επιλέξεις αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Απόδοση έως 94% — ελάχιστες απώλειες ενέργειας. Λειτουργεί «κρύο» σε φορτία κάτω των 10W, χωρίς να απαιτείται ψύκτρα.
- Μέγιστο ρεύμα 5A — υποστηρίζει μικρά μοτέρ, ταινίες LED ή πολλαπλά modules ταυτόχρονα. Για συνεχή χρήση, προτείνεται φορτίο έως 2,5A χωρίς πρόσθετη ψύξη.
- Είσοδος 3V–35V — συμβατό με μία κυψέλη LiPo (3,7V), 2–3 μπαταρίες AA, ηλιακά πάνελ ή τροφοδοσία αυτοκινήτου 12V/24V.
- Ακριβής ρύθμιση ±0,5% — σταθερότητα τόσο στην τάση όσο και στις μεταβολές φορτίου, κρίσιμη για μικροελεγκτές και ευαίσθητα κυκλώματα ήχου.
- Κυματώσεις (ripple) κάτω από 100mV — η συχνότητα μεταγωγής 220KHz διατηρεί τον ηλεκτρομαγνητικό θόρυβο στο ελάχιστο, χωρίς παρεμβολές σε γειτονικά κυκλώματα.
- Ενσωματωμένες προστασίες — διαθέτει προστασία από υπερένταση και υπερθέρμανση για την ασφάλεια του module και των συσκευών σου.
- Compact μέγεθος: 50×28×13mm — ενσωματώνεται εύκολα σε οποιοδήποτε DIY κουτί, φορητή κατασκευή ή πίνακα ελέγχου.
Λεπτομέρειες και Απόδοση

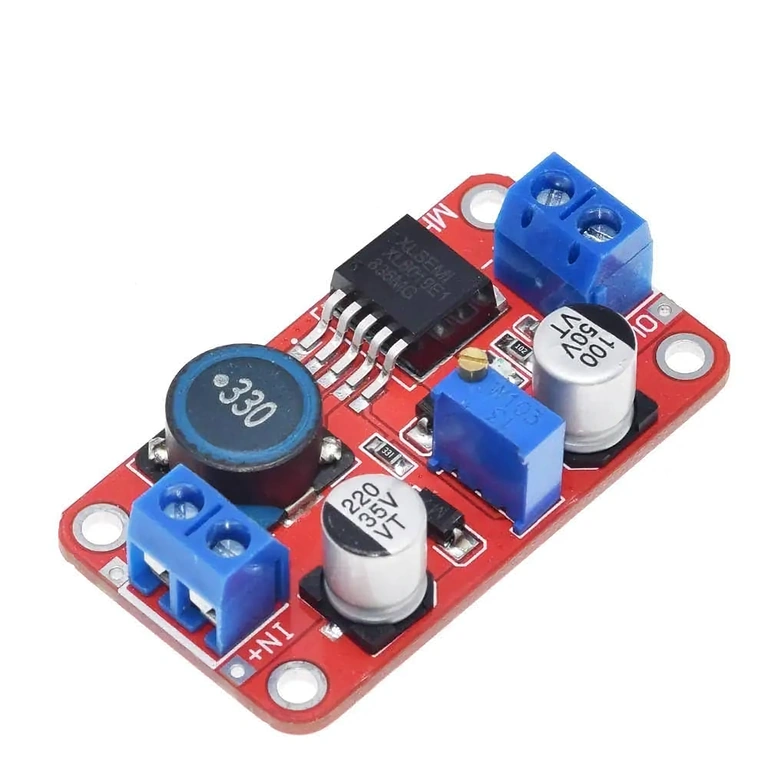

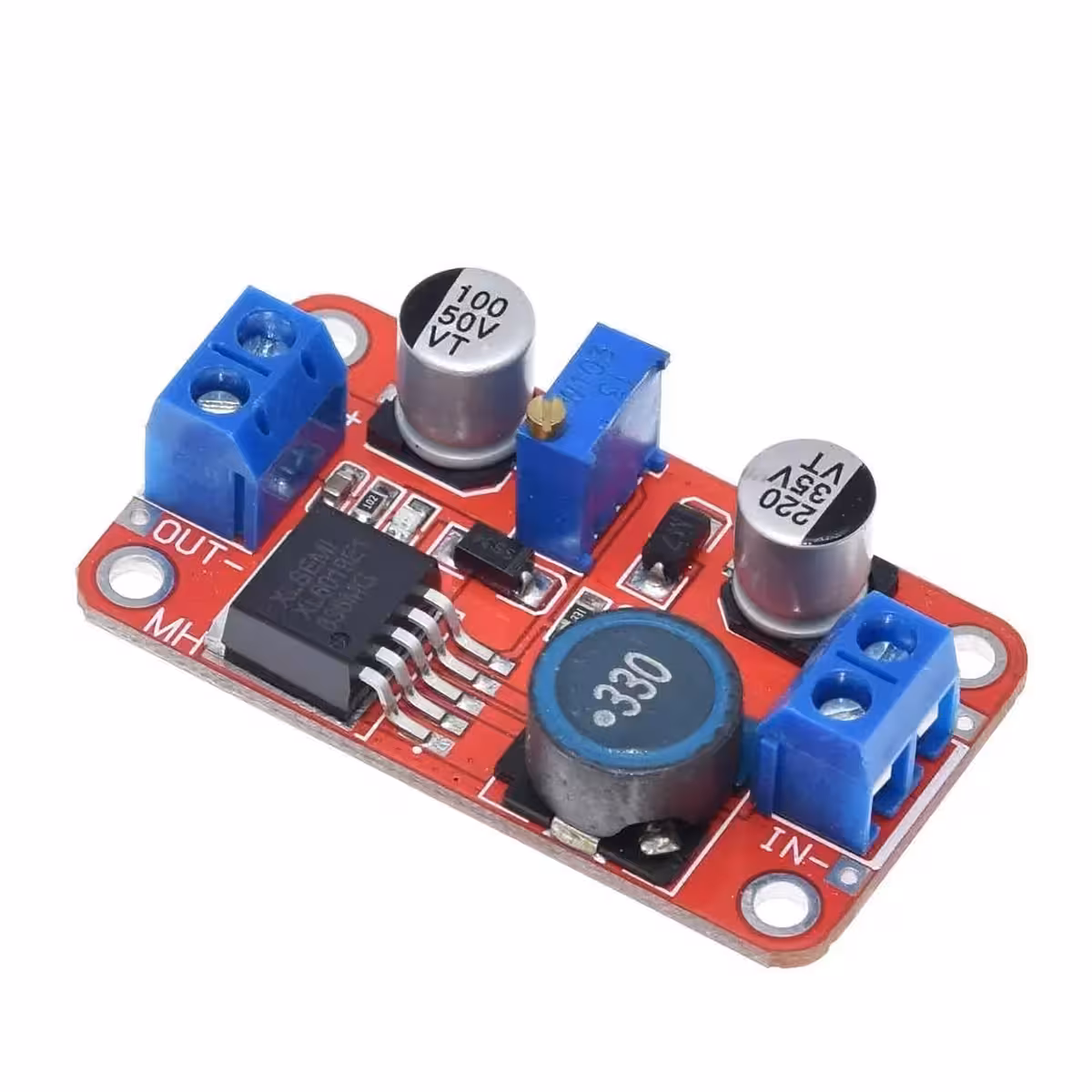

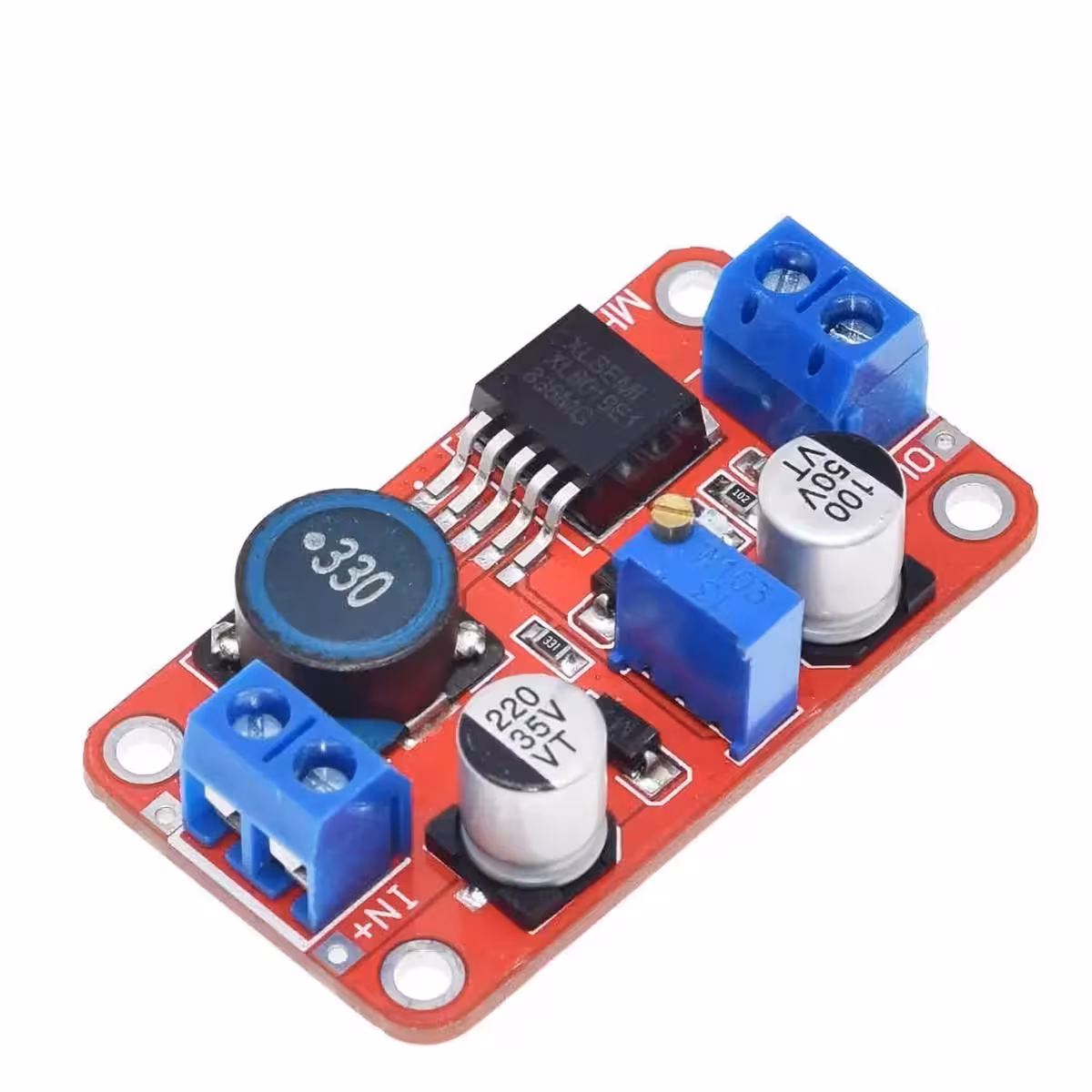

Στην καρδιά του module βρίσκεται το ολοκληρωμένο κύκλωμα XL6019, ένας PWM boost controller με ενσωματωμένο MOSFET ισχύος — αυτό σημαίνει λιγότερα εξωτερικά εξαρτήματα, λιγότερο θόρυβο και πιο αποδοτική μετατροπή σε σχέση με modules που χρησιμοποιούν εξωτερικό MOSFET. Το πηνίο ισχύος και τα επιλεγμένα SMD εξαρτήματα εξασφαλίζουν κυματώσεις εξόδου κάτω από 100mV, κάτι απαραίτητο όταν τροφοδοτείς ένα Arduino, έναν DAC ή αισθητήρες με χαμηλή ανοχή στις διακυμάνσεις.
Η συχνότητα μεταγωγής των 220KHz επιτρέπει τη χρήση μικρότερων παθητικών εξαρτημάτων και προσφέρει γρήγορη απόκριση στις μεταβολές του φορτίου. Αν εργάζεσαι με ισχύ άνω των 10W, συνιστάται η τοποθέτηση ψύκτρας στο MOSFET και ο καλός αερισμός — το module αντέχει σε θερμοκρασίες από -40°C έως +85°C, καθιστώντας το κατάλληλο ακόμα και για βιομηχανικές ή εξωτερικές εφαρμογές.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση εισόδου | 3V – 35V (μέγιστο 40V) |
| Τάση εξόδου | 5V – 40V (μέγιστο 45V) |
| Μέγιστο ρεύμα εξόδου | 5A (προτεινόμενο συνεχές: 2,5A χωρίς ψύκτρα) |
| Απόδοση μετατροπής | Έως 94% |
| Συχνότητα μεταγωγής | 220KHz |
| Κυματώσεις εξόδου | < 100mV |
| Ακρίβεια ρύθμισης τάσης | ±0,5% |
| Ακρίβεια ρύθμισης φορτίου | ±0,5% |
| Ενσωματωμένες προστασίες | Υπερένταση, υπερθέρμανση |
| Θερμοκρασία λειτουργίας | -40°C ~ +85°C |

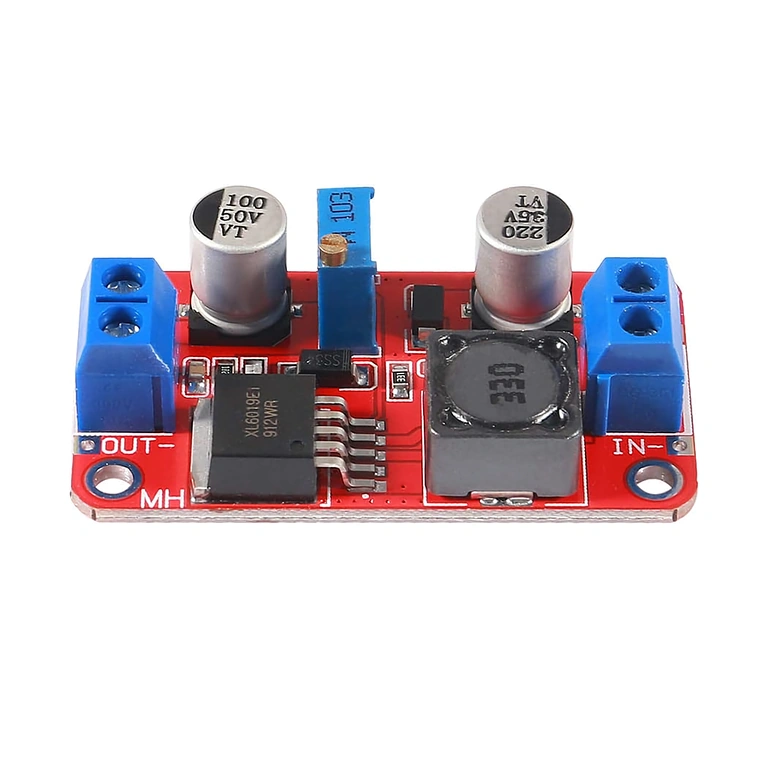

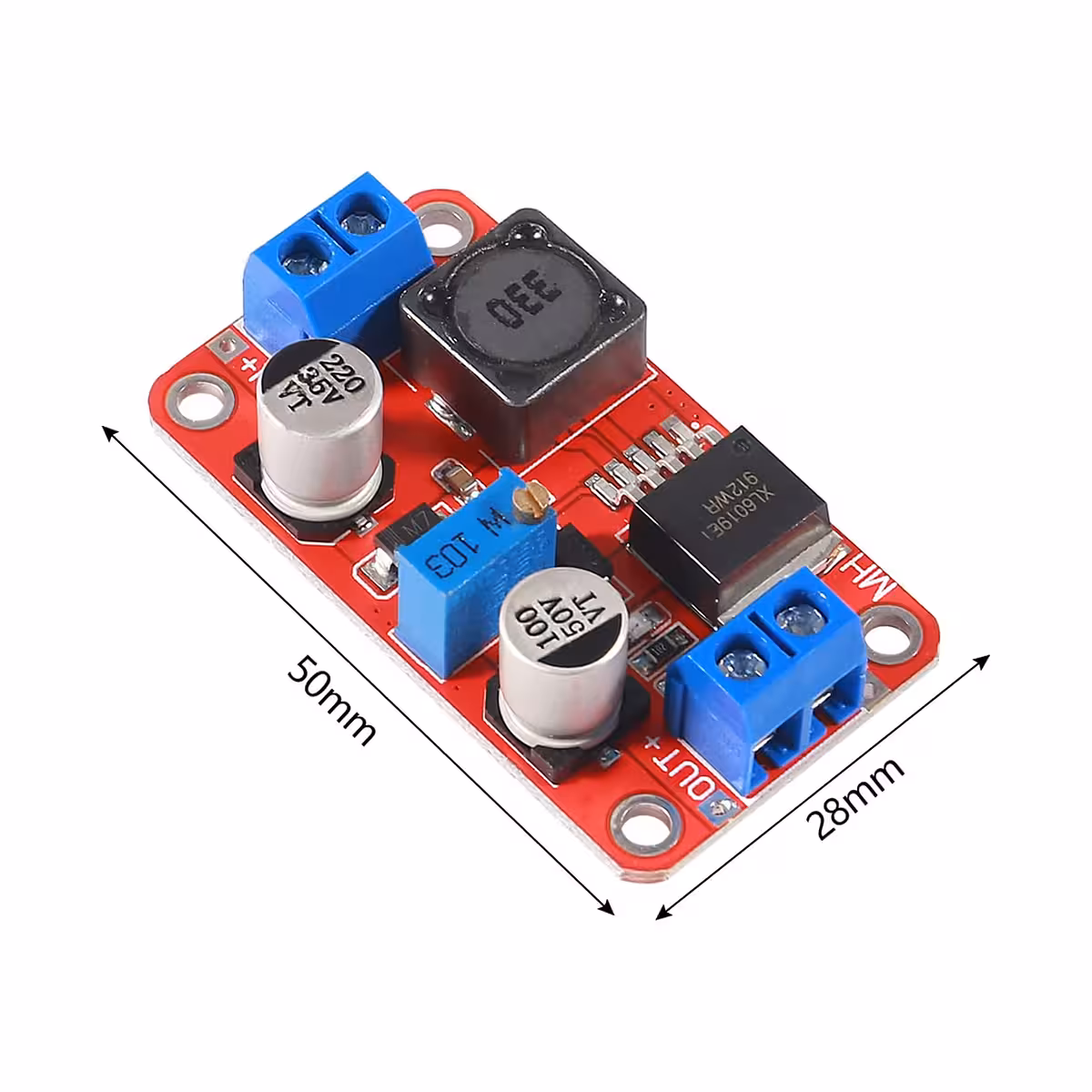

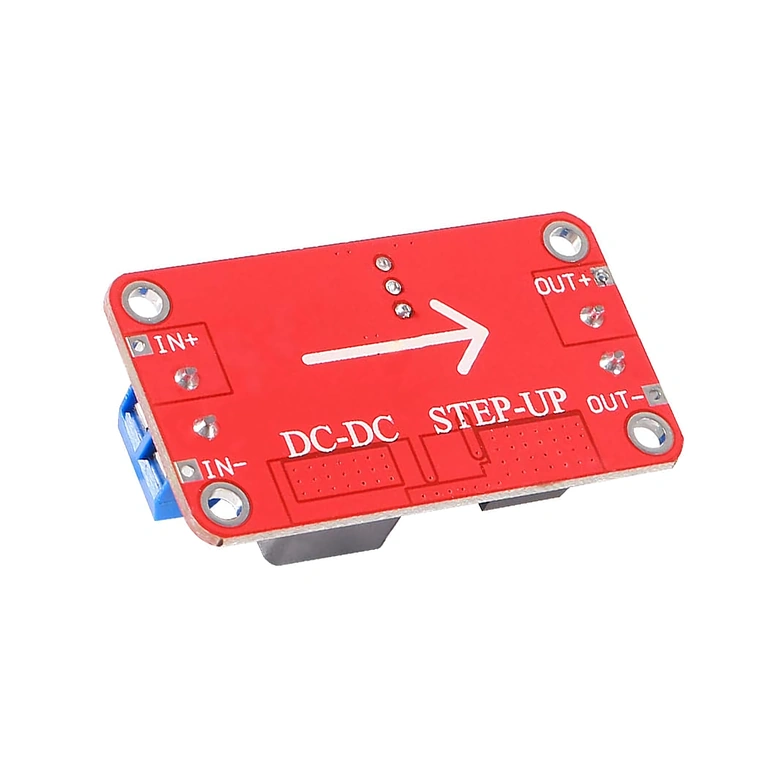

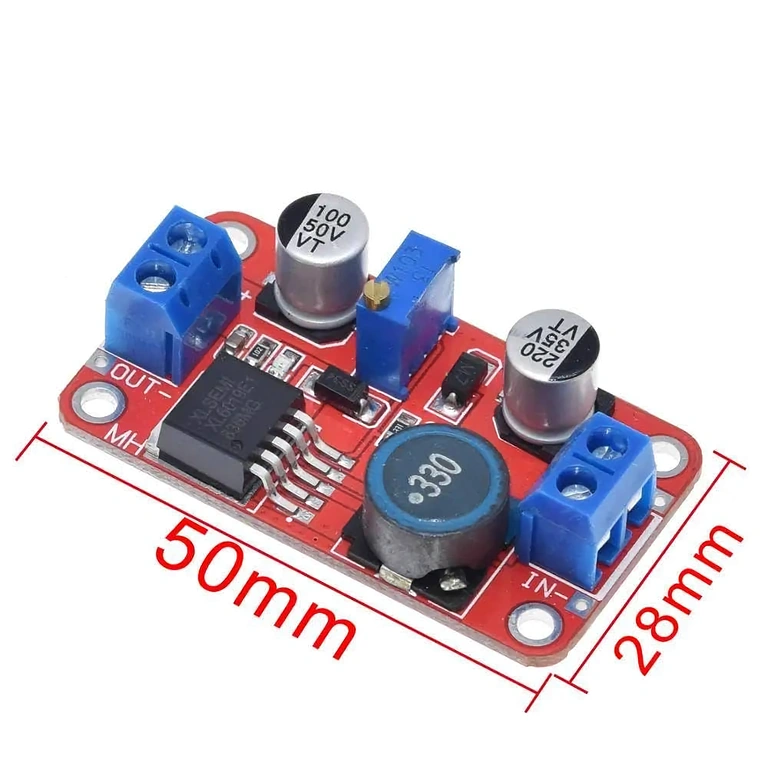

| Διαστάσεις | 50mm × 28mm × 13mm |
| Τύπος μετατροπέα | Boost (Step-Up) DC-DC |
Οδηγίες Χρήσης

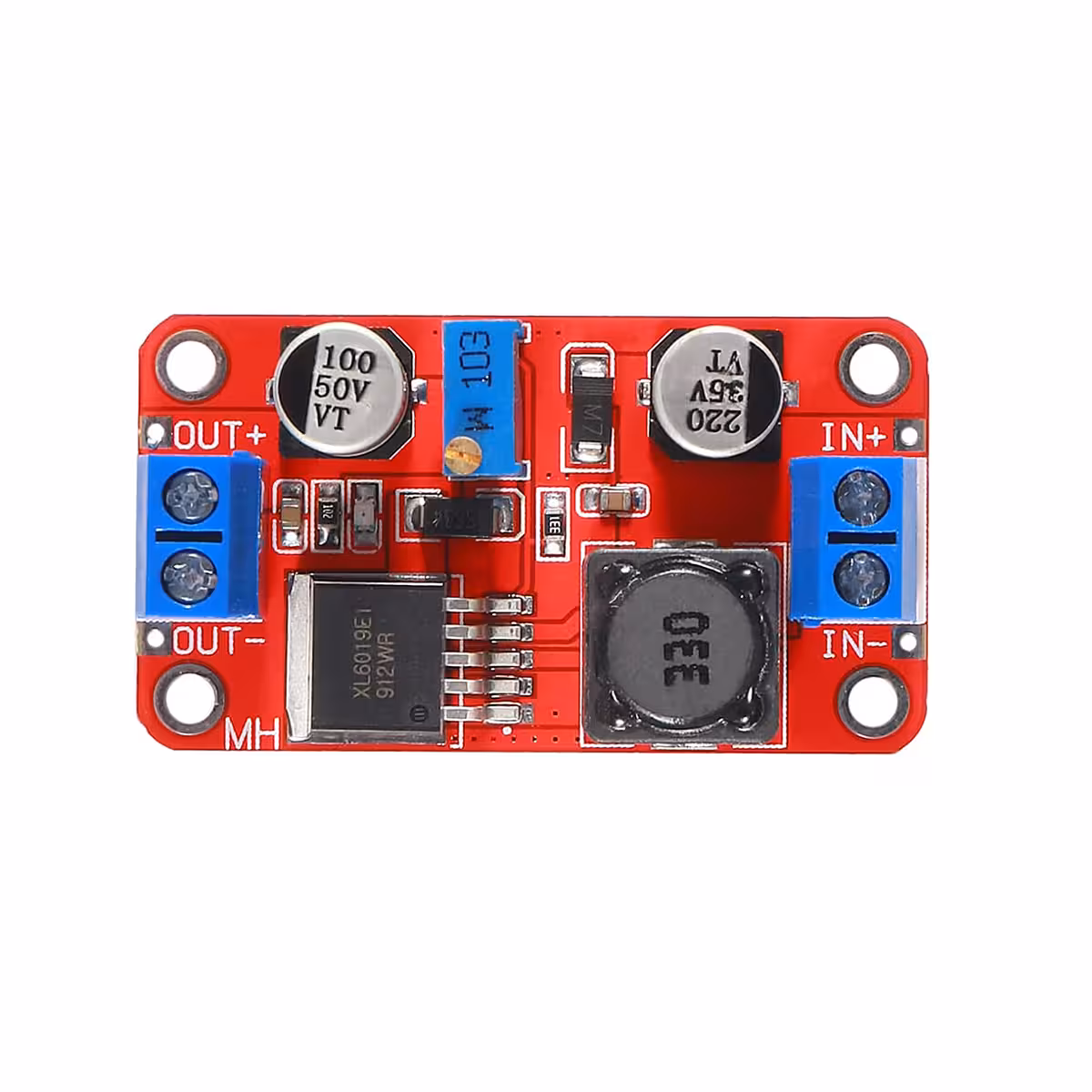

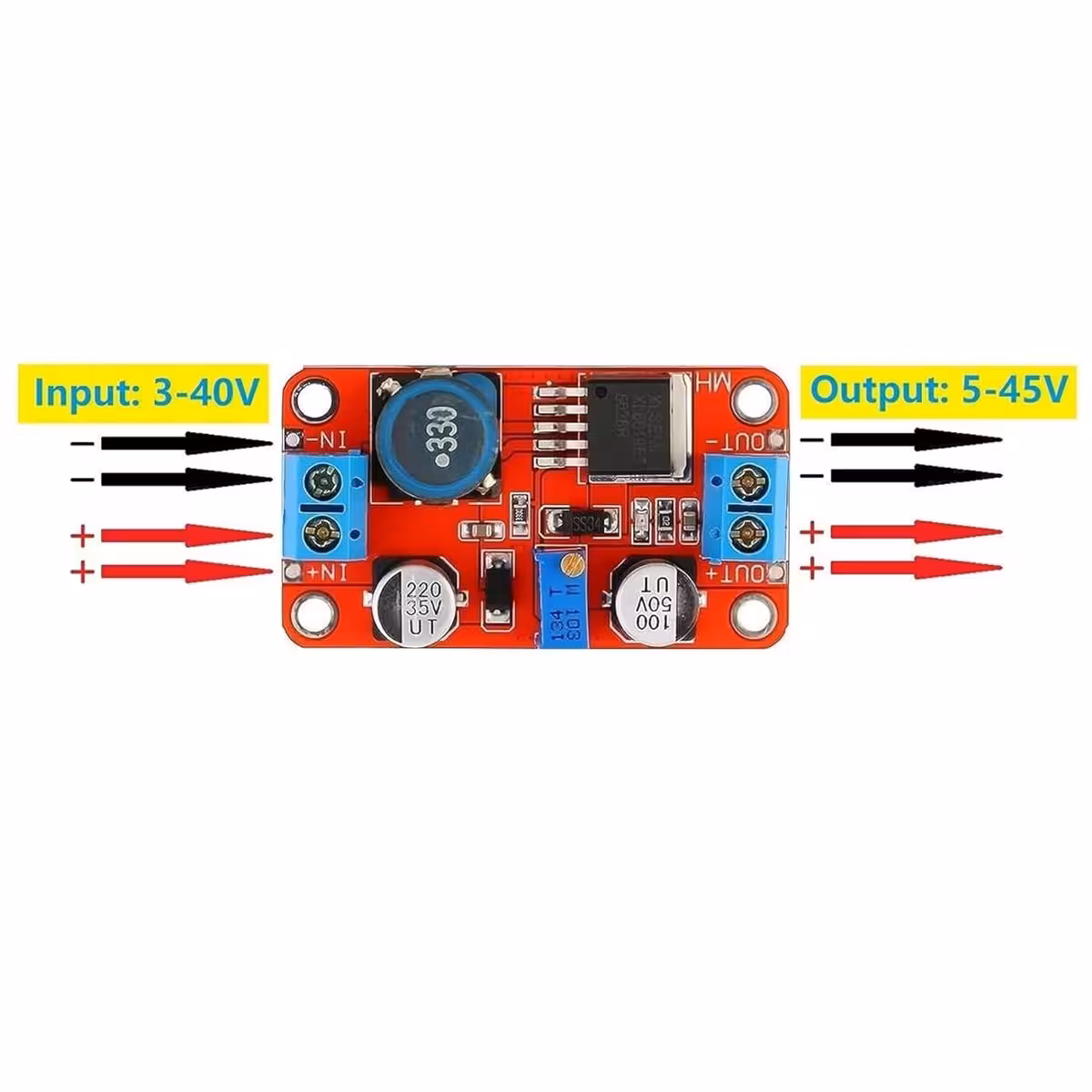

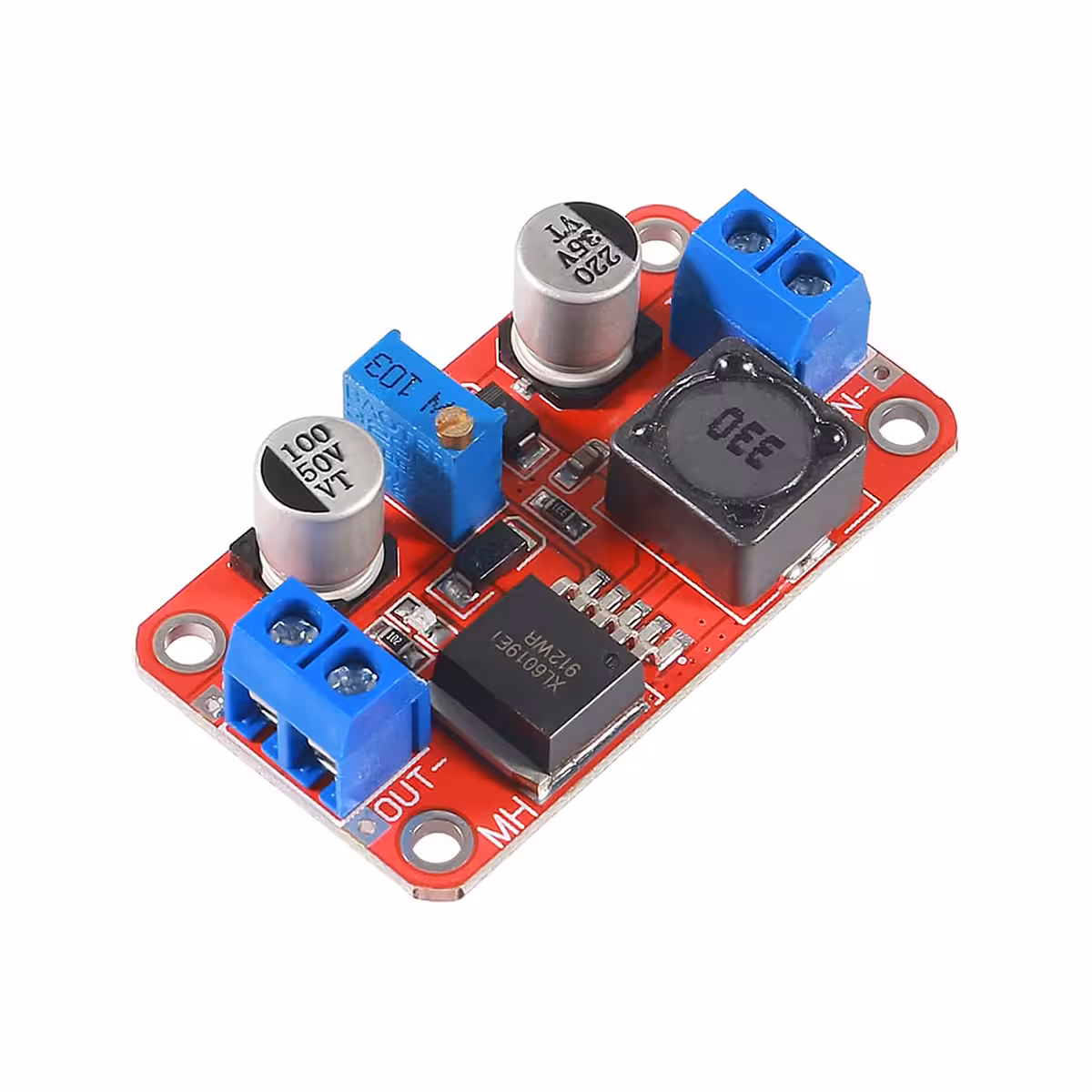

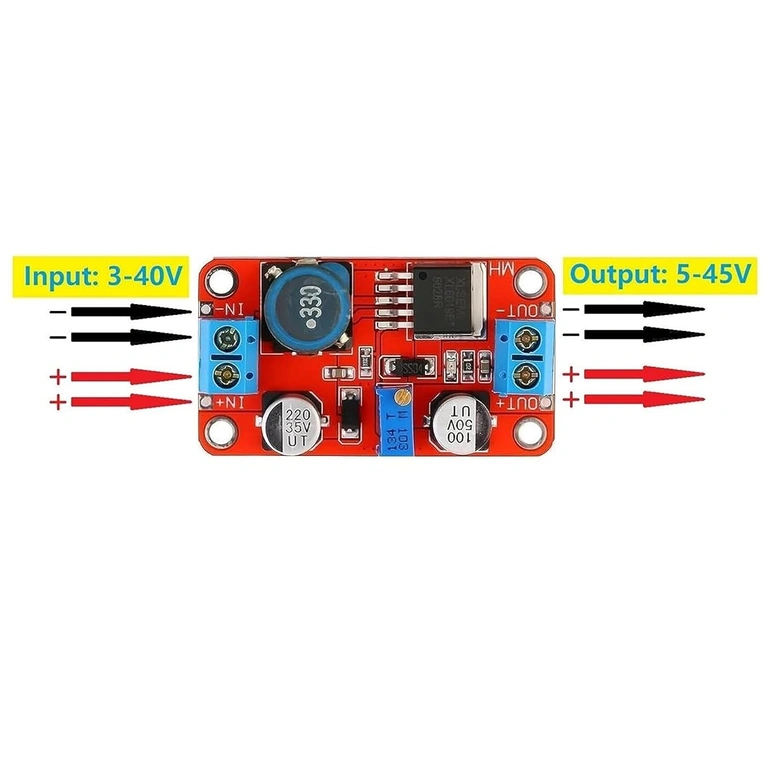

- Σύνδεση τροφοδοσίας: Εφάρμοσε τάση DC μεταξύ 3V και 35V στους ακροδέκτες εισόδου (IN+ και IN–). Η ενδεικτική λυχνία LED θα ανάψει επιβεβαιώνοντας τη σωστή τροφοδοσία.
- Μέτρηση εξόδου: Σύνδεσε ένα ψηφιακό πολύμετρο στους ακροδέκτες εξόδου (OUT+ και OUT–) πριν συνδέσεις το φορτίο σου, για να ελέγξεις την εργοστασιακή τάση.
- Ρύθμιση ποτενσιόμετρου: Περίστρεψε το ποτενσιόμετρο δεξιόστροφα για να αυξήσεις την τάση εξόδου και αριστερόστροφα για να τη μειώσεις. Ρύθμισε αργά, παρακολουθώντας συνεχώς το πολύμετρο.
- Έλεγχος διαφοράς τάσης: Η τάση εξόδου πρέπει να είναι τουλάχιστον 1,5V υψηλότερη από την τάση εισόδου για σταθερή λειτουργία.
- Σύνδεση φορτίου: Αφού σταθεροποιήσεις την επιθυμητή τάση, σύνδεσε το φορτίο σου. Για φορτία άνω των 10W, τοποθέτησε ψύκτρα στο MOSFET και εξασφάλισε επαρκή αερισμό.
Περιεχόμενα Συσκευασίας
- 1x Boost Converter Module DC-DC XL6019
Συχνές Ερωτήσεις
Μπορώ να χρησιμοποιήσω αυτό το module για να πάρω 12V από μια μπαταρία 5V;
Ναι, χωρίς πρόβλημα. Έχε υπόψη ότι με απόδοση ~90%, για 1A στα 12V θα χρειαστείς περίπου 2,5A στην είσοδο των 5V — βεβαιώσου ότι η πηγή σου μπορεί να παρέχει αυτό το ρεύμα.
Μπορεί να χρησιμοποιηθεί για τη φόρτιση μπαταριών Li-Ion;
Μπορεί να παρέχει την απαιτούμενη τάση (π.χ. 4,2V ή 8,4V για 2S), αλλά δεν διαθέτει κύκλωμα διαχείρισης φόρτισης (BMS). Σύνδεσε ένα εξειδικευμένο module φόρτισης (π.χ. TP4056) στην έξοδο αυτού του μετατροπέα — μην φορτίζεις μπαταρίες απευθείας χωρίς προστασία.
Είναι συμβατό με ηλιακά πάνελ;
Ναι, είναι μια πολύ συνηθισμένη εφαρμογή. Ανυψώνει τη μεταβαλλόμενη τάση του πάνελ (μεταξύ 3V και 35V) σε μια σταθερή τιμή για τη φόρτιση μπαταριών ή την τροφοδοσία συσκευών, ακόμα και όταν η ηλιοφάνεια μεταβάλλεται.
Γιατί η τάση εξόδου παρουσιάζει μικρές διακυμάνσεις σε μεγάλα φορτία;
Σε ρεύματα κοντά στα 5A, οι κυματώσεις αυξάνονται. Πρόσθεσε έναν ηλεκτρολυτικό πυκνωτή 470–1000µF στην έξοδο και τοποθέτησε ψύκτρα στο MOSFET. Για μέγιστη σταθερότητα, διατήρησε το συνεχές ρεύμα κάτω από 2,5A χωρίς πρόσθετη ψύξη.
Λειτουργεί με μία μόνο κυψέλη LiPo 3,7V;
Ναι. Η ελάχιστη τάση εισόδου είναι 3V, οπότε μια κυψέλη LiPo στα 3,7V λειτουργεί τέλεια. Το ίδιο ισχύει και για 2–3 μπαταρίες AA ή AAA σε σειρά.
