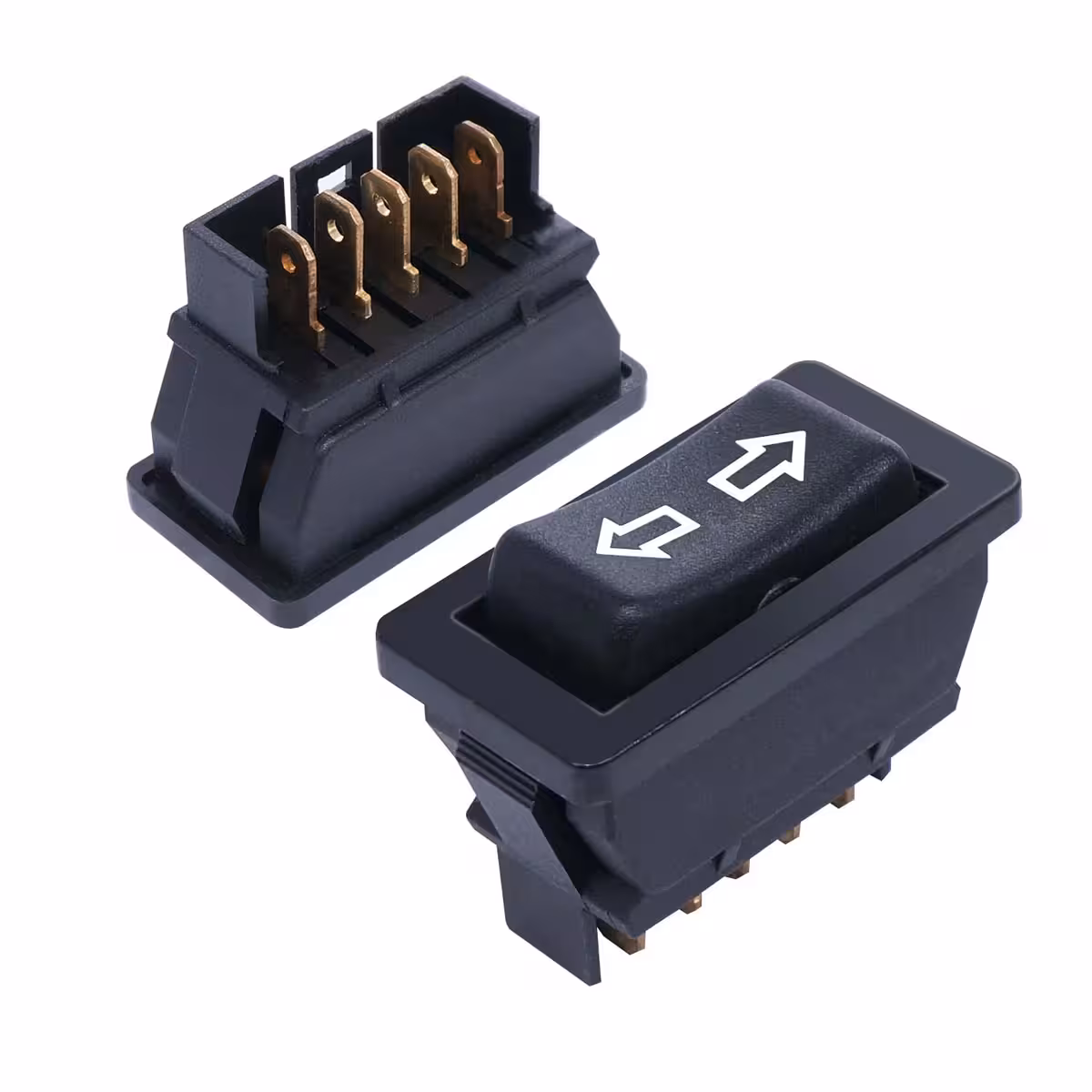

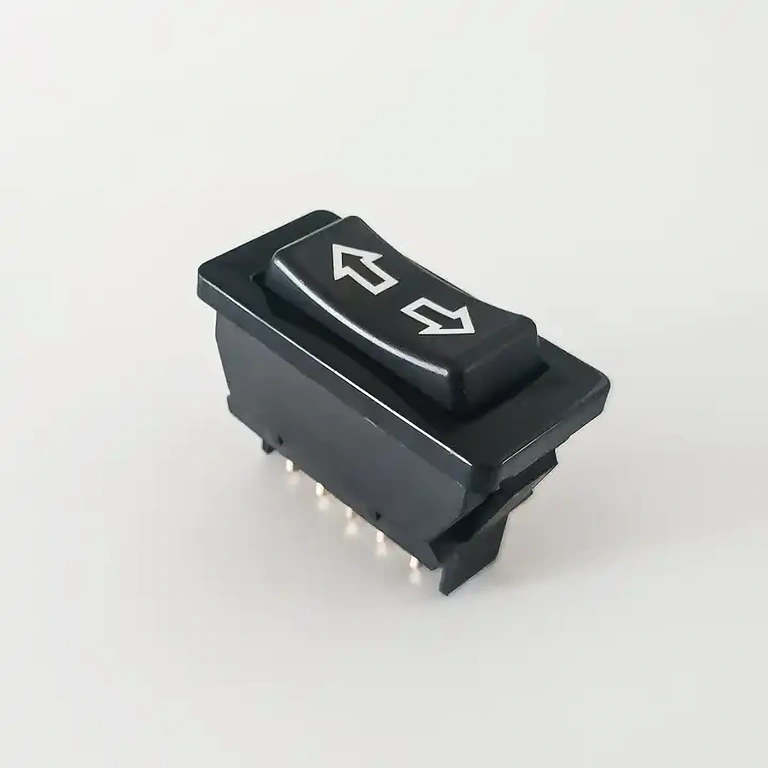

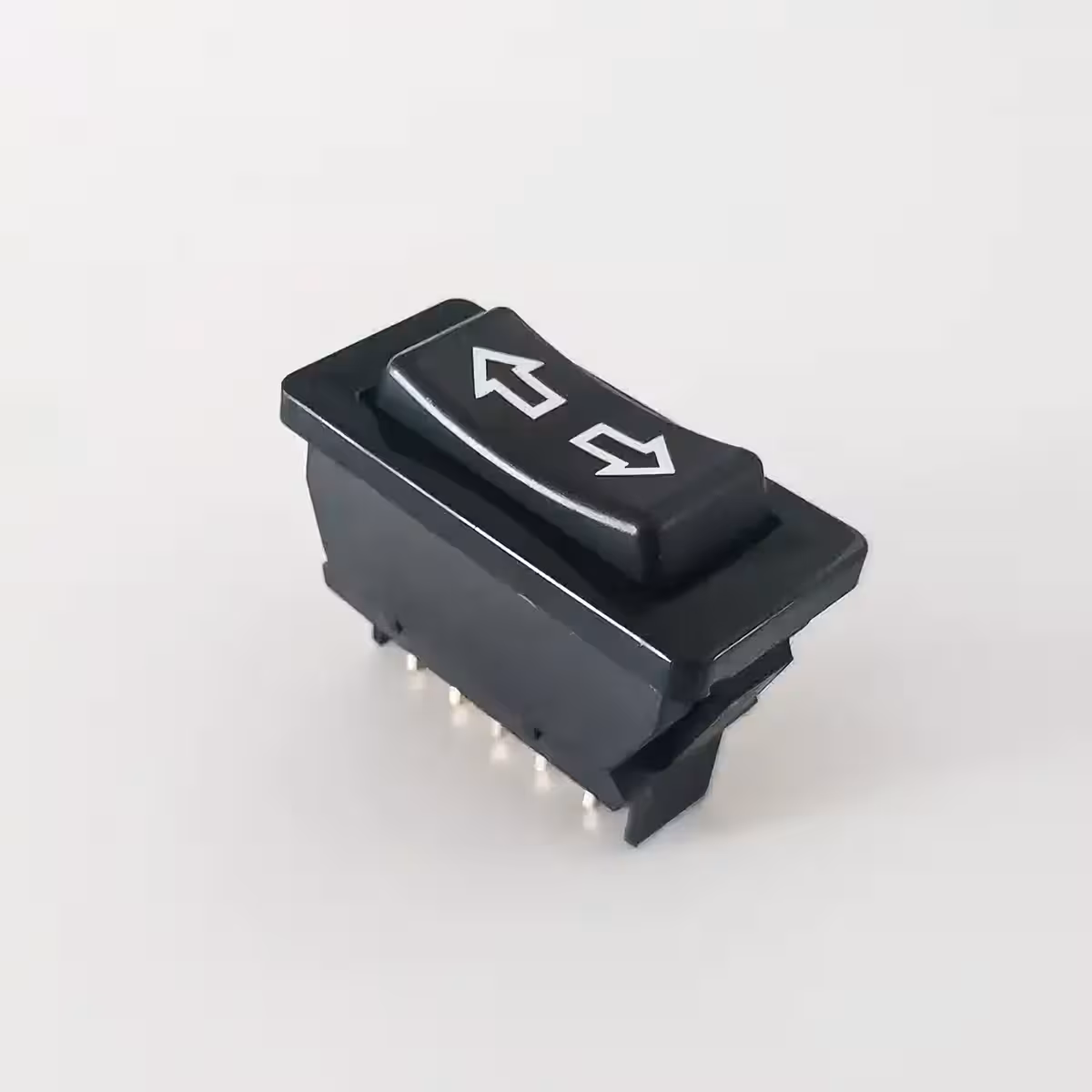

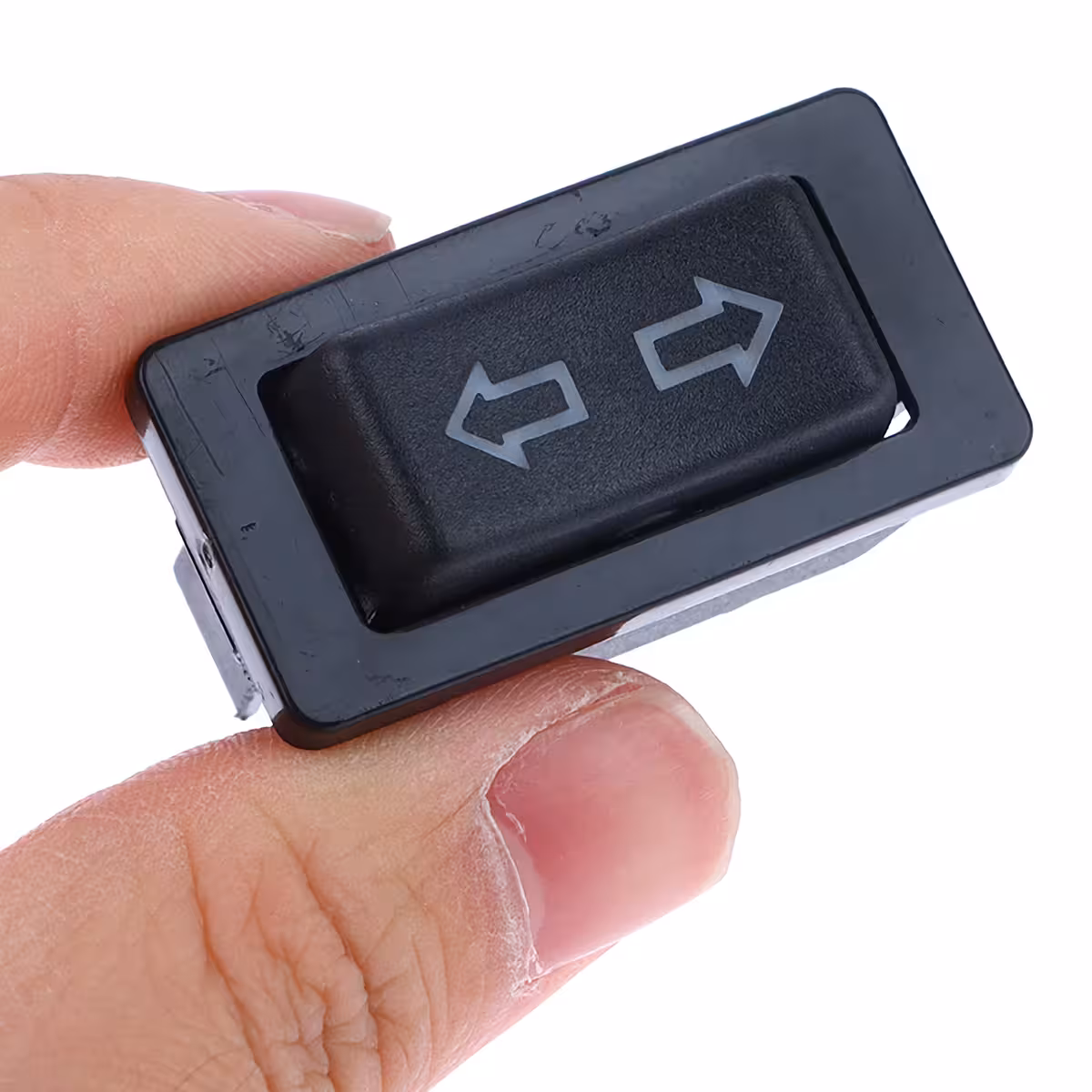

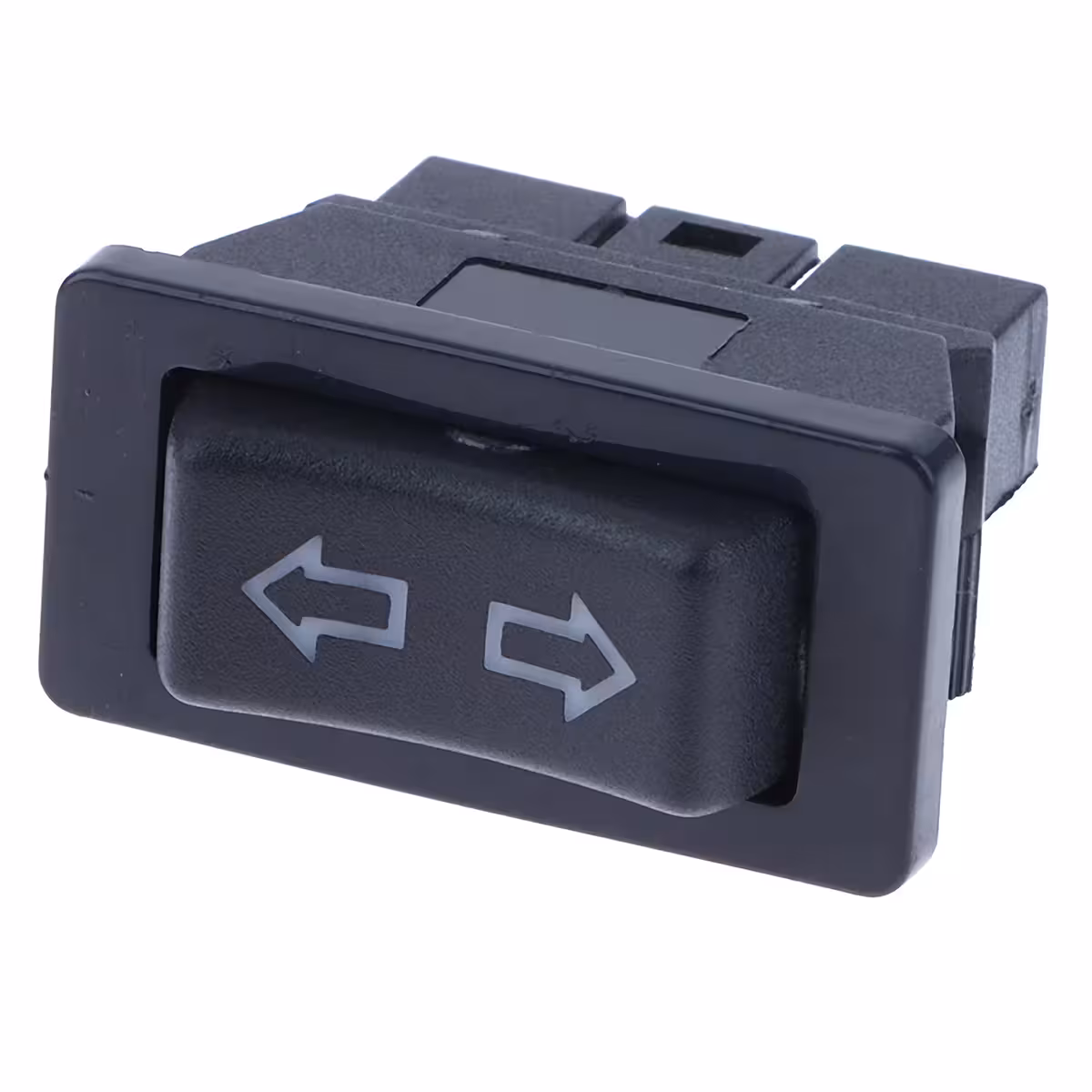

Διακόπτης τύπου rocker DPDT με αυτόματη επαναφορά – αντιστρέψτε τη φορά του μοτέρ χωρίς ρελέ και πολύπλοκες καλωδιώσεις
Διαθέτετε έναν γραμμικό ενεργοποιητή (actuator), ένα μοτέρ DC ή ένα σύστημα ανύψωσης και θέλετε να ελέγχετε την κατεύθυνση κίνησης με μία απλή κίνηση; Ο διακόπτης rocker DPDT 3 θέσεων με αυτόματη επαναφορά είναι η λύση που ψάχνετε. Πιέζετε προς τα αριστερά — το μοτέρ ξεκινά προς μία κατεύθυνση. Πιέζετε προς τα δεξιά — αντιστρέφεται η φορά. Αφήνετε τον διακόπτη — το μοτέρ σταματά αυτόματα.
Σημείωση: Η αυτόματη επαναφορά στην κεντρική θέση (OFF) αποτρέπει την κατά λάθος λειτουργία και προστατεύει τόσο το μοτέρ όσο και το κύκλωμά σας.
Γιατί να επιλέξετε αυτό το μοντέλο; (Βασικά πλεονεκτήματα):
- Αντιστροφή πολικότητας χωρίς ρελέ — η διαμόρφωση DPDT επιτρέπει την ταυτόχρονη εναλλαγή και των δύο καλωδίων του μοτέρ, αλλάζοντας τη φορά περιστροφής άμεσα, χωρίς πρόσθετα εξαρτήματα.
- Αυτόματη διακοπή κατά την απελευθέρωση — οι πλευρικές θέσεις είναι στιγμιαίες (momentary): το μοτέρ λειτουργεί μόνο όσο κρατάτε πατημένο τον διακόπτη, εξαλείφοντας τον κίνδυνο μηχανικής εμπλοκής ή υπερφόρτωσης.
- 20A στα 12V και 24V DC — καλύπτει τη συντριπτική πλειοψηφία των γραμμικών ενεργοποιητών και μοτέρ DC που χρησιμοποιούνται σε οχήματα, τροχόσπιτα, σκάφη ή αυτοματισμούς DIY.

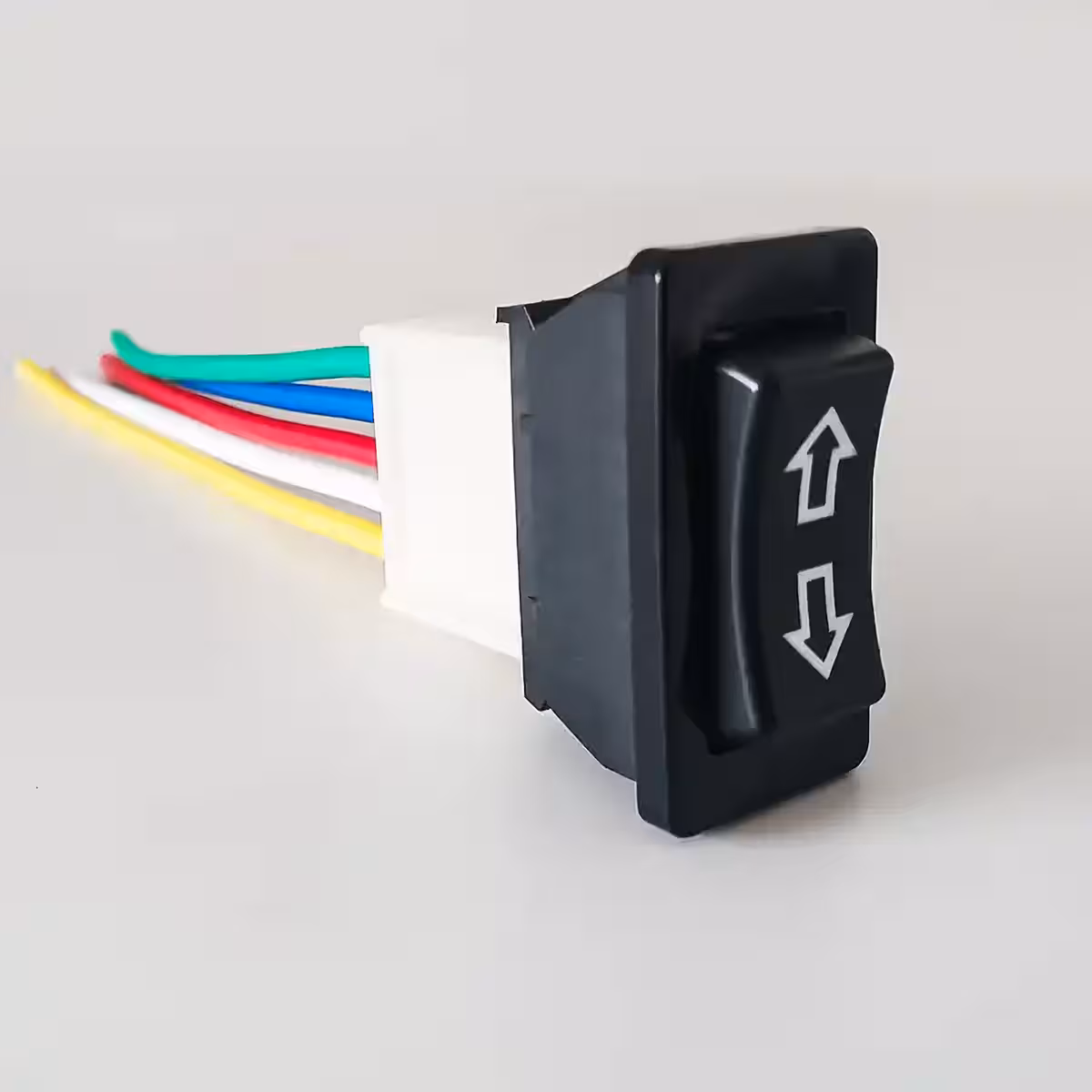

- Περιλαμβάνεται φις με 5 ακροδέκτες — συνδέετε τα καλώδια απευθείας στο φις, χωρίς κολλήσεις και χωρίς ειδικά εργαλεία. Ιδανικό για γρήγορη και καθαρή εγκατάσταση.
- Συμπαγείς διαστάσεις: 21 × 41 × 34 mm — εφαρμόζει εύκολα σε ταμπλό, πάνελ ελέγχου ή περιβλήματα εκτυπωμένα σε 3D.
Λεπτομέρειες και Απόδοση
Η διαμόρφωση DPDT (Double Pole Double Throw) σημαίνει ότι ο διακόπτης ελέγχει ταυτόχρονα δύο ανεξάρτητα κυκλώματα — ακριβώς ό,τι χρειάζεστε για να αντιστρέψετε την πολικότητα ενός μοτέρ DC χωρίς να απαιτείται ξεχωριστό ρελέ τύπου H-bridge. Η λειτουργία ON/OFF/ON με αυτόματη επαναφορά διατηρεί την κεντρική θέση σταθερή (μοτέρ εκτός λειτουργίας) και ενεργοποιεί την κίνηση μόνο όσο ο χρήστης πιέζει τον μοχλό, αποτρέποντας μηχανικά μπλοκαρίσματα σε συστήματα ανύψωσης. Ο ακροδέκτης με 5 pins και αποσπώμενο φις καθιστά την αντικατάσταση ή την επανακαλωδίωση εξαιρετικά εύκολη, ακόμη και σε περιορισμένους χώρους.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τύπος διακόπτη | DPDT, ON/OFF/ON με αυτόματη επαναφορά (momentary) |

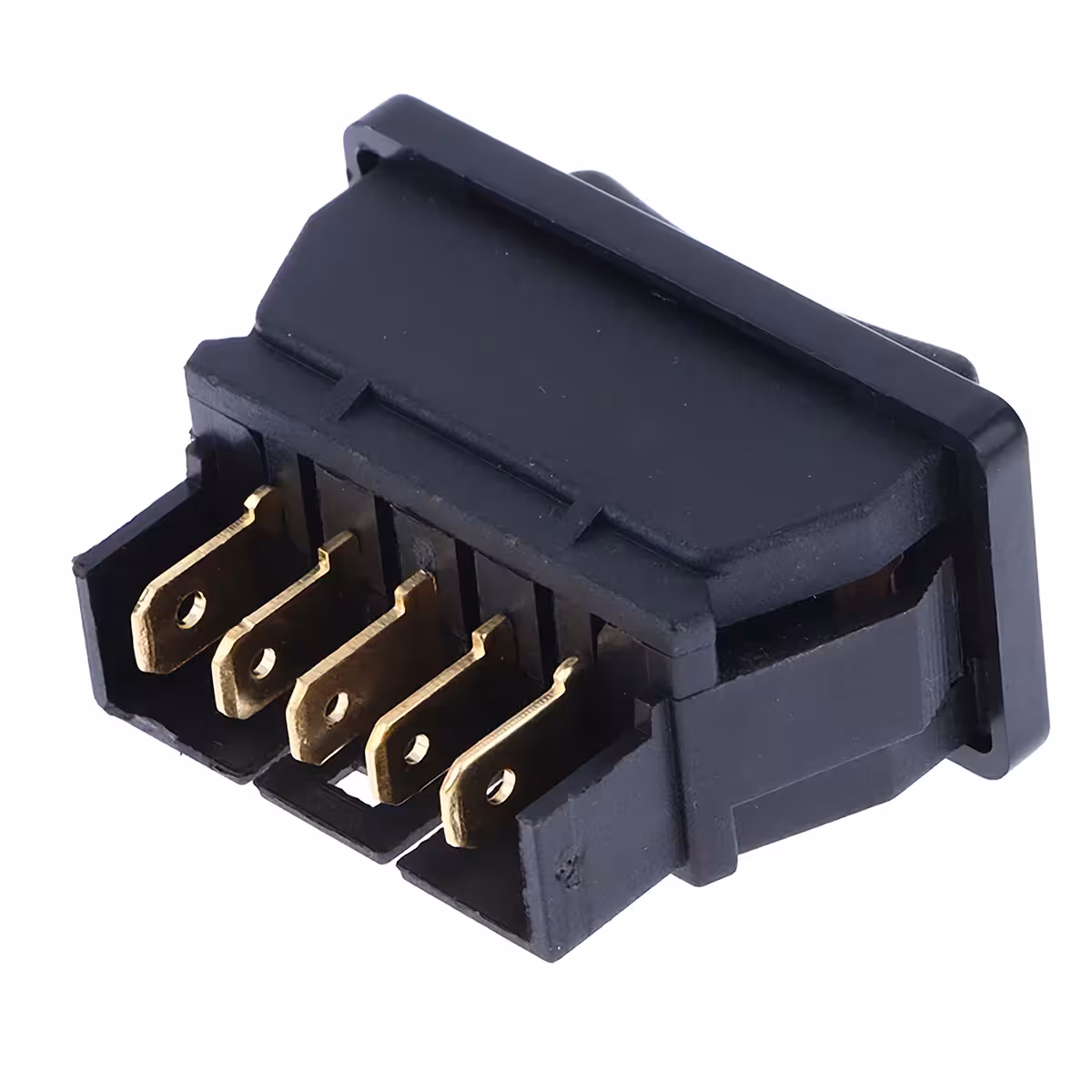

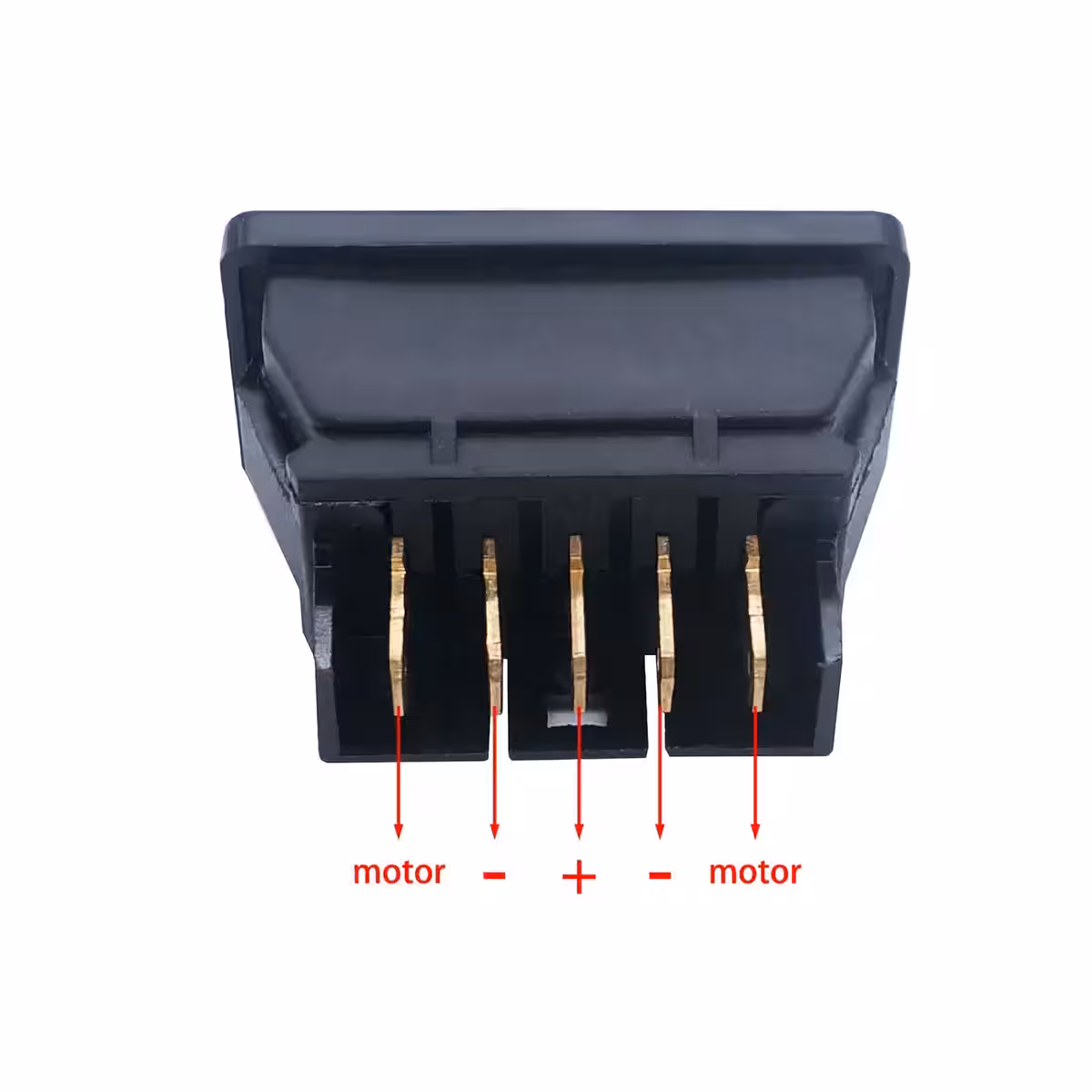

| Αριθμός ακροδεκτών | 5 pins (περιλαμβάνεται φις) |
| Ονομαστική τάση | DC 12V / 24V |
| Ονομαστικό ρεύμα | 20A |
| Λειτουργία επαναφοράς | Αυτόματη στην κεντρική θέση OFF |

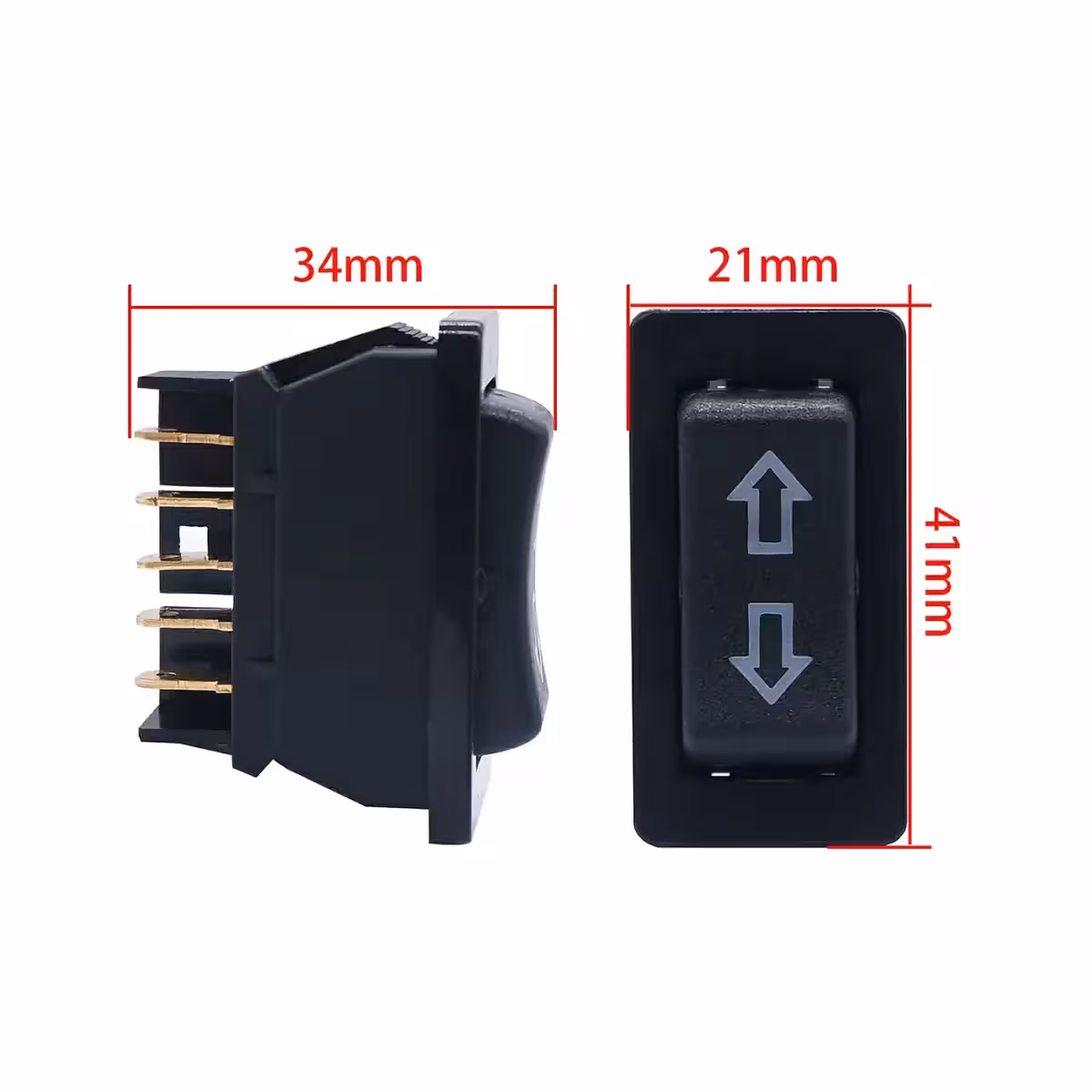

| Διαστάσεις | 21 × 41 × 34 mm |
| Μήκος ακροδέκτη | 12 mm |
| Τυπικές εφαρμογές | Μοτέρ DC, γραμμικοί ενεργοποιητές, συστήματα ανύψωσης, ρομποτική, αυτοματισμοί οχημάτων |
Περιεχόμενα Συσκευασίας
- 1 × Διακόπτης rocker DPDT 3 θέσεων με αυτόματη επαναφορά
- 1 × Φις σύνδεσης με 5 ακροδέκτες
Συχνές Ερωτήσεις
Μπορώ να ελέγξω έναν γραμμικό ενεργοποιητή απευθείας με αυτόν τον διακόπτη;
Ναι. Αυτό είναι ένα από τα πιο συνηθισμένα σενάρια χρήσης. Λειτουργεί με οποιονδήποτε γραμμικό ενεργοποιητή DC έως 20A στα 12V ή 24V — κεραίες, πόρτες, ηλεκτρικά κρεβάτια, συστήματα ανύψωσης.
Τι συμβαίνει αν ξεπεράσω τα 20A;
Οι επαφές ενδέχεται να υπερθερμανθούν και ο διακόπτης να υποστεί βλάβη. Εάν το μοτέρ σας τραβάει περισσότερα από 20A κατά την εκκίνηση, χρησιμοποιήστε ένα ρελέ ισχύος που θα ελέγχεται από αυτόν τον διακόπτη — έτσι ο διακόπτης θα παραμείνει στο κύκλωμα ελέγχου και όχι στο κύκλωμα ισχύος.
Χρειάζομαι δίοδο προστασίας;
Για μεγάλα επαγωγικά φορτία (πάνω από 5-10A), συνιστάται η χρήση διόδων flyback παράλληλα στους ακροδέκτες του μοτέρ. Προστατεύουν τις επαφές του διακόπτη από ηλεκτρικά τόξα κατά την εναλλαγή.
Πόση ώρα διαρκεί η τοποθέτηση σε πάνελ;
Λιγότερο από 10 λεπτά. Ανοίγετε μια τυπική οπή στο πάνελ, στερεώνετε τον διακόπτη, συνδέετε τα καλώδια στο φις των 5 ακροδεκτών και είστε έτοιμοι. Δεν απαιτούνται κολλήσεις ή ειδικά εργαλεία.
