Ρυθμιζόμενο step-down module 600W DC 12-80V – ακριβής έλεγχος CV/CC, χωρίς απώλειες ενέργειας
Χρειάζεται να υποβιβάσετε την τάση από μια πηγή 24V, 48V ή και 72V ακριβώς στα επίπεδα που απαιτεί το φορτίο σας; Χωρίς συμβιβασμούς και χωρίς διακυμάνσεις. Αυτό το ρυθμιζόμενο step-down module 600W σας προσφέρει πλήρη έλεγχο της τάσης και του ρεύματος εξόδου, με ρυθμίσεις μέσω δύο ποτενσιομέτρων και παρακολούθηση των τιμών σε πραγματικό χρόνο.
Σημείωση: Η μέγιστη τάση εξόδου ισούται με την τάση εισόδου × 0.8 (π.χ. με είσοδο 60V, η μέγιστη έξοδος είναι 48V). Το module δεν είναι συμβατό με μπαταρίες 72V. Κατά τη χρήση για φόρτιση μπαταριών, συνιστάται η προσθήκη διόδου για την αποφυγή αντίστροφου ρεύματος.
Γιατί να επιλέξετε αυτό το step-down module; (Κύρια πλεονεκτήματα):
- Ανεξάρτητη ρύθμιση CV/CC — ρυθμίστε την τάση (2.5V–50V) και το ρεύμα (0–20A) ξεχωριστά, ιδανικό για φορτία με αυστηρές απαιτήσεις κατά την εκκίνηση ή τη φόρτιση
- Διπλή ψηφιακή οθόνη — παρακολουθήστε ταυτόχρονα την τάση και το ρεύμα εξόδου χωρίς τη χρήση πολύμετρου
- Απόδοση ≥93% — στα 600W ισχύος, αυτό μεταφράζεται σε θερμικές απώλειες κάτω από 42W, σε σύγκριση με τα 90–120W των κοινών μετατροπέων
- Αυτόματη προστασία στα 25A — αν το φορτίο υπερβεί το όριο που έχετε θέσει, το κύκλωμα περιορίζει το ρεύμα προστατεύοντας τα εξαρτήματα
- Προστασία αντίστροφης πολικότητας — σε περίπτωση λανθασμένης σύνδεσης, το module παραμένει άθικτο
- Εύρος λειτουργίας -40°C έως +85°C — σταθερή απόδοση τόσο σε κρύο περιβάλλον όσο και σε συνθήκες υψηλής θερμοκρασίας
- Συμπαγής σχεδιασμός: 125×70×32mm — χωράει εύκολα σε οποιοδήποτε κουτί κατασκευής
Τεχνικά Χαρακτηριστικά και Απόδοση
Ο μετατροπέας χρησιμοποιεί buck (step-down) τοπολογία με μεταγωγή υψηλής συχνότητας, διατηρώντας την τάση εξόδου σταθερή ακόμα και με απότομες μεταβολές του φορτίου. Το VADJ ελέγχει την τάση και το IADJ θέτει το όριο ρεύματος. Τρεις ενδείξεις LED σας ενημερώνουν για την κατάσταση λειτουργίας: μπλε (CV χωρίς φορτίο), πράσινο (ενεργό ρεύμα) και κόκκινο (ενεργή λειτουργία CC) — άμεση πληροφόρηση χωρίς ανάγκη για παλμογράφο.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση εισόδου | DC 12V – 80V (μη συμβατό με μπαταρία 72V) |
| Τάση εξόδου | 2.5V – 50V ρυθμιζόμενη (max = Vin × 0.8) |
| Μέγιστο ρεύμα εξόδου | 20A (αυτόματη προστασία στα 25A) |
| Μέγιστη ισχύς | 600W |
| Απόδοση | ≥ 93% |
| Οθόνη | Ψηφιακή – ταυτόχρονη ένδειξη τάσης και ρεύματος |
| Τρόπος λειτουργίας | CV (σταθερή τάση) / CC (σταθερό ρεύμα) |
| Ενσωματωμένες προστασίες | Υπερέντασης (25A), αντίστροφης πολικότητας |
| Θερμοκρασία λειτουργίας | -40°C – +85°C |
| Θερμοκρασία αποθήκευσης | -20°C – +50°C |
| Σχετική υγρασία | 65% ± 20% |

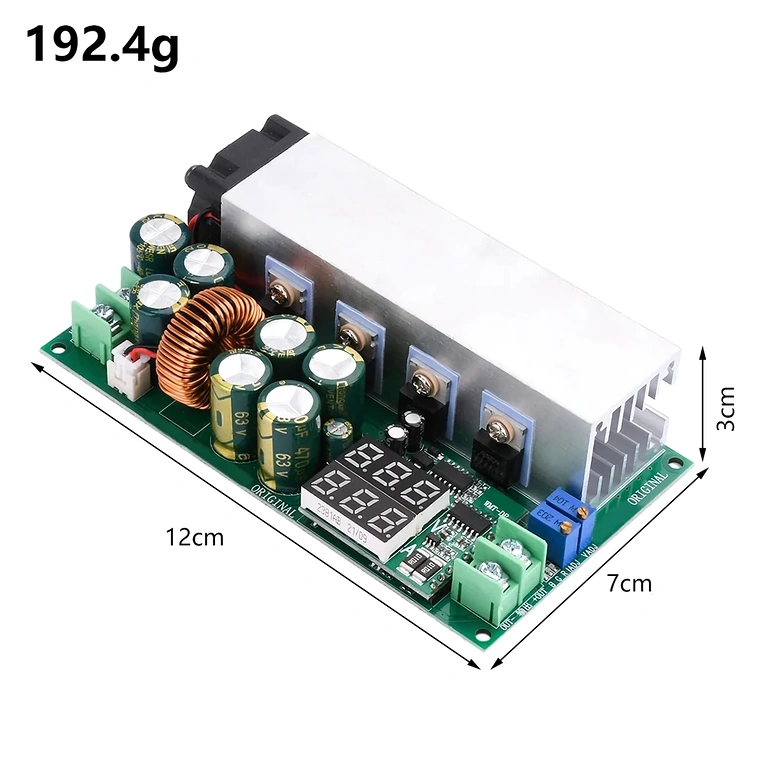

| Διαστάσεις | 125mm × 70mm × 32mm |
Οδηγίες Χρήσης

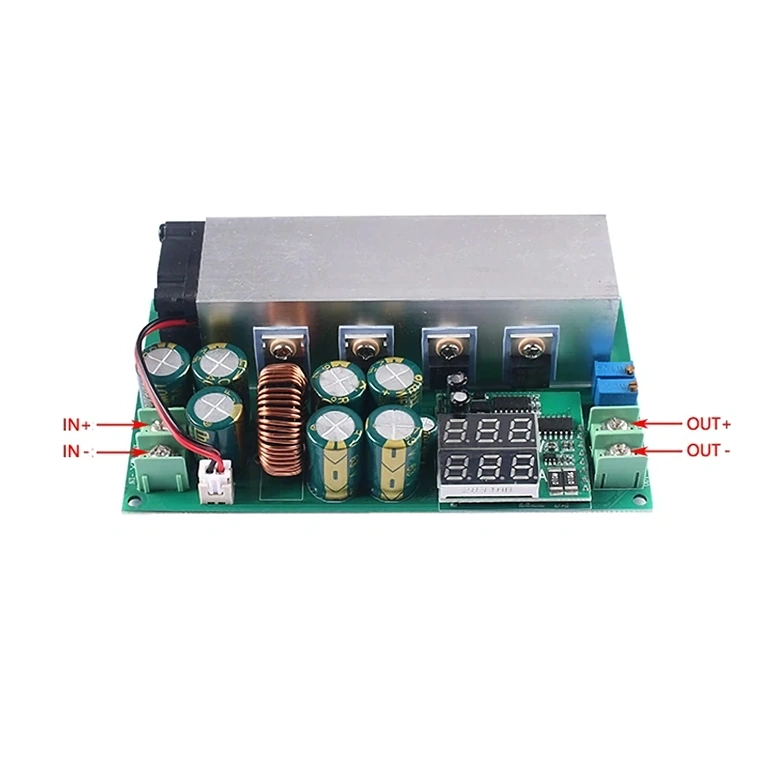

- Συνδέστε την πηγή τροφοδοσίας στους ακροδέκτες IN+ και IN-, προσέχοντας την πολικότητα (DC 12V–80V).
- Συνδέστε το φορτίο στους ακροδέκτες OUT+ και OUT-.
- Ρυθμίστε την τάση εξόδου περιστρέφοντας το ποτενσιόμετρο VADJ — δεξιόστροφα για αύξηση, αριστερόστροφα για μείωση.
- Ρυθμίστε το όριο ρεύματος περιστρέφοντας το ποτενσιόμετρο IADJ — δεξιόστροφα για αύξηση του επιτρεπόμενου ρεύματος, αριστερόστροφα για μείωση.

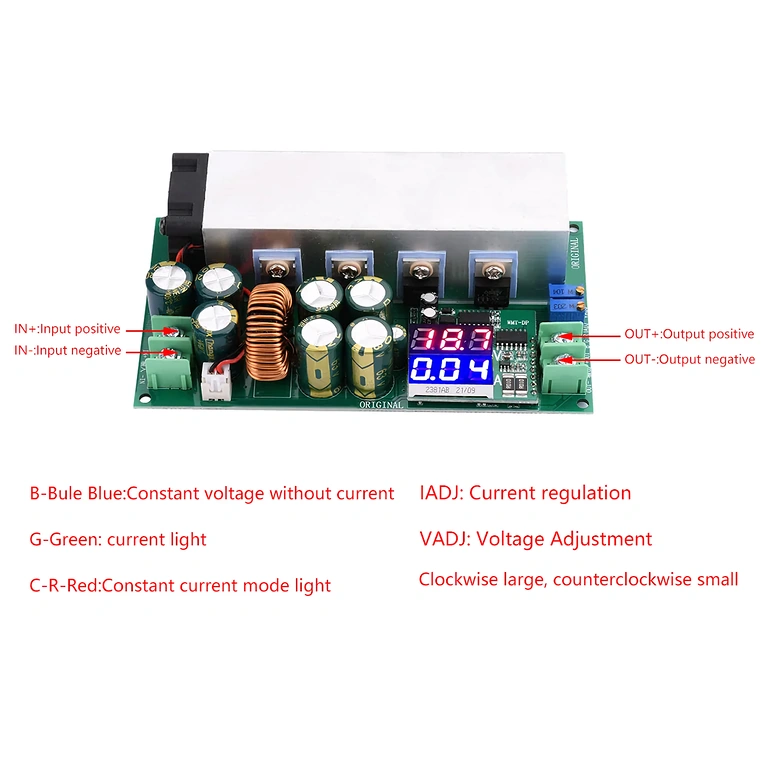

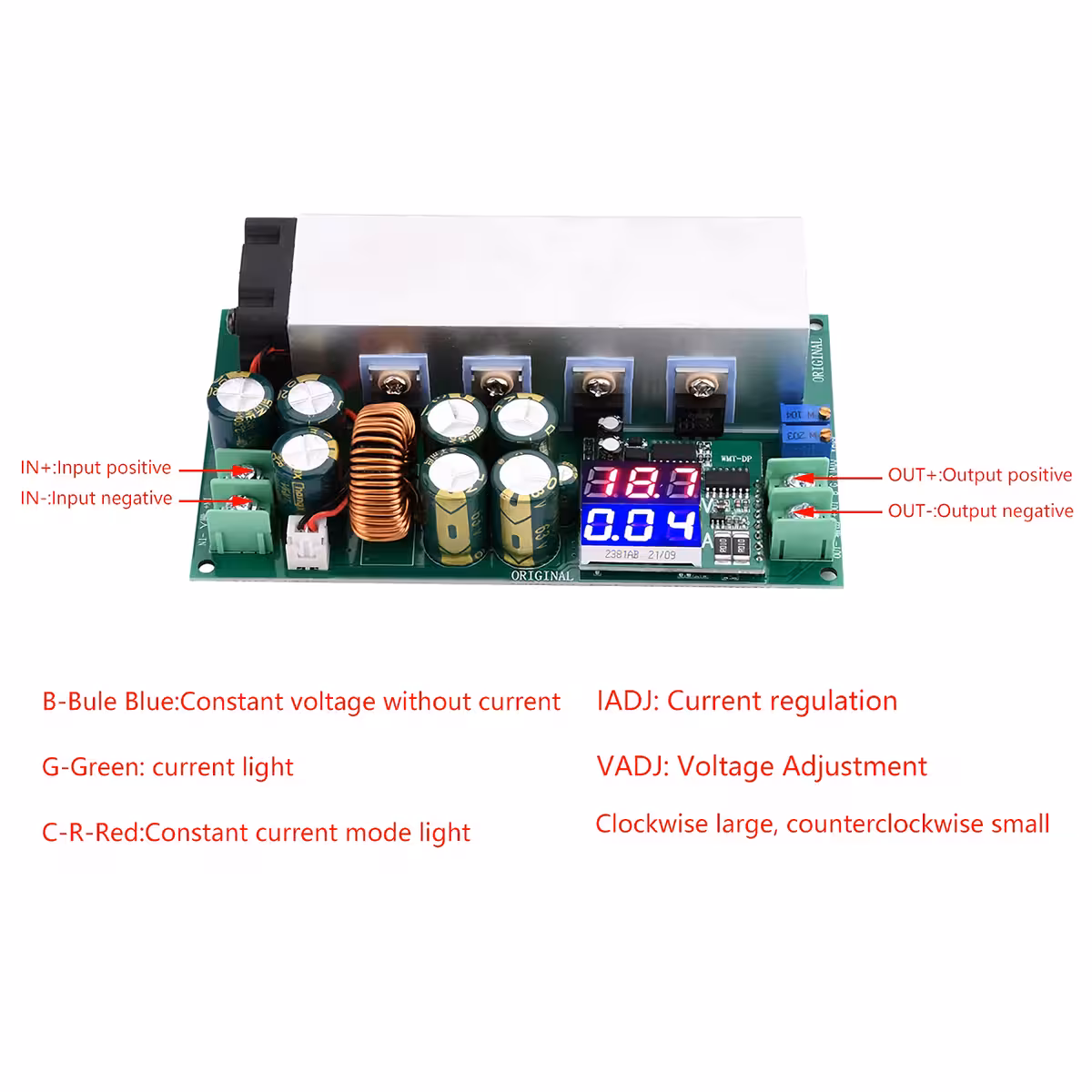

- Παρακολουθήστε τις ενδείξεις LED: μπλε = λειτουργία CV, πράσινο = ενεργό ρεύμα, κόκκινο = λειτουργία CC.
- Για φόρτιση μπαταριών: προσθέστε οπωσδήποτε μια δίοδο στη γραμμή εξόδου για να αποτρέψετε την επιστροφή ρεύματος προς το module.
Περιεχόμενα Συσκευασίας
- 1× Step-down module DC 12-80V 20A 600W με ψηφιακή οθόνη
Συχνές Ερωτήσεις
Μπορώ να χρησιμοποιήσω μπαταρία 72V ως πηγή εισόδου;
Όχι. Μια μπαταρία 72V μπορεί να παράγει τάσεις αιχμής που ξεπερνούν τα όρια ασφαλείας του module. Η τάση εισόδου πρέπει να είναι αυστηρά μεταξύ 12V και 80V DC.
Ποια είναι η μέγιστη τάση εξόδου με είσοδο 60V;
48V. Ο τύπος είναι απλός: μέγιστη τάση εξόδου = τάση εισόδου × 0.8. Εφαρμόστε τον ίδιο υπολογισμό για οποιαδήποτε τιμή εισόδου.
Είναι κατάλληλο για φόρτιση μπαταριών Li-Ion ή LiPo;
Ναι, η λειτουργία CC (σταθερό ρεύμα) είναι ιδανική για τη φάση φόρτισης. Είναι απαραίτητη η προσθήκη διόδου στην έξοδο, καθώς το αντίστροφο ρεύμα από την μπαταρία μπορεί να προκαλέσει βλάβη στο module.
Χρειάζομαι επιπλέον ψύξη σε πλήρες φορτίο;
Για φορτία άνω των 400–450W, η χρήση ψύκτρας ή ανεμιστήρα είναι απαραίτητη για τη μακροζωία των εξαρτημάτων. Στα 600W συνεχούς λειτουργίας, η ενεργή ψύξη είναι επιβεβλημένη.
