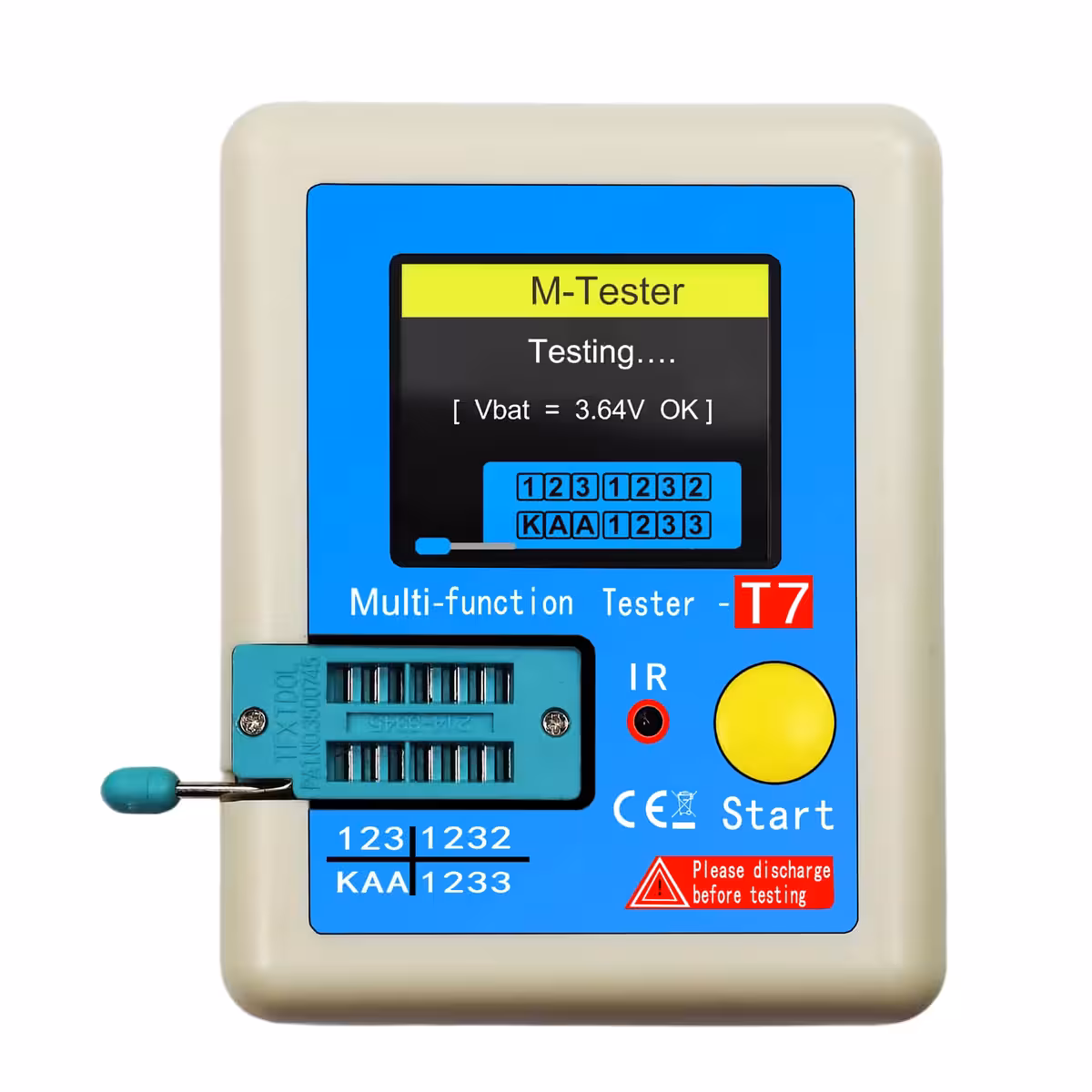

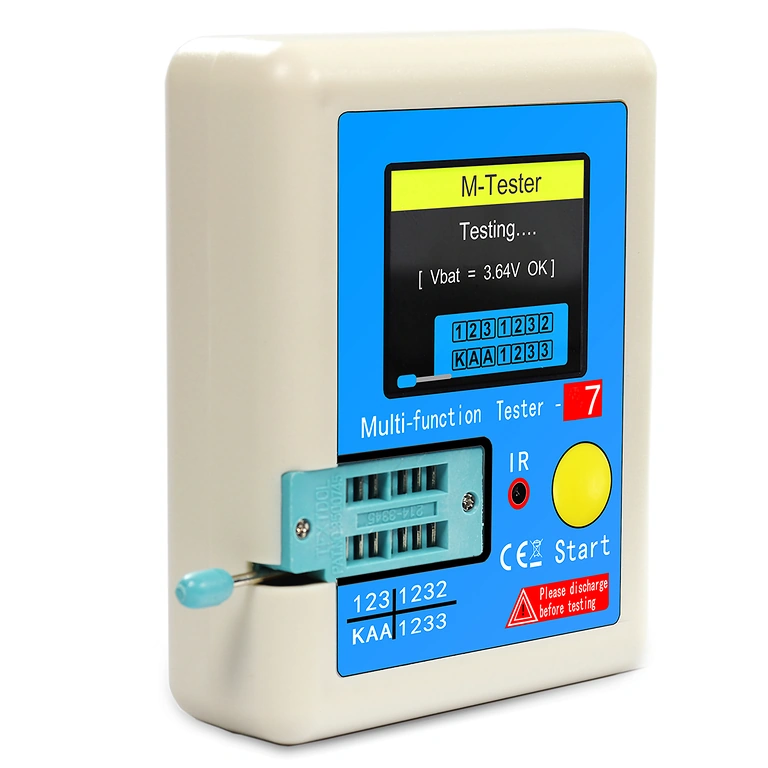

LCR-T7 ESR Meter – Ο αυτόματος tester που αναγνωρίζει κάθε ηλεκτρονικό εξάρτημα σε δευτερόλεπτα
Έχεις στα χέρια σου ένα εξάρτημα και δεν ξέρεις τι είναι; Ή θέλεις να επιβεβαιώσεις άμεσα αν ένας ηλεκτρολυτικός πυκνωτής είναι λειτουργικός; Το LCR-T7 κάνει τη δουλειά για σένα χωρίς ρυθμίσεις και χωρίς αμφιβολίες: τοποθετείς το εξάρτημα, πατάς το κουμπί και βλέπεις τα αποτελέσματα στην έγχρωμη οθόνη TFT.
Σημείωση: ΜΗΝ συνδέεις φορτισμένους πυκνωτές. Βεβαιώσου ότι όλα τα εξαρτήματα είναι πλήρως αποφορτισμένα πριν από τη μέτρηση, για να αποφύγεις την πρόκληση ζημιάς στη συσκευή. Επαναφόρτισε την μπαταρία όταν η τάση πέσει κάτω από τα 3V.
Γιατί να επιλέξεις το μοντέλο LCR-T7; (Κύρια πλεονεκτήματα):
- Αυτόματη αναγνώριση χωρίς ρυθμίσεις — συνδέεις το εξάρτημα σε οποιοδήποτε από τα 3 κλιπ και ο tester αναγνωρίζει αυτόματα τον τύπο: τρανζίστορ, πυκνωτής, αντίσταση, δίοδος ή πηνίο.
- Μέτρηση ESR σε πραγματικό χρόνο — η τιμή της ισοδύναμης σειράς αντίστασης (ESR) σου δείχνει αν ένας ηλεκτρολυτικός πυκνωτής είναι λειτουργικός ή έχει «στεγνώσει», χωρίς να χρειάζεσαι επιπλέον εξοπλισμό.
- Πλήρης υποστήριξη εξαρτημάτων — NPN/PNP, MOSFET καναλιού N/P, IGBT, JFET, triac, δίοδοι Zener έως 30V, πυκνωτές 25pF–100mF, αντιστάσεις 0.01Ω–50MΩ.

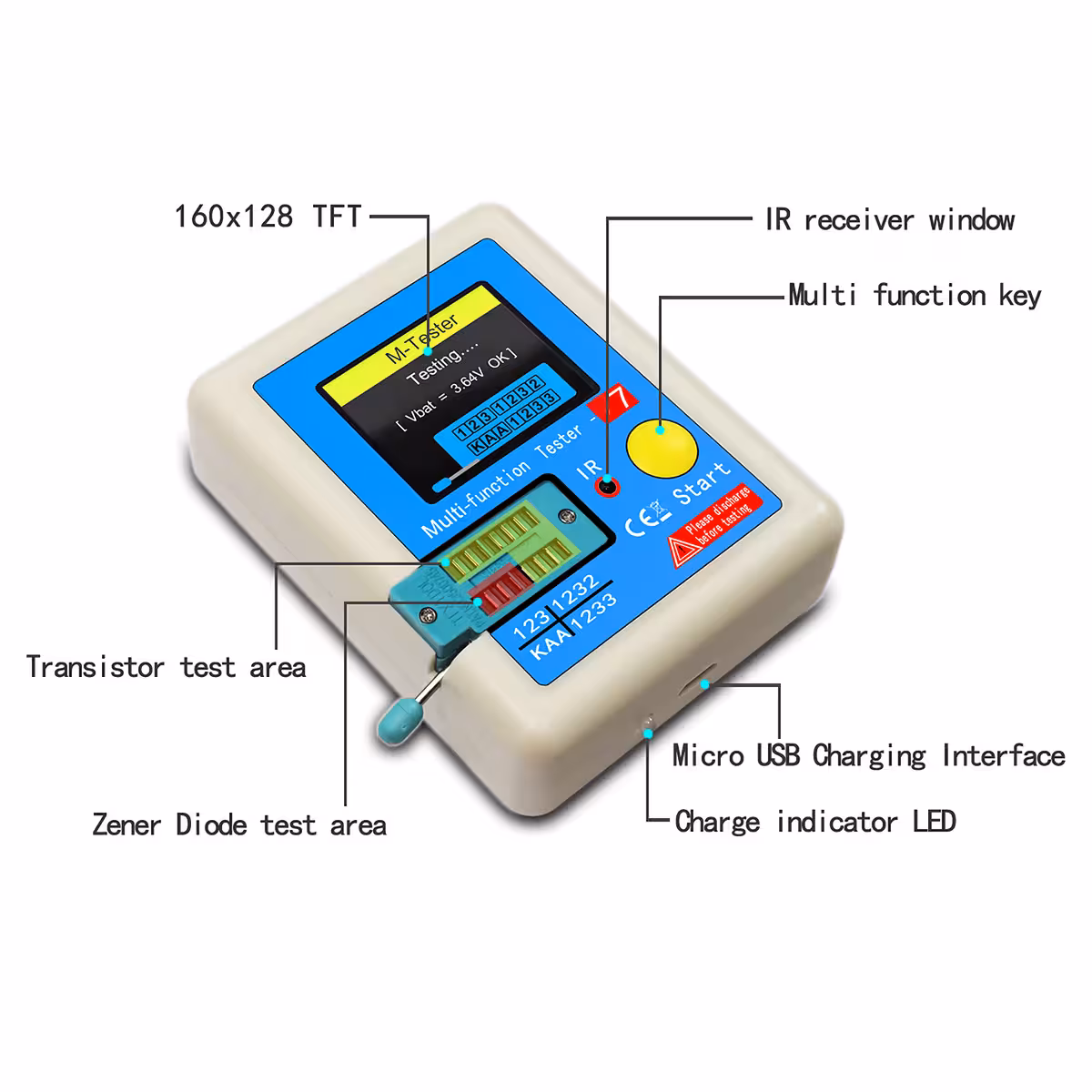

- Έγχρωμη οθόνη TFT 160×128 — προβάλλει το σύμβολο του εξαρτήματος και όλες τις σχετικές παραμέτρους, όχι μόνο μια απλή τιμή.

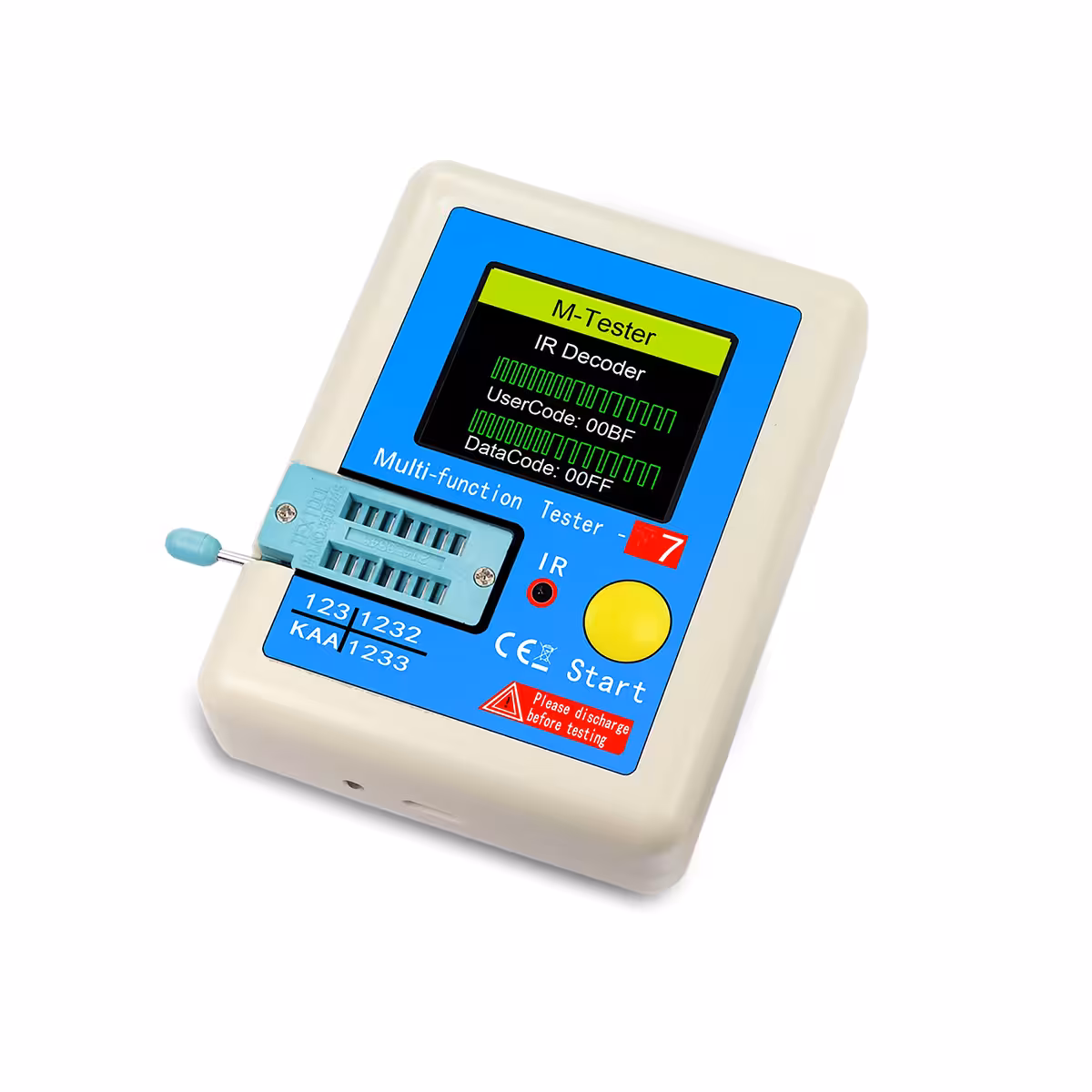

- Αποκωδικοποίηση IR για τηλεχειριστήρια — αναλύει σήματα υπερύθρων από τηλεχειριστήρια τηλεοράσεων και οικιακών συσκευών, ένα απαραίτητο εργαλείο για κάθε τεχνικό.
- Επαναφορτιζόμενη τροφοδοσία micro-USB — δεν εξαρτάσαι από μπαταρίες AAA· φορτίζει από οποιαδήποτε πηγή 5V, ακόμα και από τη θύρα του υπολογιστή σου.
- Αυτόματη βαθμονόμηση σε κάθε εκκίνηση — οι μετρήσεις παραμένουν ακριβείς ανεξάρτητα από τη θερμοκρασία ή τις συνθήκες εργασίας.
- Αυτόματη απενεργοποίηση (Auto power-off) — κλείνει μόνο του όταν δεν χρησιμοποιείται, εξοικονομώντας ενέργεια για μεγαλύτερη διάρκεια ζωής της μπαταρίας.
Λεπτομέρειες και Απόδοση
Σε κάθε εκκίνηση, το LCR-T7 εκτελεί μια εσωτερική διαδικασία αυτόματης βαθμονόμησης, διασφαλίζοντας ότι δεν χρειάζεται χειροκίνητη ρύθμιση και ότι τα αποτελέσματα είναι αξιόπιστα σε κάθε περιβάλλον εργαστηρίου. Το εύρος μέτρησης πυκνωτών καλύπτει από 25pF (μικροί κεραμικοί πυκνωτές) έως 100mF (μεγάλοι ηλεκτρολυτικοί πυκνωτές ισχύος), με ταυτόχρονη εμφάνιση της χωρητικότητας και της τιμής ESR. Η αυτεπαγωγή μετριέται από 0.01mH έως 20H, καλύπτοντας πηνία φίλτρων και μικρούς μετασχηματιστές. Η λειτουργία αποκωδικοποίησης IR ολοκληρώνει το προφίλ της συσκευής, μετατρέποντας το LCR-T7 σε ένα απαραίτητο εργαλείο γενικής χρήσης για κάθε ηλεκτρονικό.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Μοντέλο | LCR-T7 |
| Οθόνη | Έγχρωμη TFT 160 × 128 pixels |
| Τροφοδοσία | Επαναφορτιζόμενη μπαταρία Li-Ion (micro-USB, 5V) |
| Μέτρηση πυκνωτών | 25pF – 100mF |
| Μέτρηση ESR | Ναι (ταυτόχρονη εμφάνιση με τη χωρητικότητα) |
| Μέτρηση αντίστασης | 0.01Ω – 50MΩ |
| Μέτρηση αυτεπαγωγής | 0.01mH – 20H |
| Δίοδοι Zener | Τάση διάσπασης έως 30V |
| Αναγνώριση εξαρτημάτων | NPN/PNP, MOSFET (N/P), IGBT, JFET, triac, δίοδος, δίοδος Zener, πυκνωτής, αντίσταση, πηνίο |
| Λειτουργία IR | Αποκωδικοποίηση σημάτων τηλεχειριστηρίων υπερύθρων |
| Αυτόματη βαθμονόμηση | Ναι, σε κάθε εκκίνηση |
| Αυτόματη απενεργοποίηση | Ναι |

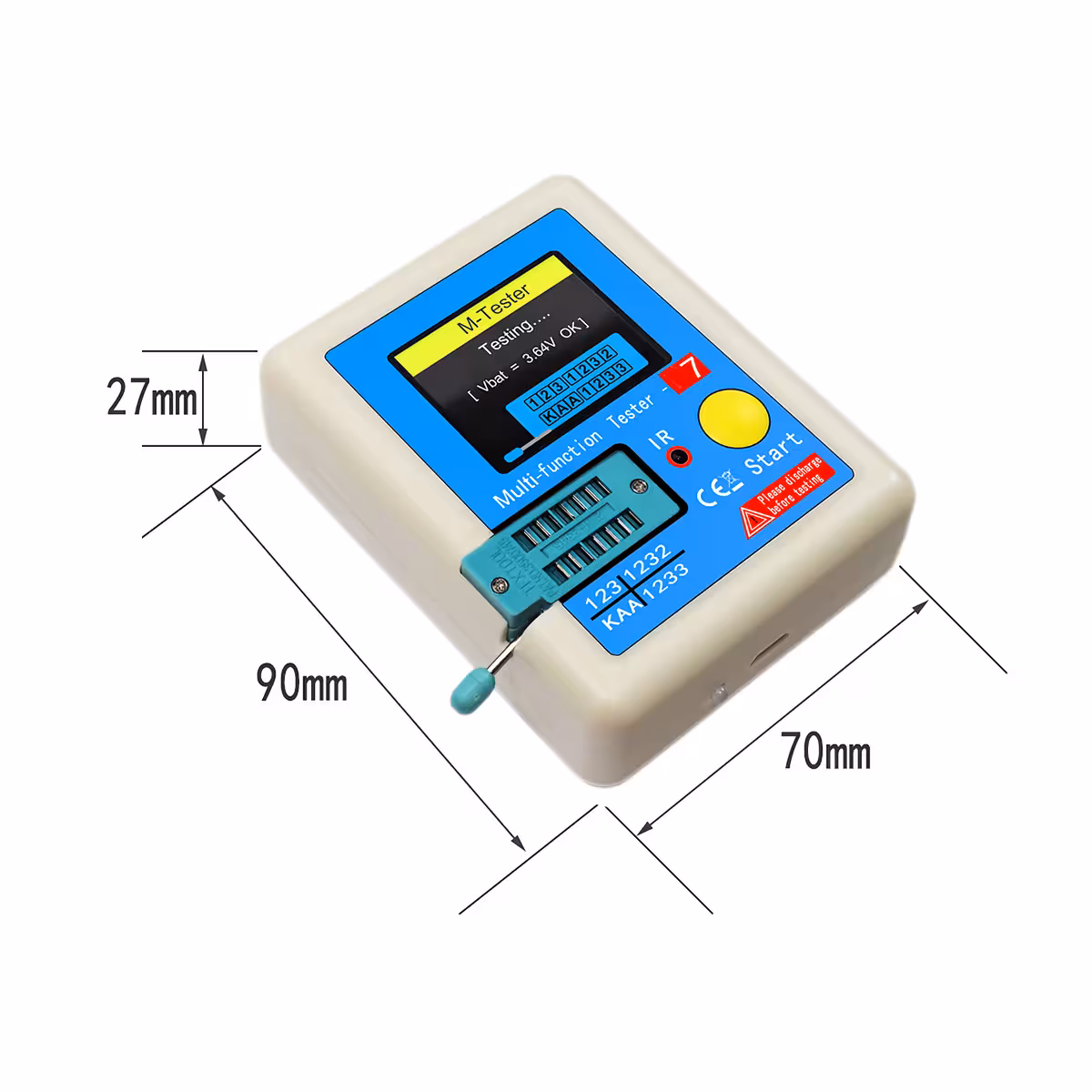

| Διαστάσεις | 90 × 70 × 27 mm |
| Βάρος | 84 g |

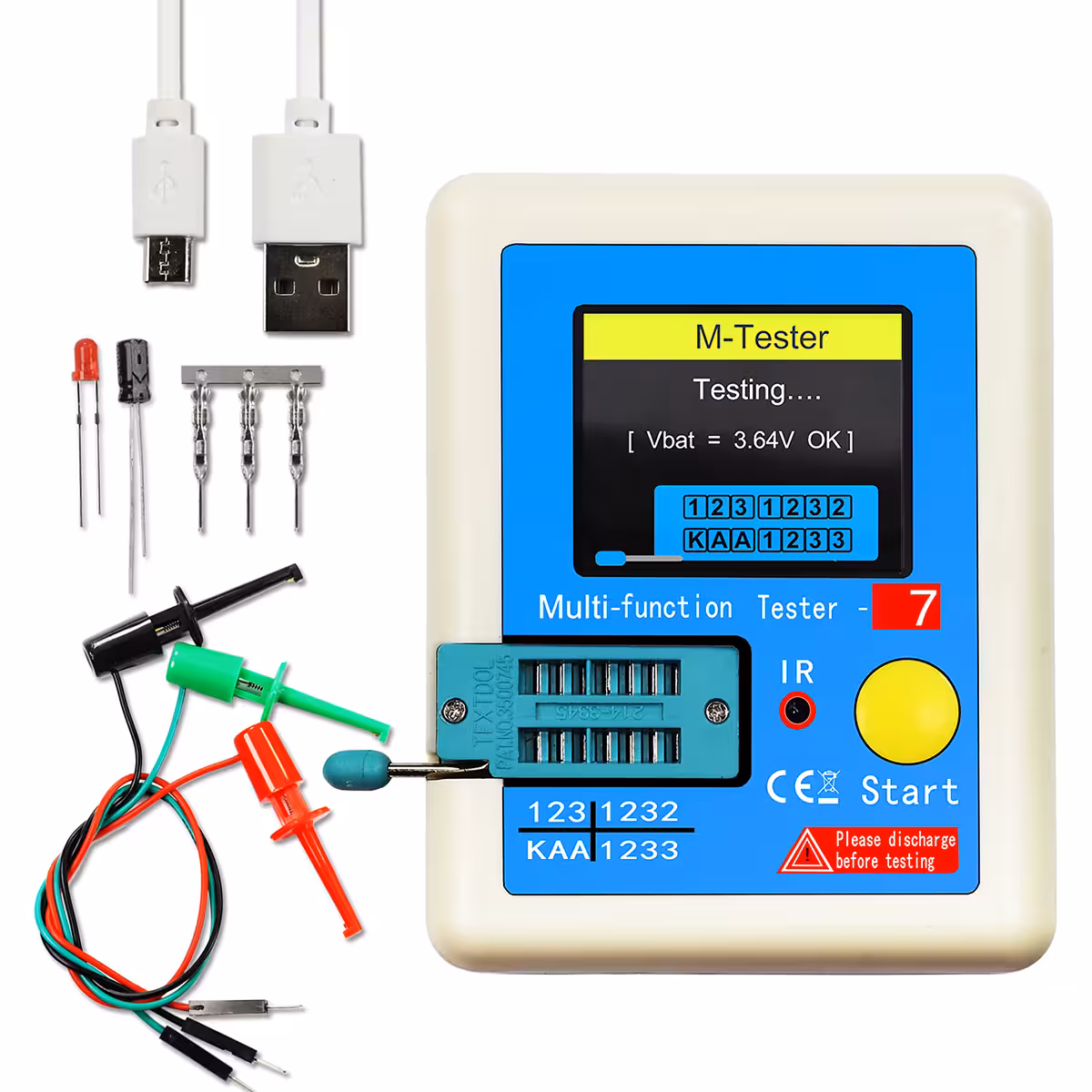

Περιεχόμενα Συσκευασίας
- 1 × Tester ηλεκτρονικών εξαρτημάτων LCR-T7
- 1 × Σετ εξαρτημάτων για δοκιμή
- 1 × Καλώδιο φόρτισης micro-USB
- 3 × Κλιπ μέτρησης
Συχνές Ερωτήσεις
Μπορεί το LCR-T7 να μετρήσει το ESR ηλεκτρολυτικών πυκνωτών;
Ναι. Εμφανίζει την τιμή ESR ταυτόχρονα με τη χωρητικότητα — ακριβώς ό,τι χρειάζεσαι για να διαπιστώσεις αν ένας πυκνωτής σε ένα τροφοδοτικό ή μια μητρική πλακέτα είναι λειτουργικός ή αν πρέπει να αντικατασταθεί.
Πρέπει να αφαιρέσω το εξάρτημα από το κύκλωμα πριν τη μέτρηση;
Ναι, συνιστάται η μέτρηση εξαρτημάτων εκτός κυκλώματος. Άλλα εξαρτήματα συνδεδεμένα παράλληλα μπορεί να επηρεάσουν τη μέτρηση και να οδηγήσουν σε λανθασμένα αποτελέσματα.
Τι είδους τρανζίστορ αναγνωρίζει αυτόματα;

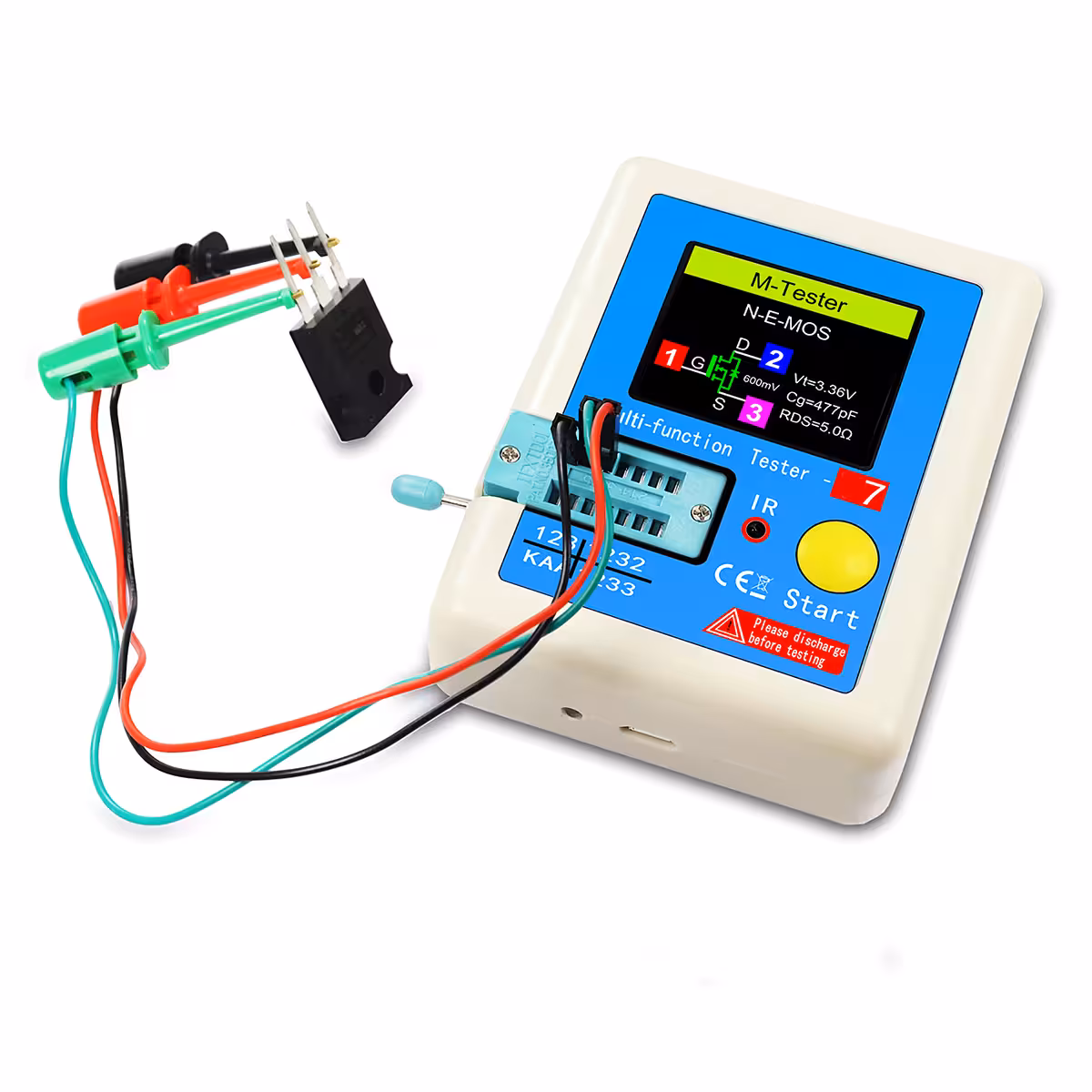

Αναγνωρίζει διπολικά NPN και PNP, MOSFET καναλιού N και P, IGBT, JFET και triac. Εμφανίζει τους ακροδέκτες (βάση, συλλέκτη, εκπομπό ή gate, drain, source) και τις βασικές παραμέτρους του καθενός.
Η λειτουργία IR λειτουργεί με όλα τα τηλεχειριστήρια;
Λειτουργεί με τα τυπικά πρωτόκολλα IR που χρησιμοποιούνται στα τηλεχειριστήρια τηλεοράσεων και οικιακών συσκευών. Η συμβατότητα ενδέχεται να διαφέρει για ιδιοταγή ή λιγότερο κοινά πρωτόκολλα.
