Τριφασική γέφυρα ανόρθωσης 50A 1200V – Σταθερή τάση DC, ελάχιστος κυματισμός, ιδανική για απαιτητικές βιομηχανικές εφαρμογές
Όταν τροφοδοτείτε ένα inverter, έναν ρυθμιστή στροφών (VFD) ή ένα σύστημα φόρτισης μπαταριών, η αστάθεια της τάσης DC και ο υψηλός κυματισμός (ripple) είναι τα τελευταία πράγματα που θέλετε. Η τριφασική γέφυρα ανόρθωσης 50A / 1200V προσφέρει ακριβώς τη λύση: πλήρη ανόρθωση και των τριών φάσεων AC, παρέχοντας μια καθαρή και προβλέψιμη έξοδο DC. Είναι συμπαγής, ανθεκτική και έτοιμη για άμεση ενσωμάτωση.
Σημείωση: Για συνεχή λειτουργία κοντά στο όριο των 50A, συνιστάται η τοποθέτηση σε εξωτερική ψύκτρα ή η εξασφάλιση επαρκούς ροής αέρα.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- 50A / 1200V — πραγματικό περιθώριο ασφαλείας — καλύπτει βιομηχανικές εφαρμογές μέσης ισχύος χωρίς να λειτουργεί στο όριο των δυνατοτήτων του, εξασφαλίζοντας μεγαλύτερη διάρκεια ζωής.

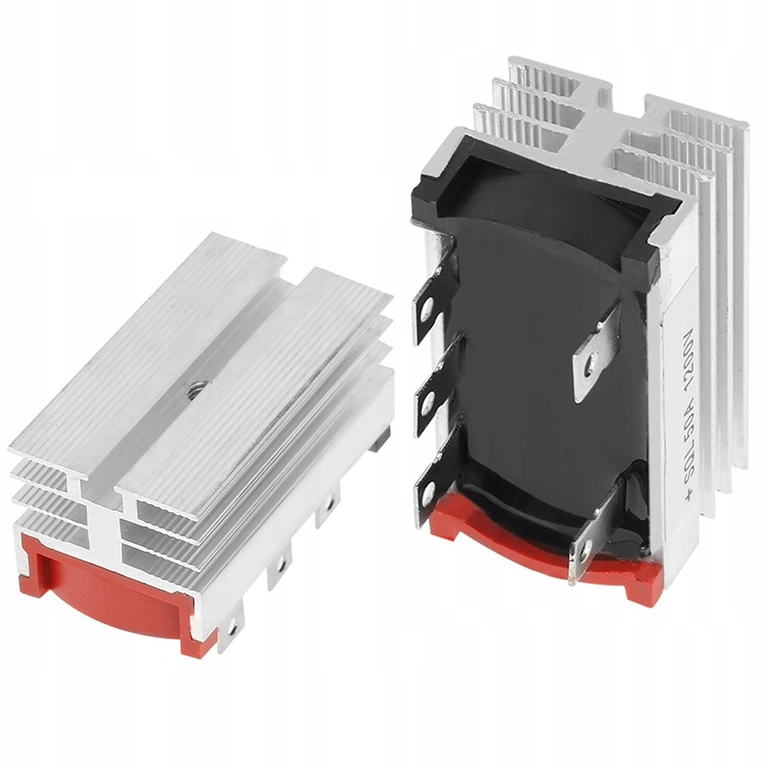

- Περίβλημα αλουμινίου διπλής λειτουργίας — προσφέρει μηχανική προστασία και λειτουργεί ως παθητική ψύκτρα, μειώνοντας τη θερμοκρασία των διόδων χωρίς πρόσθετα εξαρτήματα.
- Σημαντικά χαμηλότερος κυματισμός σε σχέση με τις μονοφασικές γέφυρες — το κύκλωμα με 6 διόδους ανορθώνει ταυτόχρονα και τις 3 φάσεις, προσφέροντας πολύ πιο ομαλή τάση DC στην έξοδο.
- Εγκατάσταση σε 5 λεπτά — η οπή των 6 mm επιτρέπει την απευθείας στερέωση σε ψύκτρα ή πίνακα ελέγχου, χωρίς ανάγκη για ειδικούς αντάπτορες.
- Αποδεδειγμένη ευελιξία — κατάλληλη για τριφασικά inverter, βιομηχανικά τροφοδοτικά, VFD, συστήματα ηλεκτροσυγκόλλησης και φωτοβολταϊκά συστήματα με αποθήκευση ενέργειας.
Λεπτομέρειες και Απόδοση
Το κλασικό κύκλωμα γέφυρας 6 διόδων ανορθώνει πλήρως και τις τρεις φάσεις του δικτύου AC, παρέχοντας τάση DC με ελάχιστο κυματισμό — έτοιμη για χρήση ως στάδιο εισόδου σε πρόσθετα φίλτρα LC ή χωρητικά φίλτρα. Για ένα τυπικό τριφασικό δίκτυο 400V (τάση γραμμής), η τάση εξόδου DC πριν από το φιλτράρισμα είναι περίπου 540V DC.

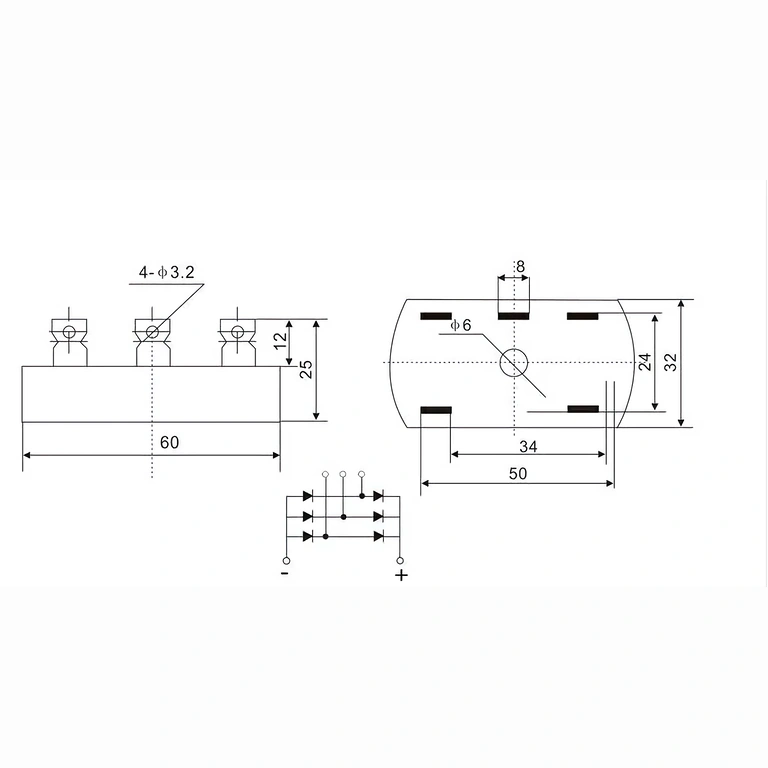

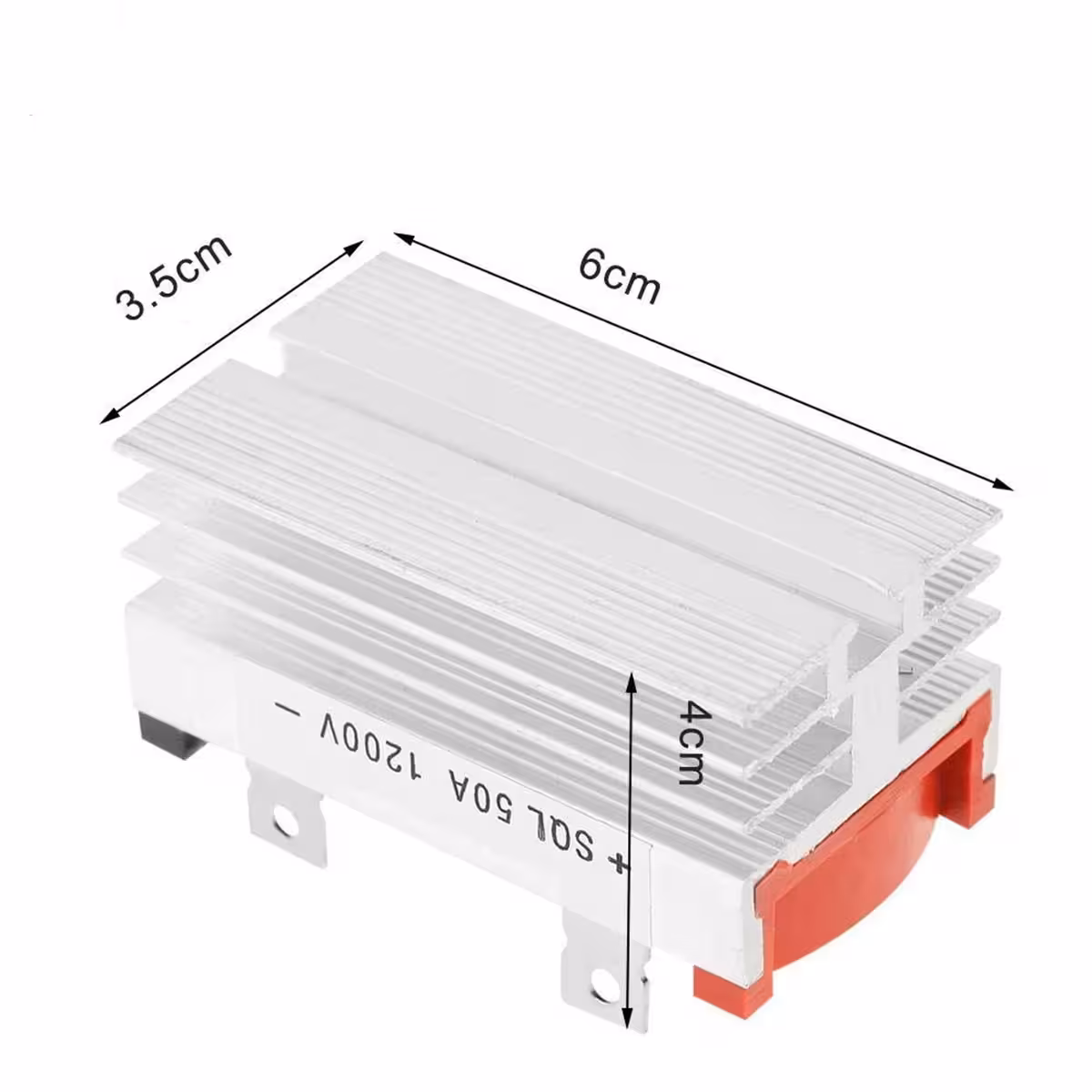

Οι διαστάσεις των 60 x 31 mm επιτρέπουν την απρόσκοπτη ενσωμάτωση σε ηλεκτρικούς πίνακες, συμπαγή τροφοδοτικά ή εξοπλισμό αυτοματισμού όπου ο χώρος είναι περιορισμένος. Το περίβλημα από αλουμίνιο δεν είναι μόνο για τη δομική ακεραιότητα, αλλά διαχέει ενεργά τη θερμότητα που παράγεται κατά τη συνεχή λειτουργία, παρατείνοντας τη διάρκεια ζωής των εξαρτημάτων.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Μέγιστο ρεύμα | 50A |
| Μέγιστη τάση αποκοπής | 1200V |
| Τύπος ανόρθωσης | Τριφασική γέφυρα (6 δίοδοι) |
| Υλικό περιβλήματος | Αλουμίνιο (παθητική ψύξη) |
| Χρώμα | Ασημί |
| Διαστάσεις | 60 x 31 mm (περίπου) |
| Διάμετρος οπής στερέωσης | 6 mm (περίπου) |
| Τάση εξόδου DC (400V AC γραμμής) | ~540V DC (πριν το φιλτράρισμα) |
| Κύριες εφαρμογές | Inverter, βιομηχανικά τροφοδοτικά, VFD, φορτιστές μπαταριών, ηλιακά συστήματα |
Περιεχόμενα Συσκευασίας
- 1 x Τριφασική Γέφυρα Ανόρθωσης 50A 1200V – περίβλημα αλουμινίου
Συχνές Ερωτήσεις
Ποια είναι η πρακτική διαφορά μεταξύ μιας μονοφασικής και μιας τριφασικής γέφυρας;
Η τριφασική γέφυρα ανορθώνει ταυτόχρονα και τις τρεις φάσεις AC. Το πρακτικό αποτέλεσμα είναι μια τάση εξόδου DC με πολύ μικρότερο κυματισμό, δηλαδή μια πιο σταθερή τροφοδοσία για τον εξοπλισμό σας, χωρίς να απαιτείται ογκώδες πρόσθετο φιλτράρισμα.
Χρειάζομαι εξωτερική ψύκτρα;
Για ρεύματα κάτω από 30-35A και διακοπτόμενη λειτουργία, το περίβλημα αλουμινίου επαρκεί. Για ρεύματα που πλησιάζουν τα 50A ή για συνεχή λειτουργία, συνιστάται η χρήση εξωτερικής ψύκτρας ή εξαναγκασμένης ροής αέρα για τη διατήρηση της θερμοκρασίας σε ασφαλή επίπεδα.
Πώς συνδέεται σωστά η γέφυρα;
Οι τρεις ακροδέκτες εισόδου (A, B, C ή ~) συνδέονται στις τρεις φάσεις της τριφασικής πηγής AC. Οι ακροδέκτες + και − αποτελούν την έξοδο DC. Προσέξτε την πολικότητα στην έξοδο — η αντιστροφή της μπορεί να προκαλέσει ζημιά στον συνδεδεμένο εξοπλισμό.
Είναι κατάλληλη για φωτοβολταϊκά συστήματα με τριφασικό inverter;
Ναι. Είναι συμβατή με φωτοβολταϊκά συστήματα που χρησιμοποιούν τριφασικά inverter ή μετατροπείς DC-DC, οι οποίοι απαιτούν στάδιο ανόρθωσης της τάσης που παράγεται από γεννήτριες AC συνδεδεμένες σε ηλιακά πάνελ.
