XL6009 DC-DC Boost Converter Step-Up – Σετ 5 τεμαχίων με 4A και απόδοση 94% για απαιτητικά projects
Έχεις μια πηγή 5V και χρειάζεσαι 12V; Ή μήπως θέλεις να τροφοδοτήσεις μια ταινία LED από μια μπαταρία 3,7V; Ο μετατροπέας XL6009 boost step-up είναι η ιδανική λύση. Το σετ των 5 τεμαχίων σου εξασφαλίζει επάρκεια για πολλαπλά projects, χωρίς να χρειάζεται να παραγγέλνεις κάθε φορά ένα μεμονωμένο module.
Σημείωση: Η τάση εξόδου πρέπει να είναι πάντα υψηλότερη από την τάση εισόδου. Πρόκειται για μετατροπέα τύπου step-up (boost) και όχι step-down (buck).
Γιατί να επιλέξεις αυτό το σετ; (Κύρια πλεονεκτήματα):
- Σετ 5 τεμαχίων σε προνομιακή τιμή — ιδανικό για να έχεις απόθεμα για πολλά projects, χωρίς επαναλαμβανόμενες παραγγελίες.
- Ρεύμα εξόδου 4A — 33% υψηλότερο από το κλασικό LM2577 (3A), επαρκές για DC μοτέρ, ταινίες LED ή φόρτιση μπαταριών.
- Απόδοση έως 94% — ελάχιστες απώλειες ενέργειας, το module παραμένει ψυχρό ακόμα και σε μεσαία φορτία.
- Συχνότητα μεταγωγής 400KHz — σχεδόν 8 φορές υψηλότερη από το LM2577 (~52KHz), προσφέροντας μειωμένο θόρυβο (ripple) στα ~50mV και πιο συμπαγή σχεδιασμό.
- Ακριβής ρύθμιση ±0,5% — η τάση εξόδου παραμένει σταθερή ακόμα και όταν το φορτίο μεταβάλλεται απότομα.
- Κατανάλωση σε κατάσταση αναμονής μόλις 18mA — λειτουργεί αποδοτικά σε εφαρμογές με μπαταρία, χωρίς άσκοπη εκφόρτιση.
- Εύρος θερμοκρασίας -40°C ~ +85°C — αντέχει σε βιομηχανικά περιβάλλοντα, εξωτερικούς χώρους ή κλειστά κουτιά χωρίς ενεργό αερισμό.
Λεπτομέρειες και Απόδοση

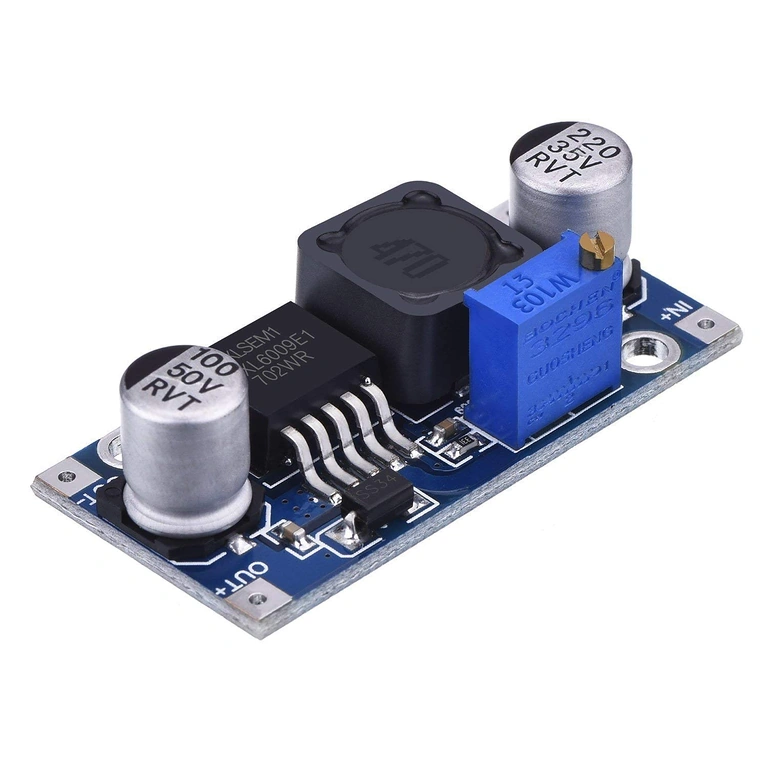

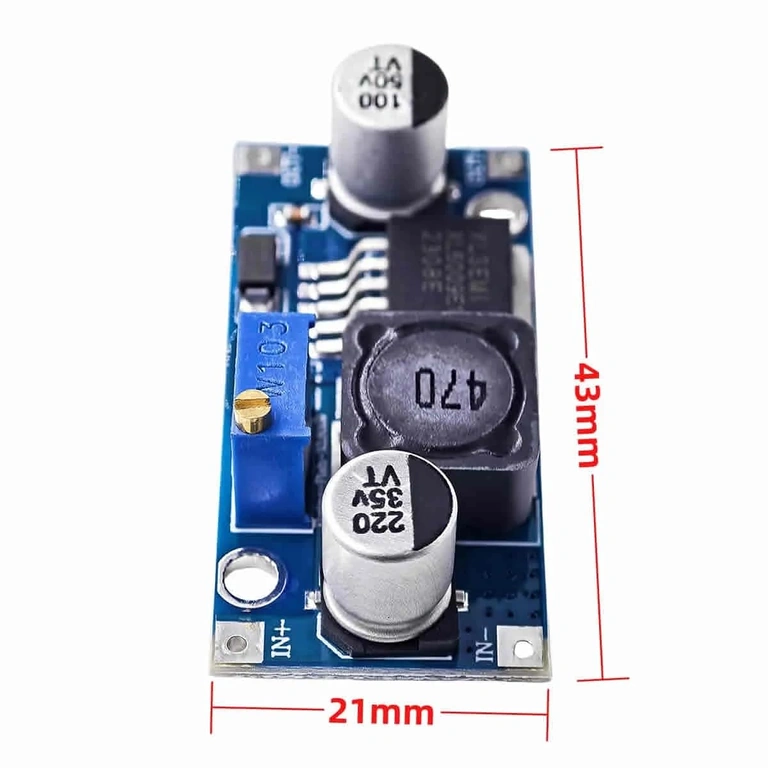

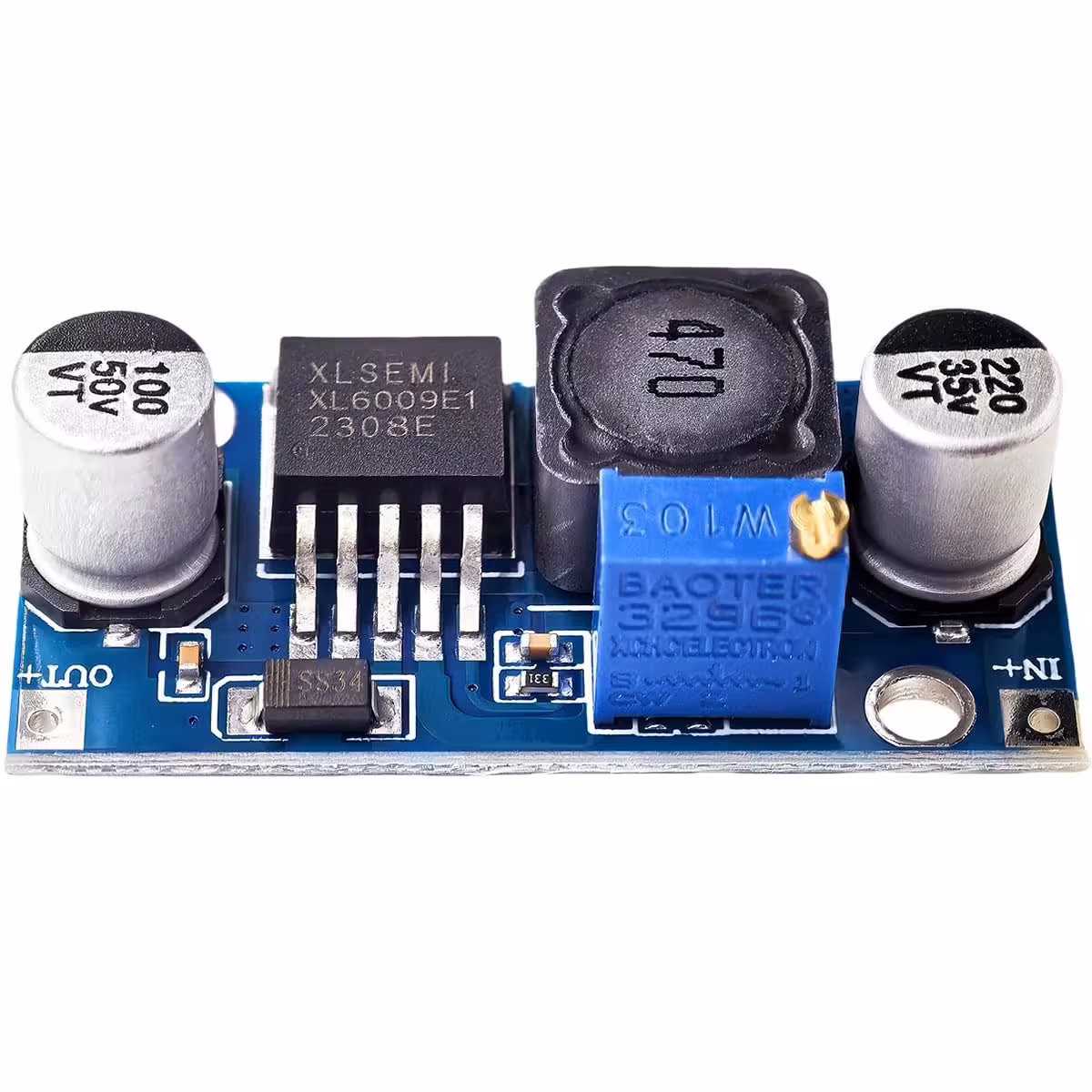

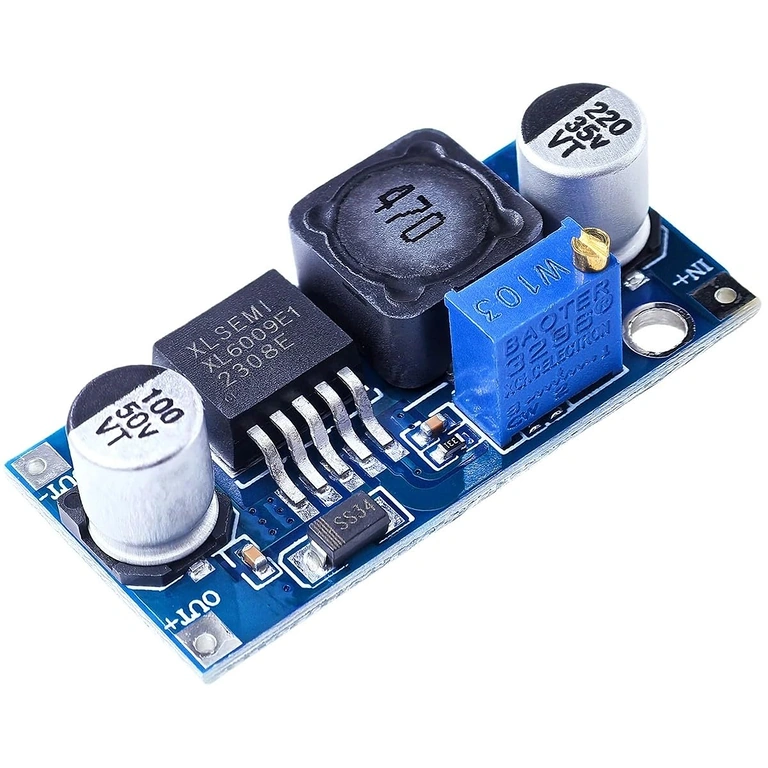

Στην καρδιά του module βρίσκεται το ολοκληρωμένο κύκλωμα XL6009, το οποίο λειτουργεί στα 400KHz — μια συχνότητα αρκετά υψηλή ώστε να διατηρεί τον θόρυβο εξόδου (ripple) στα περίπου 50mV υπό κανονικές συνθήκες. Αυτό σημαίνει πιο καθαρή τάση σε σχέση με παλαιότερες γενιές, χωρίς την ανάγκη πρόσθετου εξωτερικού φιλτραρίσματος. Η ρύθμιση γίνεται μέσω ενός πολυστροφικού ποτενσιόμετρου ενσωματωμένου στο module — με μερικές στροφές φτάνεις ακριβώς στην επιθυμητή τάση, την οποία ελέγχεις με ένα πολύμετρο. Ένας πυκνωτής 0,1µF στην έξοδο αποσβένει τον θόρυβο υψηλής συχνότητας πριν φτάσει στο φορτίο σου.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Ποσότητα σετ | 5 τεμάχια |
| Τάση εισόδου | 3V – 32V (συνιστάται 5V – 32V) |
| Τάση εξόδου | 5V – 35V (ρυθμιζόμενη) |
| Μέγιστο ρεύμα εξόδου | 4A |
| Απόδοση μετατροπής | έως 94% |
| Συχνότητα μεταγωγής | 400KHz |
| Ρύθμιση τάσης | ±0,5% |
| Ρύθμιση φορτίου | ±0,5% |
| Θόρυβος εξόδου (ripple) | ≈50mV (εξαρτάται από το φορτίο) |
| Κατανάλωση σε αναμονή | 18mA (5V είσοδος, 8V έξοδος) |
| Φιλτράρισμα θορύβου | Ενσωματωμένος πυκνωτής 0,1µF |
| Θερμοκρασία λειτουργίας | -40°C ~ +85°C |
| Τύπος μετατροπέα | DC-DC Step-Up (Boost) |
Οδηγίες Χρήσης

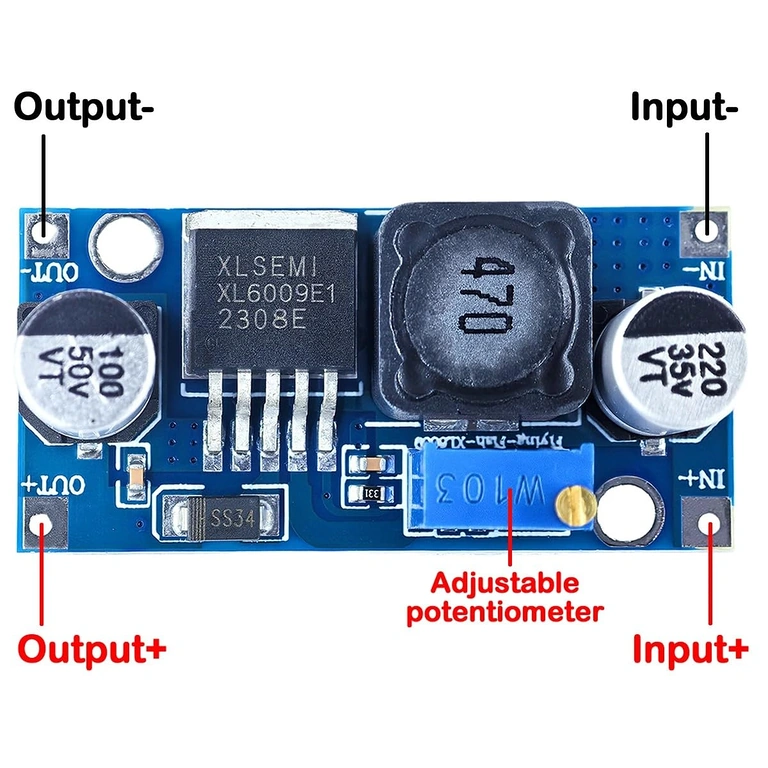

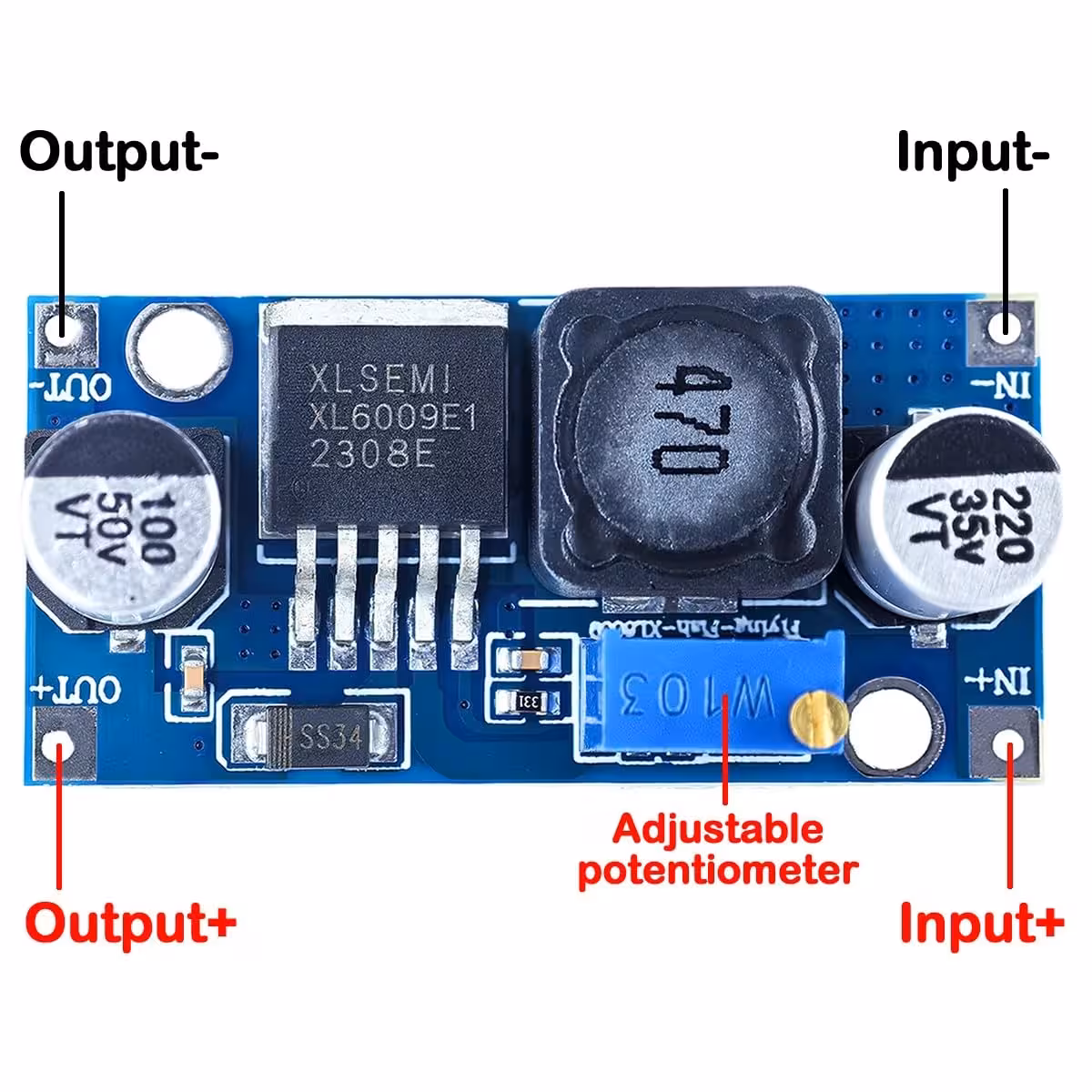

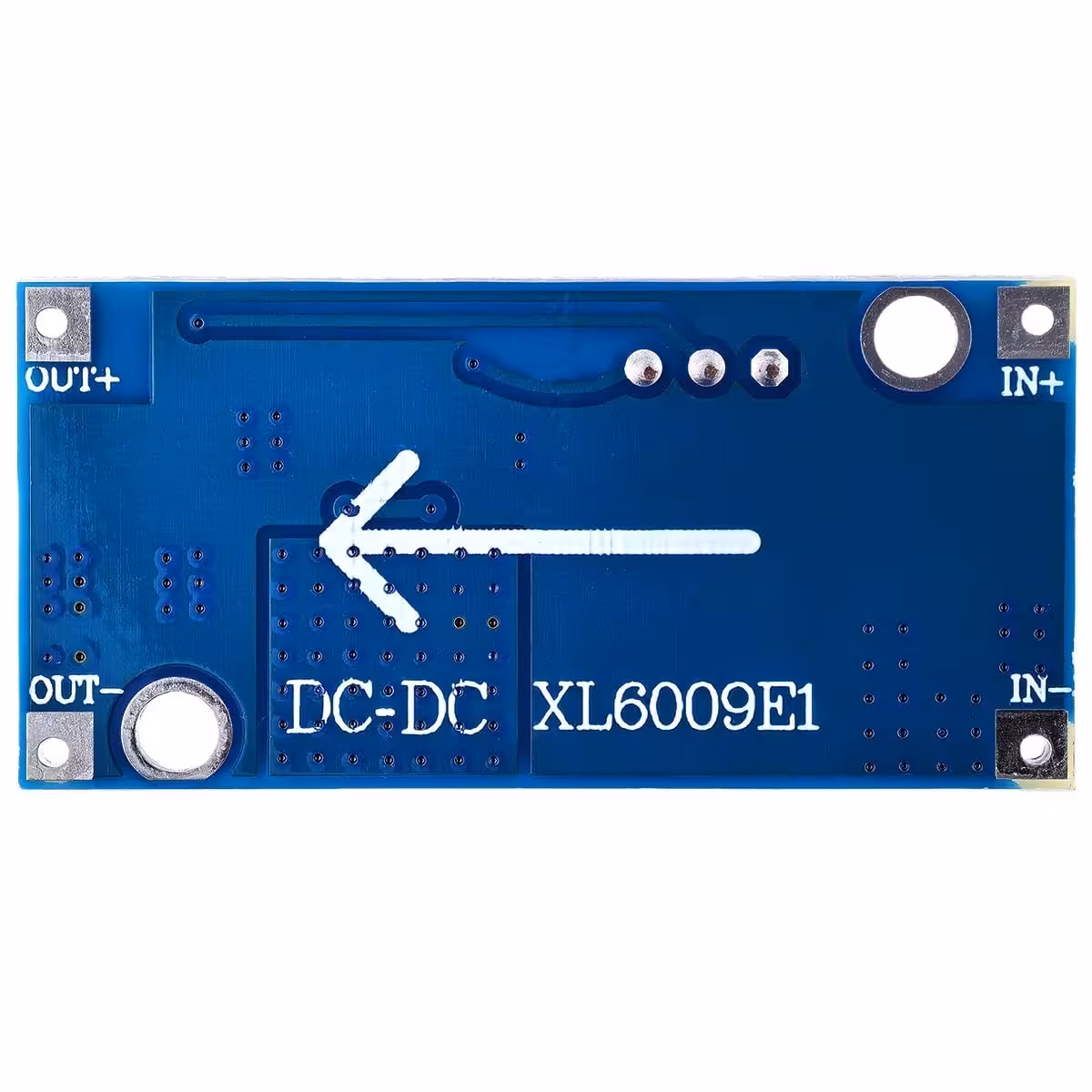

- Σύνδεσε την πηγή τροφοδοσίας DC στους ακροδέκτες εισόδου (IN+ και IN-) του module.
- Πριν συνδέσεις το φορτίο, στρέψε το πολυστροφικό ποτενσιόμετρο πλήρως αριστερόστροφα για να ξεκινήσεις από την ελάχιστη τάση.
- Σύνδεσε ένα πολύμετρο στους ακροδέκτες εξόδου (OUT+ και OUT-) για να παρακολουθείς την τάση σε πραγματικό χρόνο.
- Στρέψε αργά το ποτενσιόμετρο δεξιόστροφα μέχρι να εμφανιστεί η επιθυμητή τάση εξόδου στο πολύμετρο.
- Σύνδεσε το φορτίο σου και έλεγξε τη σταθερότητα της τάσης. Ρύθμισε ελαφρώς αν χρειαστεί.
- Βεβαιώσου ότι η τάση εξόδου είναι τουλάχιστον 1V υψηλότερη από την τάση εισόδου για σωστή λειτουργία.
- Για ρεύματα κοντά στα 4A, τοποθέτησε μια μικρή ψύκτρα στο ολοκληρωμένο ή εξασφάλισε επαρκή ροή αέρα.
Περιεχόμενα Συσκευασίας

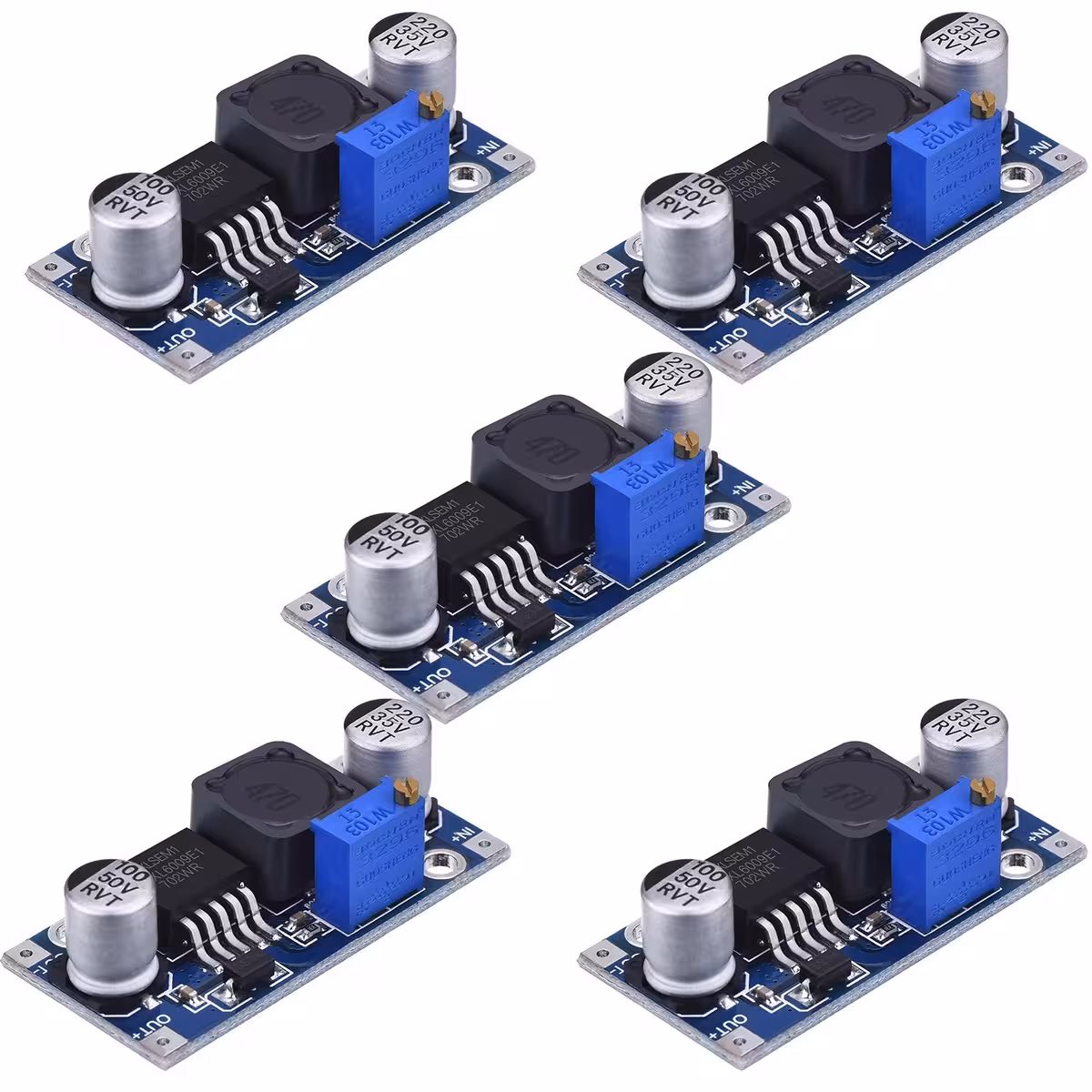

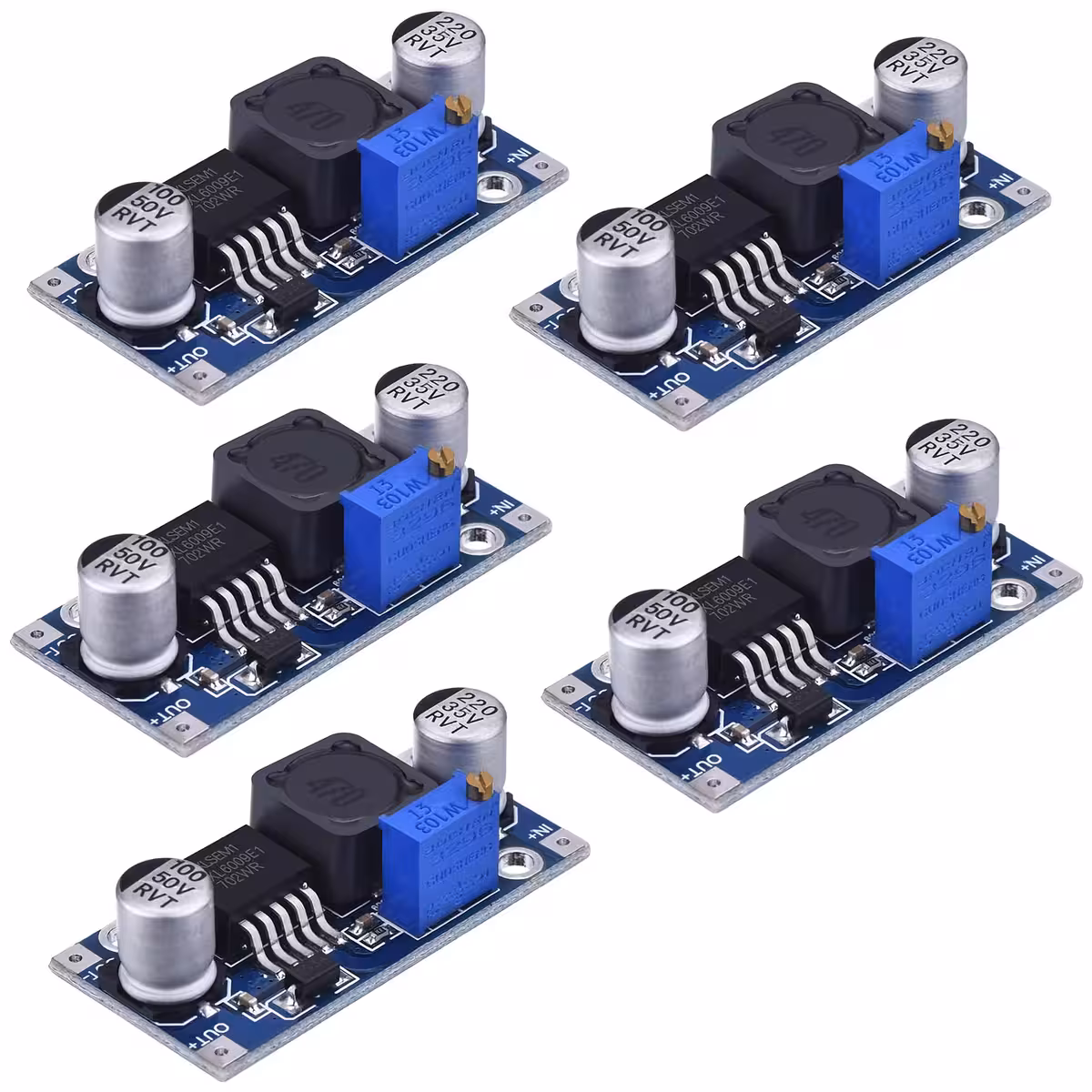

- 5 x Module XL6009 DC-DC Boost Converter Step-Up με ρυθμιζόμενο πολυστροφικό ποτενσιόμετρο
Συχνές Ερωτήσεις
Μπορεί το module XL6009 να χρησιμοποιηθεί για μείωση τάσης (step-down);
Όχι. Το XL6009 είναι αποκλειστικά μετατροπέας boost (step-up) — η τάση εξόδου πρέπει να είναι πάντα υψηλότερη από την είσοδο. Για μείωση τάσης θα χρειαστείς ένα ξεχωριστό module buck (step-down).
Ποια είναι η διαφορά σε σχέση με το module LM2577;
Το XL6009 αποδίδει 4A έναντι των 3A του LM2577, λειτουργεί στα 400KHz αντί για ~52KHz και παράγει σημαντικά χαμηλότερο θόρυβο εξόδου. Το αποτέλεσμα: περισσότερη ισχύς, πιο καθαρή τάση και καλύτερη απόδοση, σε παρόμοιο μέγεθος.
Μπορώ να τροφοδοτήσω ταινία LED ή DC μοτέρ με αυτό το module;
Ναι. Είναι εξαιρετικό για ταινίες LED, DC μοτέρ χαμηλής ισχύος, φόρτιση μπαταριών Li-Ion και πλακέτες ανάπτυξης (Arduino, ESP32, Raspberry Pi κ.λπ.), με την προϋπόθεση ότι η συνολική ισχύς δεν υπερβαίνει τα 4A στην έξοδο.
Χρειάζεται επιπλέον ψύξη;
Για φορτία κάτω από 2A λειτουργεί χωρίς ψύκτρα. Αν πλησιάζεις το όριο των 4A, τοποθέτησε μια μικρή ψύκτρα στο ολοκληρωμένο ή τοποθέτησε το module σε σημείο με καλή κυκλοφορία αέρα.
Παραμένει σταθερή η τάση εξόδου όταν μεταβάλλεται το φορτίο;
Ναι. Η ρύθμιση φορτίου ±0,5% διασφαλίζει ότι η τάση εξόδου δεν παρουσιάζει αισθητές διακυμάνσεις ακόμα και όταν η κατανάλωση ρεύματος αυξομειώνεται απότομα — κάτι κρίσιμο για ευαίσθητα κυκλώματα και μικροελεγκτές.
