Buck Converter LM2596S – 5 ρυθμιζόμενα step-down module, έτοιμα για κάθε σου project
Έχεις μια πηγή τροφοδοσίας 12V και χρειάζεσαι σταθερά 5V για το Arduino σου; Ή μήπως θέλεις να τροφοδοτείς πολλαπλά πρωτότυπα ταυτόχρονα χωρίς να αγοράζεις module ένα-ένα; Αυτό το σετ των 5 τεμαχίων LM2596S είναι η λύση που ψάχνεις — προσφέρει ρυθμιζόμενη τάση, ελάχιστες απώλειες και εξαιρετικά μικρό μέγεθος.
Σημείωση: Τα συγκεκριμένα module λειτουργούν ΑΠΟΚΛΕΙΣΤΙΚΑ ως step-down (υποβιβασμός τάσης). Η τάση εισόδου πρέπει να είναι τουλάχιστον 1.5V υψηλότερη από την επιθυμητή τάση εξόδου. Για φορτία που ξεπερνούν τα 10W, συνιστάται η τοποθέτηση ψύκτρας στο ολοκληρωμένο κύκλωμα.
Γιατί να επιλέξεις αυτό το σετ; (Κύρια πλεονεκτήματα):
- 5 module σε μία συσκευασία — ιδανικό για παράλληλα projects ή για να έχεις πάντα απόθεμα, χωρίς να περιμένεις κάθε φορά την παραγγελία σου
- Απόδοση έως 92% — σε αντίθεση με τους κλασικούς γραμμικούς ρυθμιστές (όπως ο LM7805) που σπαταλούν ενέργεια ως θερμότητα, εδώ το μεγαλύτερο μέρος του ρεύματος καταλήγει στο φορτίο σου
- Ρύθμιση μέσω ποτενσιόμετρου — ορίζεις την τάση εξόδου από 1.23V έως 30V εύκολα, με ένα απλό κατσαβίδι
- Ripple κάτω από 30mV — εξασφαλίζει καθαρή τροφοδοσία για RF module, αισθητήρες ή μικροελεγκτές που είναι ευαίσθητοι στον θόρυβο
- Ενσωματωμένο LED ένδειξης — γνωρίζεις άμεσα αν το module τροφοδοτείται σωστά, χωρίς να χρειάζεσαι πολύμετρο
- Compact μέγεθος 43×21×14 mm — χωράει σε οποιοδήποτε DIY κουτί ή τοποθετείται απευθείας σε custom PCB
- Εύρος θερμοκρασίας -45°C ~ +85°C — σταθερή λειτουργία ακόμα και σε απαιτητικά περιβάλλοντα
Τεχνικά Χαρακτηριστικά και Απόδοση
Στην καρδιά του module βρίσκεται το ολοκληρωμένο LM2596S, το οποίο λειτουργεί στα 150KHz — μια συχνότητα αρκετά υψηλή ώστε να επιτρέπει τη χρήση μικρών πυκνωτών και πηνίων, χωρίς συμβιβασμούς στη σταθερότητα. Το output ripple παραμένει κάτω από 30mV, καθιστώντας το κατάλληλο ακόμα και για τροφοδοσία RF/wireless module ή ευαίσθητων αναλογικών αισθητήρων. Για συνεχή ρεύματα άνω των 2.5A, προτείνεται η χρήση ψύκτρας, καθώς το chip θερμαίνεται, αν και διαθέτει εσωτερική προστασία από υπερένταση και υπερθέρμανση.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση εισόδου | 4V – 35V DC |
| Τάση εξόδου (ρυθμιζόμενη) | 1.23V – 30V DC |
| Μέγιστο ρεύμα εξόδου | 3A (προτείνεται συνεχές <2.5A) |
| Απόδοση μετατροπής | έως 92% |
| Output Ripple | <30mV |
| Συχνότητα λειτουργίας | 150KHz |
| Θερμοκρασία λειτουργίας | -45°C ~ +85°C |

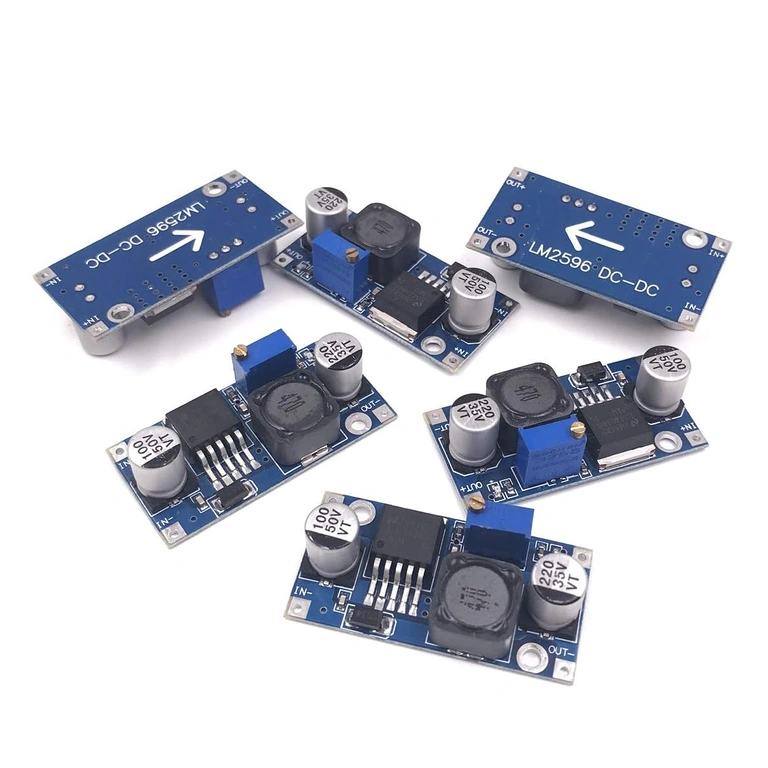

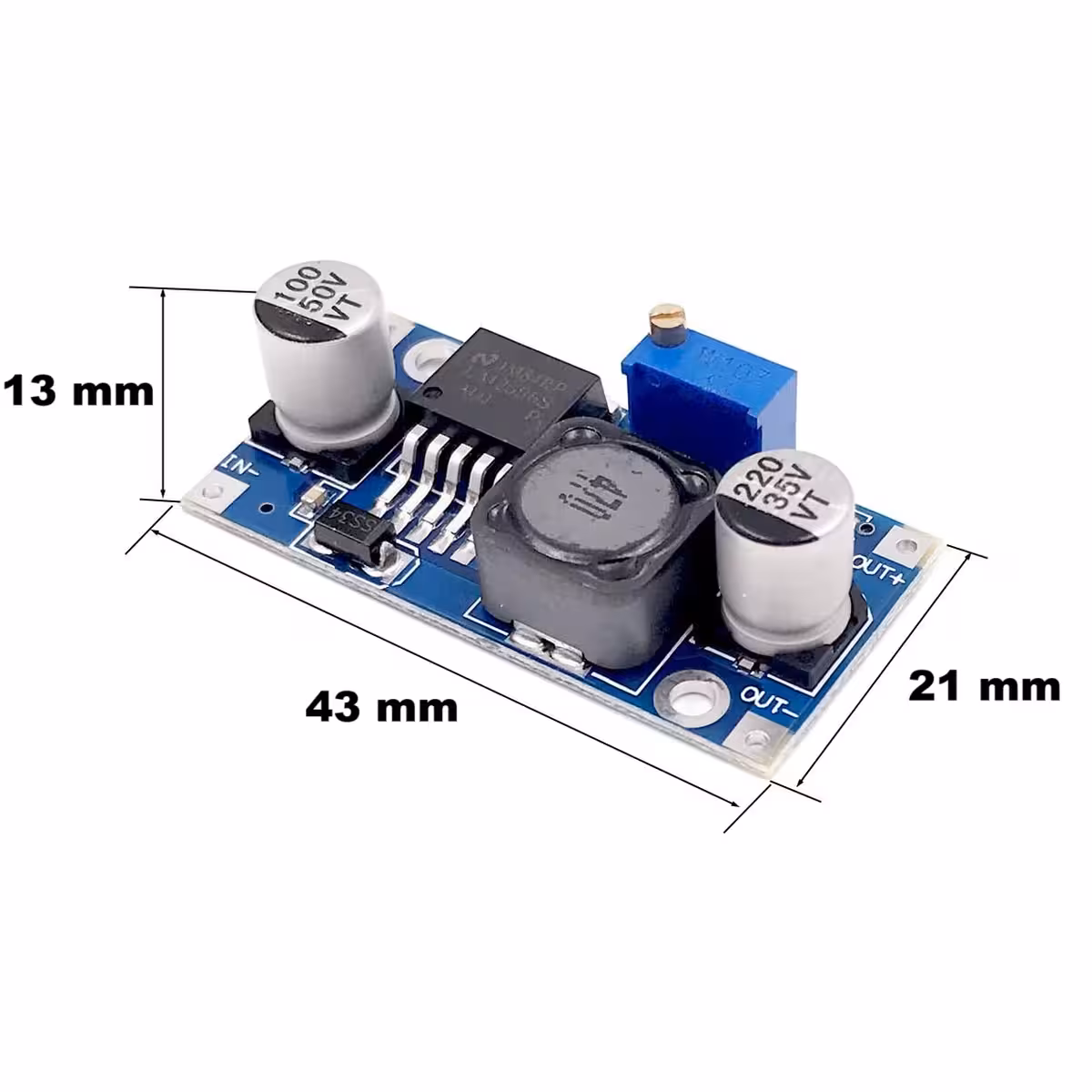

| Διαστάσεις module | 43 × 21 × 14 mm |
| Ένδειξη λειτουργίας | Ενσωματωμένο LED |
| Τεμάχια ανά σετ | 5 module |
Οδηγίες Χρήσης

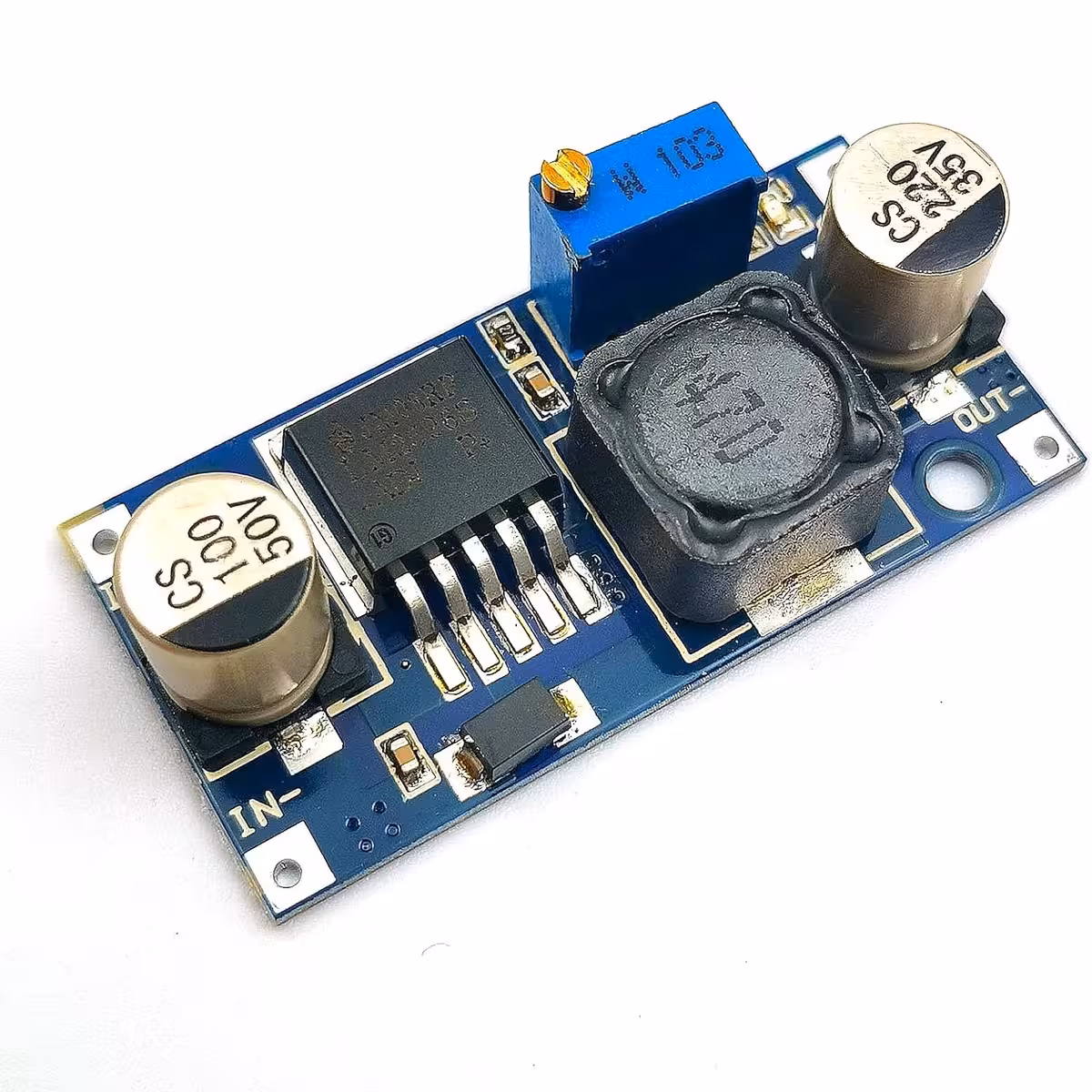

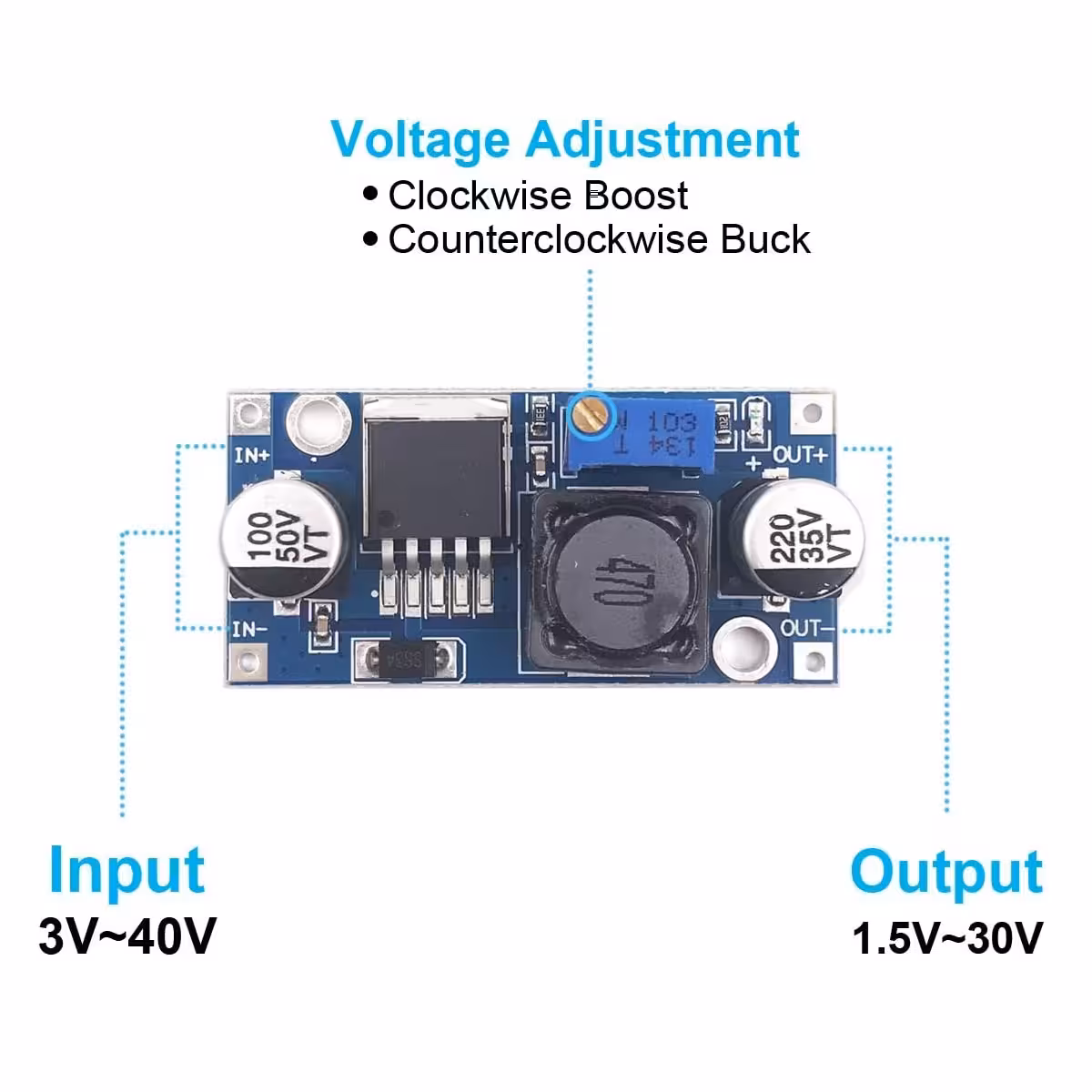

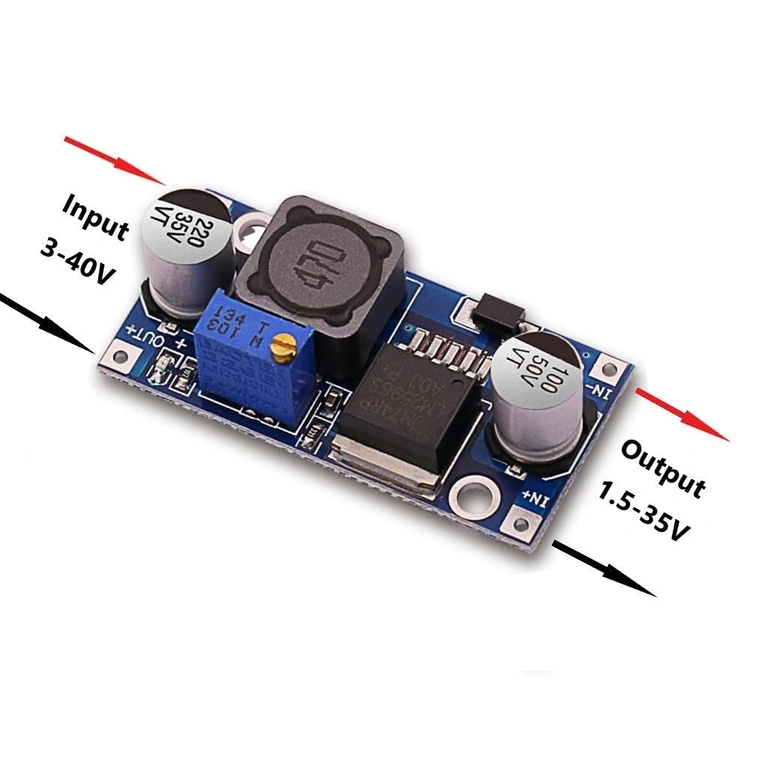

- Σύνδεσε την πηγή DC στους ακροδέκτες εισόδου (IN+ και IN-), προσέχοντας τη σωστή πολικότητα.
- Πριν συνδέσεις το φορτίο σου, μέτρησε την τάση στους ακροδέκτες OUT+ και OUT- με ένα ψηφιακό πολύμετρο.
- Περίστρεψε το ποτενσιόμετρο δεξιόστροφα για να αυξήσεις την τάση και αριστερόστροφα για να τη μειώσεις.
- Μόλις φτάσεις στην επιθυμητή τιμή, σύνδεσε το φορτίο σου στην έξοδο (OUT+ και OUT-).
- Έλεγξε το LED ένδειξης — αν είναι αναμμένο, το module λειτουργεί κανονικά.
- Για φορτία άνω των 10W, κόλλησε μια ψύκτρα αλουμινίου πάνω στο ολοκληρωμένο LM2596S για καλύτερη απαγωγή θερμότητας και μεγαλύτερη διάρκεια ζωής.
Περιεχόμενα Συσκευασίας

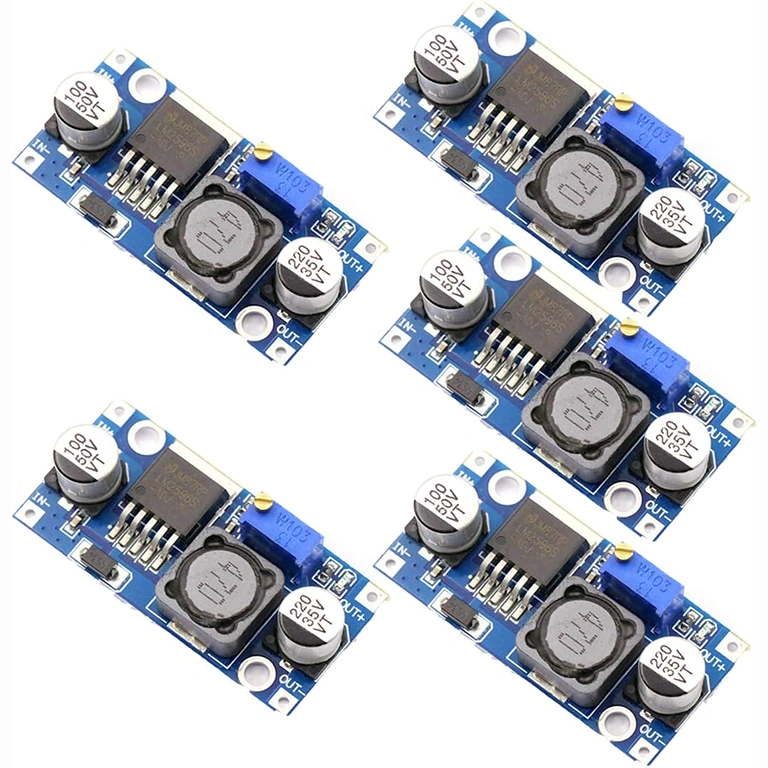

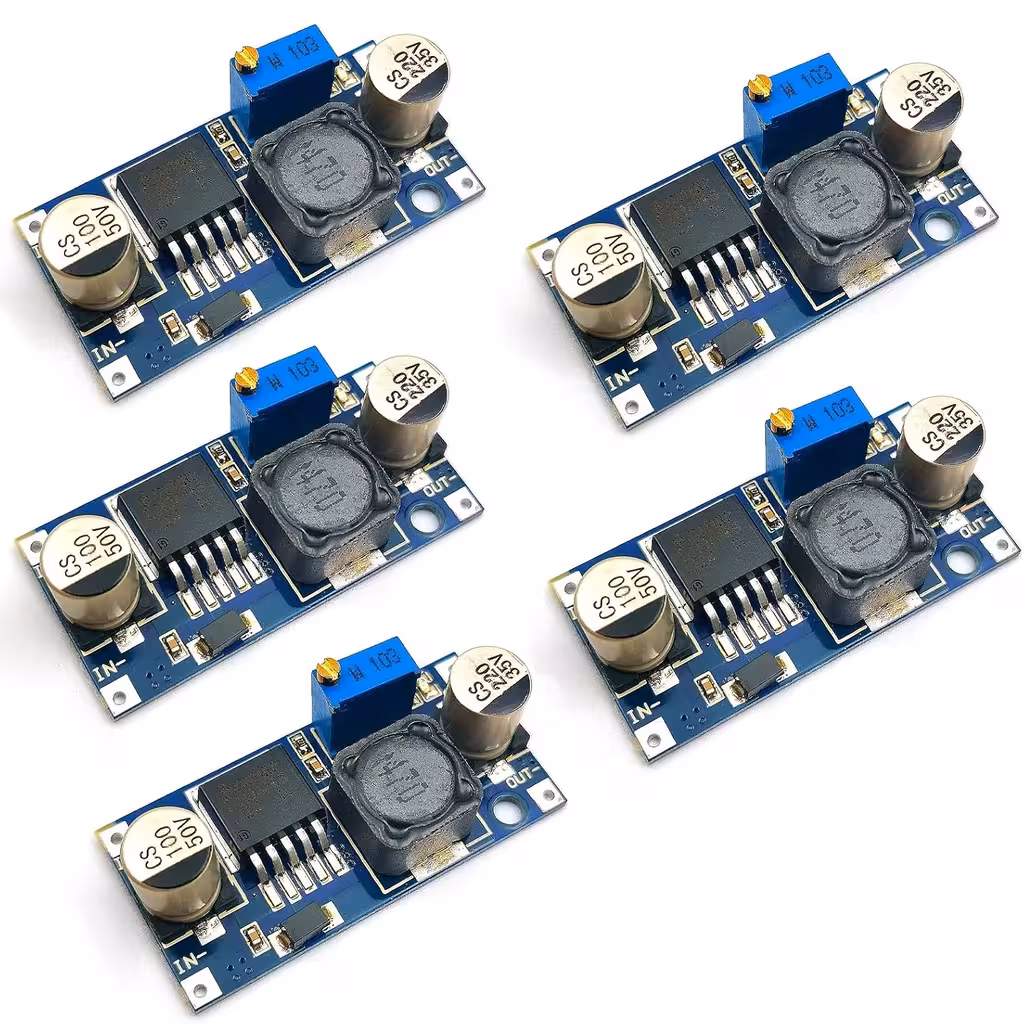

- 5 × Module DC-DC Step-Down Buck Converter LM2596S
Συχνές Ερωτήσεις
Μπορώ να χρησιμοποιήσω το LM2596S για να αυξήσω την τάση (step-up);
Όχι. Το LM2596S είναι αποκλειστικά step-down (buck converter) — μειώνει την τάση, δεν την αυξάνει. Αν χρειάζεσαι step-up, αναζήτησε ένα module τύπου MT3608 ή παρόμοιο.
Τι τάση εισόδου χρειάζομαι για να έχω 5V στην έξοδο;
Τουλάχιστον 6.5V στην είσοδο. Ο γενικός κανόνας είναι: η τάση εισόδου πρέπει να είναι τουλάχιστον 1.5V υψηλότερη από την επιθυμητή τάση εξόδου.
Είναι συμβατό με Arduino και Raspberry Pi;
Ναι. Είναι μία από τις πιο συνηθισμένες εφαρμογές του — τροφοδοτείς την πλακέτα απευθείας από μια μπαταρία 12V ή τροφοδοτικό αυτοκινήτου, και το module παρέχει σταθερά 5V στην έξοδο.
Διαθέτει προστασία από βραχυκύκλωμα;
Το chip LM2596S περιλαμβάνει εσωτερική προστασία από υπερένταση και υπερθέρμανση, αλλά δεν διαθέτει ειδική προστασία από βραχυκύκλωμα στην πλακέτα. Για επιπλέον ασφάλεια, προτείνουμε τη χρήση μιας εξωτερικής ασφάλειας στη γραμμή εισόδου.
Γιατί ζεσταίνεται το module σε μεγάλα φορτία;
Σε ισχύ άνω των 10W, η απαγωγή θερμότητας είναι κρίσιμη. Μια μικρή ψύκτρα αλουμινίου πάνω στο chip μειώνει τη θερμοκρασία λειτουργίας και παρατείνει σημαντικά τη διάρκεια ζωής του module.
