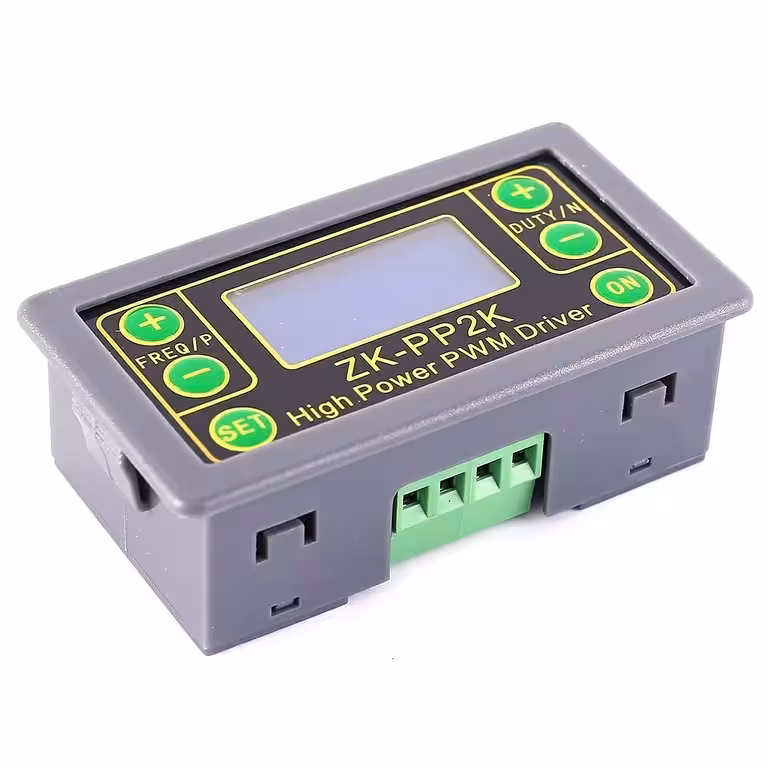

Controller PWM 5V–24V 8A — έλεγχος συχνότητας, παλμών και ταχύτητας σε μία μόνο μονάδα
Χρειάζεται να ρυθμίσετε την ταχύτητα ενός κινητήρα, να δημιουργήσετε ένα σήμα ακριβείας ή να αυτοματοποιήσετε μια χρονική ακολουθία; Το module controller PWM 5V–24V 8A τα κάνει όλα αυτά χωρίς λογισμικό, χωρίς υπολογιστή και χωρίς περιττές δυσκολίες. Διαθέτει δύο τρόπους λειτουργίας — PWM και PULSE — καλύπτοντας κάθε ανάγκη, από γρήγορο prototyping έως επαναλαμβανόμενες βιομηχανικές εφαρμογές.
Σημείωση: Η υποστηριζόμενη τάση τροφοδοσίας είναι DC 3,3V–30V, ωστόσο για τον έλεγχο φορτίων όπως κινητήρες ή άλλες συσκευές, συνιστάται το ονομαστικό εύρος 5V–24V, τηρώντας το όριο των 8A στην έξοδο.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Ρυθμιζόμενη συχνότητα 1Hz–150KHz — από αργούς χρονισμούς λίγων δευτερολέπτων έως γρήγορα σήματα για έλεγχο brushless κινητήρων ή εφαρμογές χαμηλών συχνοτήτων RF
- Duty cycle 0–100% με ακρίβεια — πλήρης διακοπή ή λειτουργία στο μέγιστο, με οποιαδήποτε ενδιάμεση διαβάθμιση επιθυμείτε
- Κυκλικό χρονόμετρο (Timer) με ακρίβεια 0,001 δευτερολέπτου — ρυθμίστε τη διάρκεια ON, τη διάρκεια OFF, την καθυστέρηση εκκίνησης και τον ακριβή αριθμό παλμών (1–9999 ή συνεχή λειτουργία)
- Ρεύμα εξόδου 8A — επαρκές για DC κινητήρες μέσης ισχύος, ηλεκτροβαλβίδες 12V/24V ή ταινίες LED έως 192W στα 24V
- Άμεσος προγραμματισμός από τη μονάδα — με ειδικά κουμπιά και ενσωματωμένη οθόνη LCD, χωρίς ανάγκη για driver, laptop ή βιβλιοθήκες κώδικα
- Μη πτητική μνήμη — κατά την επανεκκίνηση διατηρεί ακριβώς τις ρυθμίσεις που είχατε ορίσει
- Εύρος θερμοκρασίας −20°C … +85°C — λειτουργεί απρόσκοπτα σε εργαστήρια, εξωτερικούς χώρους ή πίνακες αυτοματισμού
Λεπτομέρειες και Απόδοση
Στη λειτουργία PWM, ρυθμίζετε ανεξάρτητα τη συχνότητα και τον κύκλο λειτουργίας (duty cycle) — η έξοδος παραμένει συνεχώς ενεργή, ιδανική για ρύθμιση στροφών DC κινητήρα ή σταθερό dimmer LED. Στη λειτουργία PULSE, ορίζετε μια πλήρη ακολουθία: πλάτος θετικού παλμού, πλάτος αρνητικού παλμού, καθυστέρηση πριν την έναρξη και συνολικό αριθμό κύκλων. Με την ολοκλήρωση της σειράς, η έξοδος επιστρέφει αυτόματα στο 0V — χωρίς επίβλεψη και χωρίς χειροκίνητη παρέμβαση.

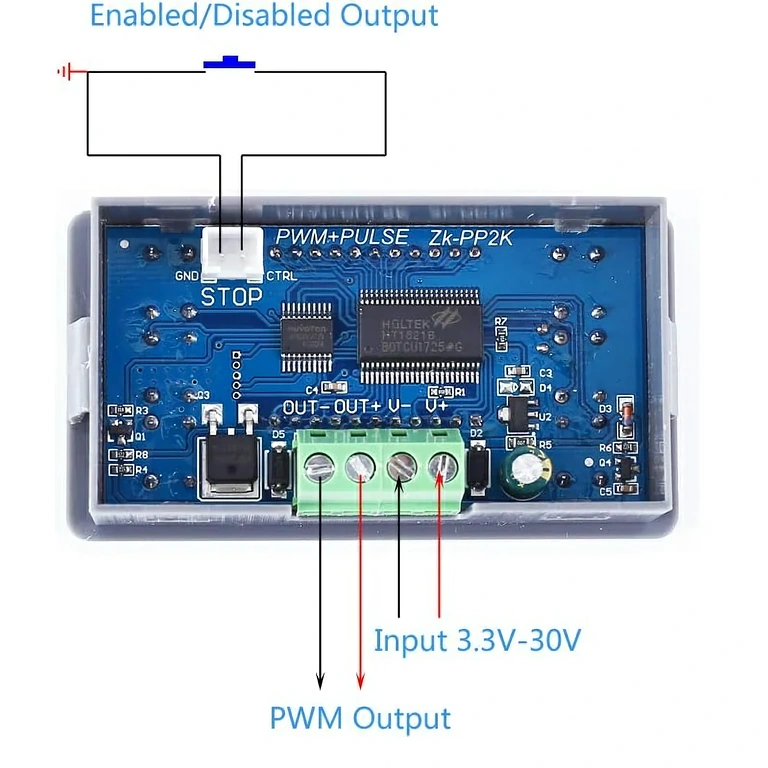

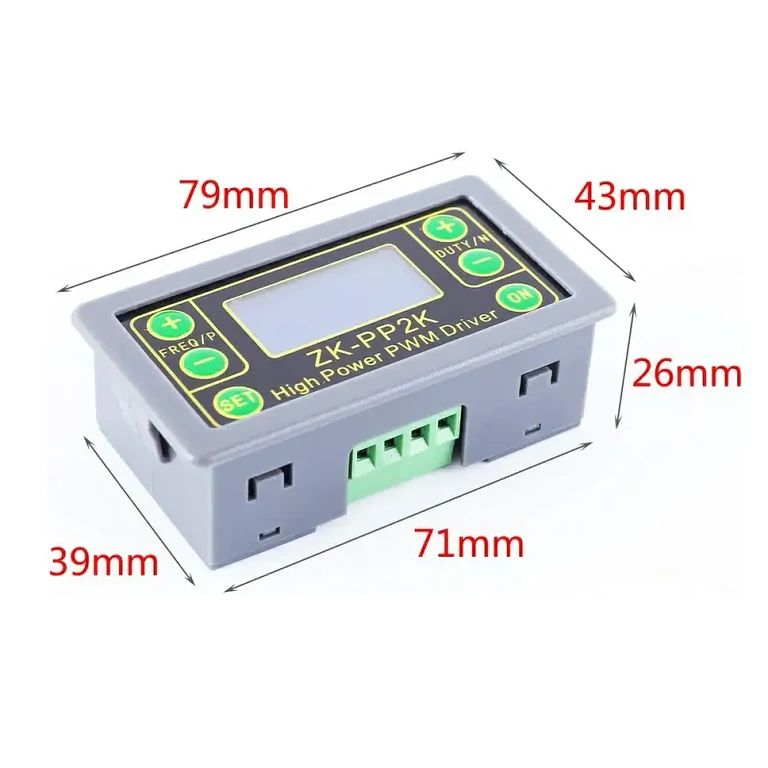

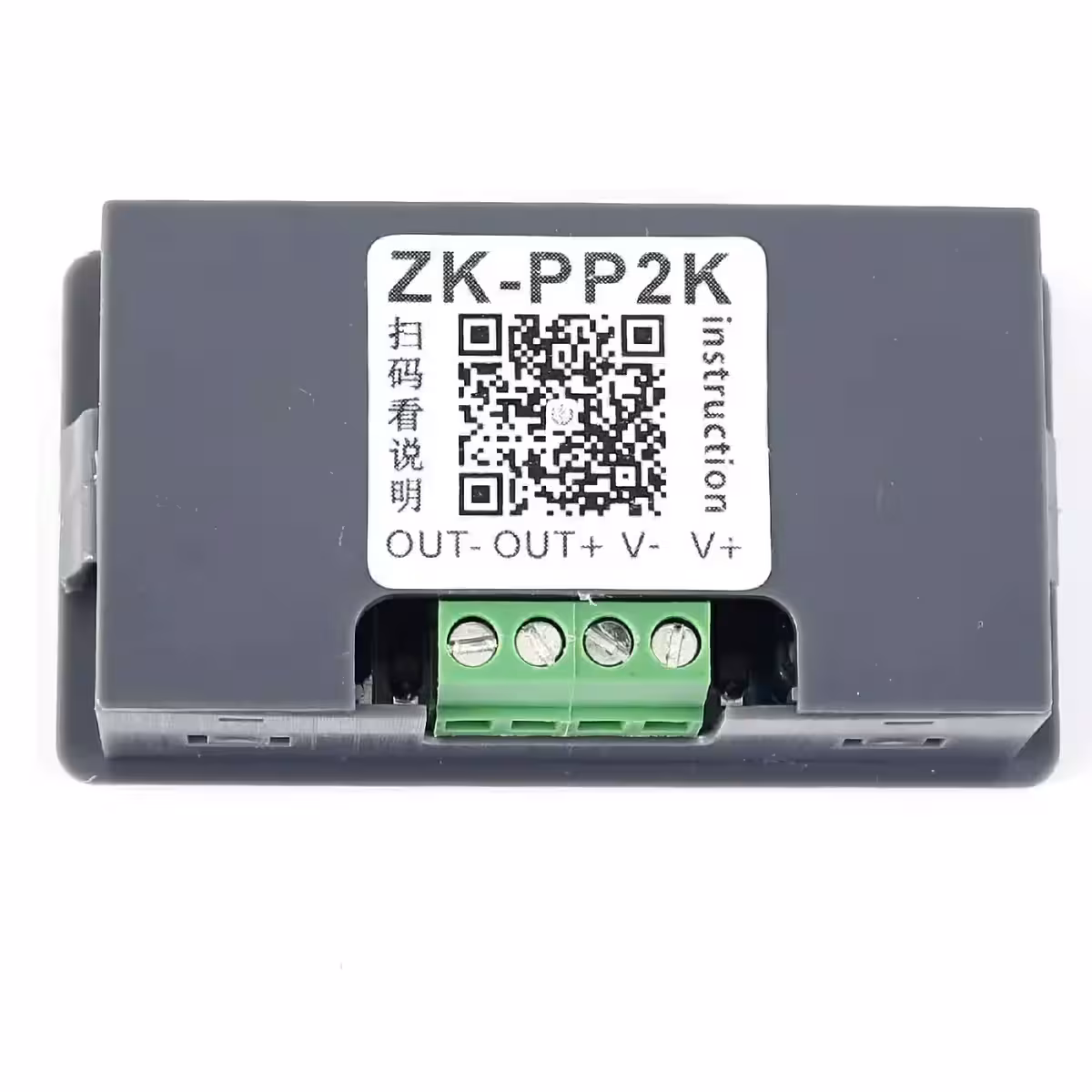

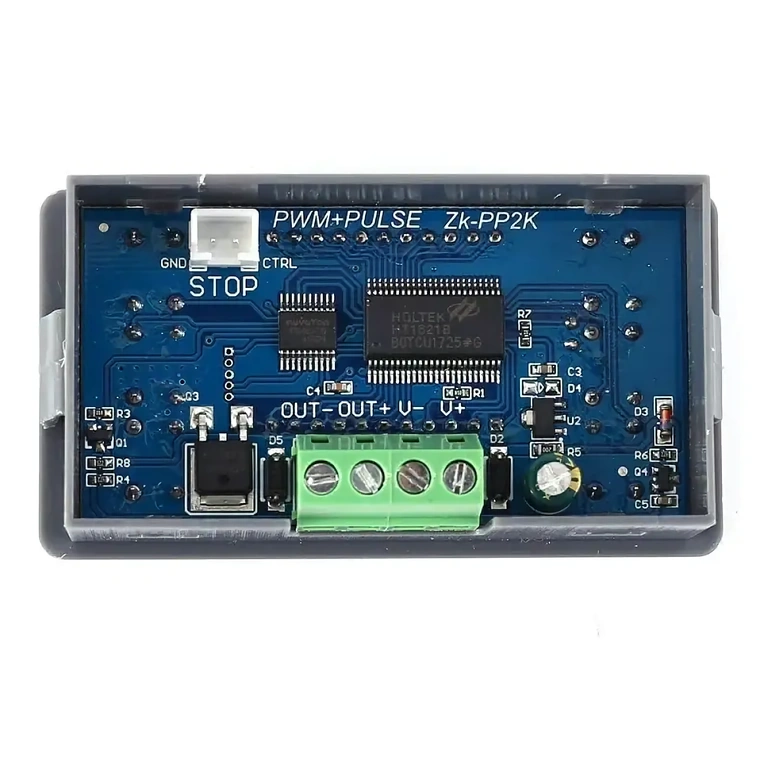

Η εναλλαγή μεταξύ των λειτουργιών γίνεται κρατώντας πατημένο το κουμπί SET, ενώ η κατάσταση της εξόδου επιβεβαιώνεται οπτικά από την ένδειξη OUT. Οι διαστάσεις των 79 × 43 × 26 mm επιτρέπουν την εύκολη ενσωμάτωση σε οποιοδήποτε κουτί ή πίνακα ελέγχου.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση τροφοδοσίας | DC 3,3V – 30V |
| Συνιστώμενη τάση λειτουργίας | DC 5V – 24V |
| Μέγιστο ρεύμα εξόδου | 8A |
| Εύρος συχνότητας PWM | 1Hz – 150KHz |
| Κύκλος λειτουργίας (Duty Cycle) | 0,00% – 100% |
| Πλάτος θετικού / αρνητικού παλμού | 0,000s – 9999s |
| Χρόνος αναμονής (delay) | 0,000s – 9999s |
| Ρυθμιζόμενος αριθμός παλμών | 1 – 9999 ή Άπειρο (—-) |
| Τρόποι λειτουργίας | PWM (συχνότητα + duty cycle) / PULSE (timer + παλμοί) |
| Θερμοκρασία λειτουργίας | −20°C … +85°C |
| Υγρασία λειτουργίας | 0% – 95% RH (χωρίς συμπύκνωση) |
| Διαστάσεις | 79 × 43 × 26 mm |
Οδηγίες Προγραμματισμού και Χρήσης

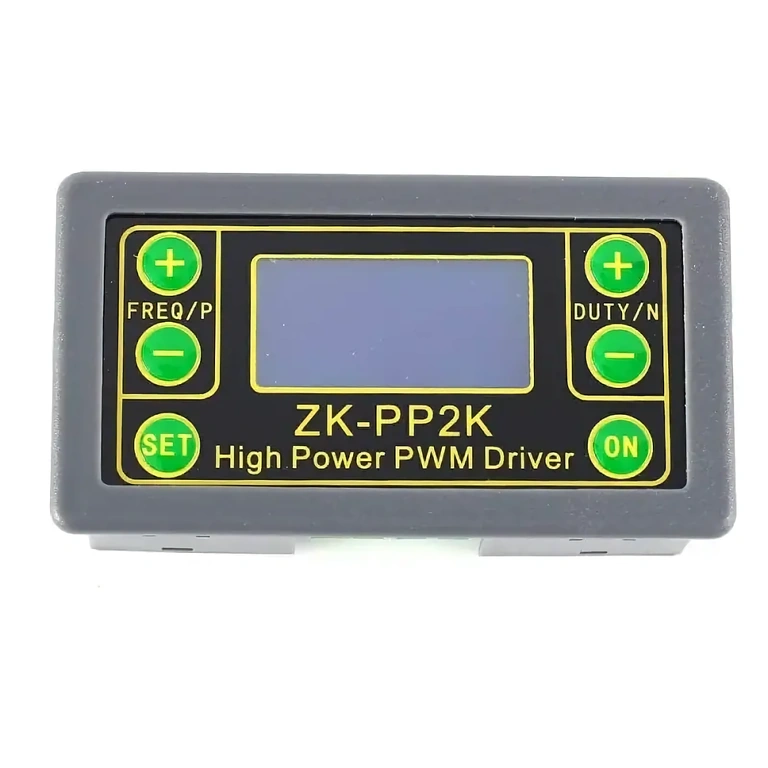

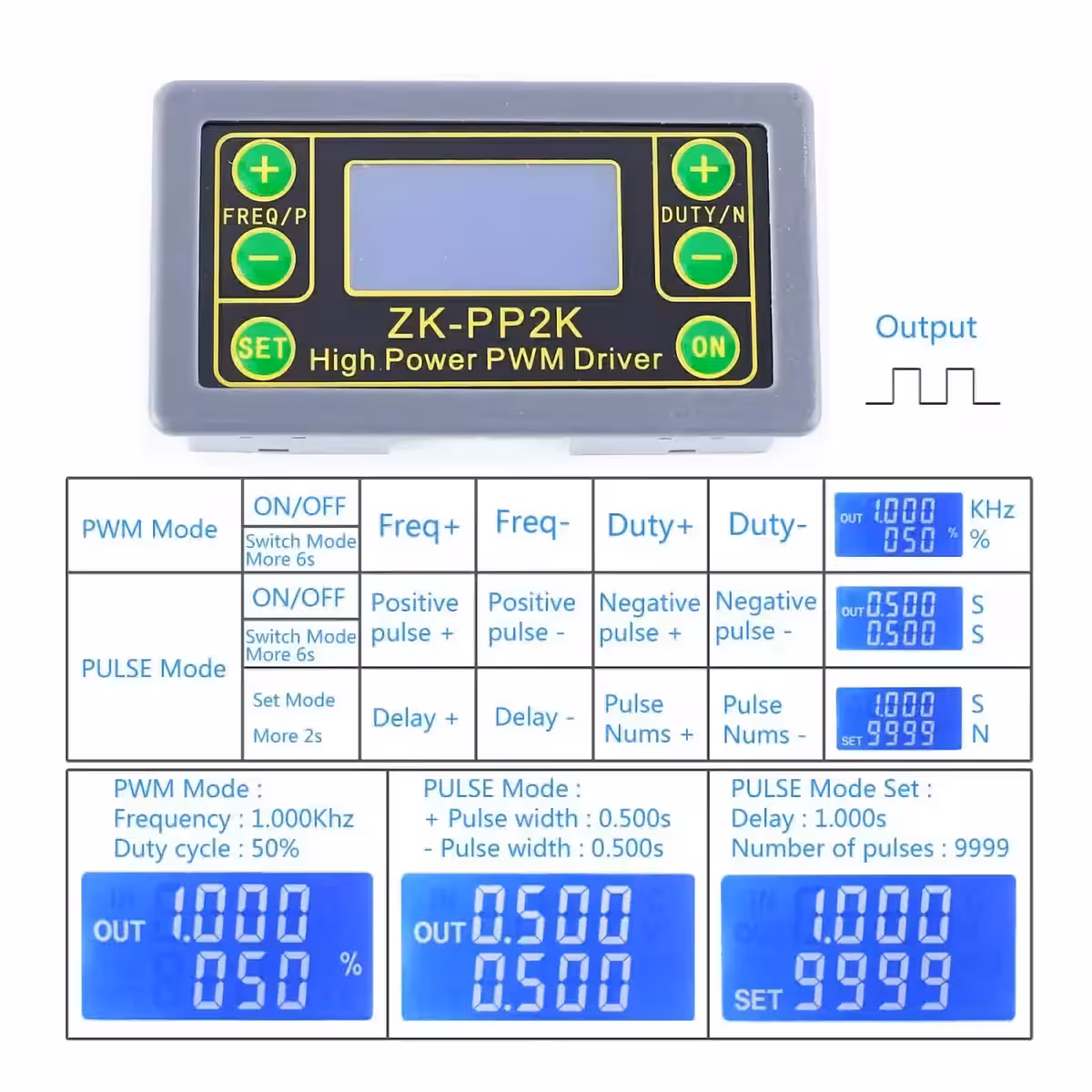

- Λειτουργία PWM (προεπιλογή): Κατά την εκκίνηση, η μονάδα μπαίνει αυτόματα σε λειτουργία PWM (εμφανίζεται το σύμβολο %). Χρησιμοποιήστε τα κουμπιά FREQ+/FREQ− για να ρυθμίσετε τη συχνότητα μεταξύ 1Hz και 150KHz. Προσαρμόστε το duty cycle με τα DUTY+/DUTY− από 0,00% έως 100%. Πατήστε σύντομα το ON για να ενεργοποιήσετε την έξοδο — η ένδειξη OUT επιβεβαιώνει την ενεργή κατάσταση.
- Μετάβαση σε λειτουργία PULSE: Κρατήστε πατημένο το κουμπί SET για περίπου 6 δευτερόλεπτα. Το σύμβολο % εξαφανίζεται — η μονάδα βρίσκεται πλέον σε λειτουργία PULSE.
- Ρύθμιση παλμών (λειτουργία PULSE): Χρησιμοποιήστε τα P+/P− για το πλάτος του θετικού παλμού και τα N+/N− για το πλάτος του αρνητικού παλμού. Οι τιμές ορίζονται σε δευτερόλεπτα, με ακρίβεια 0,001s.
- Ρύθμιση timer και αριθμού παλμών: Κρατήστε πατημένο το SET για 2 δευτερόλεπτα — η οθόνη εμφανίζει την ένδειξη SET στην κάτω αριστερή γωνία. Ρυθμίστε τον χρόνο αναμονής με τα P+/P− και τον αριθμό παλμών με τα N+/N− (η τιμή —- αντιστοιχεί σε άπειρο).
- Εκκίνηση χρονικής ακολουθίας: Πατήστε σύντομα το ON — η μονάδα περιμένει το διάστημα καθυστέρησης που ορίσατε, παράγει τον καθορισμένο αριθμό παλμών και στη συνέχεια διακόπτει αυτόματα την έξοδο.
- Επιστροφή στο περιβάλλον PULSE: Κρατήστε πατημένο το SET για 2 δευτερόλεπτα μέσα από το υπομενού του timer.
- Επιστροφή σε λειτουργία PWM: Κρατήστε πατημένο το SET για περίπου 6 δευτερόλεπτα από τη λειτουργία PULSE.
Περιεχόμενα Συσκευασίας
- 1x Module Controller PWM / Γεννήτρια Σήματος / Timer 5V–24V 8A
Συχνές Ερωτήσεις
Μπορεί να ελέγξει DC κινητήρες απευθείας, χωρίς επιπλέον κύκλωμα;
Ναι. Με 8A στην έξοδο, η μονάδα ελέγχει απευθείας DC κινητήρες μικρής και μέσης ισχύος. Για μεγαλύτερους κινητήρες ή φορτία με υψηλή επαγωγή, προσθέστε έναν driver MOSFET ή ένα ρελέ ισχύος μεταξύ της μονάδας και του κινητήρα.
Ποια είναι η πρακτική διαφορά μεταξύ λειτουργίας PWM και PULSE;
Η λειτουργία PWM παράγει ένα συνεχές σήμα — ιδανικό για ρύθμιση ταχύτητας ή dimmer LED. Η λειτουργία PULSE σας δίνει πλήρη έλεγχο της ακολουθίας: πόσοι παλμοί, πόσο διαρκεί ο καθένας και πόση καθυστέρηση υπάρχει πριν την έναρξη. Χρήσιμο για ηλεκτροβαλβίδες, αυτοματισμούς και οποιαδήποτε εφαρμογή απαιτεί καταμέτρηση κύκλων.
Λειτουργεί για σερβοκινητήρες RC στα 50Hz;
Ναι. Η συχνότητα ρυθμίζεται από 1Hz, οπότε τα 50Hz είναι εντός εύρους. Για ακριβή έλεγχο θέσης, χρησιμοποιήστε τη λειτουργία PULSE και ρυθμίστε το πλάτος παλμού μεταξύ 1ms και 2ms — ακριβώς αυτό που αναμένει ένα τυπικό servo.
Χάνονται οι ρυθμίσεις κατά τη διακοπή της τροφοδοσίας;
Όχι. Η μονάδα αποθηκεύει αυτόματα στην εσωτερική μνήμη τη συχνότητα, το duty cycle, τα πλάτη παλμών και τις παραμέτρους του timer. Κατά την επανεκκίνηση, θα βρείτε τα πάντα ακριβώς όπως τα αφήσατε.
Μπορεί να χρησιμοποιηθεί ως dimmer για ταινίες LED RGB;
Ναι, για μονόχρωμες ταινίες DC 5V–24V με κατανάλωση κάτω από 8A ανά κανάλι. Για RGB, χρησιμοποιήστε ένα ξεχωριστό module για κάθε κανάλι χρώματος — το καθένα μπορεί να ρυθμιστεί ανεξάρτητα.
