Αυτόματο ρελέ ελέγχου στάθμης νερού με 3 αισθητήρες – πλήρης αυτοματοποίηση της αντλίας σας
Ξεχάσατε να κλείσετε την αντλία και η δεξαμενή ξεχείλισε; Ή μήπως η στάθμη έπεσε πολύ χαμηλά και η αντλία δουλεύει «στεγνή» με κίνδυνο να καεί; Το αυτόματο ρελέ ελέγχου στάθμης νερού δίνει τη λύση, αναλαμβάνοντας να ανοιγοκλείνει την αντλία σας αυτόματα, ανάλογα με τη στάθμη του νερού που ανιχνεύουν οι αισθητήρες. Δεν χρειάζεται πλέον δική σας παρέμβαση.
Σημείωση: Η συσκευασία περιλαμβάνει το ρελέ ελέγχου και 3 αισθητήρες στάθμης (μήκους 5 μέτρων έκαστος). Η αντλία νερού δεν περιλαμβάνεται.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Περιλαμβάνονται 3 αισθητήρες 5m — άμεση κάλυψη για βαθιές δεξαμενές ή μεγάλα βυτία, χωρίς επιπλέον έξοδα
- Έξοδος ρελέ 20A / 220V (ωμικό φορτίο) — αντέχει αντλίες μεγάλης ισχύος χωρίς κίνδυνο υπερφόρτωσης

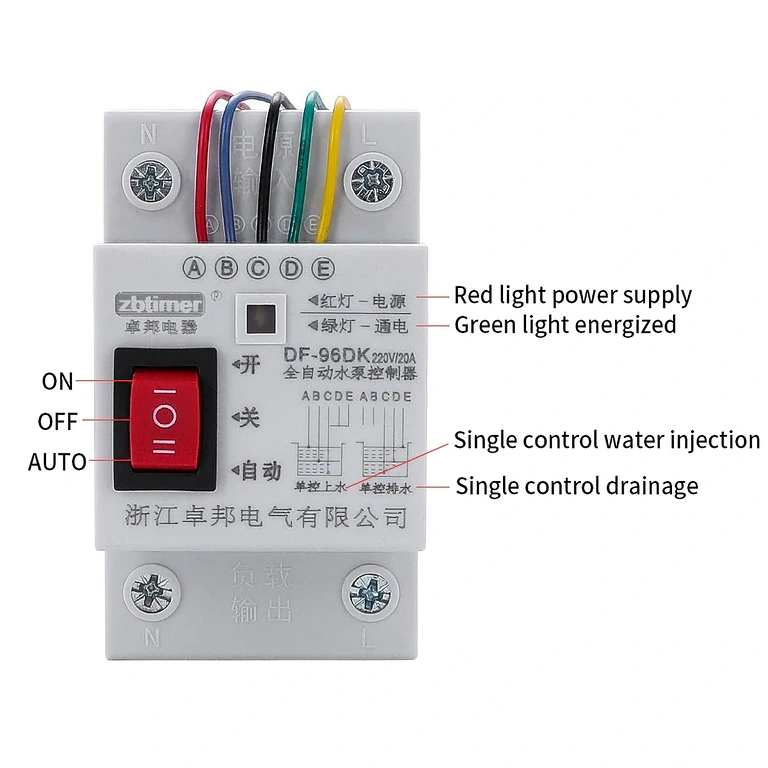

- 3 λειτουργίες: AUTO / ON / OFF — επιλέξτε χειροκίνητη λειτουργία σε δευτερόλεπτα, χωρίς αλλαγές στις καλωδιώσεις
- 4 προρυθμισμένα σενάρια — πλήρωση, άδειασμα, διατήρηση ελάχιστης στάθμης ή μεταφορά μεταξύ δύο δεξαμενών, με αναλυτικές οδηγίες σύνδεσης
- Χρωματική κωδικοποίηση (κόκκινο, μπλε, μαύρο, πράσινο, κίτρινο) — αναγνωρίζετε κάθε αισθητήρα με μια ματιά, εξαλείφοντας τα λάθη κατά την εγκατάσταση

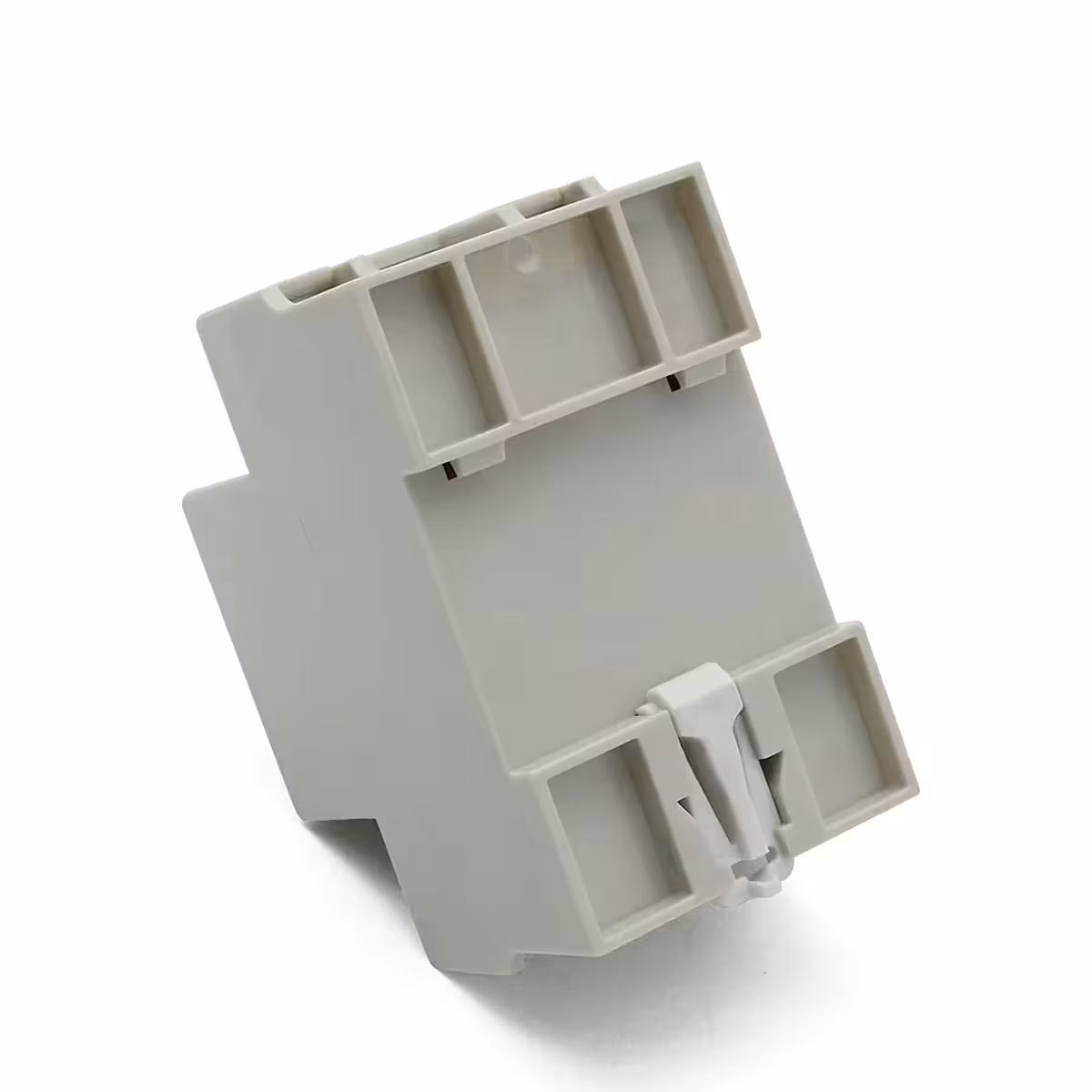

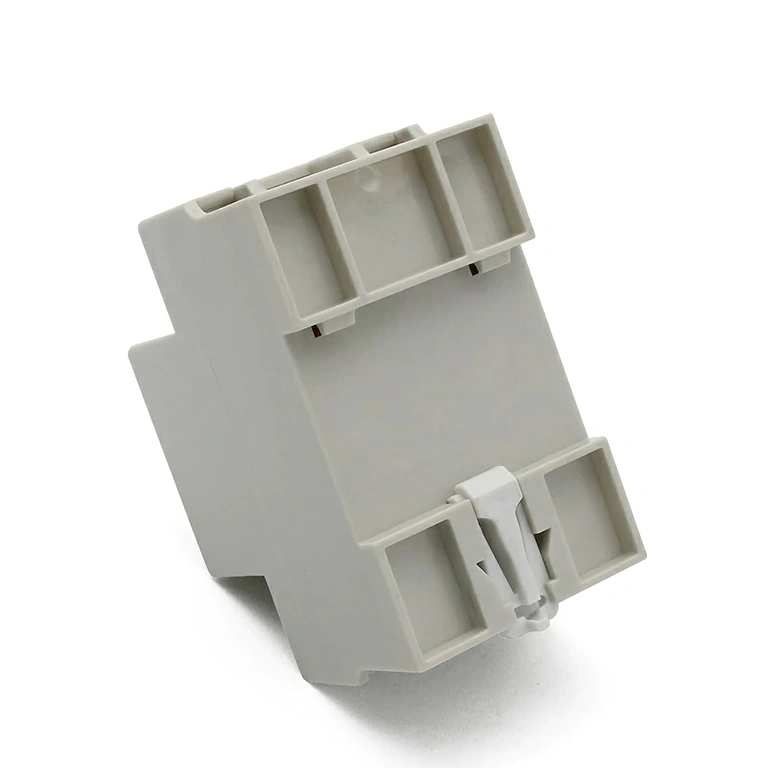

- Συμπαγές μέγεθος 86×66×49 mm — τοποθετείται εύκολα σε οποιονδήποτε ηλεκτρολογικό πίνακα ή κουτί διακλάδωσης
Τεχνικά Χαρακτηριστικά & Απόδοση
Η ανίχνευση της στάθμης βασίζεται στην ηλεκτρική αγωγιμότητα — οι μεταλλικοί αισθητήρες που βυθίζονται στο νερό κλείνουν το κύκλωμα μόλις έρθουν σε επαφή με το υγρό, ενεργοποιώντας ή απενεργοποιώντας το ρελέ. Το ρελέ υποστηρίζει 20A για ωμικά φορτία και 10A για επαγωγικά φορτία (μοτέρ, αντλίες), καθιστώντας το συμβατό με τις περισσότερες υποβρύχιες ή επιφανειακές αντλίες οικιακής και ημι-επαγγελματικής χρήσης. Ο διακόπτης τριών θέσεων σας προσφέρει άμεσο έλεγχο — αν χρειαστεί να θέσετε την αντλία σε λειτουργία ή να τη σταματήσετε χειροκίνητα, δεν χρειάζεται να αποσυνδέσετε τίποτα.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Ονομαστική τάση | 220V AC |
| Έξοδος ρελέ – ωμικό φορτίο | 20A / 220V |
| Έξοδος ρελέ – επαγωγικό φορτίο | 10A / 220V |
| Αριθμός αισθητήρων | 3 αισθητήρες |
| Μήκος αισθητήρων | 5 μέτρα έκαστος |
| Τρόποι λειτουργίας | ON / OFF / AUTO |
| Διαστάσεις | 86 × 66 × 49 mm |
| Συμβατές εφαρμογές | Δεξαμενές, βυτία, πισίνες, ενυδρεία |
Οδηγίες Προγραμματισμού και Χρήσης

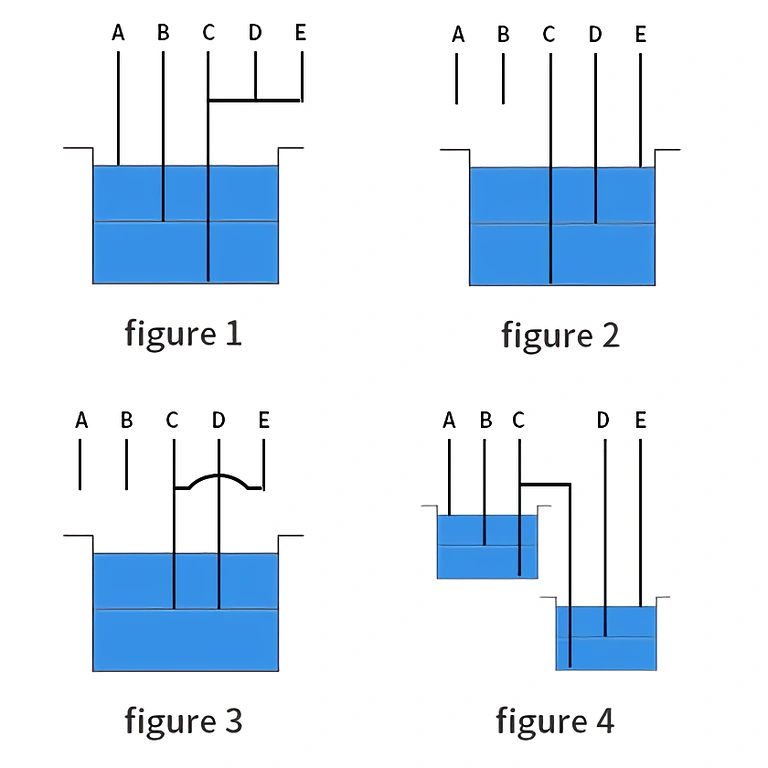

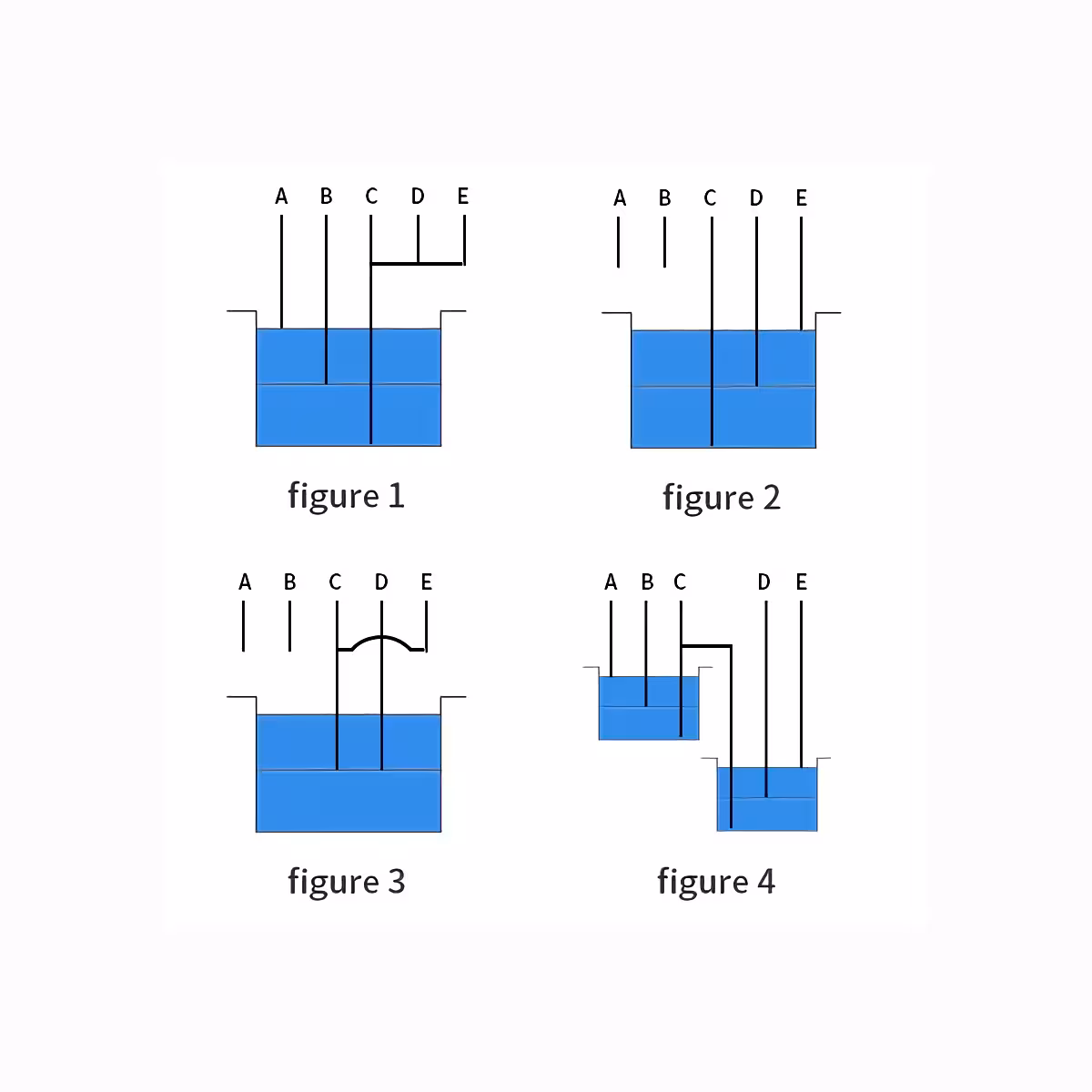

- Αυτόματη πλήρωση δεξαμενής (Σχήμα 1): Συνδέστε τον αισθητήρα A (κόκκινο) στην ανώτατη στάθμη (διακοπή αντλίας όταν γεμίσει), τον B (μπλε) στην κατώτατη στάθμη (εκκίνηση αντλίας όταν αδειάσει) και τον C (μαύρο) ως κοινή γραμμή στον πάτο. Οι αισθητήρες D (πράσινο) και E (κίτρινο) συνδέονται μαζί με τον C.
- Αυτόματο άδειασμα δεξαμενής (Σχήμα 2): Ο αισθητήρας E στην ανώτατη στάθμη εκκινεί την αντλία, ο D στην κατώτατη στάθμη τη σταματά, ενώ ο C παραμένει η κοινή γραμμή. Οι αισθητήρες A και B παραμένουν αποσυνδεδεμένοι.
- Διατήρηση ελάχιστης στάθμης (Σχήμα 3): Συνδέστε τους C και D ως σημεία ελέγχου για τη χαμηλή στάθμη και κάντε μια βραχυκύκλωση μεταξύ E και C. Οι αισθητήρες A και B παραμένουν αποσυνδεδεμένοι. Η αντλία σταματά αυτόματα όταν η στάθμη πέσει κάτω από το ελάχιστο όριο.
- Αυτόματος έλεγχος μεταξύ δύο δεξαμενών (Σχήμα 4): Ο αισθητήρας A στην κορυφή της πάνω δεξαμενής (διακοπή), ο B στο κάτω μέρος της πάνω δεξαμενής (εκκίνηση), ο C ως κοινή γραμμή και για τις δύο δεξαμενές, ο D στη χαμηλή στάθμη της κάτω δεξαμενής (διακοπή) και ο E στην υψηλή στάθμη της κάτω δεξαμενής (εκκίνηση).
- Ρυθμίστε τον διακόπτη στη θέση AUTO για συνεχή αυτόματη λειτουργία ή σε ON/OFF για άμεση χειροκίνητη παρέμβαση.

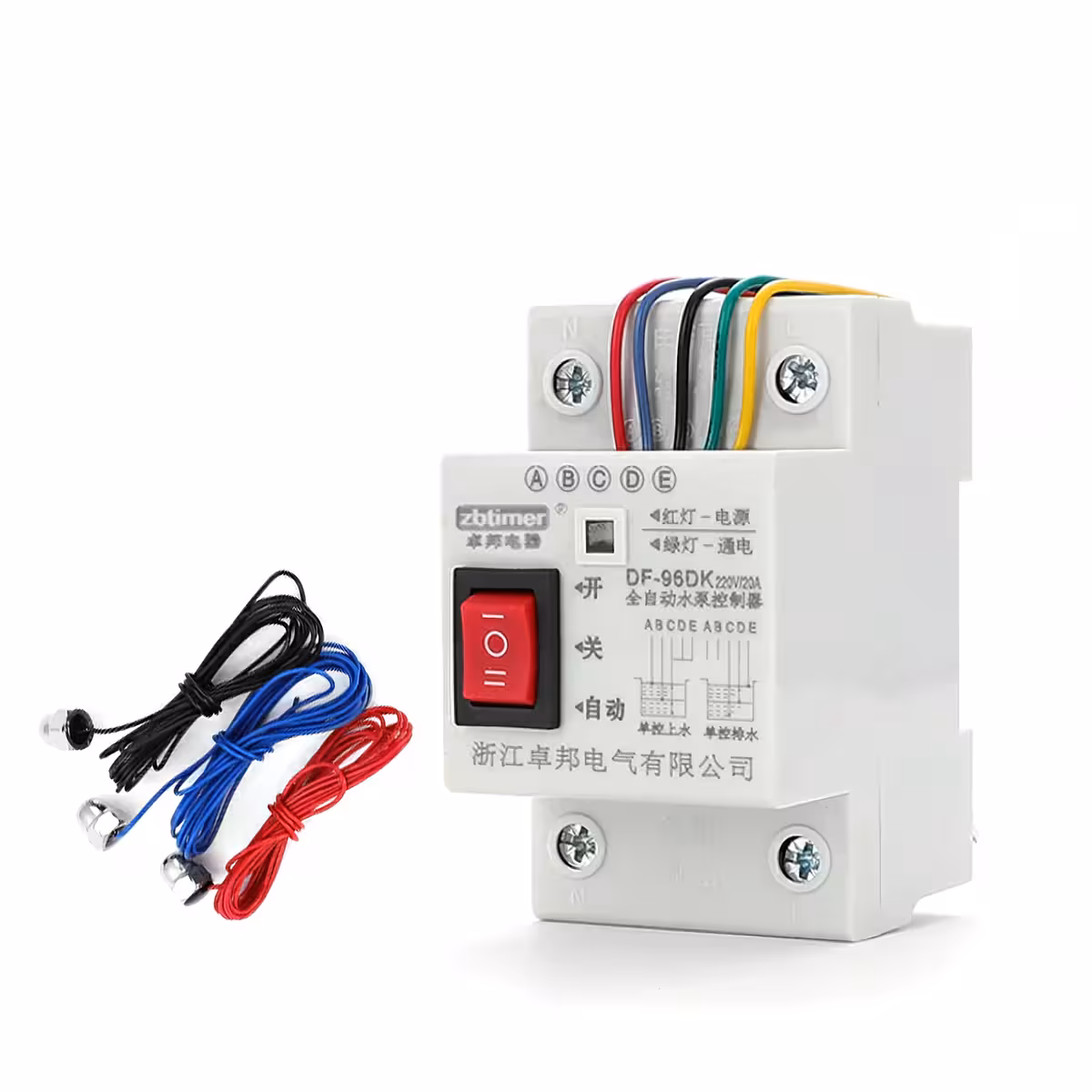

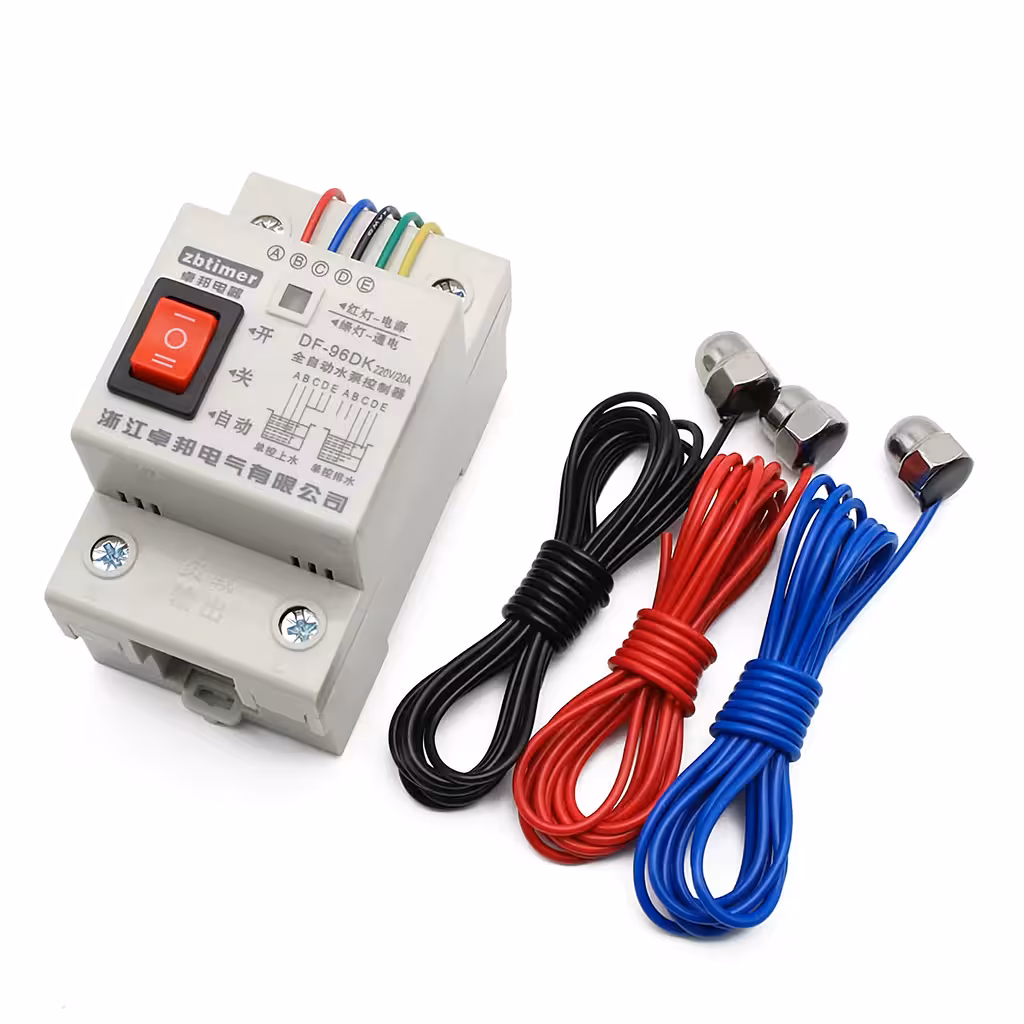

Περιεχόμενα Συσκευασίας
- 1× Αυτόματο ρελέ ελέγχου στάθμης νερού 220V

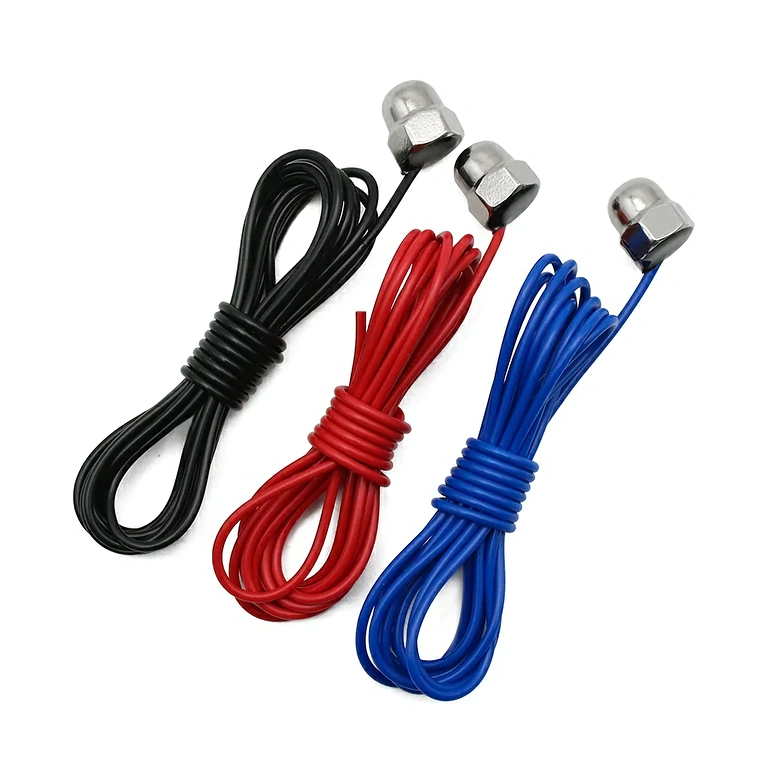

- 3× Αισθητήρες στάθμης από ανοξείδωτο ατσάλι (5 m έκαστος)
Συχνές Ερωτήσεις
Είναι συμβατό με κάθε τύπο υποβρύχιας αντλίας;
Ναι, λειτουργεί με υποβρύχιες και επιφανειακές αντλίες 220V AC, εφόσον το ρεύμα λειτουργίας δεν υπερβαίνει τα 20A (ωμικό) ή 10A (επαγωγικό). Ελέγξτε τα τεχνικά χαρακτηριστικά της αντλίας σας πριν την εγκατάσταση.
Μπορώ να χρησιμοποιήσω τους αισθητήρες σε αλμυρό νερό ή νερό με χλώριο (πισίνες);
Ναι. Οι αισθητήρες είναι ανθεκτικοί στη διάβρωση και κατάλληλοι για χλωριωμένο ή αλμυρό νερό σε συνήθεις συγκεντρώσεις. Σε περιβάλλοντα με πολύ έντονη χημική δραστηριότητα, συνιστάται περιοδικός έλεγχος και αντικατάσταση αν εμφανίσουν σημάδια φθοράς.
Μπορώ να επεκτείνω τους αισθητήρες πέρα από τα 5 μέτρα;
Ναι, χρησιμοποιώντας κατάλληλο ηλεκτρικό καλώδιο και στεγανές συνδέσεις. Για αποστάσεις άνω των 20 μέτρων, προτείνεται η χρήση θωρακισμένου καλωδίου για την αποφυγή ηλεκτρικών παρεμβολών που μπορεί να προκαλέσουν λανθασμένες εντολές.
Τι συμβαίνει μετά από διακοπή ρεύματος;
Με την επαναφορά της τάσης, το ρελέ συνεχίζει τη λειτουργία του σύμφωνα με τη θέση του διακόπτη και την τρέχουσα στάθμη του νερού. Δεν διαθέτει εσωτερική μνήμη κατάστασης — η αντλία αντιδρά άμεσα στις συνθήκες που επικρατούν εκείνη τη στιγμή.
Μπορεί να ελέγξει τη μεταφορά νερού μεταξύ δύο δεξαμενών ταυτόχρονα;
Ναι. Με το σενάριο του Σχήματος 4, το ρελέ παρακολουθεί τη στάθμη και στις δύο δεξαμενές χρησιμοποιώντας τους 3 αισθητήρες και διαχειρίζεται αυτόματα τη μεταφορά του νερού.
