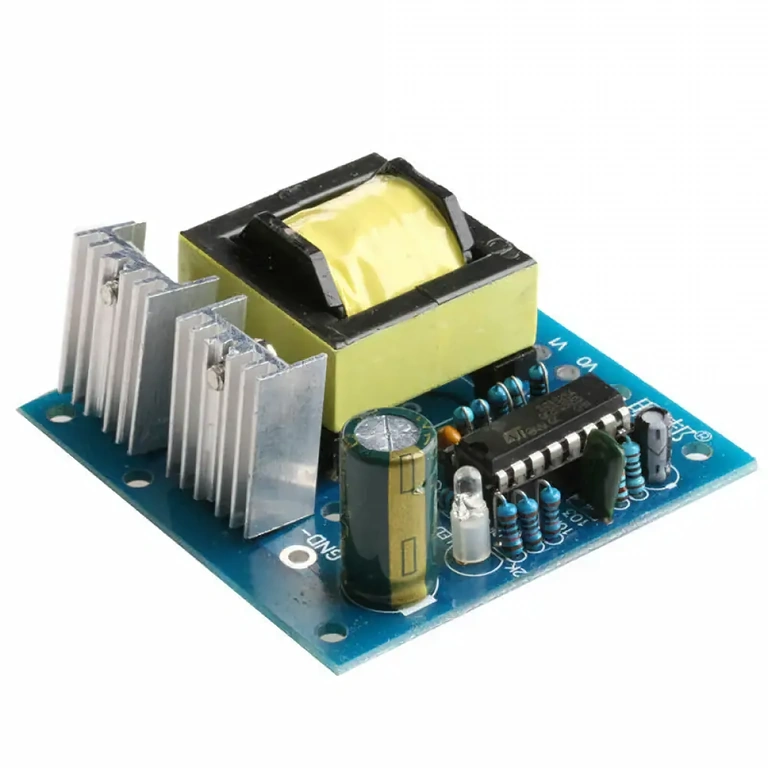

Inverter module 12V–220V 150W: 9 ρυθμιζόμενες τάσεις σε μία compact πλακέτα
Χρειάζεστε μεταβλητή εναλλασσόμενη τάση για το DIY project σας, απευθείας από την μπαταρία του αυτοκινήτου ή ένα τροφοδοτικό εργαστηρίου; Αυτό το inverter module 12V–220V 150W σας προσφέρει ακριβώς αυτό — χωρίς την ανάγκη για επιπλέον εξαρτήματα ή πολύπλοκες τροποποιήσεις, απλώς επιλέγοντας τους κατάλληλους ακροδέκτες εξόδου.
Σημείωση: Πρόκειται για inverter με τετραγωνικό κύμα (Square Wave) και όχι καθαρού ημιτόνου. Δεν συνιστάται για συσκευές hi-fi, ηλεκτρικούς κινητήρες ή ευαίσθητα όργανα ακριβείας. Για πιο απαιτητικές εφαρμογές, οι ρυθμίσεις 175V–200V προσφέρουν μια πιο ισορροπημένη απόδοση σε σχέση με το τυπικό ημίτονο.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- 9 επιλέξιμες τάσεις εξόδου — από 20V έως 220V AC, μέσω απλής σύνδεσης των pins V0–V5, χωρίς πρόσθετα εξαρτήματα
- Compact μέγεθος — μόλις 5.8 × 5.8 × 2.8 cm, ιδανικό για ενσωμάτωση σε οποιοδήποτε κουτί κατασκευής ή στο αυτοκίνητο
- Άμεση συμβατότητα με μπαταρία αυτοκινήτου — είσοδος 12V DC, έτοιμο για χρήση χωρίς ειδικούς μετασχηματιστές
- Ονομαστική ισχύς 150W — επαρκής για πυρακτώσεως λάμπες, αντιστάσεις θέρμανσης και απλούς φορτιστές
- Συχνότητα μεταγωγής ~20KHz — εκτός του ακουστικού φάσματος, για αθόρυβη λειτουργία
- Ιδανικό για γρήγορο prototyping — ρυθμίστε την τάση που επιθυμείτε σε δευτερόλεπτα, ακολουθώντας τον πίνακα συνδεσμολογίας
Τεχνικά Χαρακτηριστικά και Απόδοση
Στην καρδιά της πλακέτας βρίσκεται ένας μετασχηματιστής υψηλής συχνότητας (~20KHz) που μετατρέπει αποδοτικά τα 12V DC σε εναλλασσόμενη τάση, διατηρώντας το μέγεθος εξαιρετικά μικρό σε σύγκριση με τα κλασικά inverter των 50Hz. Η τάση εξόδου επιλέγεται συνδυάζοντας τους ακροδέκτες V0, V2, V3, V4, V5 — κάθε ζεύγος παρέχει διαφορετική τάση, από 20V έως 220V AC.
Σημαντική επισήμανση: Τα τυπικά ψηφιακά πολύμετρα ενδέχεται να εμφανίζουν ανακριβείς μετρήσεις λόγω της υψηλής συχνότητας μεταγωγής. Για ακριβείς μετρήσεις, χρησιμοποιήστε ένα αναλογικό πολύμετρο για σταθερές και σωστές ενδείξεις.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση εισόδου | 12V DC |
| Ονομαστική ισχύς | 150W |
| Τύπος κύματος | Τετραγωνικό κύμα (Square Wave) |
| Συχνότητα μεταγωγής | ~20KHz |
| Διαθέσιμες τάσεις εξόδου | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |
| Διαστάσεις | 5.8 × 5.8 × 2.8 cm |
| Προτεινόμενες εφαρμογές | DIY projects, λάμπες πυρακτώσεως, απλοί φορτιστές, ωμικά φορτία |
| Μη προτεινόμενες εφαρμογές | Ηλεκτρικά μοτέρ, audio hi-fi, συσκευές ακριβείας |
Οδηγίες Σύνδεσης και Χρήσης
- Συνδέστε τα 12V DC στις εισόδους της πλακέτας — προσέξτε τη σωστή πολικότητα που αναγράφεται στο PCB.

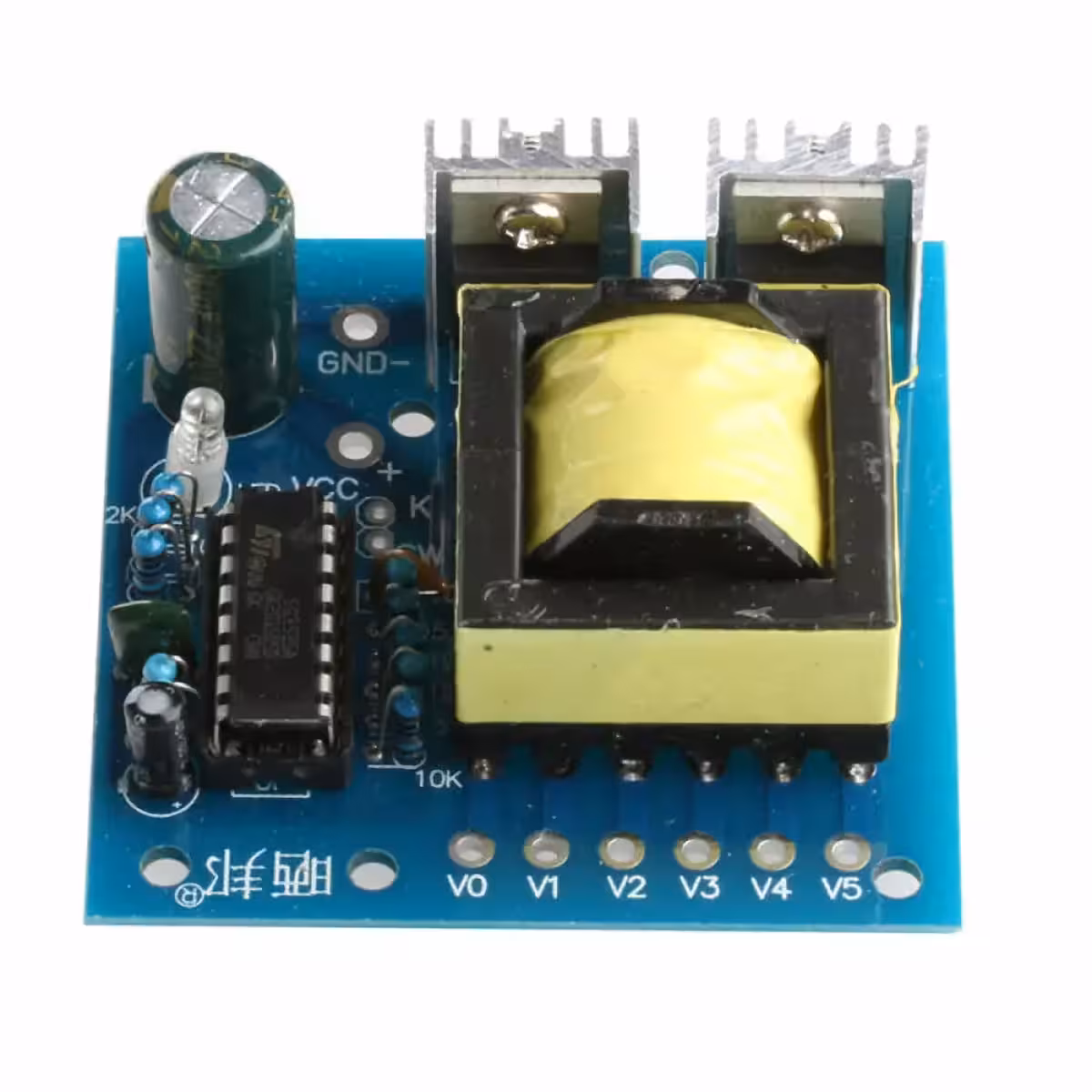

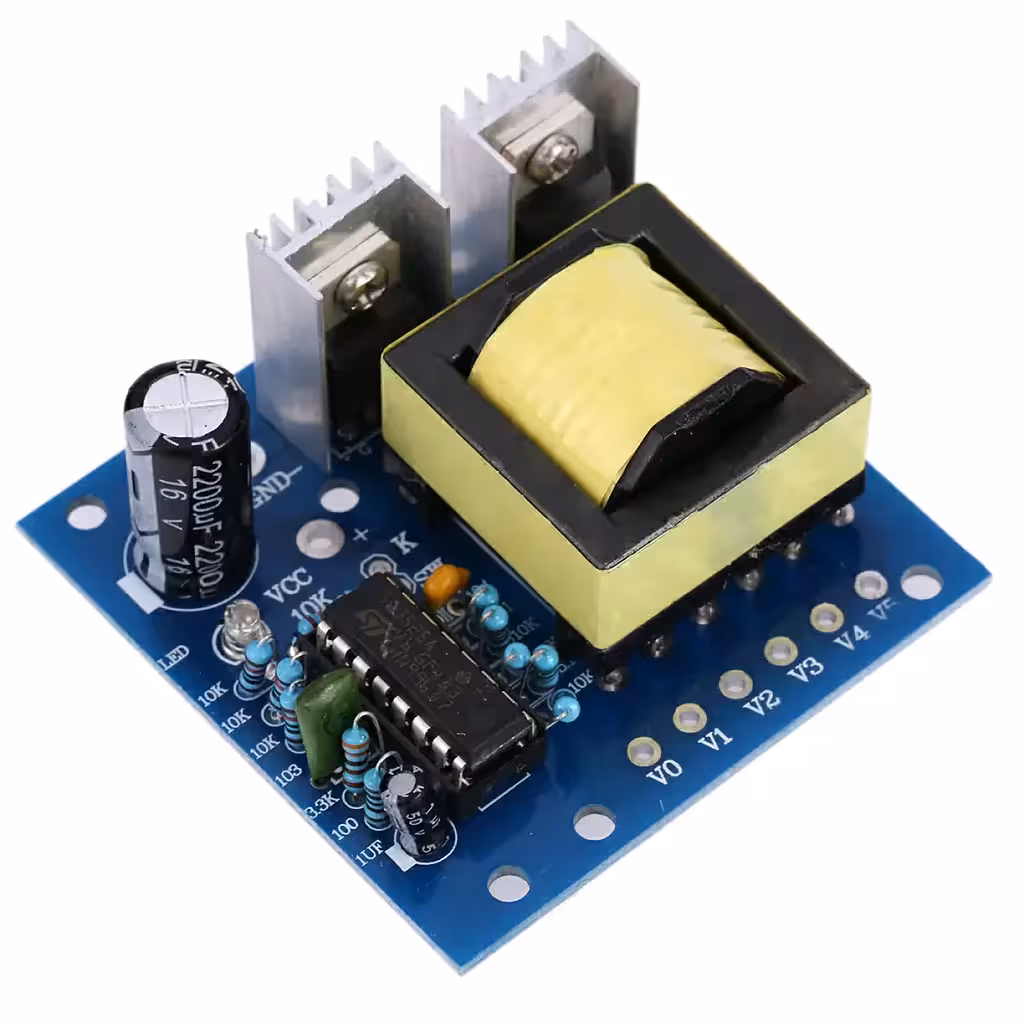

- Εντοπίστε τους ακροδέκτες εξόδου V0, V2, V3, V4, V5 σύμφωνα με τις ενδείξεις.

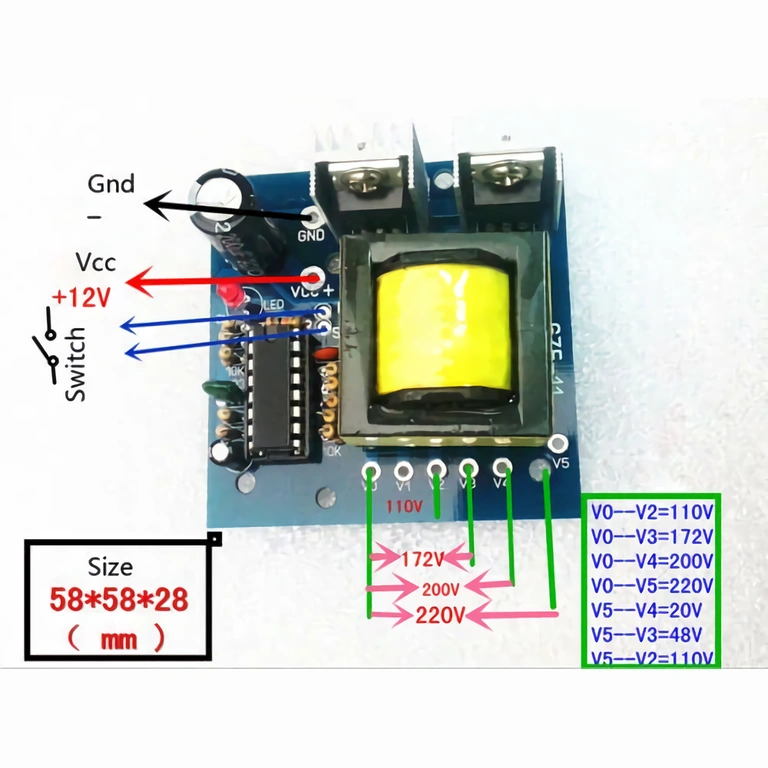

- Επιλέξτε την επιθυμητή τάση συνδέοντας το αντίστοιχο ζεύγος:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Συνδέστε το φορτίο σας στους επιλεγμένους ακροδέκτες και ελέγξτε την τάση με ένα αναλογικό πολύμετρο.
- Μην υπερβαίνετε τα 150W συνολικής ισχύος — προτείνεται η τοποθέτηση εξωτερικής ασφάλειας στη γραμμή τροφοδοσίας για προστασία.
Περιεχόμενα Συσκευασίας
- 1 × Inverter module 12V–220V 150W Square Wave
Συχνές Ερωτήσεις
Μπορώ να τροφοδοτήσω laptop ή τηλεόραση με αυτό το module;
Όχι. Τα laptop και οι τηλεοράσεις απαιτούν καθαρό ή τροποποιημένο ημίτονο. Το τετραγωνικό κύμα αυτού του module είναι κατάλληλο μόνο για απλά ωμικά φορτία: λάμπες πυρακτώσεως, αντιστάσεις θέρμανσης και βασικούς φορτιστές.
Γιατί το ψηφιακό πολύμετρο δείχνει διαφορετική τάση από την αναμενόμενη;
Η υψηλή συχνότητα μεταγωγής (~20KHz) προκαλεί σφάλματα στα τυπικά ψηφιακά πολύμετρα. Χρησιμοποιήστε ένα αναλογικό όργανο για να λάβετε σωστές και σταθερές ενδείξεις.
Μπορώ να συνδέσω το module απευθείας στην μπαταρία του αυτοκινήτου;
Ναι. Το module είναι σχεδιασμένο για τροφοδοσία 12V DC, καθιστώντας την μπαταρία του αυτοκινήτου την ιδανική πηγή. Βεβαιωθείτε ότι το φορτίο δεν ξεπερνά τα 150W και τοποθετήστε ασφάλεια στη γραμμή τροφοδοσίας.
Ποια ρύθμιση προτείνεται για πιο ευαίσθητες εφαρμογές;
Χρησιμοποιήστε τις ρυθμίσεις V0–V3 (175V) ή V0–V4 (200V). Αυτές οι τάσεις εξομαλύνουν σε κάποιο βαθμό τη διαφορά από το ημίτονο, μειώνοντας την καταπόνηση της συνδεδεμένης συσκευής.
Διαθέτει το module προστασία από υπερφόρτωση;
Όχι, δεν περιλαμβάνει ενσωματωμένο κύκλωμα προστασίας. Η ευθύνη χρήσης ανήκει στον χρήστη: μην υπερβαίνετε τα 150W και χρησιμοποιείτε πάντα εξωτερική ασφάλεια στο κύκλωμα.
