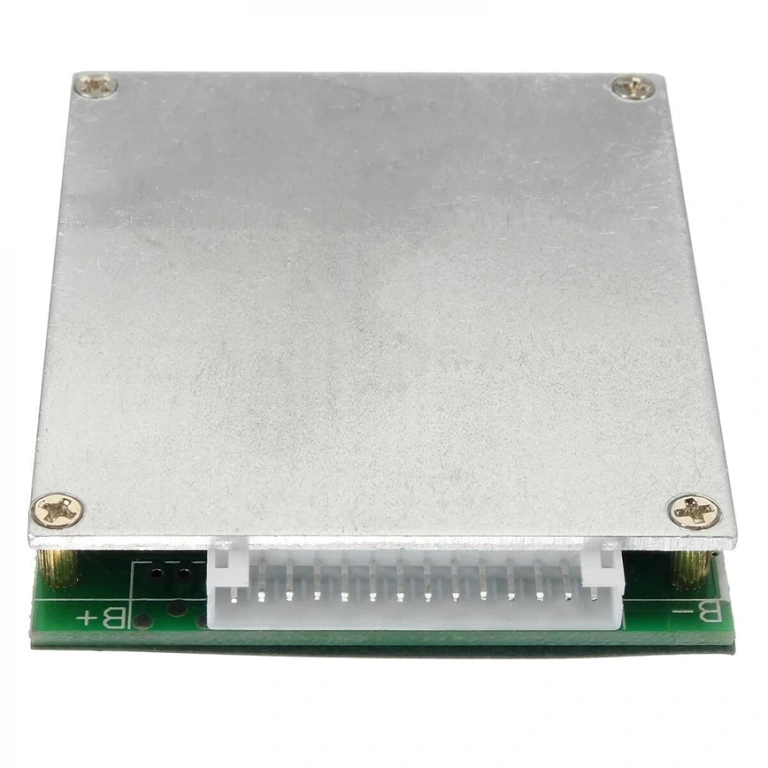

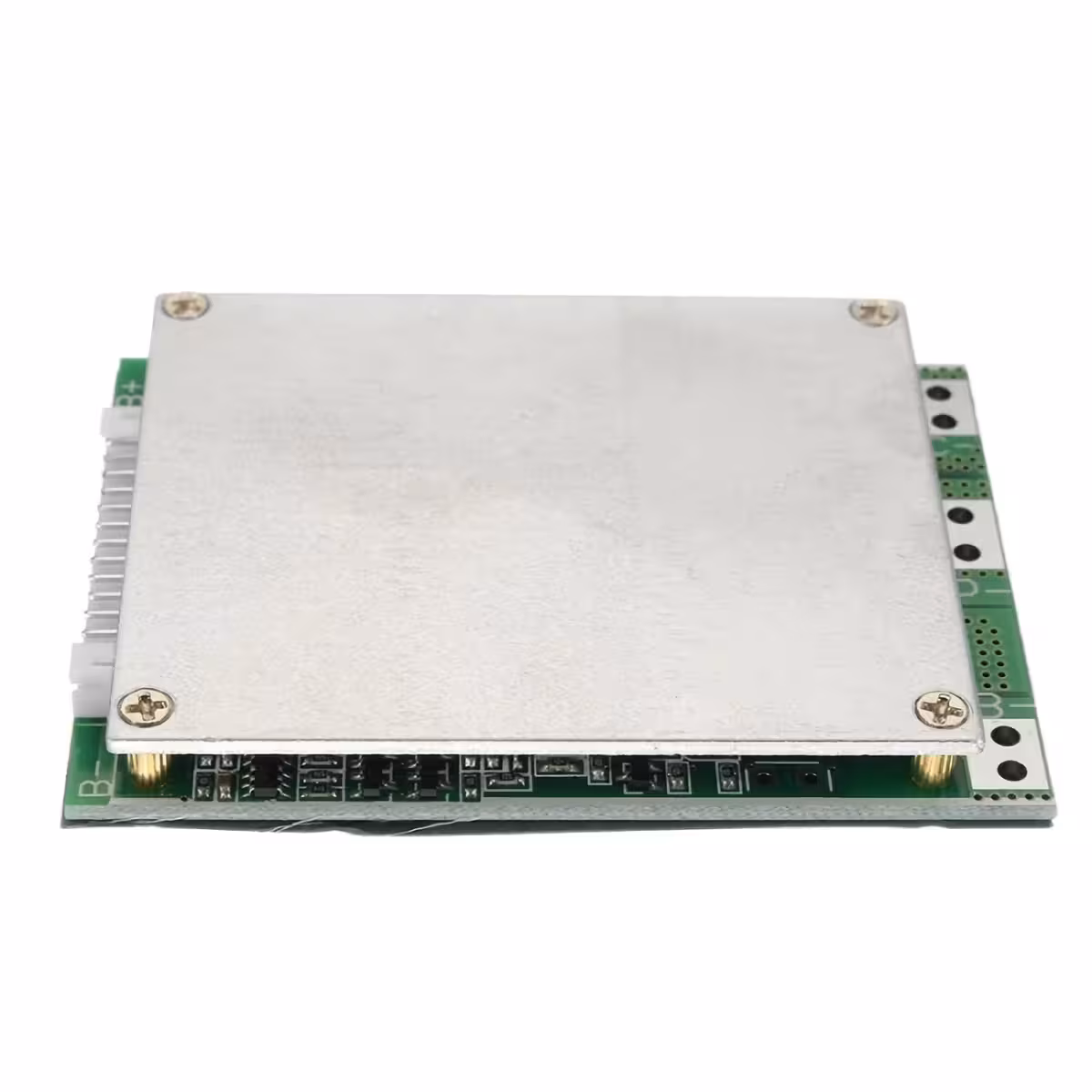

BMS 13S 48V 35A με ενεργή εξισορρόπηση – ολοκληρωμένη προστασία για το battery pack σας
Κατασκευάζετε ένα battery pack 48V και θέλετε να διασφαλίσετε τη μέγιστη διάρκεια ζωής και ασφάλεια των στοιχείων σας; Ένα αξιόπιστο BMS 13S δεν προσφέρει μόνο προστασία από υπερφόρτιση, βραχυκύκλωμα ή βαθιά εκφόρτιση, αλλά επιμηκύνει ενεργά τη ζωή ολόκληρης της συστοιχίας. Το συγκεκριμένο module εξισορροπεί κάθε στοιχείο σε πραγματικό χρόνο, αντέχει αιχμές ρεύματος έως 100A κατά την εκκίνηση και διαθέτει compact σχεδιασμό για εύκολη τοποθέτηση σε περιορισμένους χώρους.
Σημείωση: Το module προορίζεται αποκλειστικά για μπαταρίες Li-Ion σε διάταξη 13S. Μη χρησιμοποιείτε το BMS με κατεστραμμένα στοιχεία, στοιχεία με υψηλή εσωτερική αντίσταση ή σε διαφορετικές διατάξεις σειράς.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):

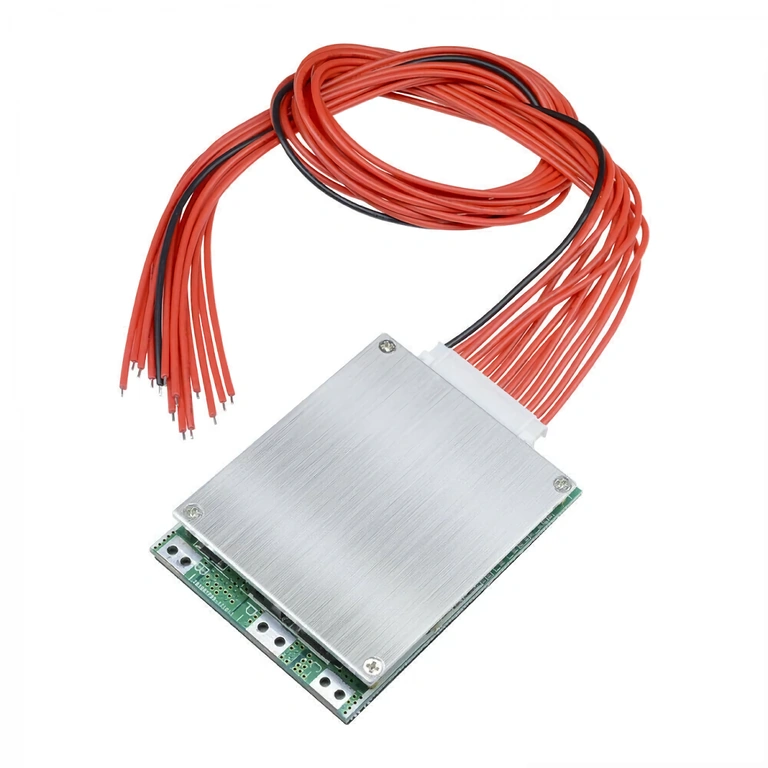

- Ενεργή εξισορρόπηση στα 60 mA ανά στοιχείο — ενεργοποιείται αυτόματα όταν η διαφορά τάσης μεταξύ των στοιχείων ξεπερνά τα 0,1V, αποτρέποντας την πρόωρη φθορά του pack.
- 100A στιγμιαίο ρεύμα — διαχειρίζεται άνετα τις αιχμές ισχύος κατά την εκκίνηση ενός κινητήρα 1000W, χωρίς να διακόπτει άσκοπα τη λειτουργία.
- Προστασία υπερέντασης 120A — αποσυνδέει το κύκλωμα σε χιλιοστά του δευτερολέπτου σε περίπτωση βραχυκυκλώματος ή υπερφόρτωσης, προστατεύοντας τα στοιχεία σας.
- 35A συνεχόμενη εκφόρτιση — επαρκής ισχύς για μοτέρ 500W–1500W στα 48V σε κανονικές συνθήκες χρήσης.
- Μέγεθος 69 x 51 x 8 mm — χωράει σχεδόν σε κάθε DIY θήκη μπαταρίας ή στο εσωτερικό ηλεκτρικών πατινιών χωρίς μετατροπές.
- Ξεχωριστές θύρες C- και P- — ανεξάρτητη φόρτιση και εκφόρτιση, χωρίς παρεμβολές μεταξύ φορτιστή και φορτίου.
- Καλωδίωση 300 mm — περιλαμβάνεται καλώδιο για άμεση εγκατάσταση χωρίς ανάγκη για επιπλέον επεκτάσεις.
Τεχνικά Χαρακτηριστικά & Απόδοση
Το module υποστηρίζει τάση φόρτισης 54,6V DC (13 στοιχεία × 4,2V), με συνεχόμενο ρεύμα εκφόρτισης 35A και στιγμιαίες αιχμές 100A — ακριβώς ό,τι χρειάζεται ένας ηλεκτροκινητήρας κατά την εκκίνηση ή την απότομη επιτάχυνση. Το ρεύμα φόρτισης περιορίζεται στα 8A, καθιστώντας το συμβατό με τους περισσότερους standard φορτιστές για μπαταρίες Li-Ion 48V.
Η προστασία υπότασης επεμβαίνει στα 2,8V ανά στοιχείο, διακόπτοντας την εκφόρτιση πριν υποστεί μόνιμη χημική βλάβη το στοιχείο. Η μέγιστη επιτρεπόμενη τάση ανά στοιχείο είναι 4,28V (με ανοχή ±0,05V), εξασφαλίζοντας ασφαλή φόρτιση ακόμα και με φορτιστές χαμηλότερης ακρίβειας.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Διάταξη στοιχείων | 13S (Li-Ion 18650) |
| Ονομαστική τάση pack | 48V |
| Τάση εισόδου (φόρτιση) | 54,6V DC (13 × 4,2V) |
| Συνεχόμενο ρεύμα φόρτισης | 8A |
| Συνεχόμενο ρεύμα εκφόρτισης | 35A |
| Στιγμιαίο ρεύμα εκφόρτισης | 100A |
| Μέγιστη τάση ανά στοιχείο | 4,28 ± 0,05V |
| Ελάχιστη τάση εκφόρτισης ανά στοιχείο | 3 ± 0,1V |
| Προστασία υπότασης | 2,8 ± 0,08V |
| Ρεύμα εξισορρόπησης | 60 ± 5 mA |
| Όριο εξισορρόπησης (διαφορά τάσης) | > 0,1V μεταξύ στοιχείων |
| Προστασία βραχυκυκλώματος | Ναι (αυτόματη αποσύνδεση) |
| Προστασία υπερέντασης | 120 ± 5A |

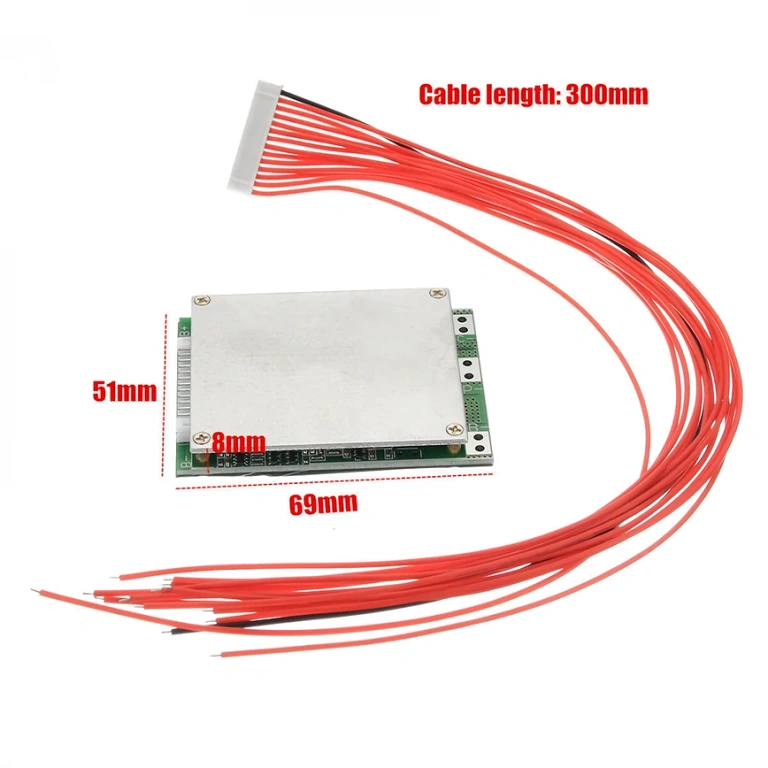

| Διαστάσεις πλακέτας | 69 × 51 × 8 mm |
| Μήκος καλωδίου | 300 mm |
| Συμβατές μπαταρίες | Li-Ion 18650 |
Οδηγίες Εγκατάστασης & Χρήσης
- Επιβεβαιώστε τη διάταξη του pack — το module λειτουργεί αποκλειστικά με 13 στοιχεία σε σειρά (13S). Οποιαδήποτε άλλη διάταξη μπορεί να προκαλέσει μόνιμη βλάβη στο BMS.
- Συνδέστε τα καλώδια εξισορρόπησης (B-) στον αρνητικό πόλο του pack και στη συνέχεια τα καλώδια των στοιχείων με τη σειρά, από το 1ο έως το 13ο.
- Συνδέστε το P- (Pack Minus) στον αρνητικό ακροδέκτη του φορτίου ή του συστήματος εξόδου.
- Συνδέστε το C- (Charge Minus) στον αρνητικό ακροδέκτη του φορτιστή 54,6V.
- Κατά την πρώτη φόρτιση, ελέγξτε με ένα πολύμετρο ότι η τάση κάθε στοιχείου κυμαίνεται μεταξύ 2,8V και 4,28V.
- Η αυτόματη εξισορρόπηση ενεργοποιείται κατά τη διάρκεια της φόρτισης, χωρίς να απαιτείται χειροκίνητη παρέμβαση.
- Εάν ενεργοποιηθεί η προστασία υπερέντασης ή βραχυκυκλώματος, αποκαταστήστε το πρόβλημα και επανασυνδέστε την πηγή για να γίνει reset στο module.
Περιεχόμενα Συσκευασίας

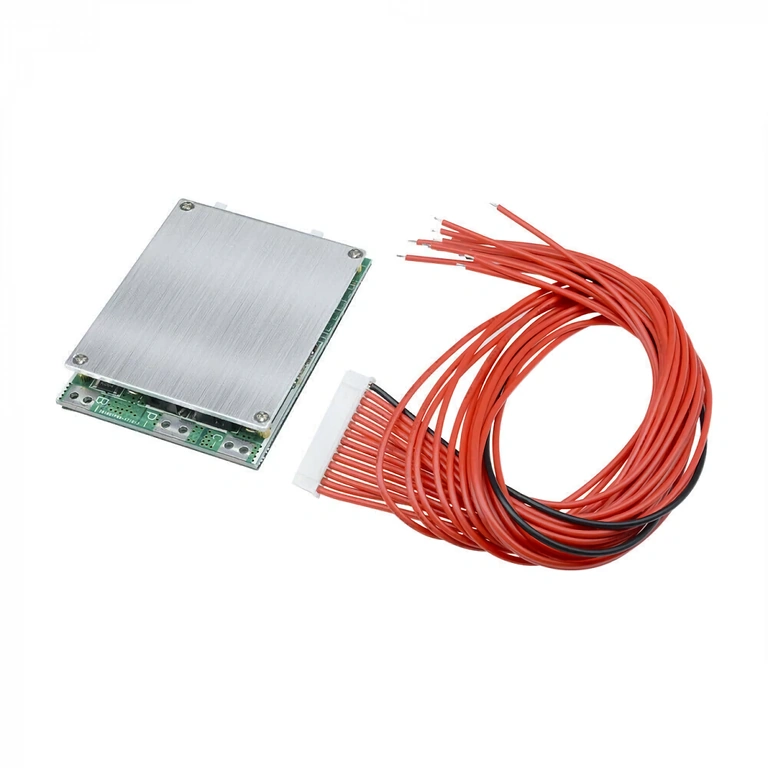

- 1× Πλακέτα BMS 13S 48V 35A με ενεργή εξισορρόπηση

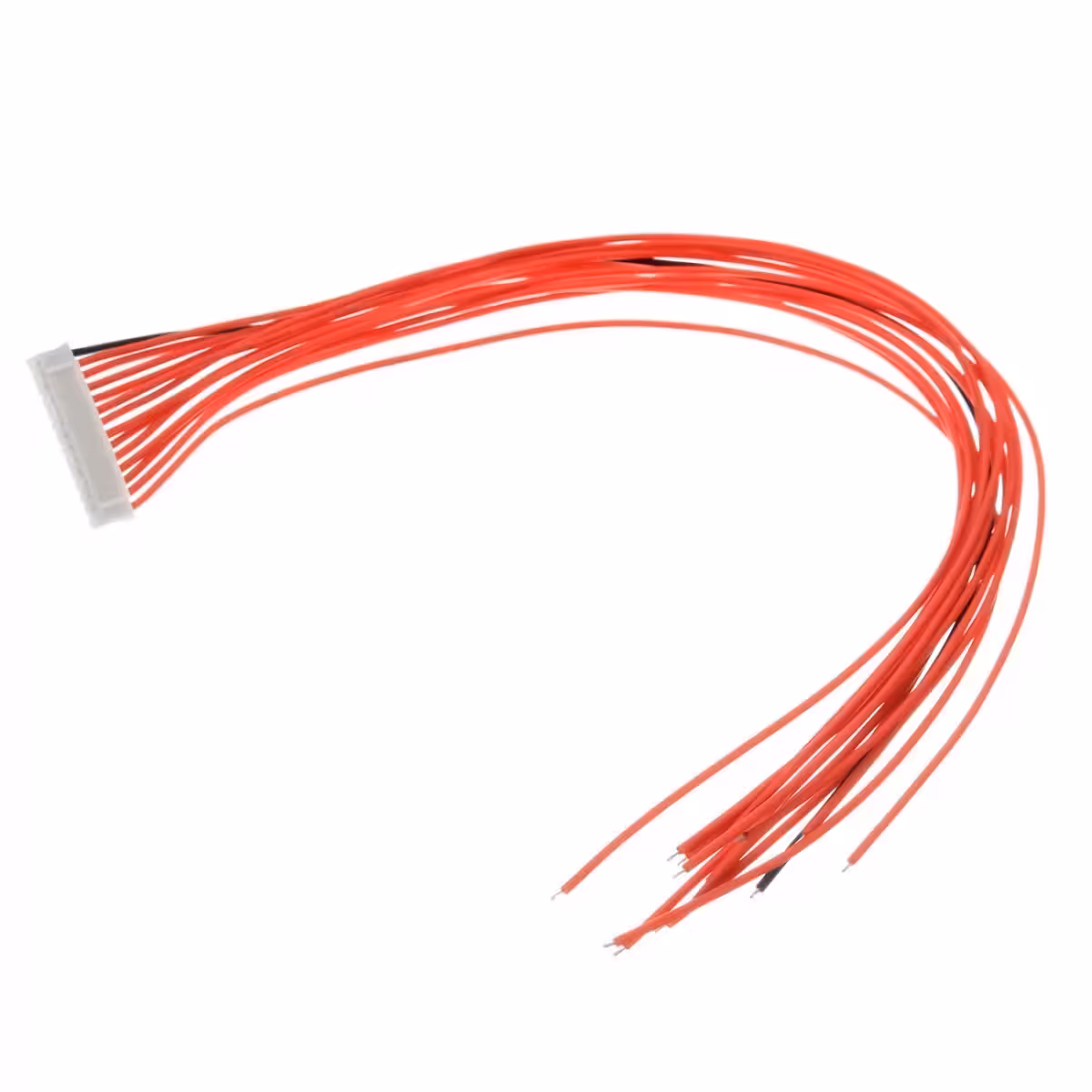

- 1× Καλώδιο σύνδεσης (300 mm)
Συχνές Ερωτήσεις (FAQ)
Είναι συμβατό με στοιχεία Samsung, LG ή Panasonic;
Ναι. Λειτουργεί με οποιοδήποτε standard στοιχείο Li-Ion 18650 με ονομαστική τάση 3,6V–3,7V, ανεξαρτήτως κατασκευαστή (Samsung, LG, Panasonic, Sony/Murata κ.λπ.). Η μόνη προϋπόθεση είναι η διάταξη 13S.

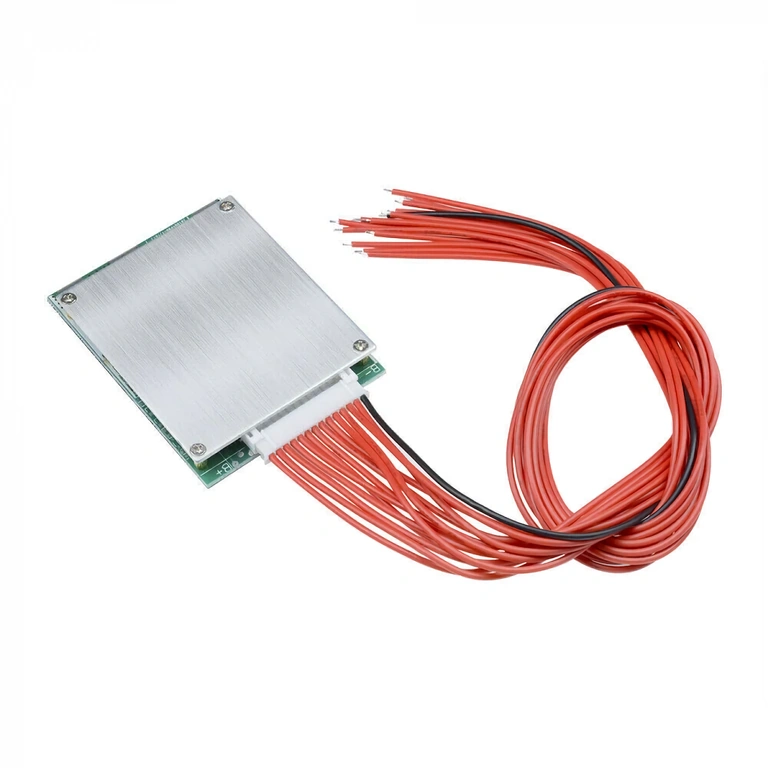

Μπορώ να το χρησιμοποιήσω σε πατίνι 500W ή 1000W;
Ναι. Ένα μοτέρ 500W στα 48V καταναλώνει περίπου 10–12A σε κανονική λειτουργία, ενώ ένα 1000W περίπου 20–22A συνεχόμενα. Το BMS αντέχει 35A συνεχόμενα και 100A στιγμιαία, προσφέροντας άνετο περιθώριο ασφαλείας για αυτές τις εφαρμογές, ακόμα και σε ανηφόρες.
Τι συμβαίνει αν ένα στοιχείο πέσει κάτω από το όριο τάσης;
Το BMS αποσυνδέει αυτόματα την έξοδο όταν η τάση οποιουδήποτε στοιχείου πέσει κάτω από τα 2,8V, προστατεύοντας τη χημεία της μπαταρίας. Θα πρέπει να αντικαταστήσετε το ελαττωματικό στοιχείο πριν επαναφέρετε το pack σε λειτουργία.
Χρειάζεται ψύκτρα ή ενεργή ψύξη;
Για ρεύματα κάτω από 25A συνεχόμενα, δεν απαιτείται. Εάν λειτουργείτε κοντά στο όριο των 35A για μεγάλα χρονικά διαστήματα, φροντίστε για επαρκή παθητικό αερισμό γύρω από το module — λίγα χιλιοστά ελεύθερου χώρου είναι αρκετά στις περισσότερες εγκαταστάσεις.
Υποστηρίζει ταυτόχρονη φόρτιση και εκφόρτιση (κοινή θύρα);
Όχι. Το module διαθέτει ξεχωριστές θύρες: C- για τον φορτιστή και P- για το φορτίο. Συνδέστε κάθε ακροδέκτη στον σωστό προορισμό — οι θύρες δεν είναι εναλλάξιμες.
