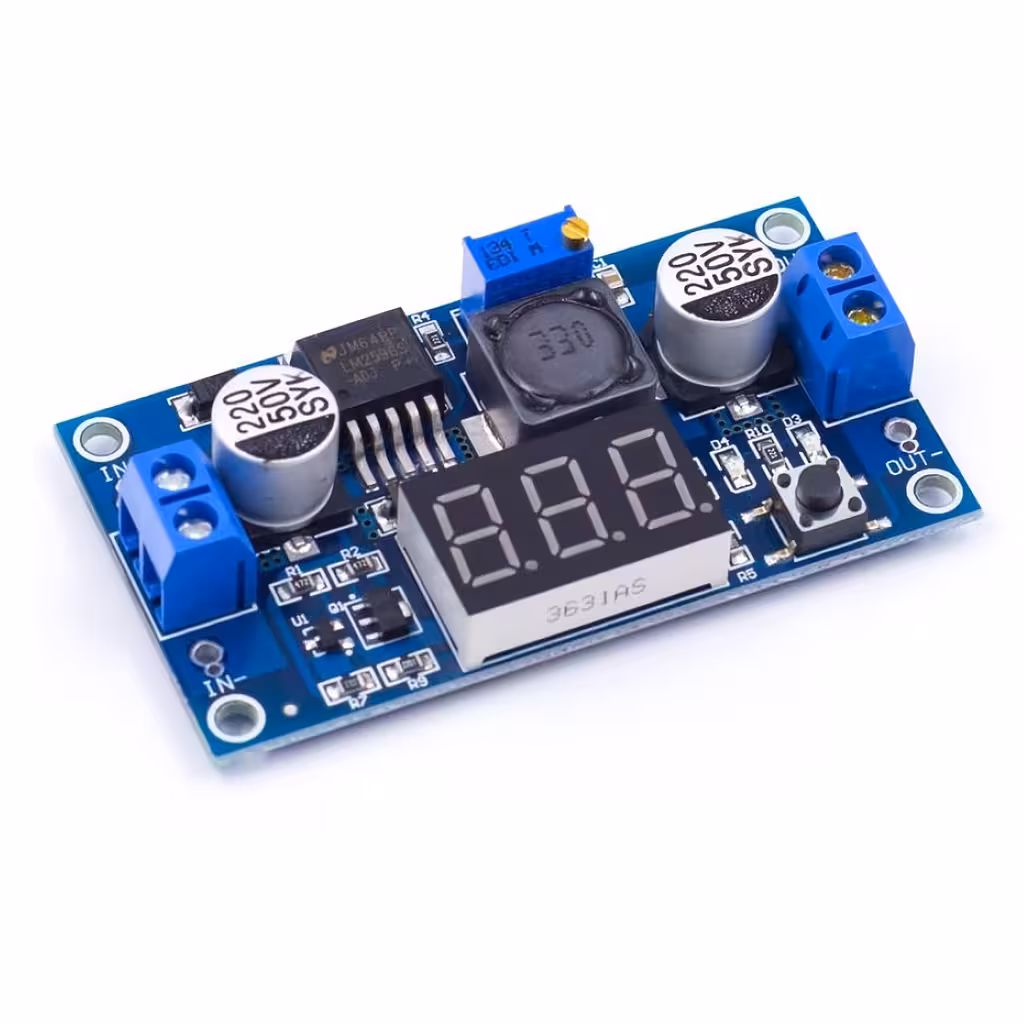

Step-Down DC-DC Convertor LM2596 με οθόνη LED – ακριβής ρύθμιση χωρίς πολύμετρο και απόδοση έως 92%
Έχεις ένα project που τροφοδοτείται από μπαταρία ή τροφοδοτικό με υψηλή τάση; Οι κλασικοί γραμμικοί σταθεροποιητές λύνουν το πρόβλημα, αλλά μετατρέπουν την περίσσεια τάσης σε θερμότητα, σπαταλώντας ενέργεια και μειώνοντας τη σταθερότητα. Ο step-down convertor LM2596 λειτουργεί διαφορετικά: μειώνει την τάση αποδοτικά, προβάλλει τις τιμές σε πραγματικό χρόνο και χωράει σε κάθε compact κατασκευή.
Σημείωση: Αυτή η μονάδα λειτουργεί αποκλειστικά ως step-down (υποβιβασμού τάσης). Η τάση εισόδου πρέπει να είναι τουλάχιστον 1.5V υψηλότερη από την επιθυμητή τάση εξόδου για σωστή λειτουργία.
Γιατί να επιλέξεις αυτό το μοντέλο; (Κύρια πλεονεκτήματα):

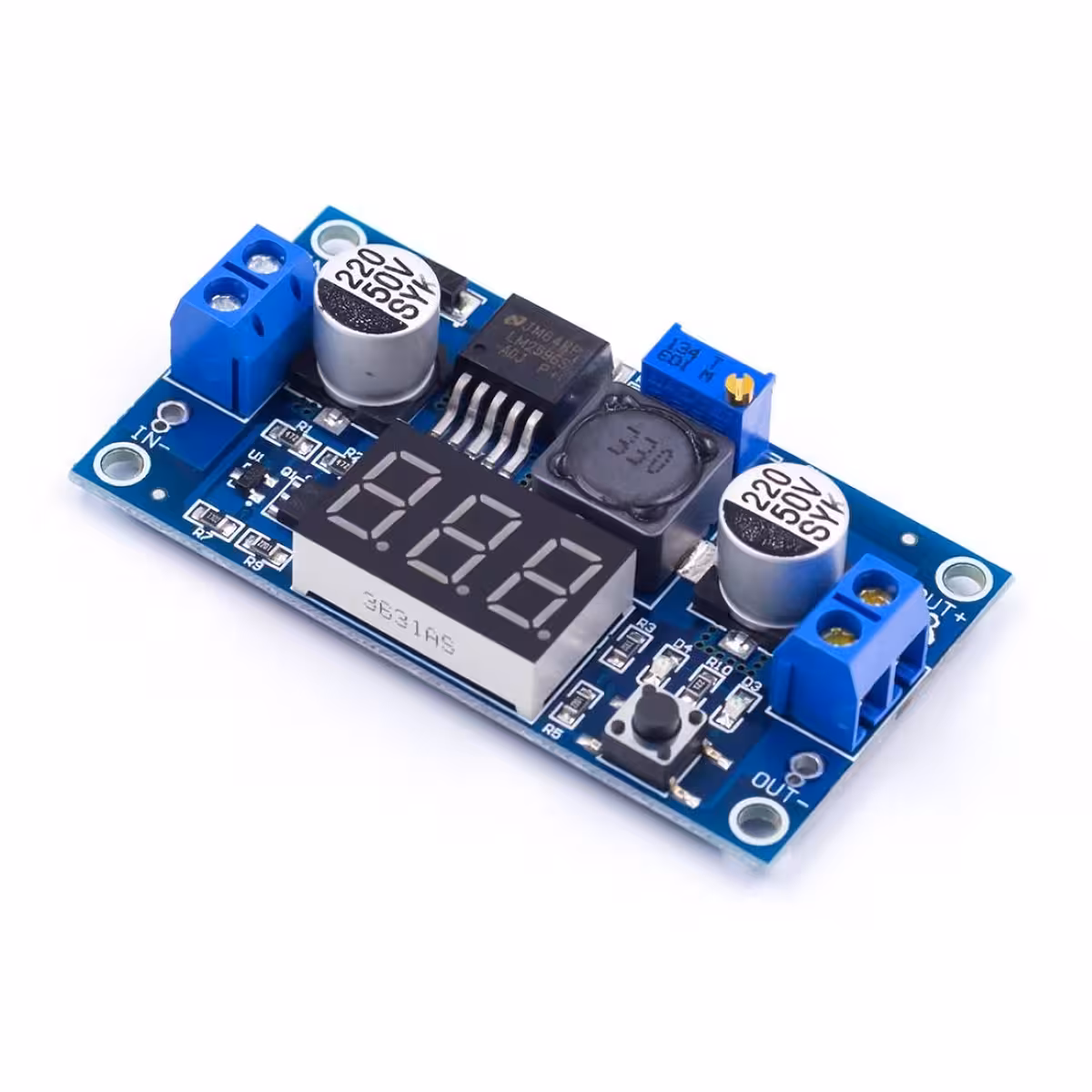

- Οθόνη LED με αυτόματη βαθμονόμηση — προβάλλει ταυτόχρονα την τάση εισόδου και εξόδου. Δεν χρειάζεσαι πολύμετρο κατά τη ρύθμιση.
- Απόδοση έως 92% — σε σύγκριση με το ~50% ενός γραμμικού σταθεροποιητή LM7805, χάνεις σχεδόν τη μισή ενέργεια σε θερμότητα.
- Μέγιστο ρεύμα 3A — τροφοδοτεί άνετα Arduino, ESP32, ταινίες LED και μικρά μοτέρ DC από μία μόνο πηγή.
- Ρύθμιση ακριβείας με ποτενσιόμετρο πολλαπλών στροφών — ρυθμίζεις την τάση με ακρίβεια δεκάτου του Volt, χωρίς απότομες διακυμάνσεις.
- Προστασία από βραχυκύκλωμα και υπερθέρμανση — τα κυκλώματά σου παραμένουν ασφαλή ακόμα και σε περίπτωση λάθους στη συνδεσμολογία.
- Πυκνωτές στερεάς κατάστασης σε ανθεκτικό PCB — αντέχουν σε εντατική χρήση και θερμικές μεταβολές.

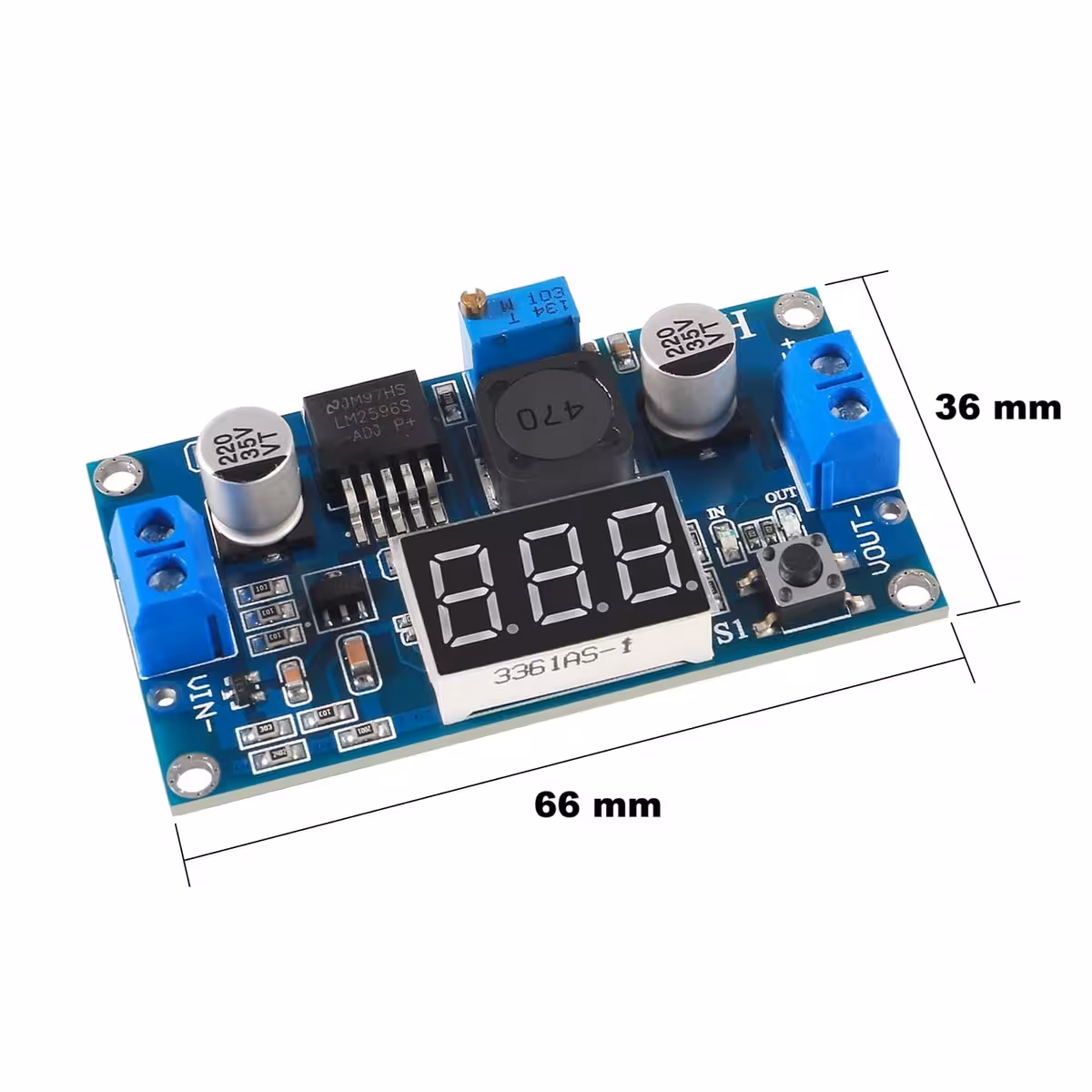

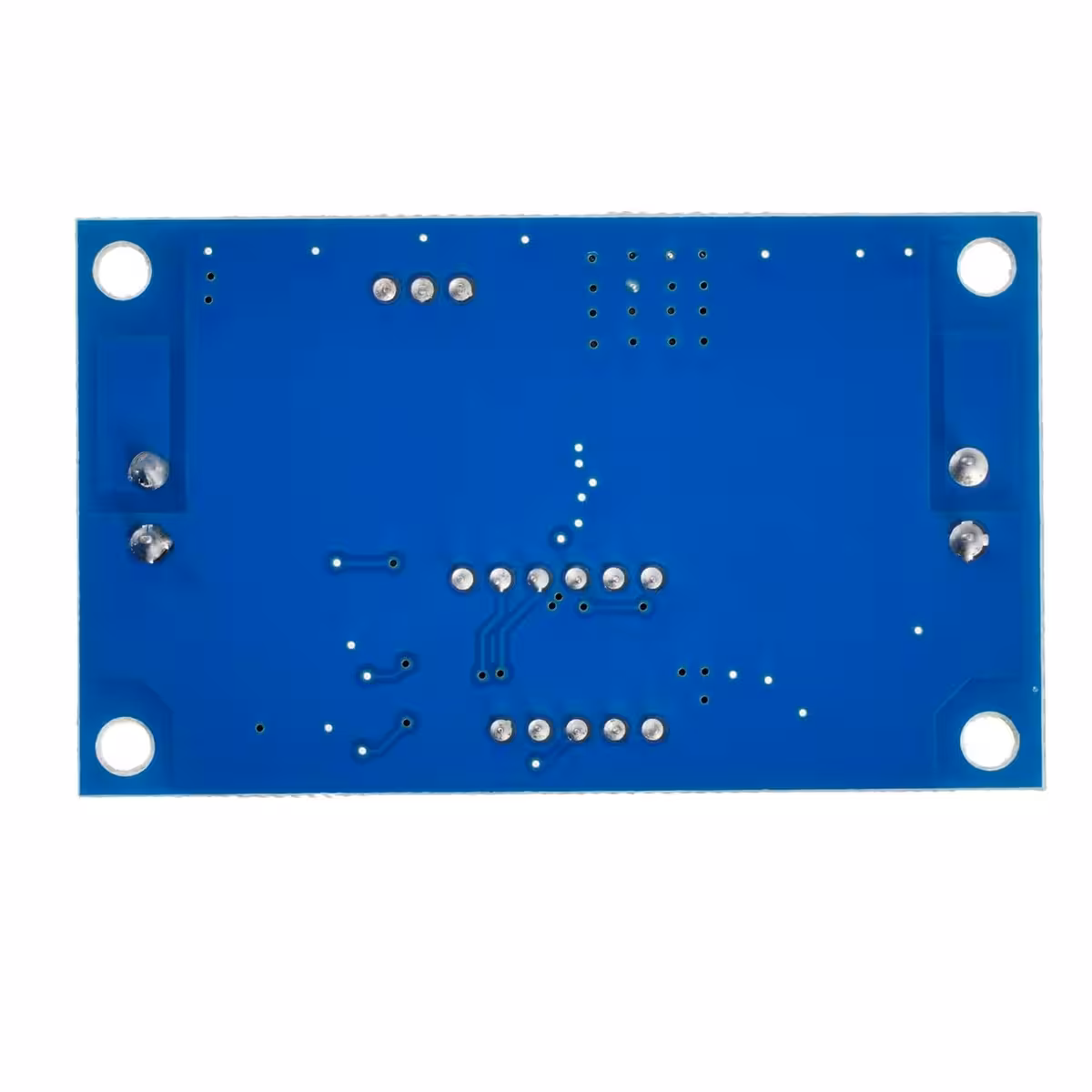

- Μέγεθος 66×36×11 mm — ιδανικό για κάθε κουτί κατασκευής, breadboard ή πίνακα ελέγχου.

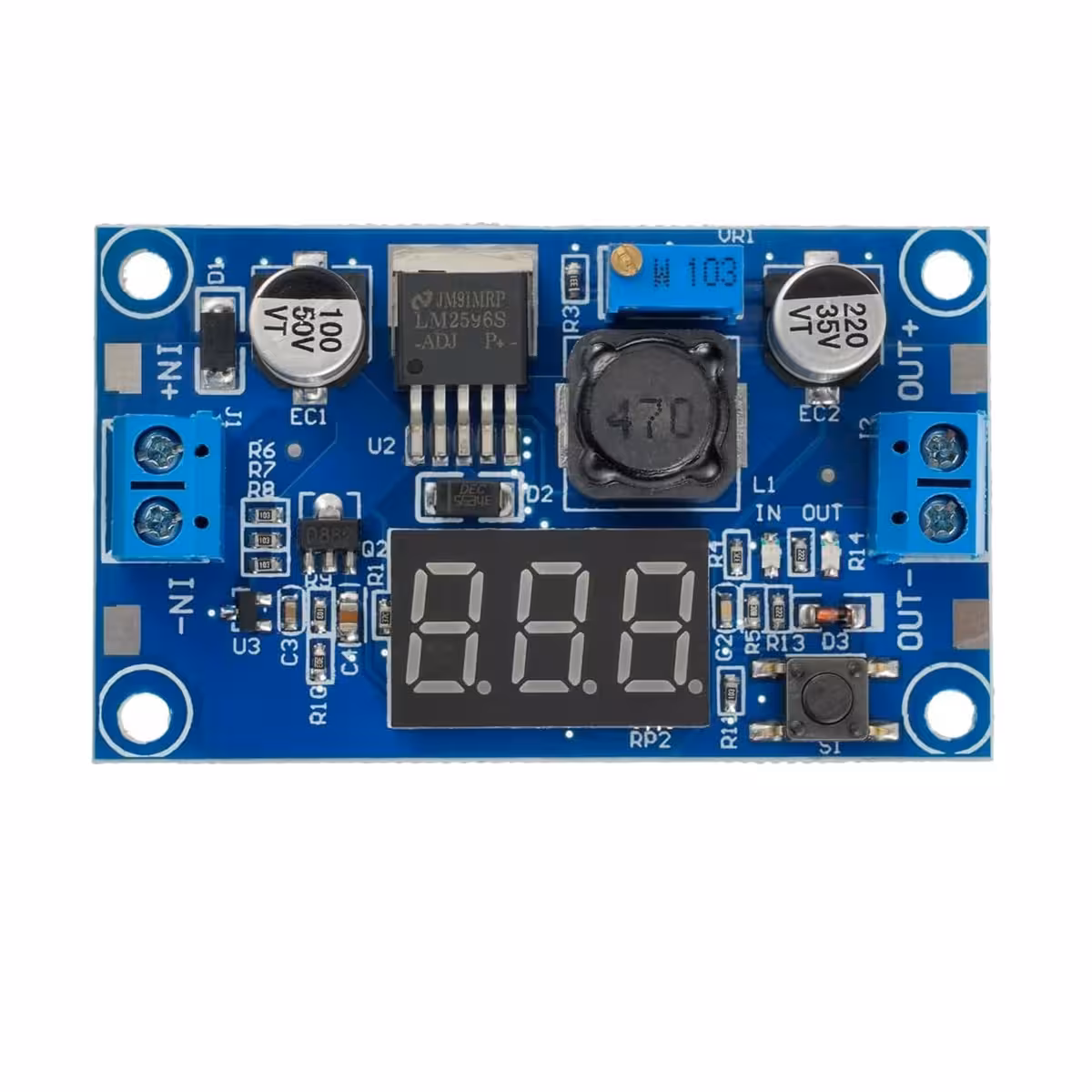

Λεπτομέρειες και Απόδοση
Το ολοκληρωμένο κύκλωμα LM2596 λειτουργεί σε συχνότητα μεταγωγής 150 kHz, αρκετά υψηλή ώστε να διατηρεί τον κυματισμό της τάσης εξόδου στο ελάχιστο, χωρίς την ανάγκη ογκωδών εξαρτημάτων φιλτραρίσματος. Σε αντίθεση με έναν γραμμικό σταθεροποιητή που αποβάλλει τη διαφορά τάσης ως θερμική απώλεια, ο switching convertor τη μετατρέπει σε χρήσιμο ρεύμα, διατηρώντας τη θερμοκρασία της μονάδας χαμηλή ακόμα και σε φορτία 2A.
Το ποτενσιόμετρο πολλαπλών στροφών επιτρέπει λεπτομερή ρύθμιση μεταξύ 1.25V και 37V, ενώ η οθόνη LED επιβεβαιώνει την τιμή χωρίς πρόσθετο εξοπλισμό. Η μονάδα είναι δοκιμασμένη και προτείνεται για την τροφοδοσία πλακετών Arduino Uno / Mega / Nano, module ESP8266 / ESP32, Raspberry Pi, drivers για LED RGB και μικρών ελεγκτών μοτέρ DC.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Chip ρυθμιστή | LM2596 |
| Τάση εισόδου | 4V – 40V DC |
| Τάση εξόδου | 1.25V – 37V DC (ρυθμιζόμενη) |
| Μέγιστο ρεύμα εξόδου | 3A (προτείνεται ≤2.5A συνεχόμενα) |
| Απόδοση μετατροπής | έως 92% |
| Συχνότητα μεταγωγής | 150 kHz |
| Ελάχιστη διαφορά εισόδου–εξόδου | ≥1.5V |
| Οθόνη | Dual LED με αυτόματη βαθμονόμηση (τάση IN και OUT) |
| Ρύθμιση τάσης | Ποτενσιόμετρο πολλαπλών στροφών |
| Ενσωματωμένες προστασίες | Βραχυκύκλωμα, υπερθέρμανση |
| Τύπος πυκνωτών | Στερεάς κατάστασης (solid capacitors) |

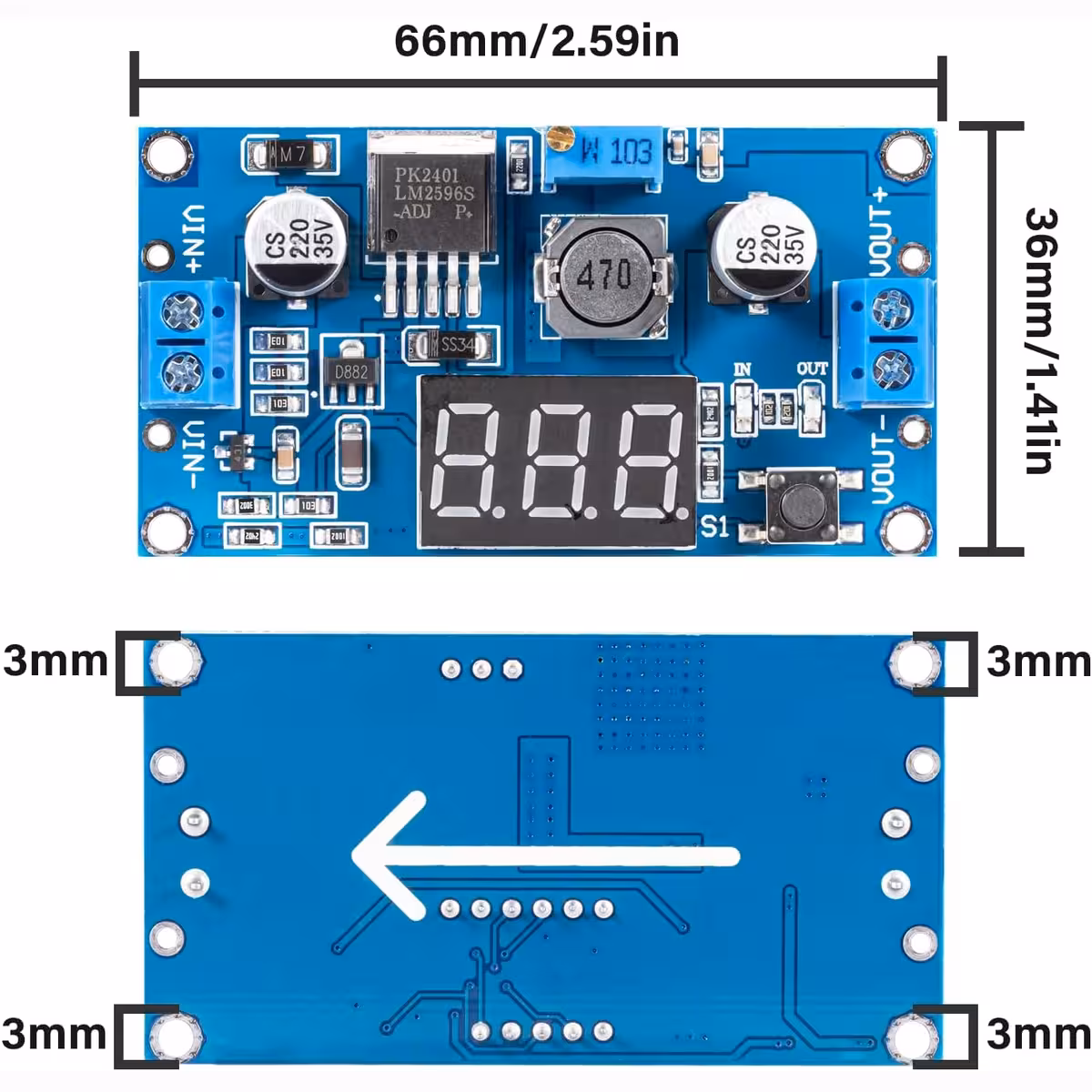

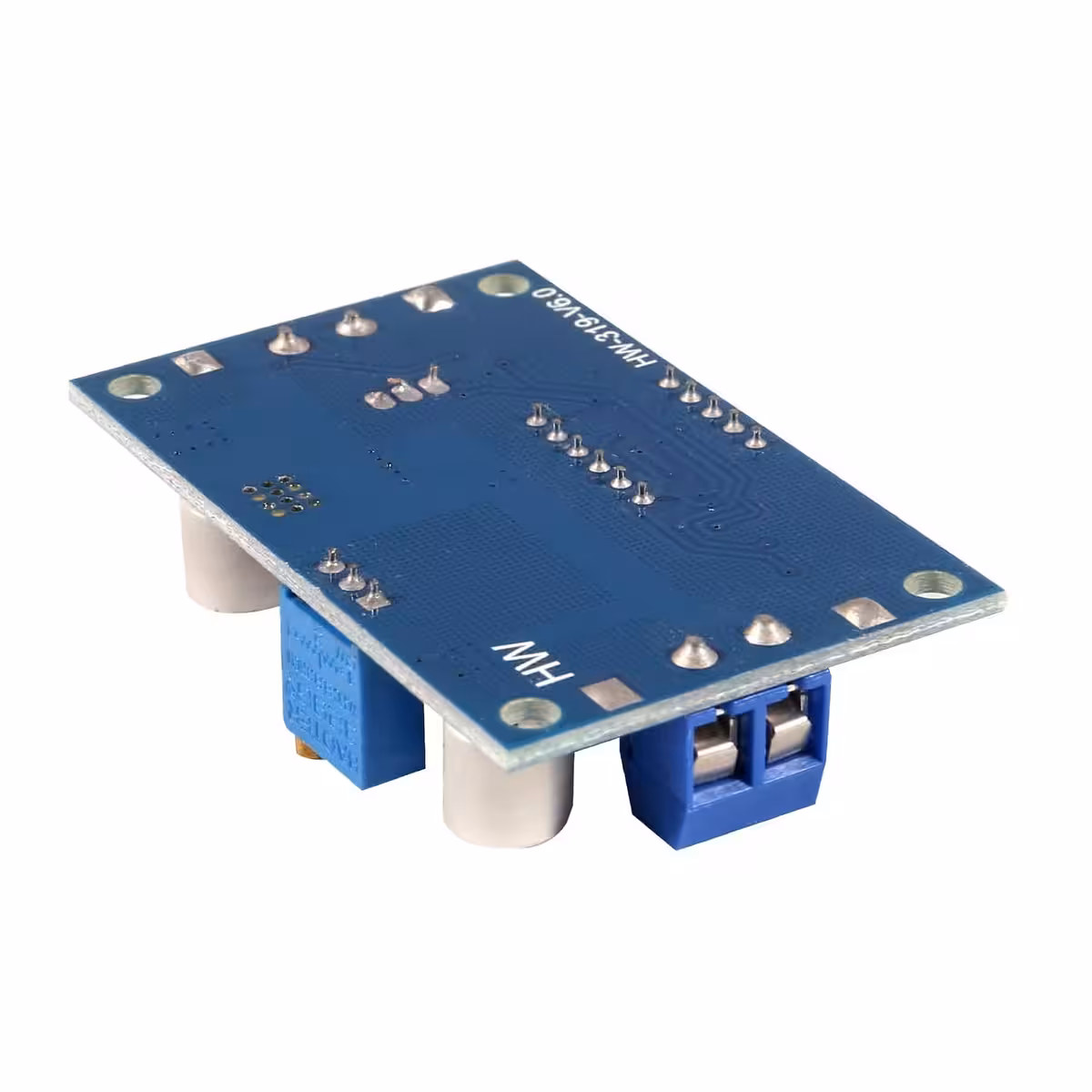

| Διαστάσεις μονάδας | 66 × 36 × 11 mm |
| Τρόπος λειτουργίας | Step-Down αποκλειστικά (buck) |
Περιεχόμενα Συσκευασίας
- 1× Μονάδα convertor DC-DC Step-Down LM2596 με οθόνη LED
Συχνές Ερωτήσεις
Μπορεί να χρησιμοποιηθεί ως step-up (boost converter);
Όχι. Η μονάδα LM2596 λειτουργεί αποκλειστικά ως step-down: η έξοδος θα είναι πάντα χαμηλότερη από την είσοδο. Αν χρειάζεσαι αύξηση τάσης, αναζήτησε ένα ειδικό module τύπου boost, όπως το MT3608.

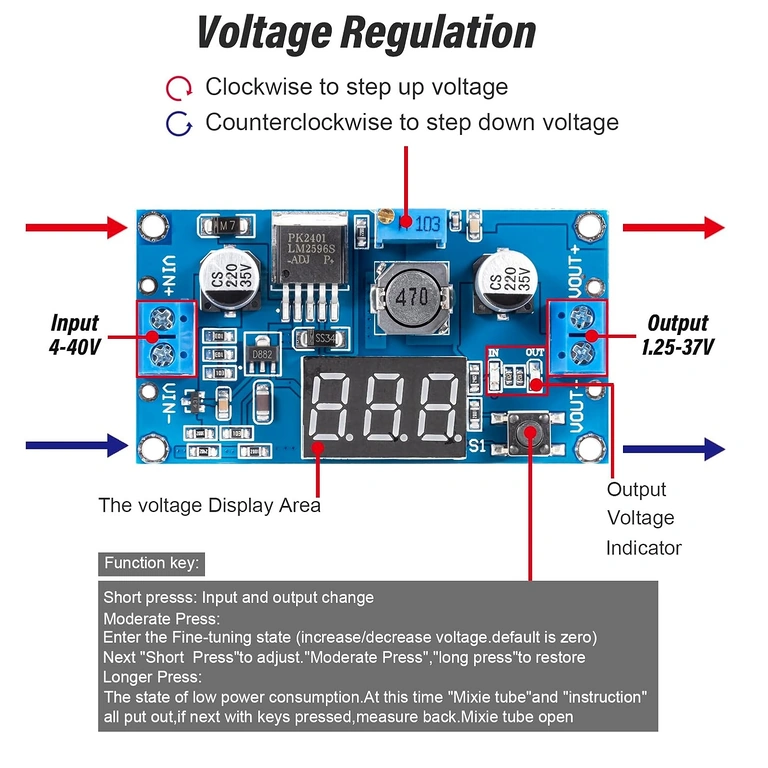

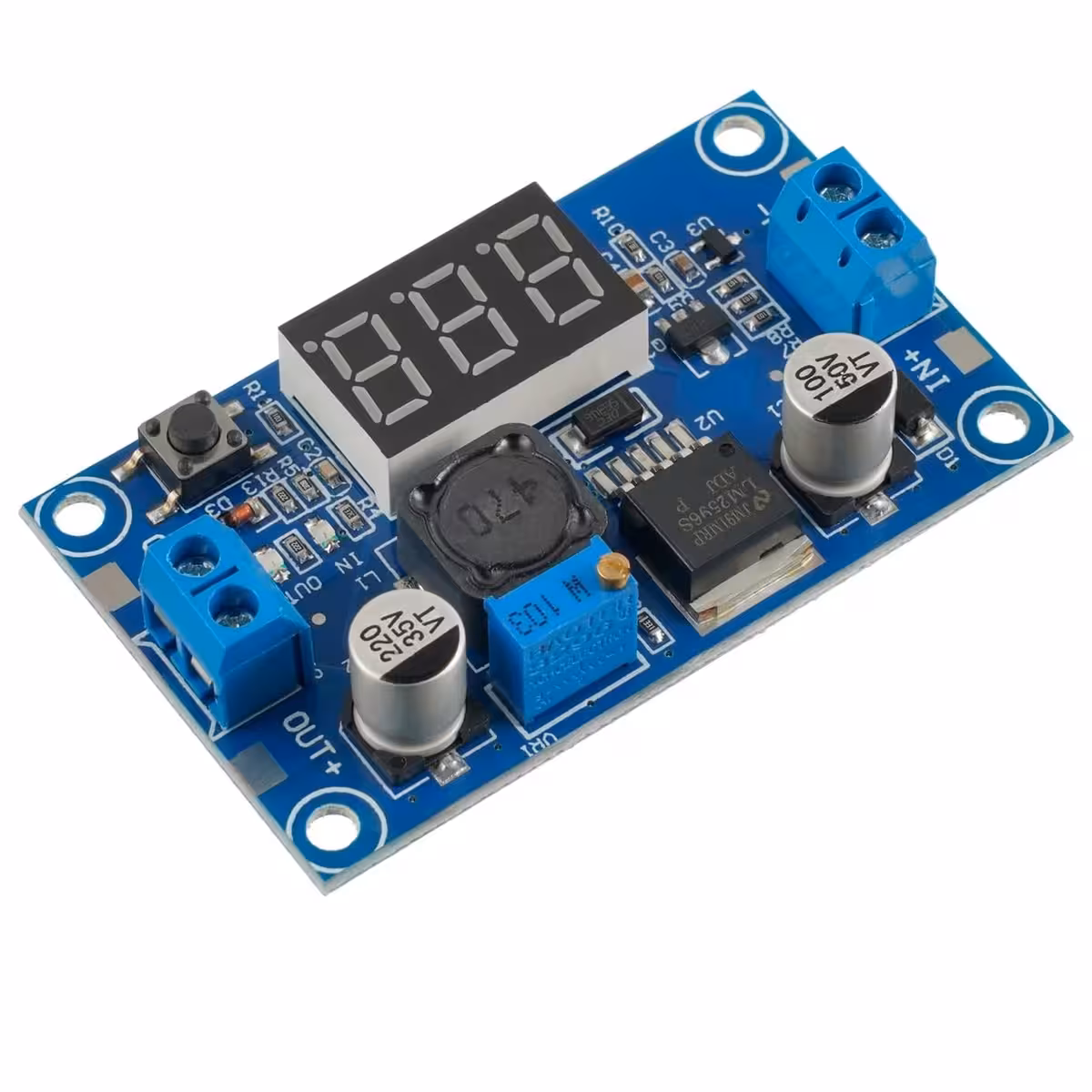

Πώς ρυθμίζω την τάση εξόδου;
Περιστρέφεις το ποτενσιόμετρο πολλαπλών στροφών στη μονάδα και παρακολουθείς την τιμή απευθείας στην οθόνη LED. Δεν χρειάζεσαι εξωτερικό βολτόμετρο — η οθόνη ενημερώνεται σε πραγματικό χρόνο καθώς ρυθμίζεις.
Τι ρεύμα μπορεί να παρέχει συνεχόμενα χωρίς υπερθέρμανση;
Η μέγιστη τιμή είναι 3A, αλλά για συνεχή χρήση προτείνεται έως 2.5A. Σε φορτία κάτω από 2A, η μονάδα λειτουργεί χωρίς πρόσθετη ψύκτρα. Αν πλησιάζεις τα όρια ή σε περιβάλλον με υψηλή θερμοκρασία, εξασφάλισε ροή αέρα ή τοποθέτησε μια μικρή ψύκτρα στο chip.
Λειτουργεί απευθείας με μπαταρία Li-Ion ή LiPo;
Ναι. Μια μπαταρία 3.7V–4.2V είναι επαρκής ως πηγή εισόδου, εφόσον η επιθυμητή τάση εξόδου είναι τουλάχιστον 1.5V χαμηλότερη. Για παράδειγμα, από μια LiPo 7.4V μπορείς να πάρεις σταθερά 5V για Arduino ή 3.3V για ESP32.
