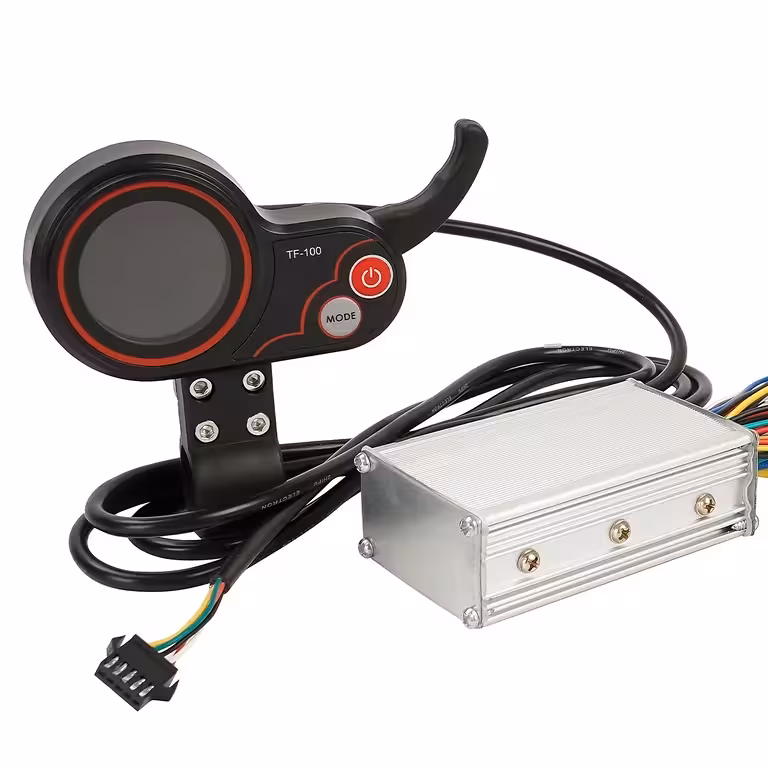

Controller brushless 20A με οθόνη TF-100 – πλήρης αναβάθμιση για ηλεκτρικό πατινι ή ποδήλατο
Το πατίνι σου κάνει κομπιάσματα, η παλιά οθόνη δεν ανταποκρίνεται ή απλά αναζητάς περισσότερη δύναμη; Ένας ποιοτικός controller brushless κάνει τη διαφορά ανάμεσα σε μια εκνευριστική διαδρομή και σε μια ομαλή βόλτα. Αυτό το κιτ 20A καλύπτει τάσεις 24V και 36V και μοτέρ από 350W έως 1000W — πρακτικά, κάθε κοινή διαμόρφωση της αγοράς.
Σημείωση: Η συσκευασία περιλαμβάνει τον controller και την LCD οθόνη TF-100. Ελέγξτε τη συμβατότητα των φις και των συνδέσεων με το μοντέλο του πατινιού σας πριν από την αγορά.
Γιατί να επιλέξετε αυτό το μοντέλο; (Βασικά πλεονεκτήματα):
- Συμβατότητα 24V / 36V — λειτουργεί με τις πιο διαδεδομένες μπαταρίες χωρίς καμία επιπλέον μετατροπή
- Ισχύς 350W–1000W — αντικαθιστά άμεσα τον εργοστασιακό controller σε σχεδόν οποιοδήποτε ηλεκτρικό πατίνι ή ποδήλατο αστικής χρήσης
- Αυτόματο Self-learning — ανιχνεύει και διορθώνει μόνο του τη φορά περιστροφής του μοτέρ· δεν κινδυνεύεις να κάψεις εξαρτήματα από λάθος σύνδεση
- Περιλαμβάνεται οθόνη LCD TF-100 — μενού P-Settings με 16+ παραμέτρους που ρυθμίζονται, από το όριο ρεύματος μέχρι το cruise control, όλα μέσα από μια ευανάγνωστη οθόνη
- E-ABS Brake + Low Level Brake — σταδιακός ηλεκτρονικός φρενάρισμα που μειώνει τη φθορά στα τακάκια και βελτιώνει τον έλεγχο στην πυκνή κίνηση
- Εγγενής υποστήριξη PAS — συμβατό με συστήματα υποβοήθησης πεντάλ, ιδανικό για ηλεκτρικά ποδήλατα με αισθητήρα ρυθμού πεταλάρισματος (cadence sensor)
- Ενσωματωμένος διακόπτης επαφής — λειτουργία ηλεκτρικού κλειδώματος (electric door lock) για επιπλέον επίπεδο ασφάλειας απέναντι σε τυχαίες εκκινήσεις
Λεπτομέρειες και Απόδοση
Η αρχιτεκτονική brushless BLDC με υποστήριξη για αισθητήρες Hall (6 καλωδίων) εγγυάται απροβλημάτιστο έλεγχο του κινητήρα σε κάθε ταχύτητα — χωρίς τραντάγματα στην εκκίνηση, χωρίς υπερθερμάνσεις σε σταθερή ταχύτητα. Το ρυθμιζόμενο όριο ρεύματος μέσω του P14 (1–20A) σου δίνει τη δυνατότητα να φέρεις την επιτάχυνση στα μέτρα σου ανάλογα με το σωματικό βάρος ή τις κλίσεις του δρόμου. Η προστασία χαμηλής τάσης (P15) αποτρέπει την υπερβολική αποφόρτιση της μπαταρίας, κάτι που μεταφράζεται πρακτικά σε μεγαλύτερη διάρκεια ζωής για το πακέτο συσσωρευτών σου.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Συμβατή τάση | 24V / 36V |
| Υποστηριζόμενη ισχύς μοτέρ | 350W / 500W / 800W / 1000W |
| Ονομαστικό ρεύμα | 20A |
| Tύπος μοτέρ | Brushless (BLDC) |
| Αισθητήρες Hall | Ναι – 6 καλώδια |
| Περιλαμβανόμενη οθόνη | LCD TF-100 |
| Ηλεκτρονικό φρενάρισμα | E-ABS Brake + Low Level Brake |
| Pedal Assist System (PAS) | Ναι |
| Self-learning φοράς μοτέρ | Ναι – αυτόματο |
| Cruise Control | Ναι (P17) |
| Φως + Κορνό | Έλεγχος απευθείας από τον controller |
| Ηλεκτρική επαφή | Electric door lock – Ναι |
| Πρωτόκολλο επικοινωνίας | Ρυθμιζόμενο (P20) |
| Συμβατότητα οχήματος | Ηλεκτρικό πατίνι / Ηλεκτρικό ποδήλατο |
Οδηγίες Ρύθμισης και Χρήσης
Η οθόνη TF-100 δίνει τη δυνατότητα προηγμένου προγραμματισμού κατευθείαν από το τιμόνι. Για να μπεις στο μενού P-Settings, κράτησε πατημένα ταυτόχρονα τα πλήκτρα Power + Mode για 2–3 δευτερόλεπτα.
| Παράμετρος | Περιγραφή |
|---|---|
| P01 | Φωτεινότητα οθόνης (1–3) |
| P02 | Μονάδες μέτρησης: KM / MPH |
| P03 | Τάση συστήματος (24V / 36V) |
| P04 | Αυτόματο Sleep (0–60 min) |
| P06 | Διάμετρος τροχού |
| P07 | Αριθμός μαγνητών μοτέρ |
| P09 | Τρόπος εκκίνησης: άμεση (instant) / με ώθηση (kick) |
| P10 | Τρόπος οδήγησης |
| P11 | Ευαισθησία ηλεκτρονικού φρένου |
| P12 | Επίπεδο επιτάχυνσης (0–5) |
| P14 | Όριο ρεύματος (1–20A) |
| P15 | Προστασία ελάχιστης τάσης μπαταρίας |
| P17 | Cruise control |
| P18 | Βαθμονόμηση ταχύτητας (Calibration) |
| P19 | Λειτουργία ταχυτήτων (Gear mode) |
| P20 | Πρωτόκολλο επικοινωνίας |
Για τη φυσική καλωδίωση και σύνδεση του controller, ακολούθησε τα παρακάτω βήματα:
- Σύνδεσε τα καλώδια φάσης (phase wires) ακολουθώντας τον χρωματικό κώδικα (ίδια χρώματα μεταξύ controller και μοτέρ)
- Σύνδεσε την μπαταρία: κόκκινο = (+), μαύρο = (–)
- Σύνδεσε το γκάζι (throttle) και την ηλεκτρική επαφή (door lock)
- Σύνδεσε τα καλώδια Hall εφόσον ο κινητήρας σου διαθέτει αισθητήρες Hall
- Ένωσε τα καλώδια self-learning για την αυτόματη ανίχνευση της κατεύθυνσης περιστροφής:
- Αν ο τροχός γυρίζει προς τη σωστή κατεύθυνση → αποσύνδεσε τα καλώδια self-learning
- Αν ο τροχός γυρίζει ανάποδα → κράτησε τα καλώδια συνδεδεμένα μέχρι να αντιστραφεί αυτόματα η φορά
- Σύνδεσε τις προαιρετικές λειτουργίες (φως, κόρνα, φρένο, PAS) ανάλογα με τις ανάγκες σου
Περιεχόμενα Συσκευασίας

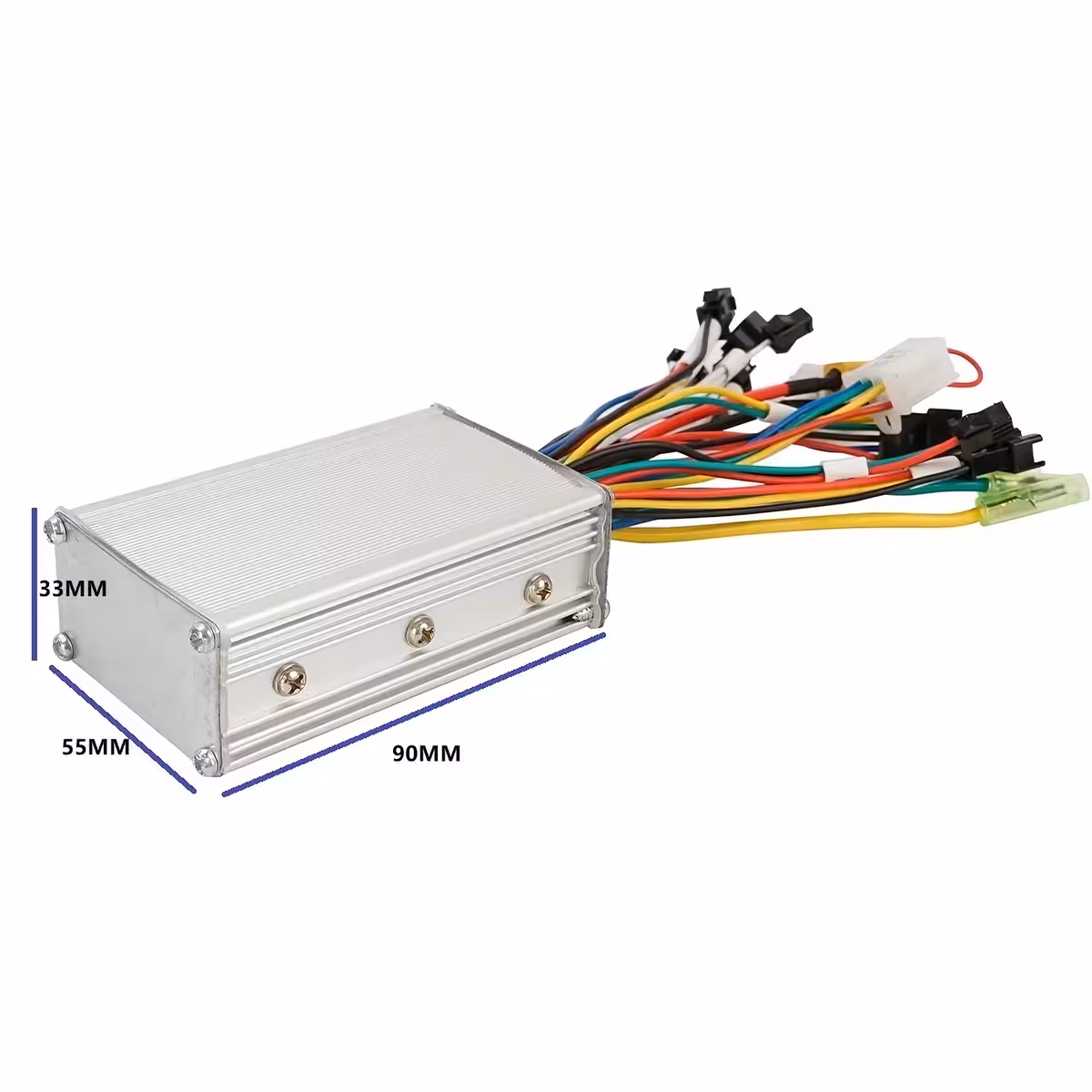

- 1x Controller brushless 20A (24V / 36V)
Συχνές Ερωτήσεις
Λειτουργεί με το μοτέρ μου των 500W / 36V;
Ναι. Ο controller υποστηρίζει μοτέρ brushless από 350W έως 1000W, σε τάσεις 24V και 36V. Επιβεβαίωσε πάντως τη συμβατότητα των φυσικών βυσμάτων με το δικό σου μοντέλο πριν την τοποθέτηση.
Τι γίνεται αν συνδέσω κατά λάθος τα καλώδια φάσης;
Η λειτουργία self-learning εντοπίζει αυτόματα τη φορά περιστροφής. Αν το μοτέρ ξεκινήσει ανάποδα, ακολούθησε τη διαδικασία self-learning που περιγράφεται παραπάνω — χωρίς κανένα ρίσκο πρόκλησης βλάβης στα εξαρτήματα.
Η οθόνη TF-100 περιλαμβάνεται στη συσκευασία ή πρέπει να την παραγγείλω χωριστά;
Περιλαμβάνεται κανονικά. Παραλαμβάνεις τον controller και την LCD οθόνη TF-100 μαζί, έτοιμα για εγκατάσταση.
Μπορώ να το τοποθετήσω και σε ηλεκτρικό ποδήλατο, όχι μόνο σε πατίνι;
Ναι. Λειτουργεί σε κάθε ηλεκτρικό ποδήλατο που εξοπλίζεται με κινητήρα brushless BLDC εντός του συμβατού φάσματος ισχύος. Η εγγενής υποστήριξη PAS το καθιστά κατάλληλο και για ποδήλατα με αισθητήρα πεταλαρίσματος.
Πώς ρυθμίζω την τάση της μπαταρίας μου στην οθόνη TF-100;
Μπες στο μενού P-Settings (κράτησε πατημένα τα Power + Mode για 2–3 δευτερόλεπτα) και άλλαξε την παράμετρο P03 στην τιμή που αντιστοιχεί στη μπαταρία σου: 24V ή 36V.
