Module BMS 1S 10A – ολοκληρωμένη προστασία για μπαταρίες Li-ion 18650 και LiPo σε κάθε DIY project
Κατασκευάζεις ένα powerbank, ανακατασκευάζεις μια μπαταρία ή ενσωματώνεις μια κυψέλη 18650 σε μια custom συσκευή; Χωρίς ένα module BMS ανάμεσα στην κυψέλη και το κύκλωμα, ένα βραχυκύκλωμα ή μια βαθιά αποφόρτιση μπορεί να καταστρέψει την μπαταρία σου σε δευτερόλεπτα. Αυτό το σετ των 6 module BMS 1S λύνει ακριβώς αυτό το πρόβλημα — είναι συμπαγές, αξιόπιστο και έτοιμο για άμεση εγκατάσταση.
Σημείωση: Ακολουθήστε προσεκτικά το διάγραμμα συνδεσμολογίας. Η αντιστροφή της πολικότητας ή η λανθασμένη σύνδεση μπορεί να προκαλέσει μόνιμη βλάβη στο module και στην μπαταρία.
Γιατί να επιλέξεις αυτό το σετ; (Κύρια πλεονεκτήματα):
- 4 τύποι προστασίας σε ένα module — υπέρταση (4.23V), βαθιά αποφόρτιση (2.45V), υπερένταση (15A) και βραχυκύκλωμα με άμεση διακοπή σε μικροδευτερόλεπτα
- Κύκλωμα DW01 + 8205A με αυστηρές ανοχές — εξαρτήματα υψηλής ποιότητας, όχι generic, για σταθερά όρια προστασίας σε βάθος χρόνου
- 10A συνεχόμενα, 12A στιγμιαία — καλύπτει απαιτητικές εφαρμογές: μικρά μοτέρ, ισχυρό φωτισμό LED, ασύρματα module με αιχμές ρεύματος
- 35 × 7.6 × 2 mm — χωράει σε στενά περιβλήματα όπου άλλα module δεν χωρούν; το πάχος των 2mm κάνει τη διαφορά σε miniaturized κατασκευές
- 6 τεμάχια στο σετ — έχεις απόθεμα για περισσότερα projects ταυτόχρονα ή ανταλλακτικά, χωρίς επιπλέον έξοδα αποστολής
- Συμβατό με 18650, 14500, 16340 και LiPo 1S — το ίδιο module λειτουργεί με οποιαδήποτε κυψέλη 3.7V, ανεξαρτήτως μεγέθους
Λεπτομέρειες και Απόδοση
Το κύκλωμα DW01 παρακολουθεί συνεχώς την τάση της κυψέλης και στέλνει εντολή διακοπής στα τρανζίστορ 8205A μόλις η τάση ξεπεράσει τα 4.23V κατά τη φόρτιση ή πέσει κάτω από τα 2.45V κατά την αποφόρτιση. Η απόκριση στο βραχυκύκλωμα είναι ακαριαία — το module δεν περιμένει να θερμανθεί, αλλά διακόπτει το ρεύμα άμεσα, προστατεύοντας τόσο την κυψέλη όσο και το συνδεδεμένο κύκλωμα. Σε ρεύματα κοντά στο όριο των 10A συνεχόμενα, βεβαιώσου ότι υπάρχει επαρκής αερισμός στο περίβλημα για τη διατήρηση της θερμοκρασίας σε φυσιολογικά επίπεδα.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Διαμόρφωση κυψελών | 1S (μονή κυψέλη) |
| Ονομαστική τάση μπαταρίας | 3.7V (Li-ion / LiPo) |
| Ονομαστικό ρεύμα λειτουργίας | 10A |
| Μέγιστο ρεύμα (στιγμιαίο) | 12A |
| Όριο ανίχνευσης υπερέντασης | 15A |
| Προστασία υπέρτασης | 4.23V ±0.05V |
| Προστασία βαθιάς αποφόρτισης | 2.45V ±0.1V |
| Προστασία βραχυκυκλώματος | Ναι (άμεση διακοπή) |

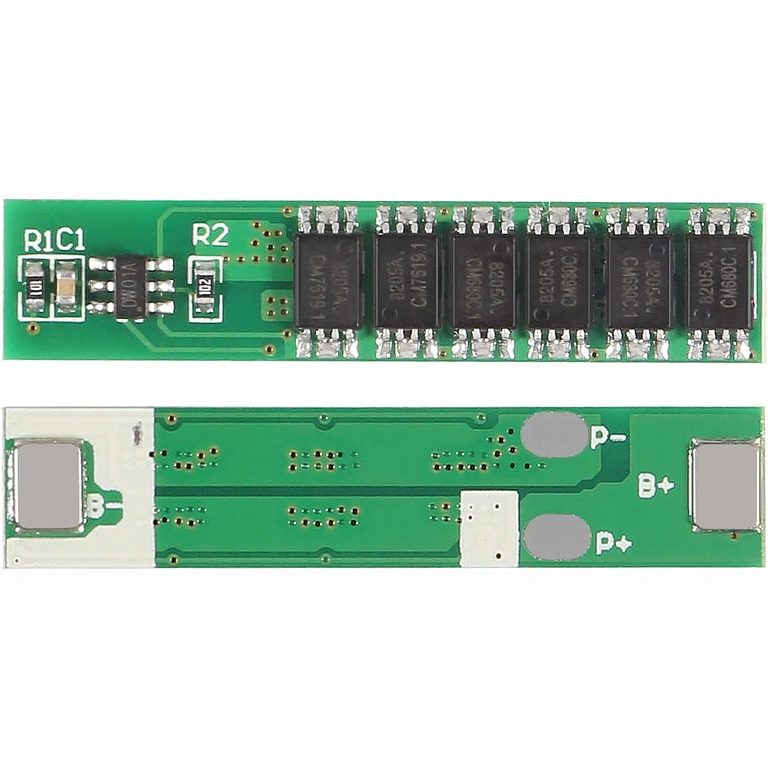

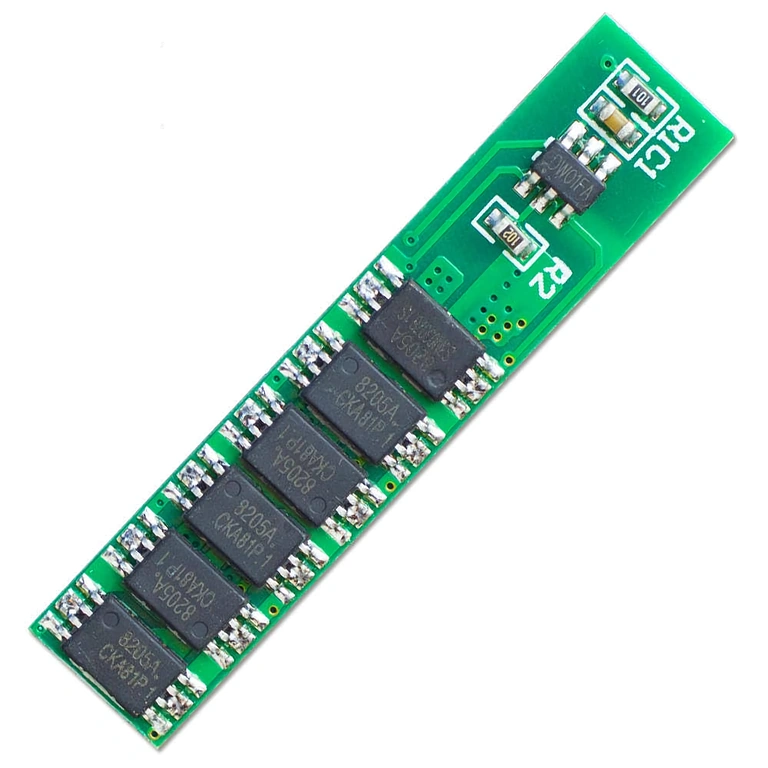

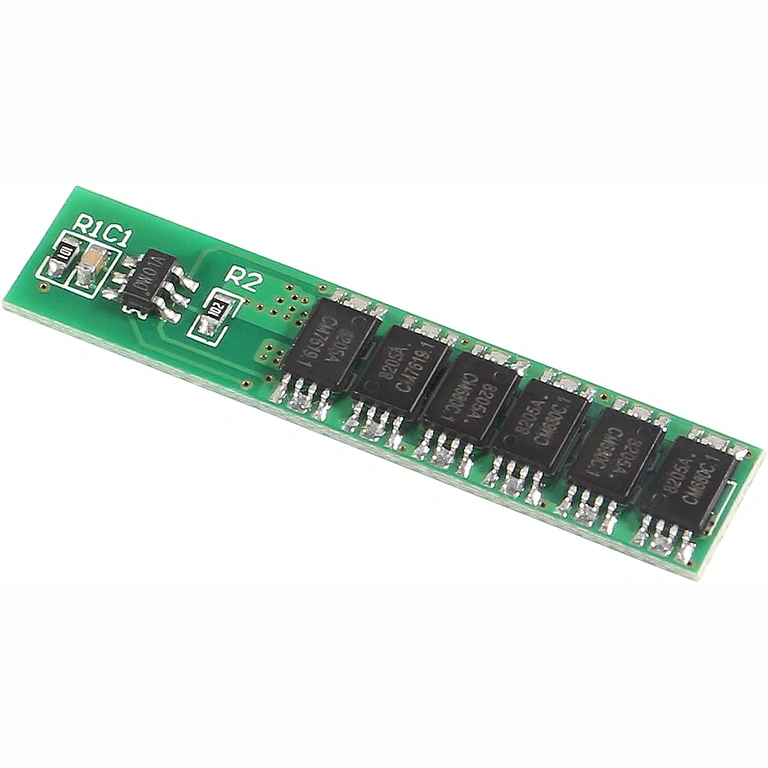

| Ολοκληρωμένο κύκλωμα | DW01 + 8205A |

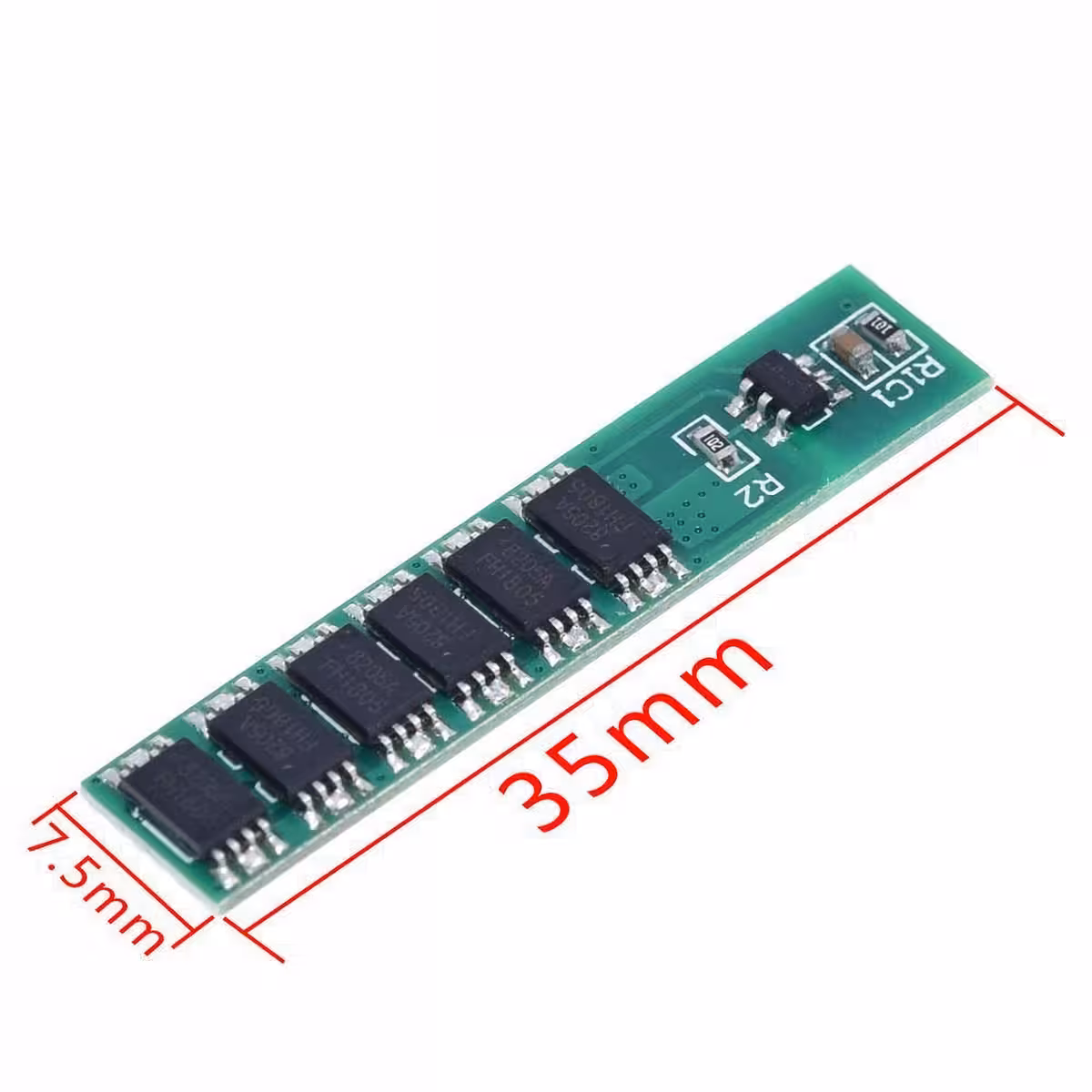

| Διαστάσεις module | 35 × 7.6 × 2 mm |

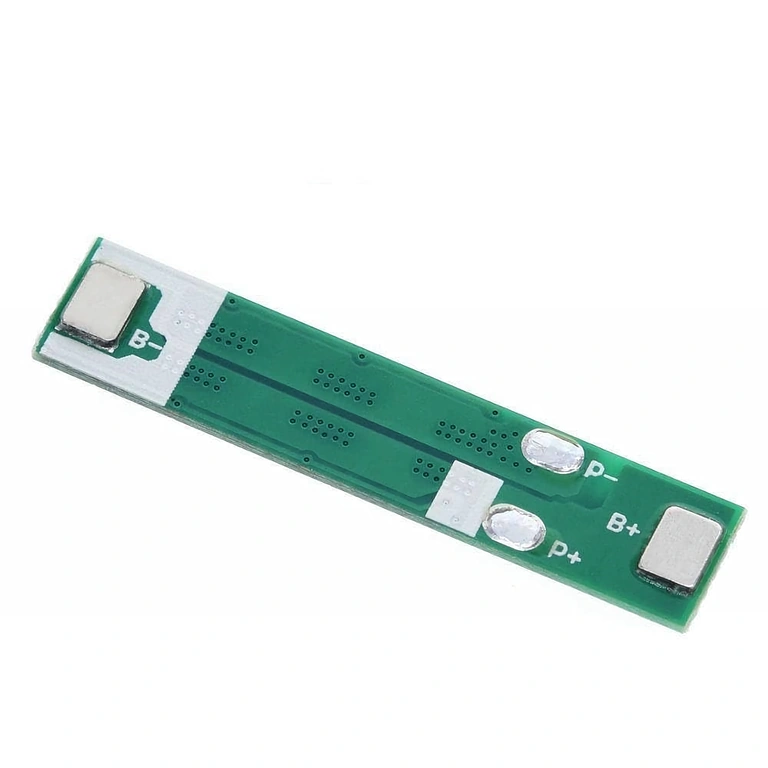

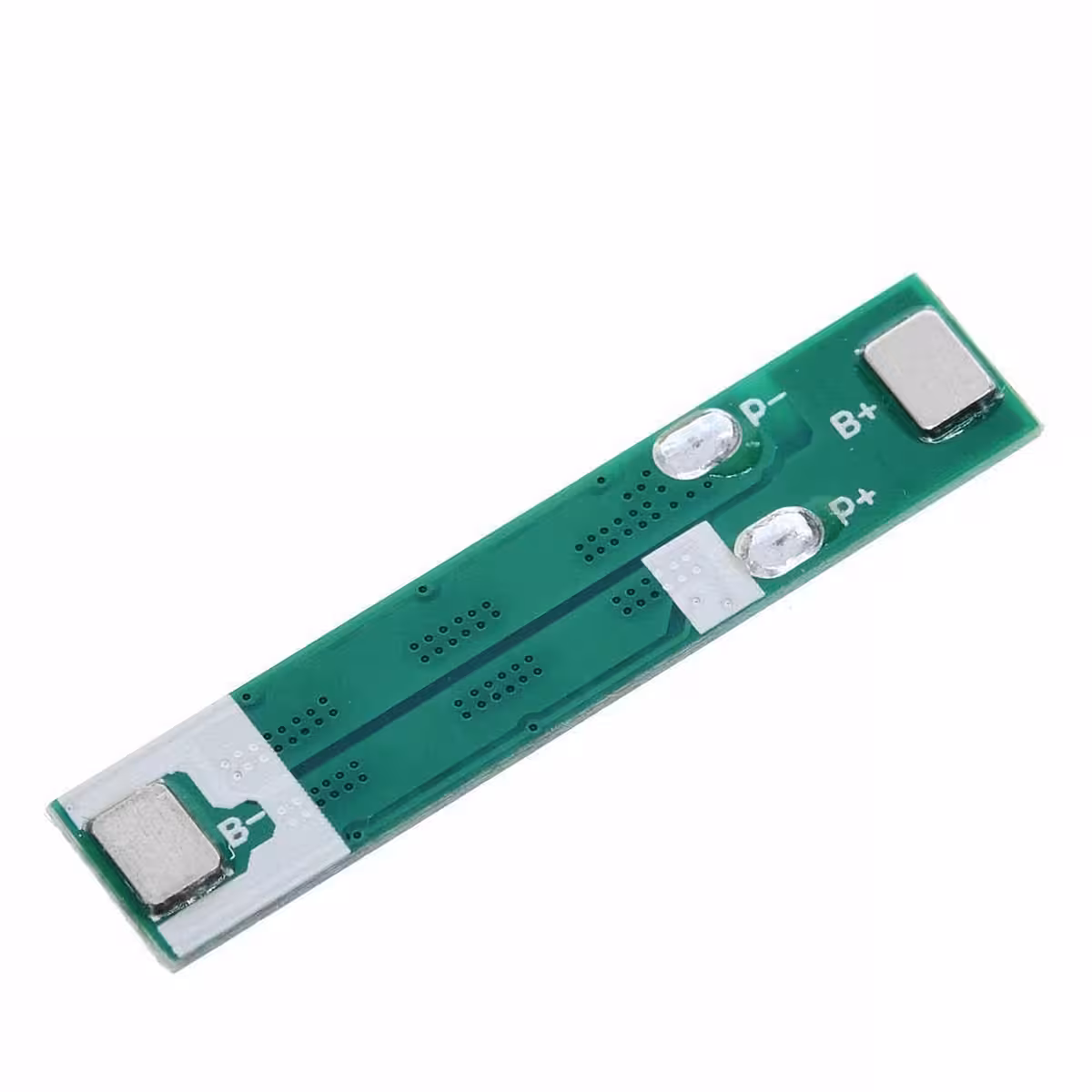

| Συνδέσεις | B+ (bat+), B- (bat-), P+ (έξοδος+), P- (έξοδος-) |
| Συμβατότητα | 18650, 14500, 16340, LiPo 1S |
| Ποσότητα σετ | 6 module |

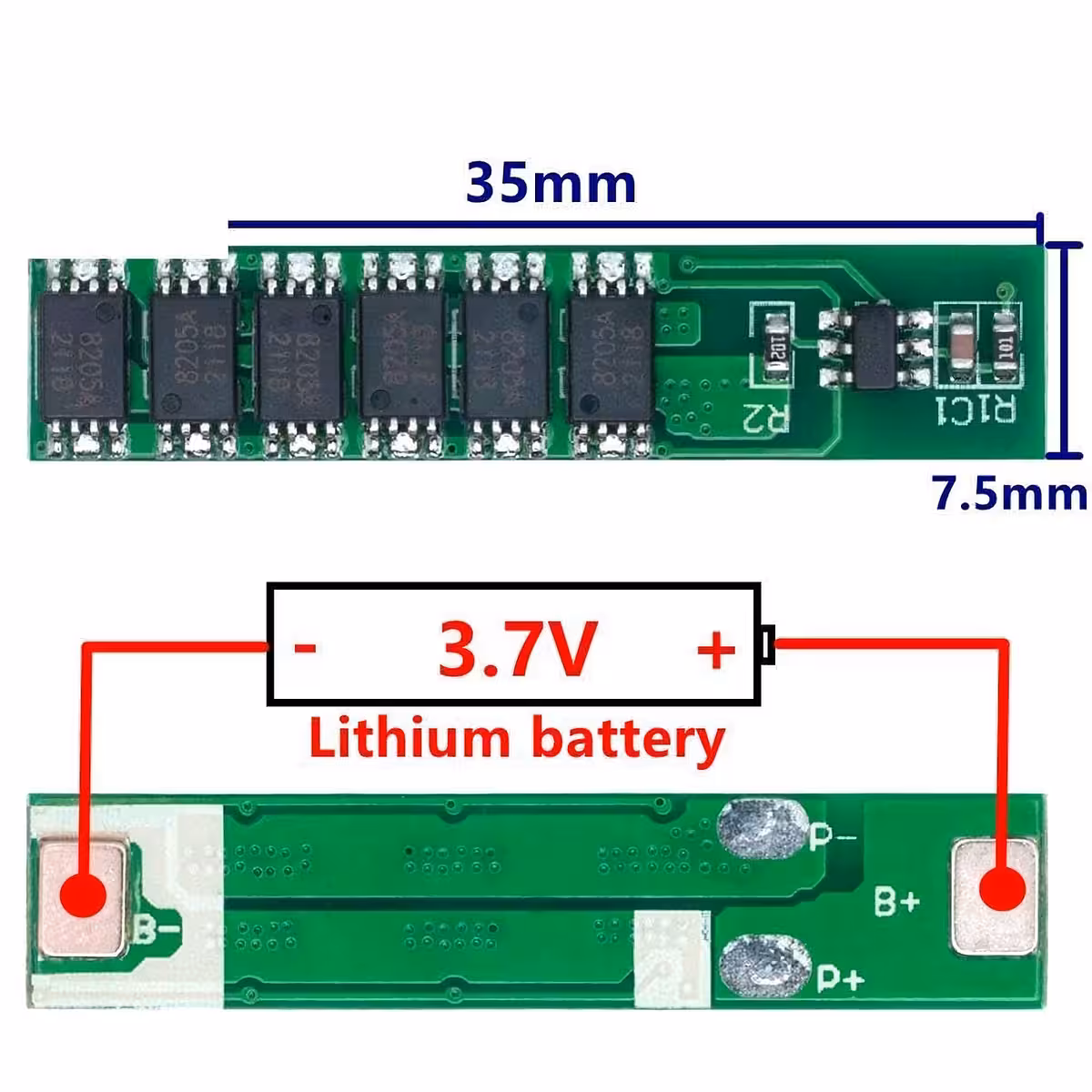

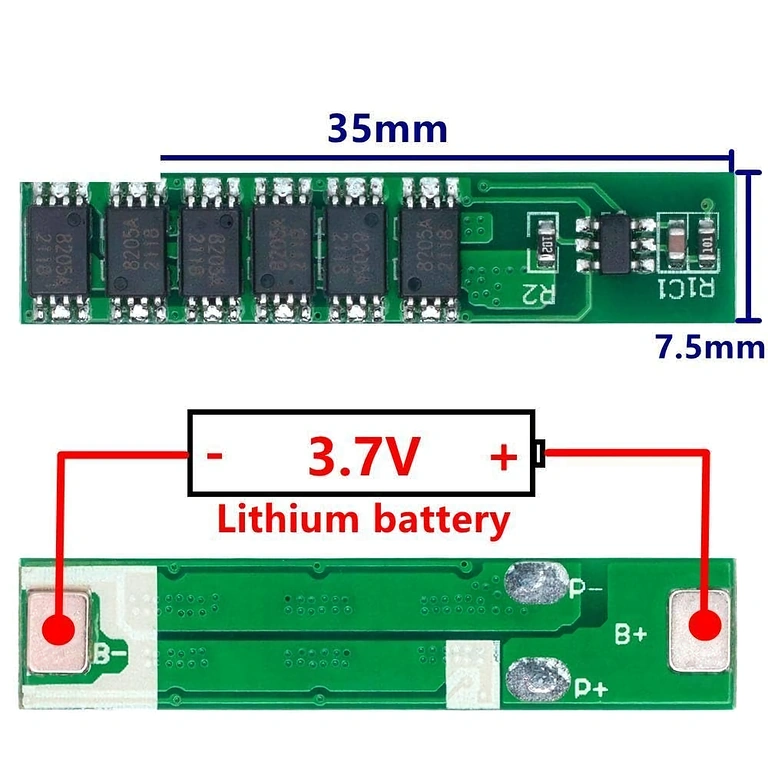

Οδηγίες Σύνδεσης και Χρήσης
- Συνδέστε το B+ στον θετικό πόλο της κυψέλης Li-ion ή LiPo.
- Συνδέστε το B- στον αρνητικό πόλο της κυψέλης.
- Συνδέστε το P+ στο θετικό καλώδιο του φορτίου ή του φορτιστή (θετική έξοδος).
- Συνδέστε το P- στο αρνητικό καλώδιο του φορτίου ή του φορτιστή (αρνητική έξοδος).
- Ελέγξτε την πολικότητα πριν την τροφοδοσία — η αντιστροφή των συνδέσεων προκαλεί μόνιμη βλάβη στο module.
- Μην υπερβαίνετε τα 10A σε συνεχή λειτουργία για να αποφύγετε την υπερθέρμανση.
Περιεχόμενα Συσκευασίας

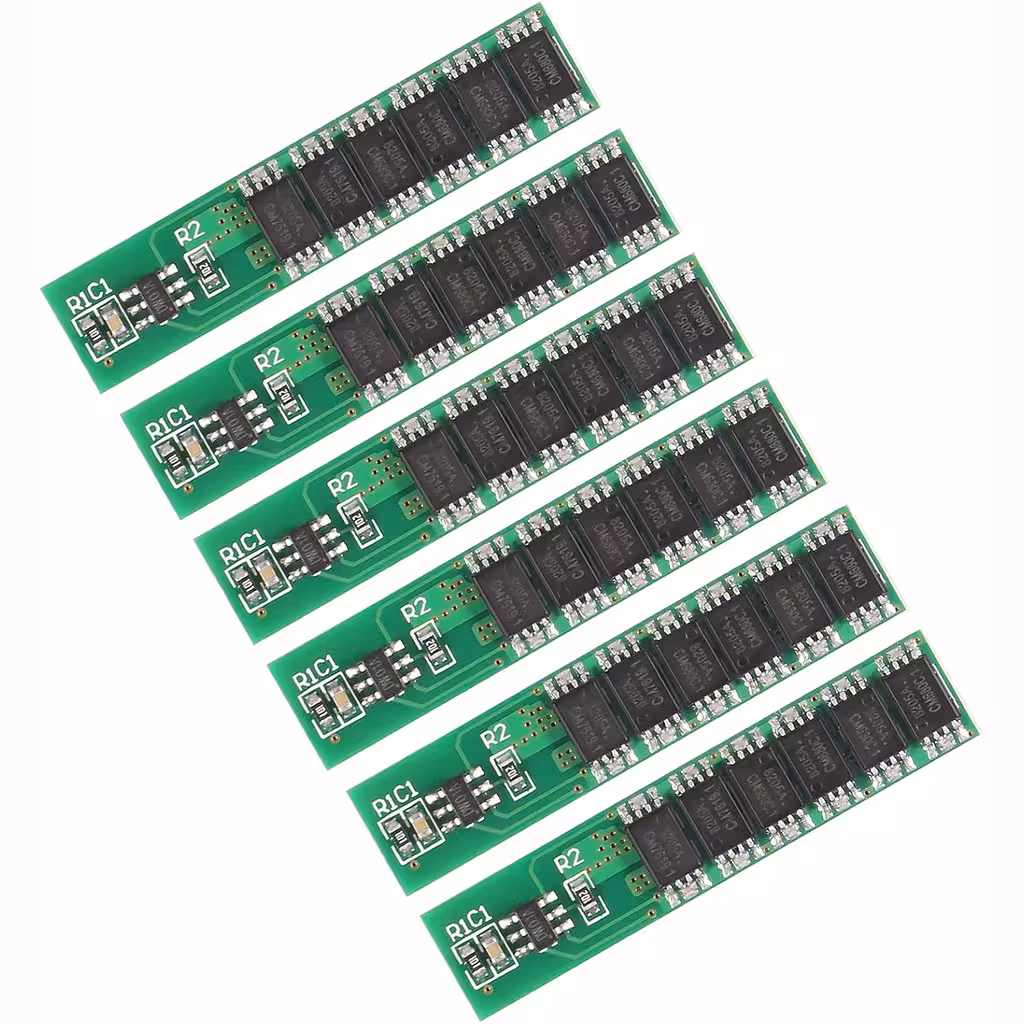

- 6 × Module BMS 1S 18650 3.7V 10A με ολοκληρωμένη προστασία (DW01 + 8205A)
Συχνές Ερωτήσεις
Λειτουργεί με οποιαδήποτε κυψέλη Li-ion 18650, συμπεριλαμβανομένων αυτών υψηλής χωρητικότητας (3000–3500 mAh);
Ναι. Το module προστατεύει οποιαδήποτε κυψέλη με ονομαστική τάση 3.7V σε διαμόρφωση 1S, ανεξάρτητα από τη χωρητικότητα. Λειτουργεί εξίσου καλά με 18650, 14500, 16340 ή LiPo 1S.
Μπορώ να φορτίζω και να αποφορτίζω ταυτόχρονα μέσω του ίδιου module;
Το module διαθέτει μία κοινή θύρα (P+/P-) και για τις δύο λειτουργίες. Η ταυτόχρονη σύνδεση φορτιστή και φορτίου δεν συνιστάται χωρίς εξωτερικό κύκλωμα διαχωρισμού, καθώς υπάρχει κίνδυνος απρόβλεπτης συμπεριφοράς των κυκλωμάτων προστασίας.
Πώς κάνω reset στο module μετά από ενεργοποίηση της προστασίας βραχυκυκλώματος;
Απομακρύνετε την αιτία του βραχυκυκλώματος και στη συνέχεια επανασυνδέστε τον φορτιστή ή αποσυνδέστε και επανασυνδέστε την μπαταρία. Το module επανέρχεται αυτόματα σε κανονική κατάσταση λειτουργίας.
Χρειάζομαι ψύκτρα αν χρησιμοποιώ το module στα 8–9A συνεχόμενα;
Σε ρεύματα κάτω των 10A και με στοιχειώδη αερισμό στο περίβλημα, η ψύκτρα δεν είναι απαραίτητη. Εάν εργάζεστε κοντά στο μέγιστο όριο σε θερμά περιβάλλοντα ή σε πλήρως κλειστά περιβλήματα, εξασφαλίστε μια ροή αέρα — έστω και παθητική — για να διατηρήσετε τη θερμοκρασία εντός ασφαλών ορίων.
