Κυκλικό ρελέ χρόνου 24V DC — ακριβής χρονομέτρηση με μνήμη ρυθμίσεων
Η αντλία ξεκινάει πολύ νωρίς; Ο ανεμιστήρας λειτουργεί ασταμάτητα; Το σύστημα ποτίσματος δεν λειτουργεί σωστά μετά από μια διακοπή ρεύματος; Αν αντιμετωπίζετε τέτοια προβλήματα, ένα κυκλικό ρελέ χρόνου 24V DC με μη πτητική μνήμη είναι η οριστική λύση — δεν χρειάζεται να επαναφέρετε τις ρυθμίσεις μετά από κάθε διακοπή ρεύματος.
Σημείωση: Η μονάδα λειτουργεί αποκλειστικά στα 24V DC. Για τη χρήση της θύρας εξωτερικής ενεργοποίησης (XH-2.45-2P), απαιτείται κόλληση συνδετήρα ή καλωδίων στα ειδικά pads.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Μνήμη σε περίπτωση διακοπής ρεύματος — οι παράμετροι P0–P5 και οι χρόνοι ON/OFF παραμένουν αποθηκευμένοι. Ο κύκλος συνεχίζει αυτόματα μόλις επανέλθει το ρεύμα, χωρίς χειροκίνητη παρέμβαση.
- Εύρος χρονομέτρησης 0–999 σε δευτερόλεπτα, λεπτά ή ώρες — η μονάδα χρόνου ρυθμίζεται ανεξάρτητα για τη φάση ON και OFF, επιτρέποντάς σας να συνδυάσετε π.χ. 10 δευτερόλεπτα λειτουργίας με 2 ώρες παύσης.

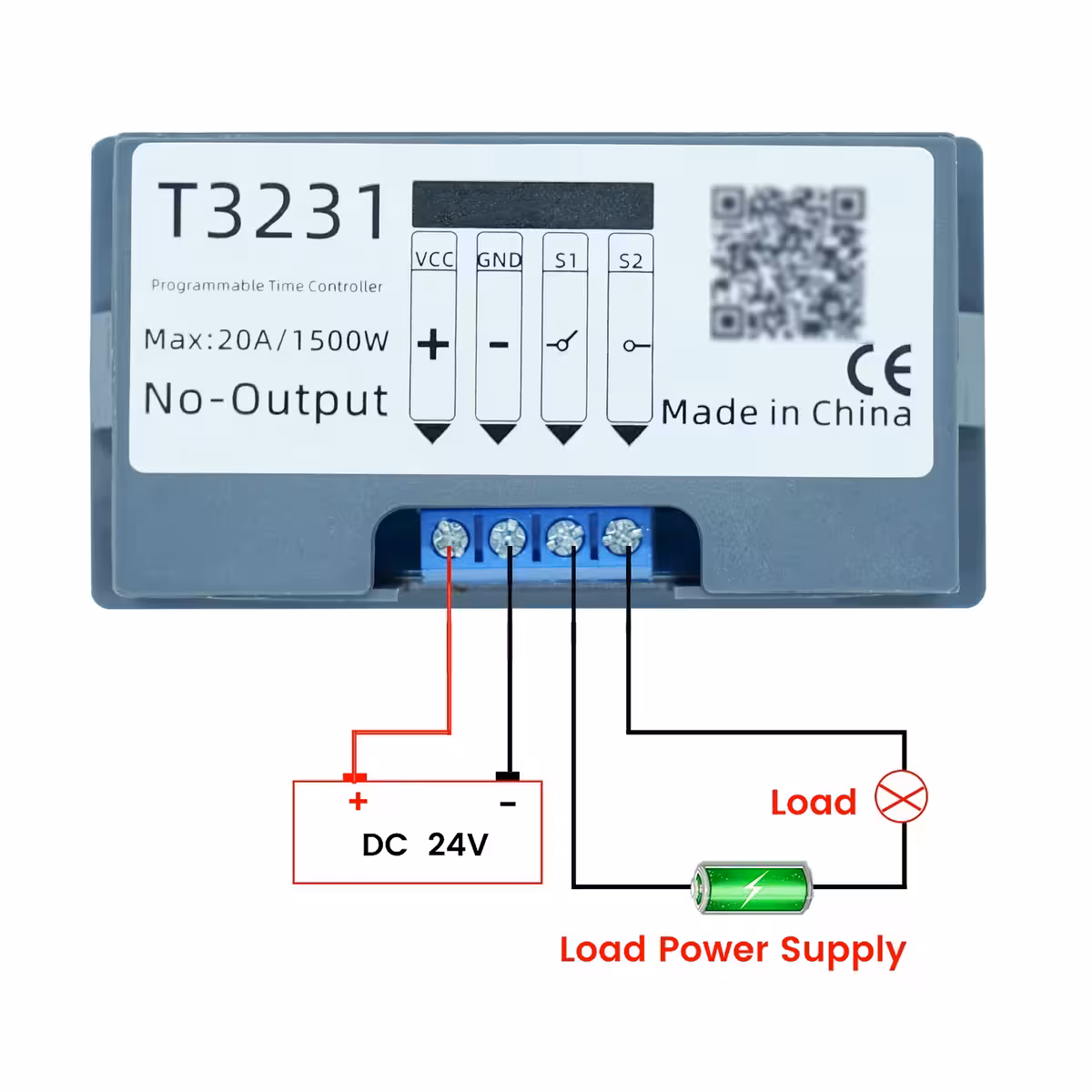

- Έξοδος ρελέ 10A (επαφή NO) — ελέγξτε απευθείας αντλίες, ανεμιστήρες ή ταινίες LED χωρίς την ανάγκη πρόσθετου ρελέ ισχύος.
- Κυκλική λειτουργία 1–999 κύκλων ή άπειρος βρόχος — δυνατότητα αυτόματης διακοπής μετά από συγκεκριμένο αριθμό επαναλήψεων, ιδανικό για δοσομετρητές ή συστήματα ποτίσματος.
- Διπλή ενεργοποίηση: αυτόματη ή χειροκίνητη — άμεση εκκίνηση με την τροφοδοσία (P4=ON) ή μέσω εξωτερικής εντολής με μπουτόν/αισθητήρα στη θύρα XH-2.45-2P.
- Κλείδωμα πλήκτρων P5 — μετά τη ρύθμιση, το πληκτρολόγιο κλειδώνει για να αποτραπούν τυχαίες αλλαγές σε βιομηχανικές ή αγροτικές εγκαταστάσεις.
Τεχνικές Λεπτομέρειες και Απόδοση
Η μονάδα λειτουργεί στα 24V DC και μεταγωγεί φορτία έως 10A μέσω της κανονικά ανοιχτής επαφής (NO) — επαρκής ισχύς για τις περισσότερες μικρές και μεσαίες αντλίες ή συστήματα εξαερισμού. Οι φάσεις ON και OFF ρυθμίζονται ανεξάρτητα ως προς τη μονάδα χρόνου, επιτρέποντας ασύμμετρα σενάρια λειτουργίας σε μια συμπαγή συσκευή διαστάσεων 79,5 × 42,1 × 27,8 mm. Η ένδειξη LED OUT επιβεβαιώνει οπτικά την κατάσταση του ρελέ ανά πάσα στιγμή.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση τροφοδοσίας | 24V DC |
| Έξοδος ρελέ | 1 κανάλι, επαφή NO, έως 10A |
| Μονάδα χρόνου | Δευτερόλεπτα / Λεπτά / Ώρες (επιλέξιμη ανεξάρτητα για ON/OFF) |
| Εύρος χρονομέτρησης | 0 – 999 s/min/h |
| Κυκλική λειτουργία | Άπειρος βρόχος ή 1–999 κύκλοι |
| Καθυστέρηση έναρξης / διακοπής | Υποστηρίζεται |
| Ενεργοποίηση | Αυτόματη (P4=ON) ή χειροκίνητη (κουμπί R / εξωτερική θύρα) |
| Μνήμη σε διακοπή ρεύματος | Ναι — μη πτητική μνήμη, αποθηκεύει όλες τις παραμέτρους |

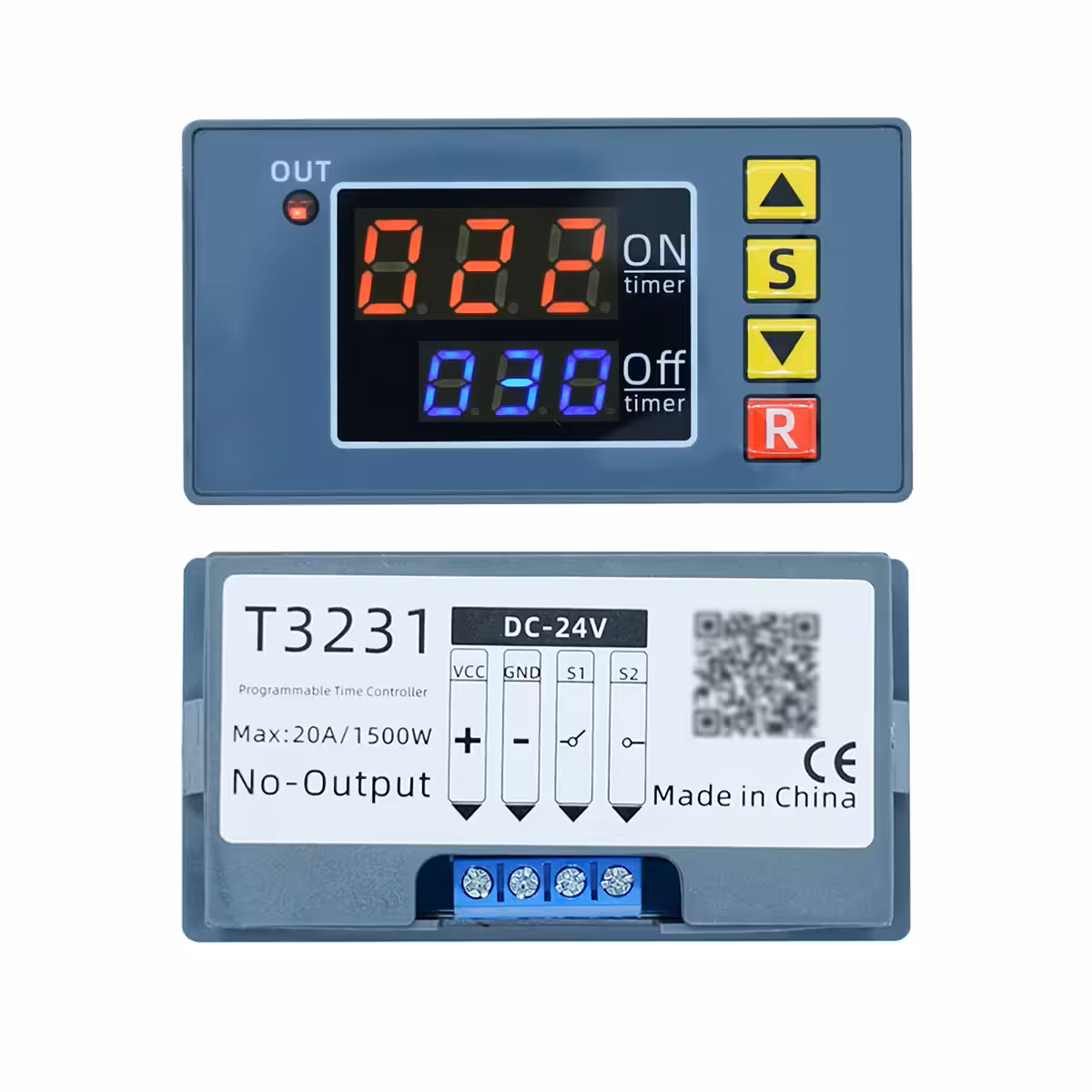

| Ένδειξη LED OUT | Αναμμένο = ρελέ ενεργό, Σβηστό = ανενεργό |

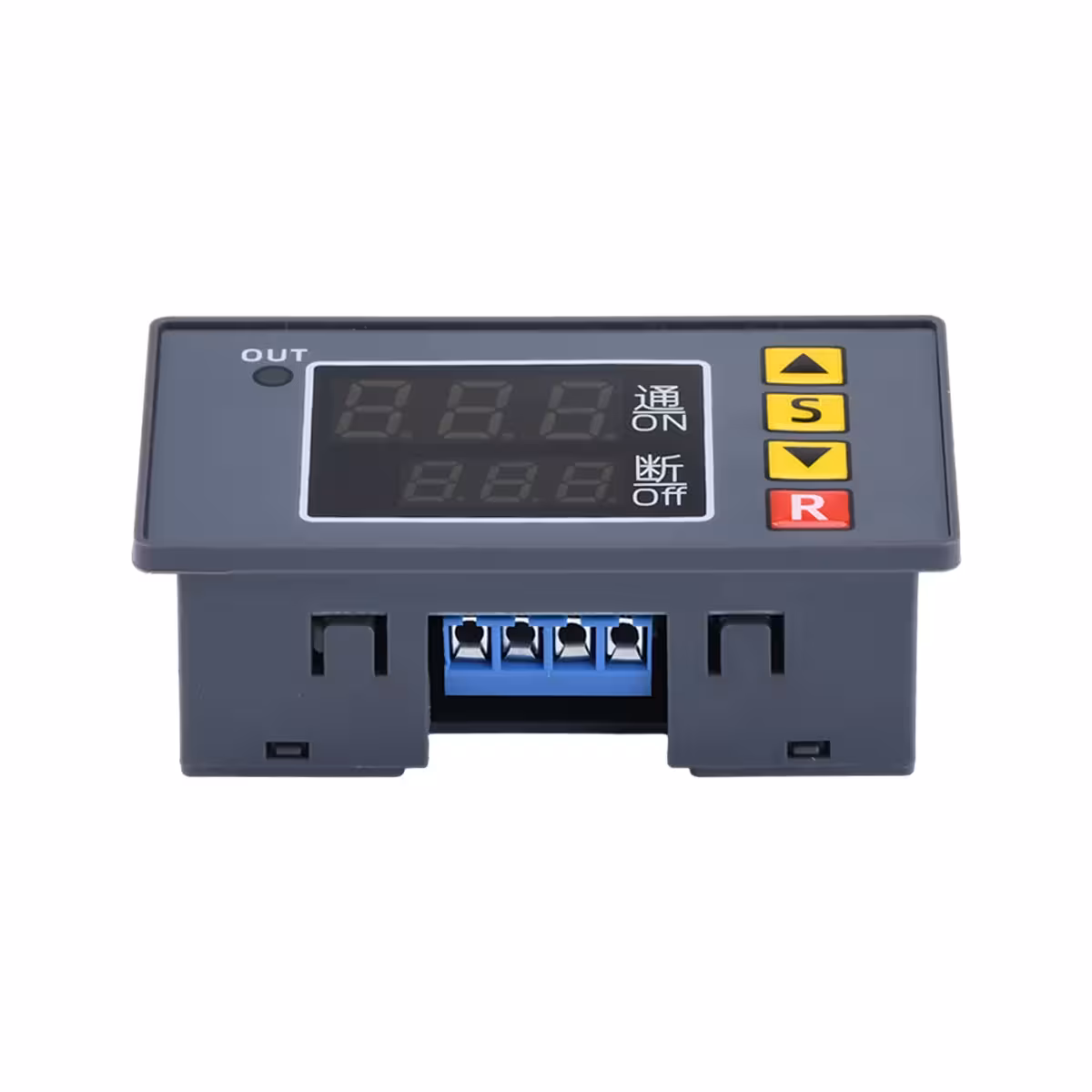

| Θύρα εξωτερικής ενεργοποίησης | XH-2.45-2P (απαιτεί κόλληση συνδετήρα ή καλωδίων) |
| Διαστάσεις μονάδας | 79,5 × 42,1 × 27,8 mm |
| Διαστάσεις οπής πάνελ | 77 × 39,3 mm |
Οδηγίες Προγραμματισμού και Χρήσης

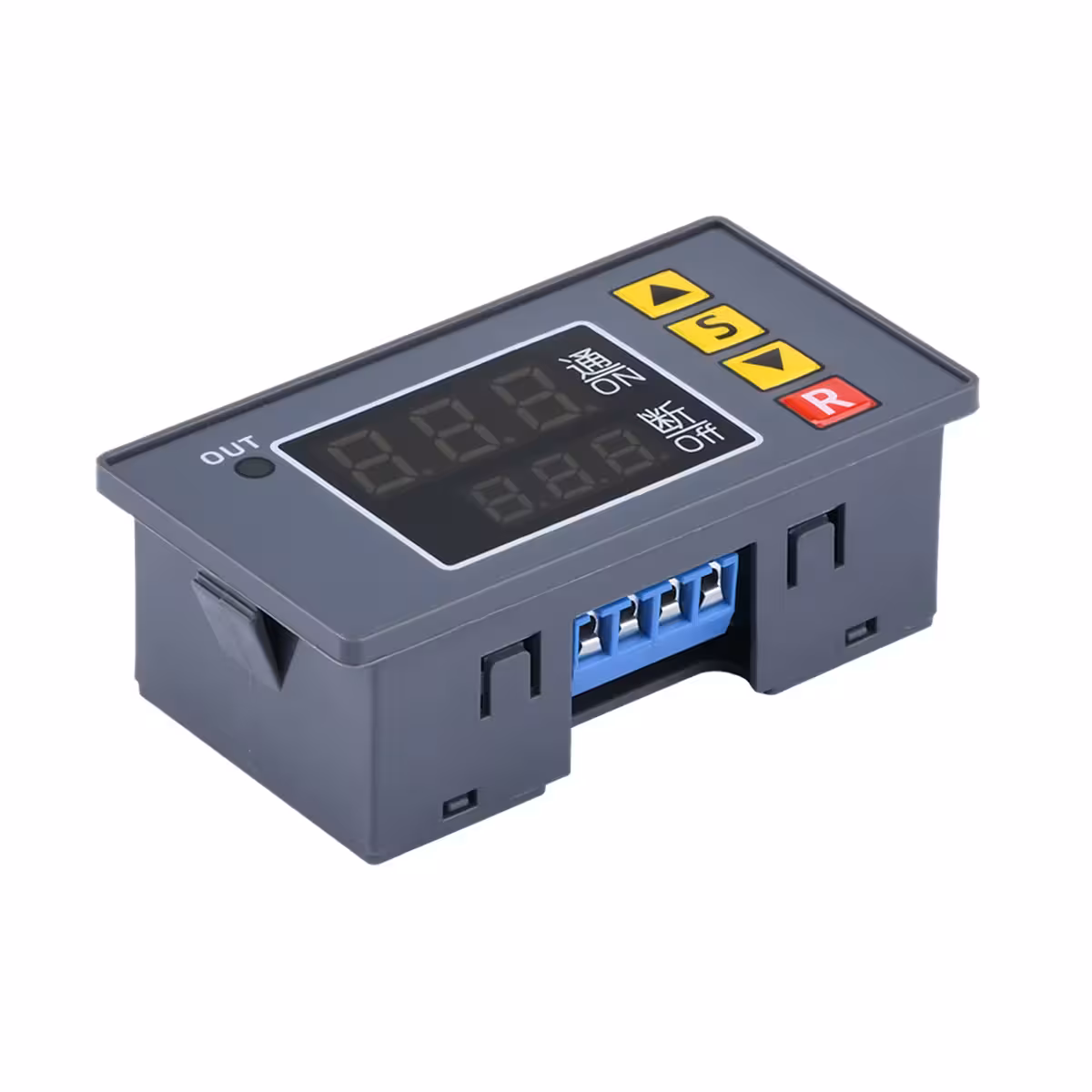

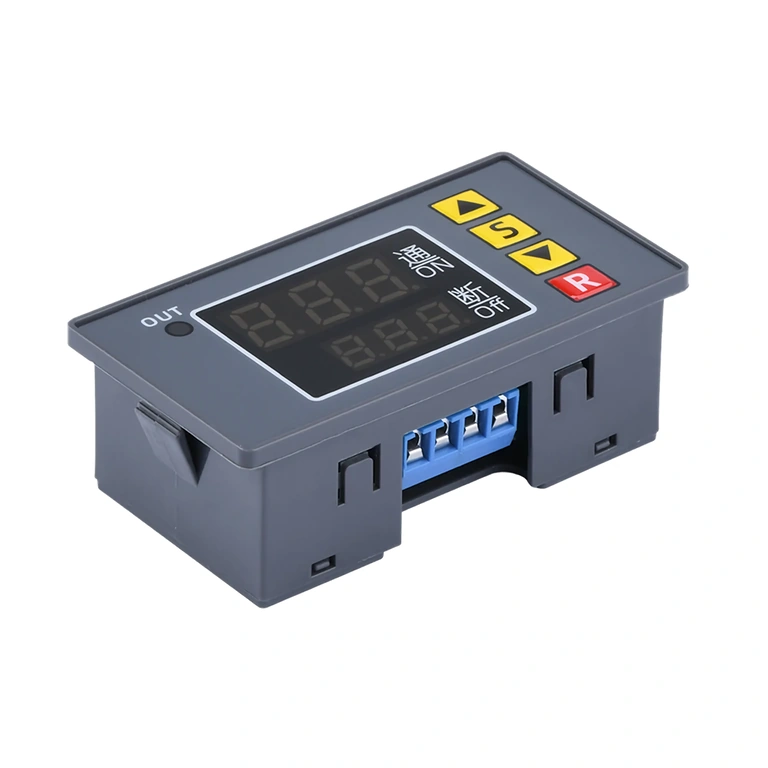

- Κρατήστε πατημένο το κουμπί S για 6 δευτερόλεπτα για να εισέλθετε στο μενού προγραμματισμού.
- Πατήστε σύντομα το S για να πλοηγηθείτε στους κωδικούς P0–P5: P0 = μονάδα χρόνου ON, P1 = μονάδα χρόνου OFF, P2 = προτεραιότητα κύκλου, P3 = αριθμός κύκλων, P4 = τρόπος ενεργοποίησης, P5 = κλείδωμα πλήκτρων.
- Χρησιμοποιήστε τα κουμπιά ▲ και ▼ για να αλλάξετε την τιμή κάθε παραμέτρου.
- Κάντε διπλό κλικ στο S για να ορίσετε διαδοχικά τον χρόνο λειτουργίας (ON) και τον χρόνο παύσης (OFF).
- Αν δεν πατήσετε κανένα κουμπί για 6 δευτερόλεπτα, οι ρυθμίσεις αποθηκεύονται αυτόματα στη μνήμη.
- Στην αυτόματη λειτουργία (P4=ON), ο κύκλος ξεκινά αμέσως μετά την τροφοδοσία.
- Στη χειροκίνητη λειτουργία (P4=OFF), πατήστε το κουμπί R ή ενεργοποιήστε την εξωτερική θύρα για να ξεκινήσει ο κύκλος.
- Παράδειγμα επαναλαμβανόμενου κύκλου: ON=10s, OFF=5s, P3=OFF → συνεχής λειτουργία με εναλλαγή χωρίς διακοπή.
- Παράδειγμα καθυστέρησης έναρξης: ON=0, OFF=10s → ενεργοποίηση μετά από 10 δευτερόλεπτα από την τροφοδοσία.
Περιεχόμενα Συσκευασίας

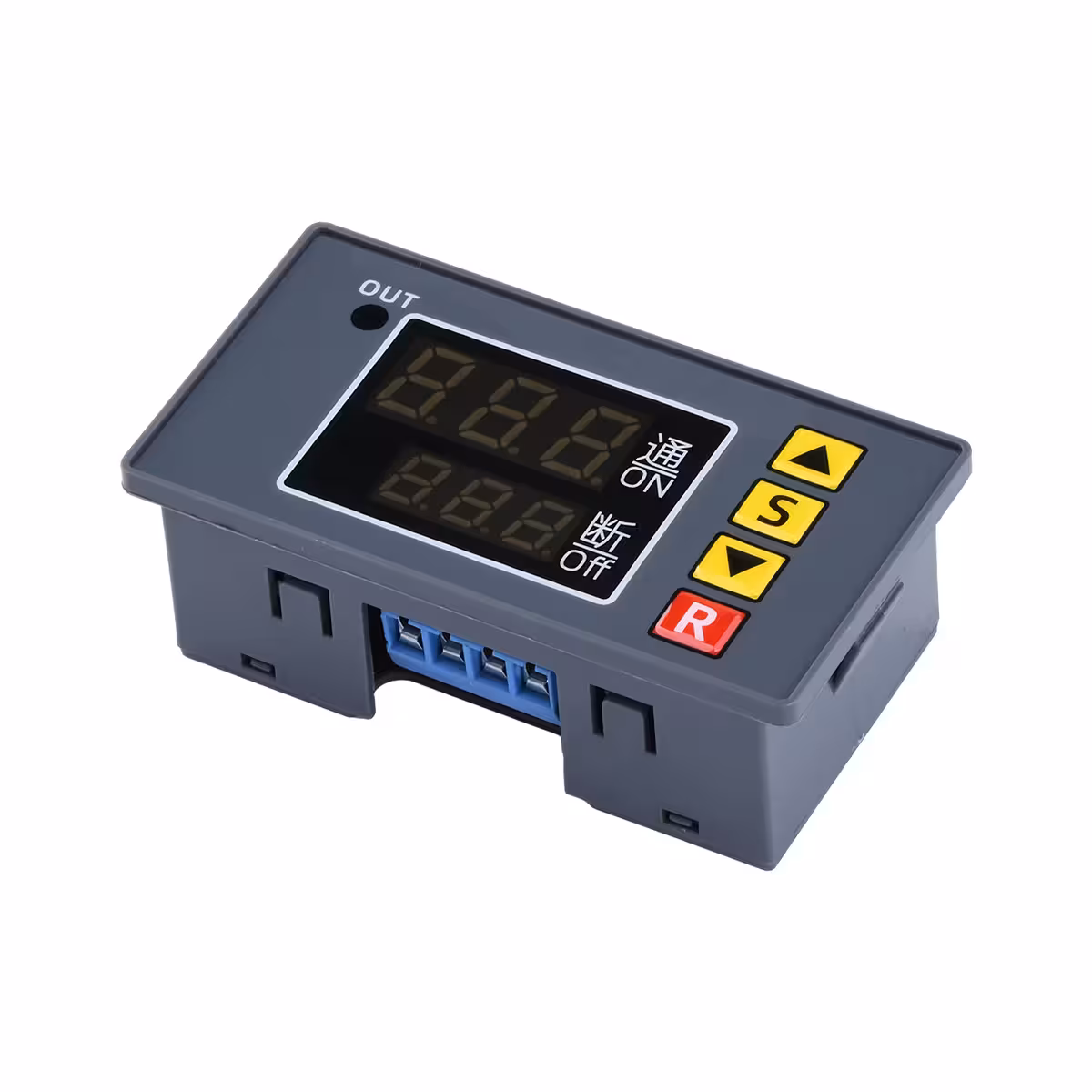

- 1 × Προγραμματιζόμενη μονάδα κυκλικού ρελέ χρόνου 24V DC
Συχνές Ερωτήσεις
Μπορώ να τροφοδοτήσω αυτό το ρελέ με 12V ή 230V;
Όχι. Η μονάδα έχει σχεδιαστεί αυστηρά για 24V DC. Οποιαδήποτε άλλη τάση μπορεί να προκαλέσει μόνιμη βλάβη στο κύκλωμα.
Τι μέγιστο φορτίο μπορώ να συνδέσω στην έξοδο του ρελέ;
Έως 10A στην επαφή NO. Για μεγαλύτερα φορτία, συνιστάται η χρήση εξωτερικού ρελέ ισχύος (contactor) που θα ελέγχεται από αυτό το ρελέ.
Χάνονται οι ρυθμίσεις σε περίπτωση διακοπής ρεύματος;
Όχι. Η μη πτητική μνήμη διατηρεί όλες τις παραμέτρους (P0–P5, χρόνους ON/OFF) και ο κύκλος συνεχίζει αυτόματα μόλις επανέλθει το ρεύμα.
Πώς ενεργοποιώ τον κύκλο από εξωτερικό αισθητήρα ή μπουτόν;
Ρυθμίστε το P4=OFF και συνδέστε το μπουτόν ή τον αισθητήρα στη θύρα XH-2.45-2P της πλακέτας. Προσοχή: η θύρα απαιτεί κόλληση συνδετήρα ή καλωδίων απευθείας στα pads.
Μπορώ να περιορίσω τον αριθμό των κύκλων λειτουργίας;
Ναι. Η παράμετρος P3 σας επιτρέπει να επιλέξετε μεταξύ άπειρου βρόχου ή καθορισμένου αριθμού από 1 έως 999 κύκλους, μετά τους οποίους το ρελέ σταματά αυτόματα.
