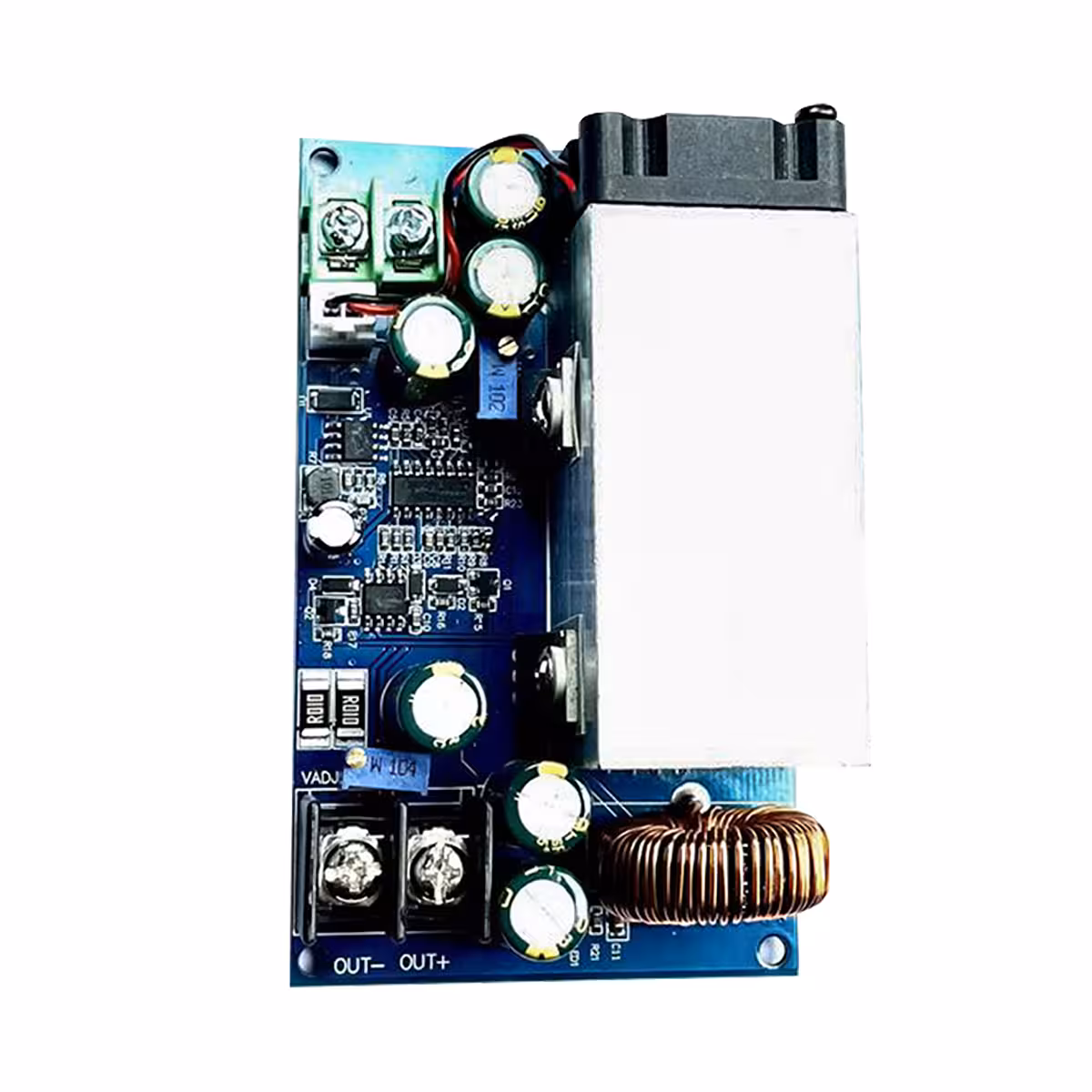

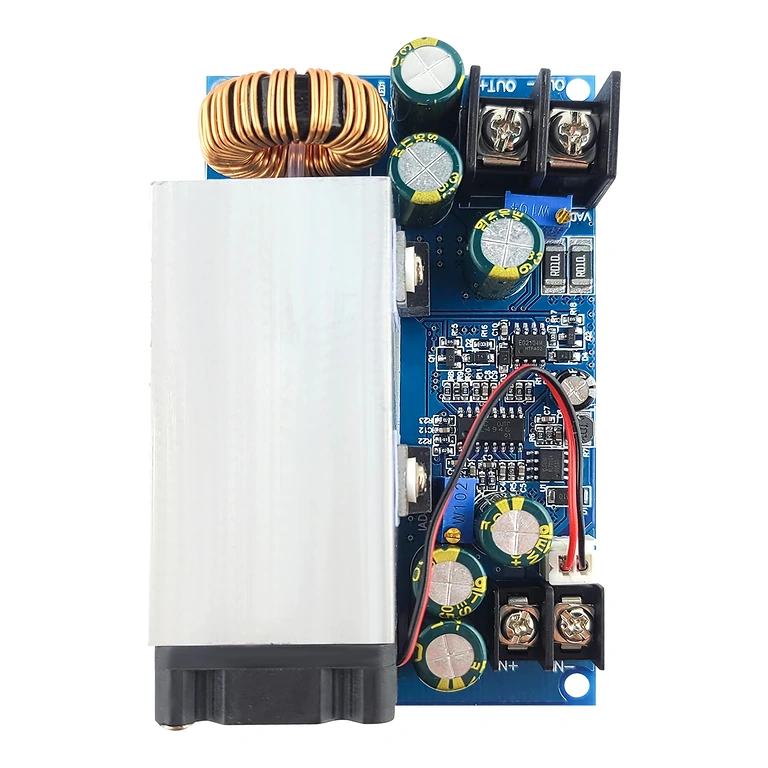

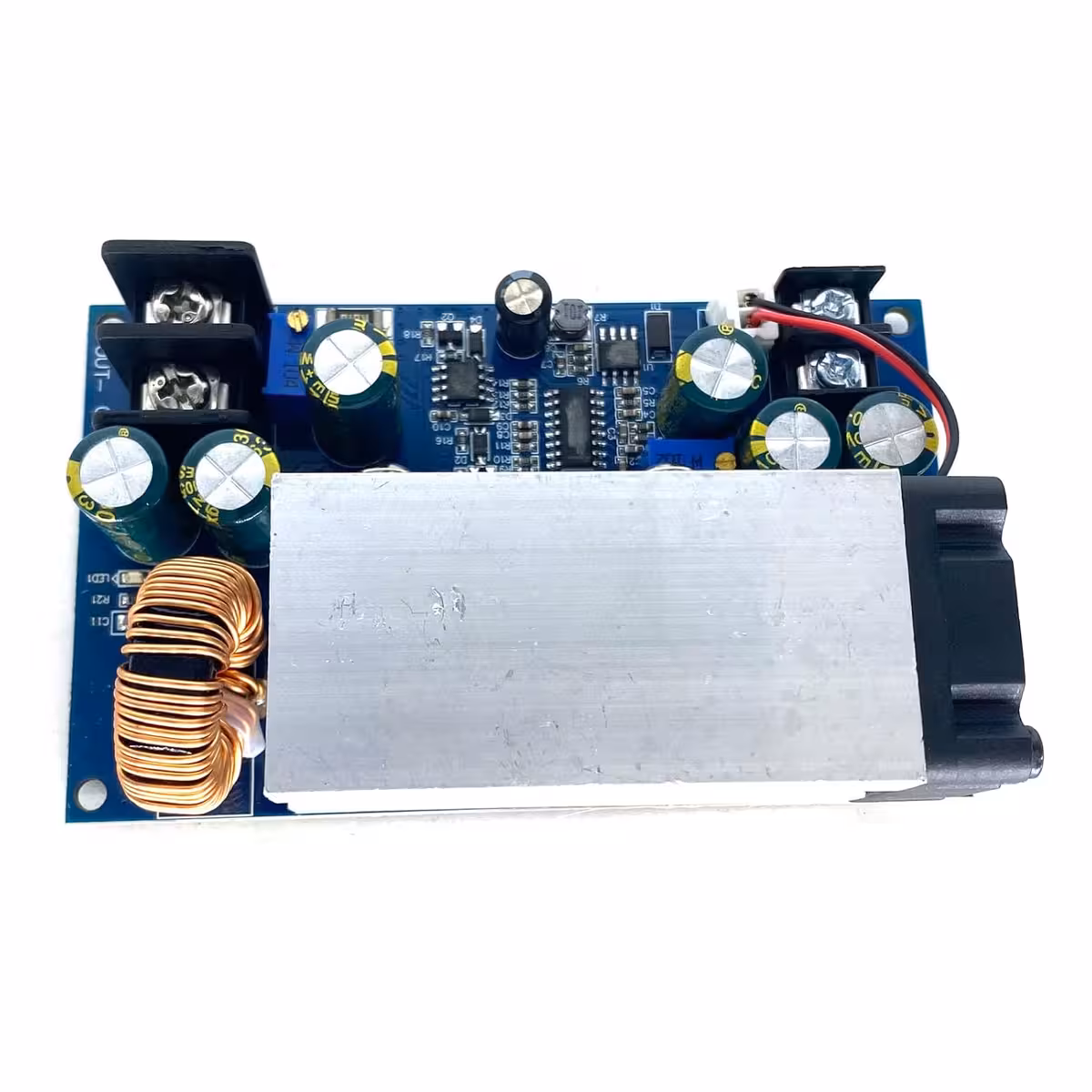

DC-DC Step-Down Μετατροπέας 600W 25A – ακριβής ρύθμιση CV/CC για τροφοδοσία και φόρτιση μπαταριών
Χρειάζεται να μειώσετε μια τάση DC χωρίς απώλειες ενέργειας σε θερμότητα και χωρίς να αγοράζετε ξεχωριστά modules; Ο DC-DC step-down μετατροπέας 600W 25A κάνει ακριβώς αυτό — ελέγχει ανεξάρτητα την τάση και το ρεύμα από μία μόνο συμπαγή συσκευή, με απόδοση που φτάνει το 95%.
Σημείωση: Το module λειτουργεί αποκλειστικά ως step-down (υποβιβασμού τάσης). Η τάση εξόδου πρέπει να είναι πάντα χαμηλότερη από την τάση εισόδου. Δεν περιλαμβάνει προστασία από ανάστροφη πολικότητα.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Διπλή ρύθμιση CV/CC — ελέγχετε την τάση και το ρεύμα ανεξάρτητα, μέσω ενός μόνο module, χωρίς να χρειάζεστε επιπλέον περιοριστή ρεύματος.
- Απόδοση έως 95% — χάνετε λιγότερο από 5% της ενέργειας σε θερμότητα, γεγονός που σημαίνει ότι μπορείτε να εργάζεστε για ώρες χωρίς υπερθέρμανση σε μέτρια φορτία.
- Ευρύ φάσμα εισόδου 12–75V — λειτουργεί με φωτοβολταϊκά πάνελ, ανορθωτές, μπαταρίες αυτοκινήτου ή εργαστηριακά τροφοδοτικά, χωρίς επιπλέον μετασχηματιστές.
- Ρυθμιζόμενη έξοδος 2.5–60V / 1–25A — καλύπτει από την τροφοδοσία ενός Arduino μέχρι τη φόρτιση μιας μπαταρίας 48V ή τον έλεγχο ενός μικρού κινητήρα.
- Ποτενσιόμετρα πολλαπλών στροφών — η ρύθμιση με πολλές στροφές προσφέρει ανώτερη ακρίβεια σε σχέση με τα μοντέλα μίας στροφής, όπου μια μικρή κίνηση αλλάζει τα πάντα.

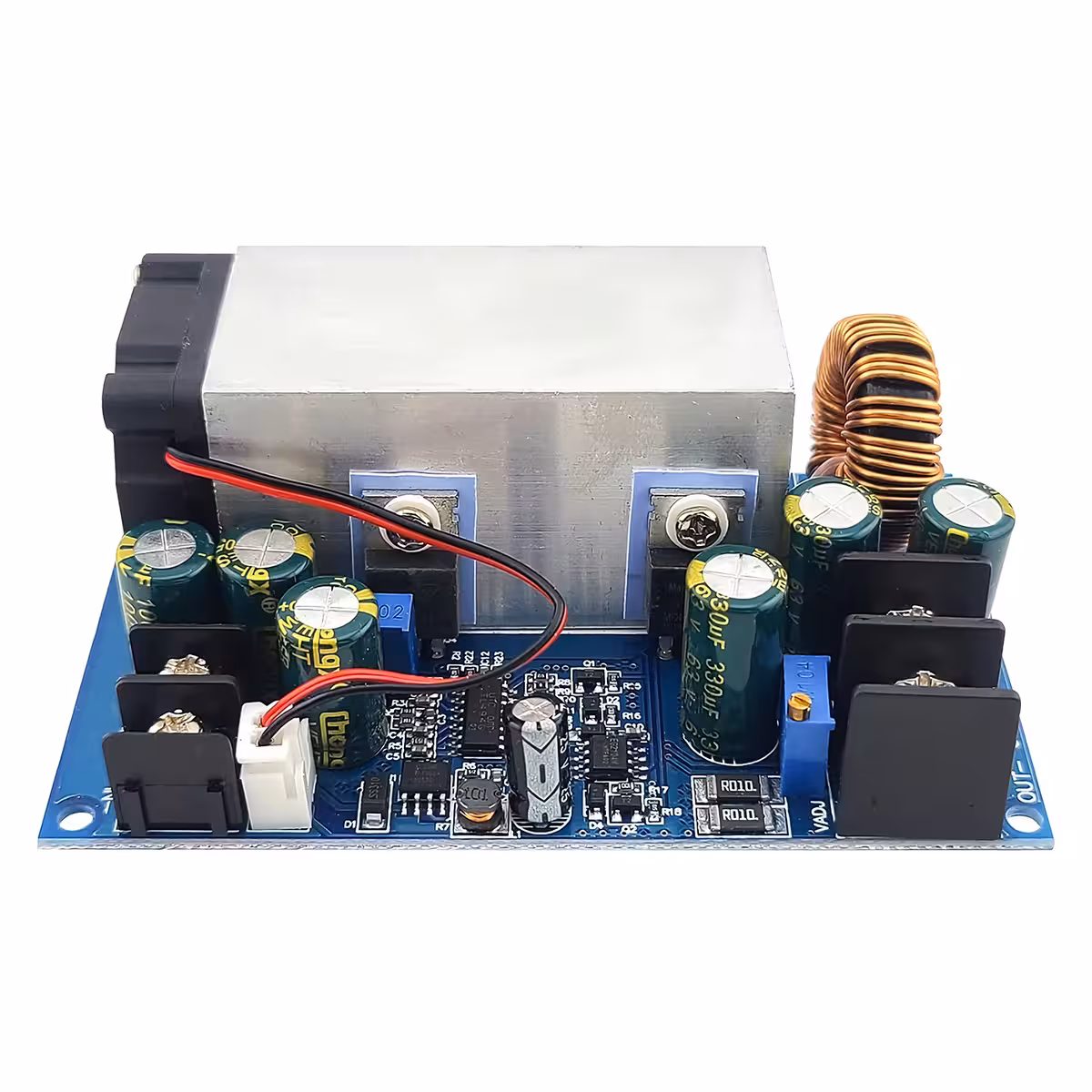

- Μπλε ένδειξη LED — επιβεβαιώνετε οπτικά ότι η έξοδος είναι ενεργή χωρίς να χρησιμοποιείτε πολύμετρο κάθε φορά.
- Συχνότητα μεταγωγής 80 kHz — μειωμένος κυματισμός (ripple) στην έξοδο, μικρότερα εξαρτήματα φιλτραρίσματος, καθαρότερο σήμα για ευαίσθητα φορτία.
Λεπτομέρειες και Απόδοση
Η buck (step-down) τοπολογία με μεταγωγή στα 80 kHz εξασφαλίζει μια καλή ισορροπία μεταξύ απόδοσης και ποιότητας της τάσης εξόδου — ο κυματισμός παραμένει χαμηλός ακόμα και σε υψηλά ρεύματα. Η μέγιστη ισχύς είναι 600W, αλλά για συνεχή χρήση προτείνουμε τον περιορισμό στα 500W, ειδικά χωρίς ενεργή ψύξη. Η ρύθμιση γίνεται μέσω δύο ποτενσιομέτρων πολλαπλών στροφών — VIADJ για την τάση και IADJ για το ρεύμα — που σας επιτρέπουν να ρυθμίζετε με ακρίβεια, χωρίς απότομες μεταβολές. Η προστασία βραχυκυκλώματος λειτουργεί μέσω αυτόματου περιορισμού σε λειτουργία CC, χωρίς να απενεργοποιείται πλήρως το module. Προσοχή: για επαγωγικά φορτία (κινητήρες, πηνία, ρελέ), η τοποθέτηση μιας διόδου Schottky anti-reflux στην έξοδο είναι υποχρεωτική.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Μέγιστη ισχύς | 600W (500W προτεινόμενη συνεχή) |
| Ρεύμα εξόδου | 1–25A ρυθμιζόμενο |
| Τάση εισόδου | 12–75V DC |
| Τάση εξόδου | 2.5–60V DC (αποκλειστικά step-down) |
| Τρόποι λειτουργίας | CV (σταθερή τάση) / CC (σταθερό ρεύμα) |
| Απόδοση | Έως 95% |
| Συχνότητα μεταγωγής | 80 kHz |
| Ένδειξη κατάστασης | Μπλε LED (ενεργή τάση εξόδου) |
| Προστασία βραχυκυκλώματος | Αυτόματος περιορισμός ρεύματος (CC) |
| Προστασία πολικότητας | Δεν περιλαμβάνεται |
| Συμβατές εφαρμογές | Μπαταρίες, μικροί κινητήρες, ηλεκτρονικά modules, ρυθμιζόμενα τροφοδοτικά |
Οδηγίες Προγραμματισμού και Χρήσης

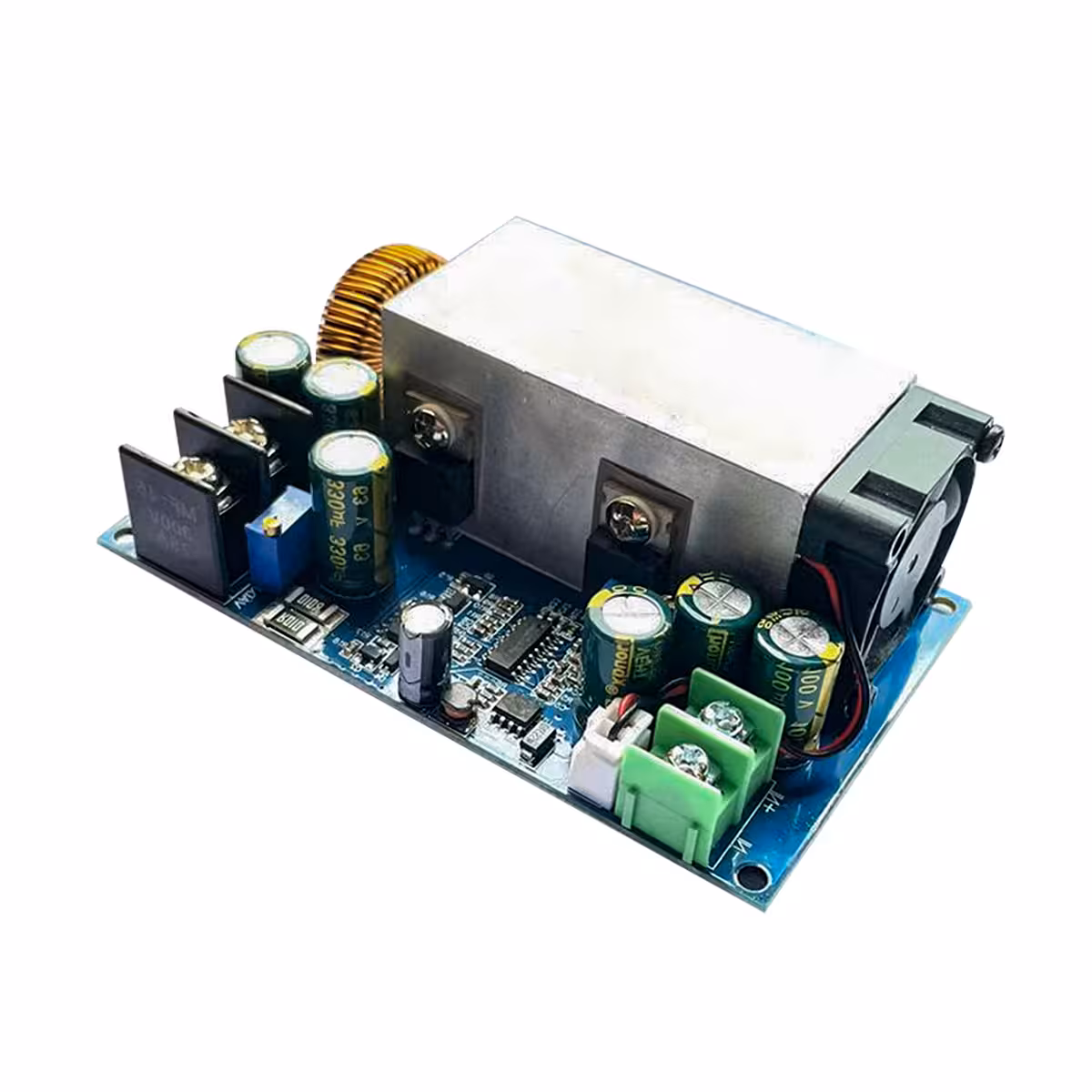

- Συνδέστε το τροφοδοτικό στην είσοδο τηρώντας την πολικότητα (+ και −)· ελέγξτε με ένα πολύμετρο πριν την ενεργοποίηση.

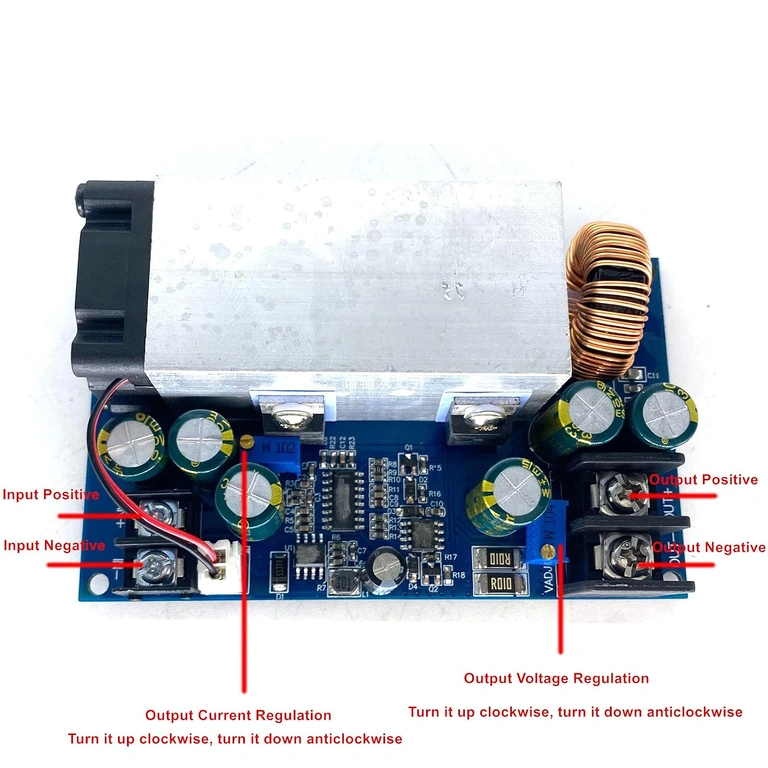

- Ρυθμίστε το IADJ στο ελάχιστο: περιστρέψτε πλήρως αριστερόστροφα (περίπου 10 στροφές) πριν συνδέσετε το φορτίο.
- Ρυθμίστε το VIADJ: δεξιόστροφα για να αυξήσετε την τάση εξόδου, αριστερόστροφα για να τη μειώσετε. Επιβεβαιώστε την τιμή με το πολύμετρο.
- Συνδέστε το φορτίο και στη συνέχεια αυξήστε σταδιακά το IADJ μέχρι την επιθυμητή τιμή ρεύματος, παρακολουθώντας με το αμπερόμετρο.
- Μη συνδέετε τη γείωση εισόδου απευθείας με τη γείωση εξόδου χωρίς να γνωρίζετε το κύκλωμα της συσκευής που τροφοδοτείτε.
- Για επαγωγικά φορτία (κινητήρες, πηνία), τοποθετήστε μια δίοδο Schottky anti-reflux παράλληλα με το φορτίο, με την κάθοδο προς το θετικό.
- Για φορτία κοντά στα 500W, εξασφαλίστε ενεργή ψύξη (ανεμιστήρα) για να διατηρήσετε τη θερμοκρασία σε ασφαλή επίπεδα.
Περιεχόμενα Συσκευασίας
- 1 × DC-DC Step-Down Module 600W 25A CV/CC
Συχνές Ερωτήσεις
Μπορώ να χρησιμοποιήσω αυτόν τον μετατροπέα για να αυξήσω την τάση;
Όχι. Το module λειτουργεί αποκλειστικά σε κατάσταση step-down (υποβιβασμού). Η τάση εξόδου πρέπει να είναι πάντα χαμηλότερη από την τάση εισόδου. Για step-up μετατροπή χρειάζεστε έναν boost converter.
Τι συμβαίνει αν αντιστρέψω την πολικότητα στην είσοδο;
Το module δεν διαθέτει προστασία από ανάστροφη πολικότητα. Η λανθασμένη σύνδεση μπορεί να προκαλέσει μόνιμη βλάβη στα εσωτερικά εξαρτήματα. Ελέγχετε πάντα την πολικότητα με ένα πολύμετρο πριν την τροφοδοσία.
Είναι υποχρεωτική η δίοδος anti-reflux κατά τη φόρτιση μπαταριών;
Ναι. Χωρίς αυτήν, το ρεύμα μπορεί να κυκλοφορήσει αντίστροφα μέσω του module όταν η πηγή αποσυνδεθεί, καταστρέφοντας τα εσωτερικά τρανζίστορ. Χρησιμοποιήστε μια δίοδο Schottky κατάλληλη για το ρεύμα λειτουργίας.
Μπορώ να τροφοδοτήσω κινητήρες DC απευθείας από αυτό το module;
Ναι, με μια δίοδο Schottky anti-reflux τοποθετημένη παράλληλα με τον κινητήρα. Το ρεύμα εκκίνησης δεν πρέπει να υπερβαίνει τα 25A και η συνεχής ισχύς πρέπει να παραμένει κάτω από τα 500W.
Πότε χρειάζομαι επιπλέον ψύξη;
Για φορτία άνω των 300W ή σε περιβάλλοντα με υψηλή θερμοκρασία, τοποθετήστε έναν ανεμιστήρα πάνω από το module. Χωρίς εξαναγκασμένη ψύξη, η θερμοκρασία των εξαρτημάτων αυξάνεται γρήγορα και η διάρκεια ζωής μειώνεται σημαντικά.
