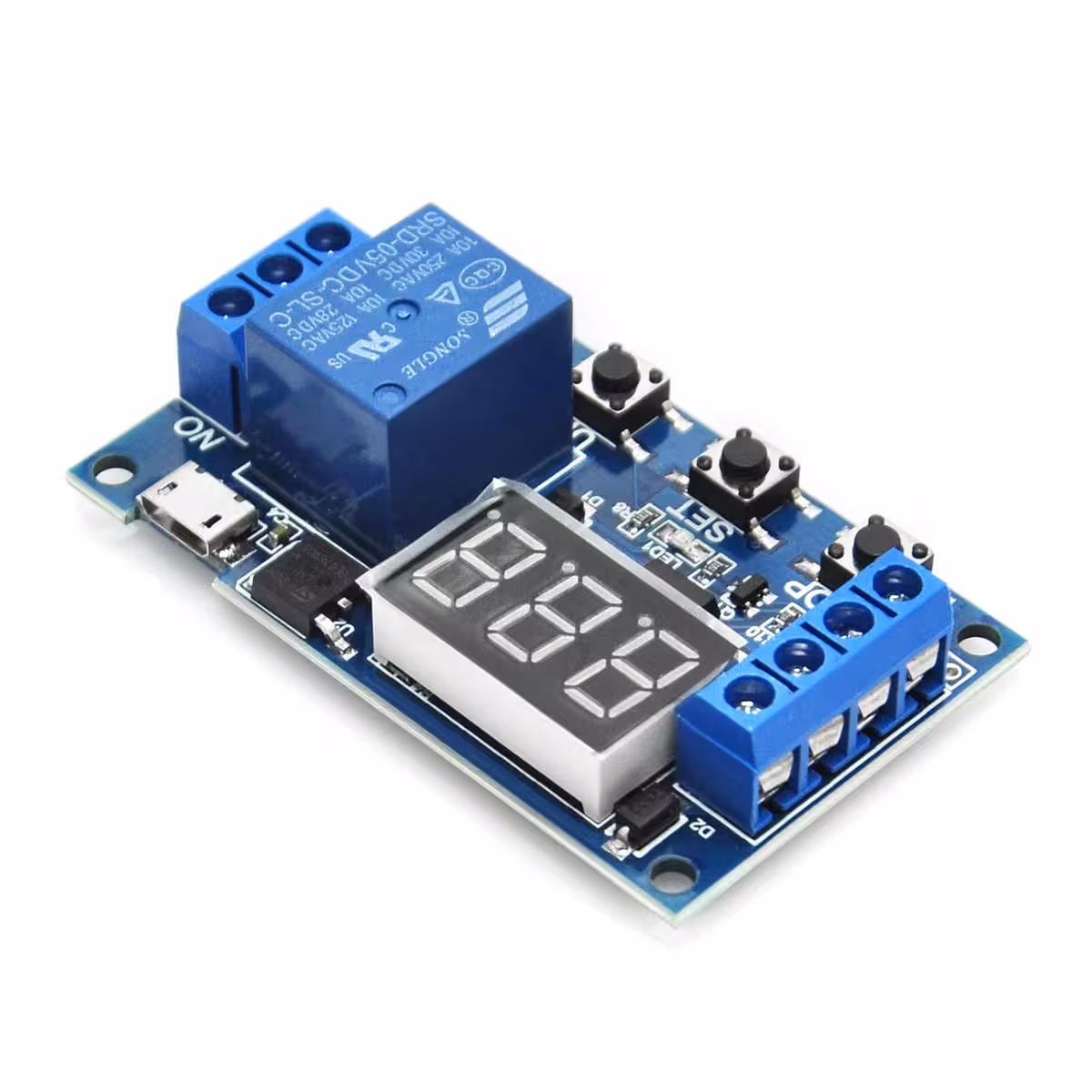

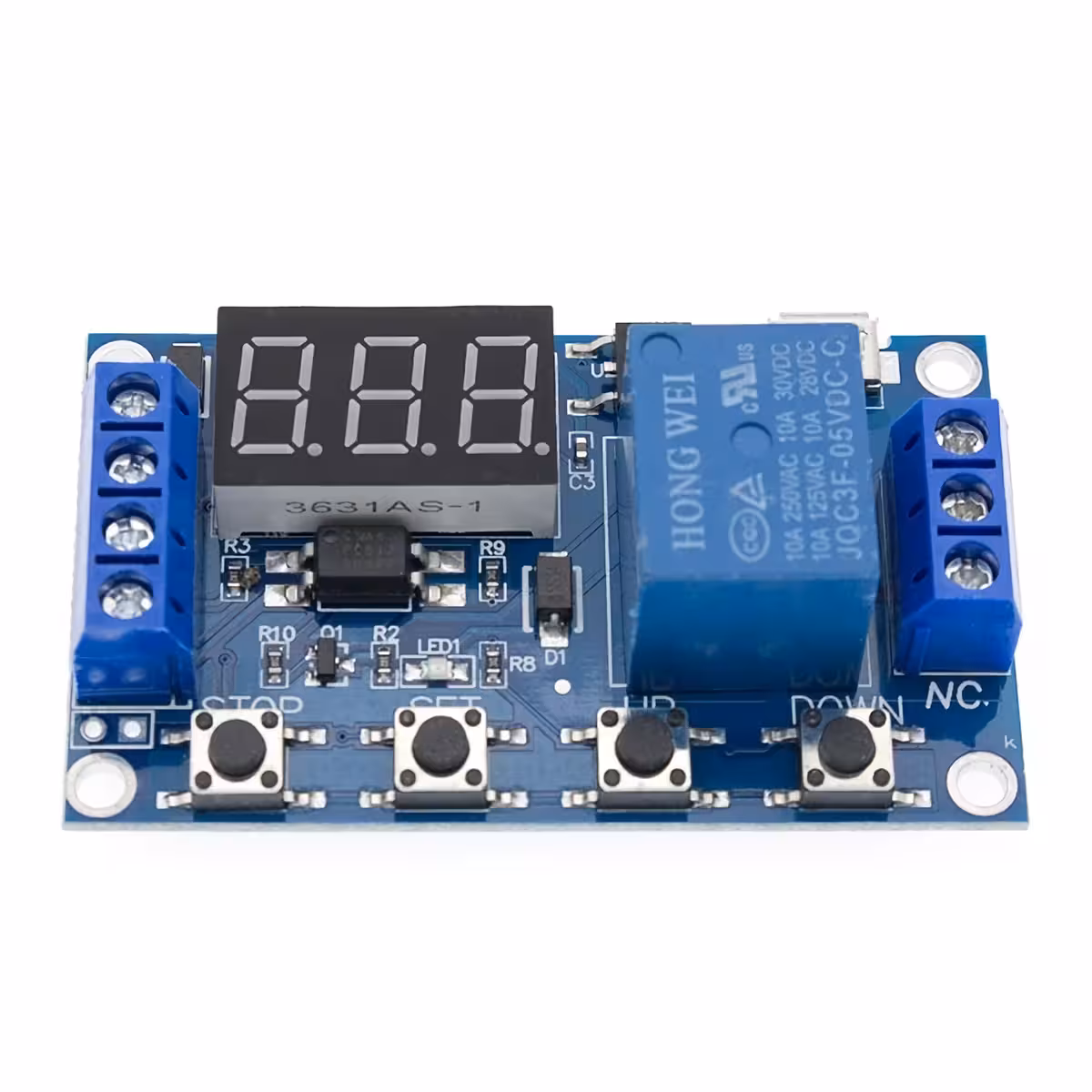

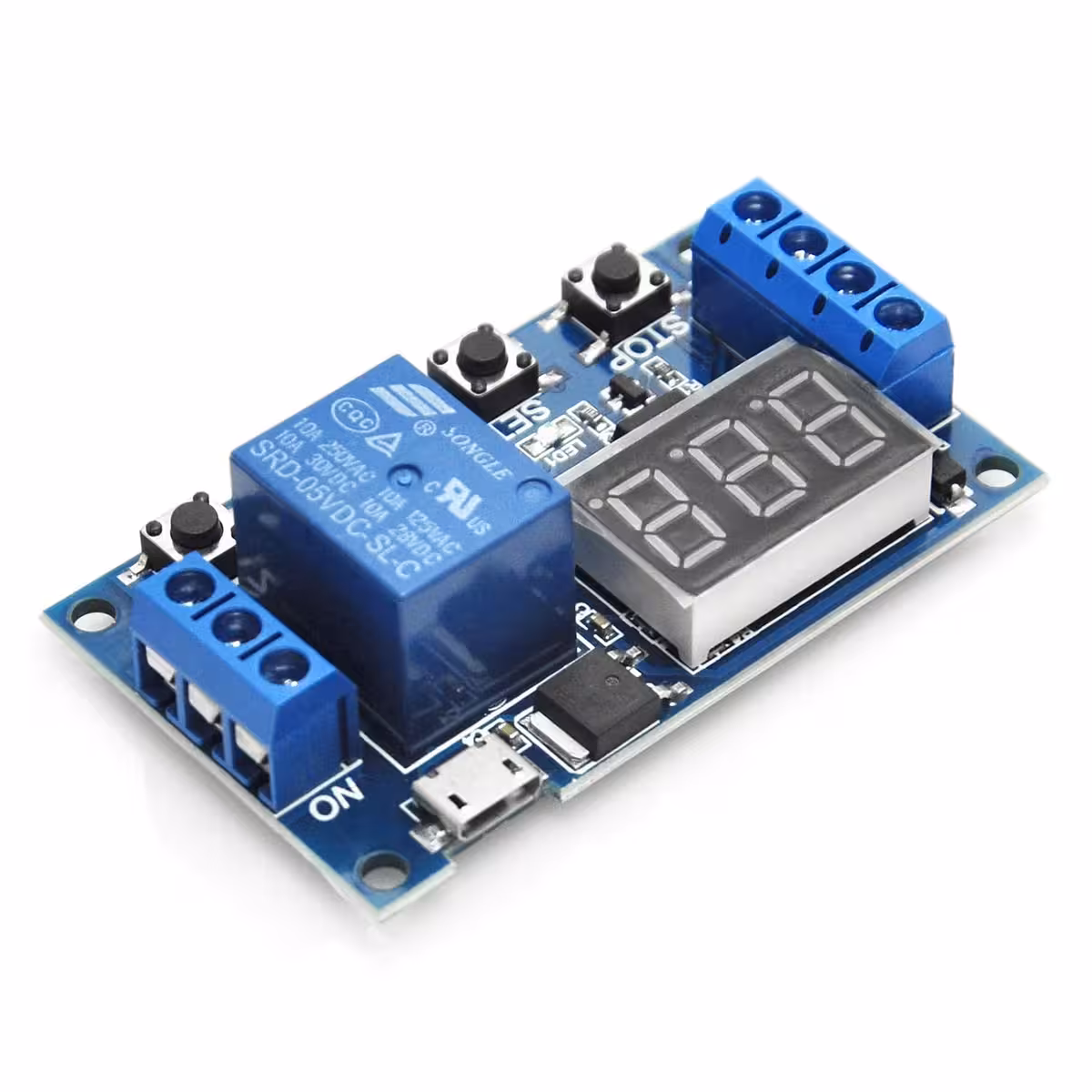

Προγραμματιζόμενη μονάδα ρελέ χρονοκαθυστέρησης με οθόνη — ακριβής μεταγωγή από 0.1 δευτερόλεπτο έως 999 λεπτά
Χρειάζεται να ενεργοποιήσετε μια αντλία ακριβώς μετά από 30 δευτερόλεπτα, να ρυθμίσετε έναν ανεμιστήρα να λειτουργεί σε σταθερά διαστήματα ή να δώσετε ένα σήμα ακριβούς διάρκειας από ένα Arduino; Χωρίς έναν εξειδικευμένο χρονοδιακόπτη, καταλήγετε συχνά σε αυτοσχέδιες λύσεις που δεν είναι αξιόπιστες. Η προγραμματιζόμενη μονάδα ρελέ με οθόνη δίνει τη λύση άμεσα, προσφέροντας τέσσερις παραμετροποιήσιμες λειτουργίες και ρυθμιζόμενο εύρος χρόνου από 0.1 δευτερόλεπτο έως 999 λεπτά.
Σημείωση: Οι επαφές του ρελέ είναι παθητικές και εκτεθειμένες. Η καλωδίωση σε τάσεις 220VAC πρέπει να πραγματοποιείται αποκλειστικά από εξειδικευμένο τεχνικό προσωπικό.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Απομόνωση μέσω optocoupler — το κύκλωμα ελέγχου και το κύκλωμα ισχύος είναι πλήρως ηλεκτρικά διαχωρισμένα, προστατεύοντας το Arduino ή το PLC σας από αιχμές τάσης σε επαγωγικά φορτία.
- 4 λειτουργίες (P1–P4) — από έναν απλό παλμό σταθερής διάρκειας έως επαναλαμβανόμενους κύκλους ON/OFF με ρυθμιζόμενο αριθμό επαναλήψεων, χωρίς να απαιτείται επιπλέον κώδικας.
- Επιλέξιμη ανάλυση χρόνου σε τρία επίπεδα — εναλλαγή μεταξύ 0.1s, 1s και 1min με το πάτημα ενός κουμπιού, χωρίς να χρειάζεται επαναφορά των υπόλοιπων ρυθμίσεων.
- Ψηφιακή οθόνη με αμφίδρομη μέτρηση — παρακολουθήστε σε πραγματικό χρόνο τον χρόνο που πέρασε ή τον χρόνο που απομένει, μαζί με την ένδειξη κατάστασης του ρελέ.
- Μόνιμη μνήμη — όλες οι ρυθμίσεις αποθηκεύονται και παραμένουν ενεργές ακόμα και μετά από διακοπή της τροφοδοσίας.
- Διπλή τροφοδοσία — σύνδεση είτε μέσω MicroUSB 5V (από power bank ή φορτιστή) είτε μέσω ακροδεκτών στα 6–30V DC για ενσωμάτωση σε βιομηχανικούς πίνακες.
- Συμπαγείς διαστάσεις 62 × 38 × 17 mm — χωράει σε κάθε DIY κατασκευή ή πίνακα ελέγχου χωρίς να καταλαμβάνει περιττό χώρο.
Λεπτομέρειες και Απόδοση
Το ρελέ των 5A καλύπτει φορτία έως 30V DC ή 220V AC — ιδανικό για μικρά μοτέρ, αντλίες, ηλεκτροβάνες ή οικιακές συσκευές μέσης ισχύος. Η απομόνωση μέσω optocoupler κάνει τη διαφορά σε περιβάλλοντα με υψηλό ηλεκτρικό θόρυβο, διασφαλίζοντας ότι ο μικροελεγκτής σας δεν θα επηρεαστεί από αιχμές τάσης.
Οι τέσσερις προγραμματιζόμενες λειτουργίες (P1–P4) καλύπτουν ποικίλα σενάρια χωρίς την ανάγκη εξωτερικής λογικής. Η παράμετρος LOP στη λειτουργία P3 ελέγχει τον αριθμό των κύκλων ON/OFF — αν οριστεί στο 0, ο κύκλος εκτελείται επ’ αόριστον. Το κουμπί STOP λειτουργεί ως άμεση διακοπή έκτακτης ανάγκης, ανεξάρτητα από την κατάσταση του χρονοδιακόπτη.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση τροφοδοσίας | 5V MicroUSB ή 6–30V DC στους ακροδέκτες |
| Σήμα ενεργοποίησης (trigger) | High Level 3–24V DC |
| Τύπος απομόνωσης | Optocoupler |
| Μέγιστο ρεύμα μεταγωγής | 5A στα 30V DC ή 220V AC |
| Ρυθμιζόμενο εύρος χρόνου | 0.1 s – 999 min |
| Επιλέξιμη ανάλυση χρόνου | 0.1 s / 1 s / 1 min (μέσω της υποδιαστολής) |
| Λειτουργίες | P1 – Pulse ON, P2 – Delay then ON, P3 – Loop ON/OFF, P4 – Hold then Delay |
| Οθόνη | Ψηφιακή, μέτρηση πάνω/κάτω + ένδειξη κατάστασης ρελέ |
| Μνήμη παραμέτρων | Μόνιμη (διατηρείται μετά τη διακοπή ρεύματος) |
| Κουμπιά ελέγχου | SET / UP / DOWN / STOP |
| Διαστάσεις | 62 × 38 × 17 mm |
Οδηγίες Προγραμματισμού και Χρήσης

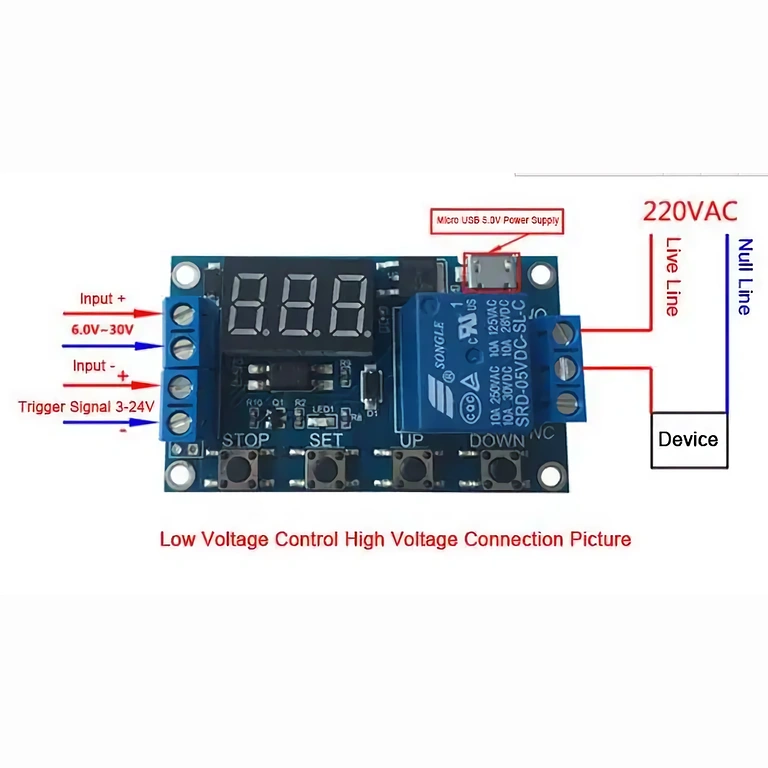

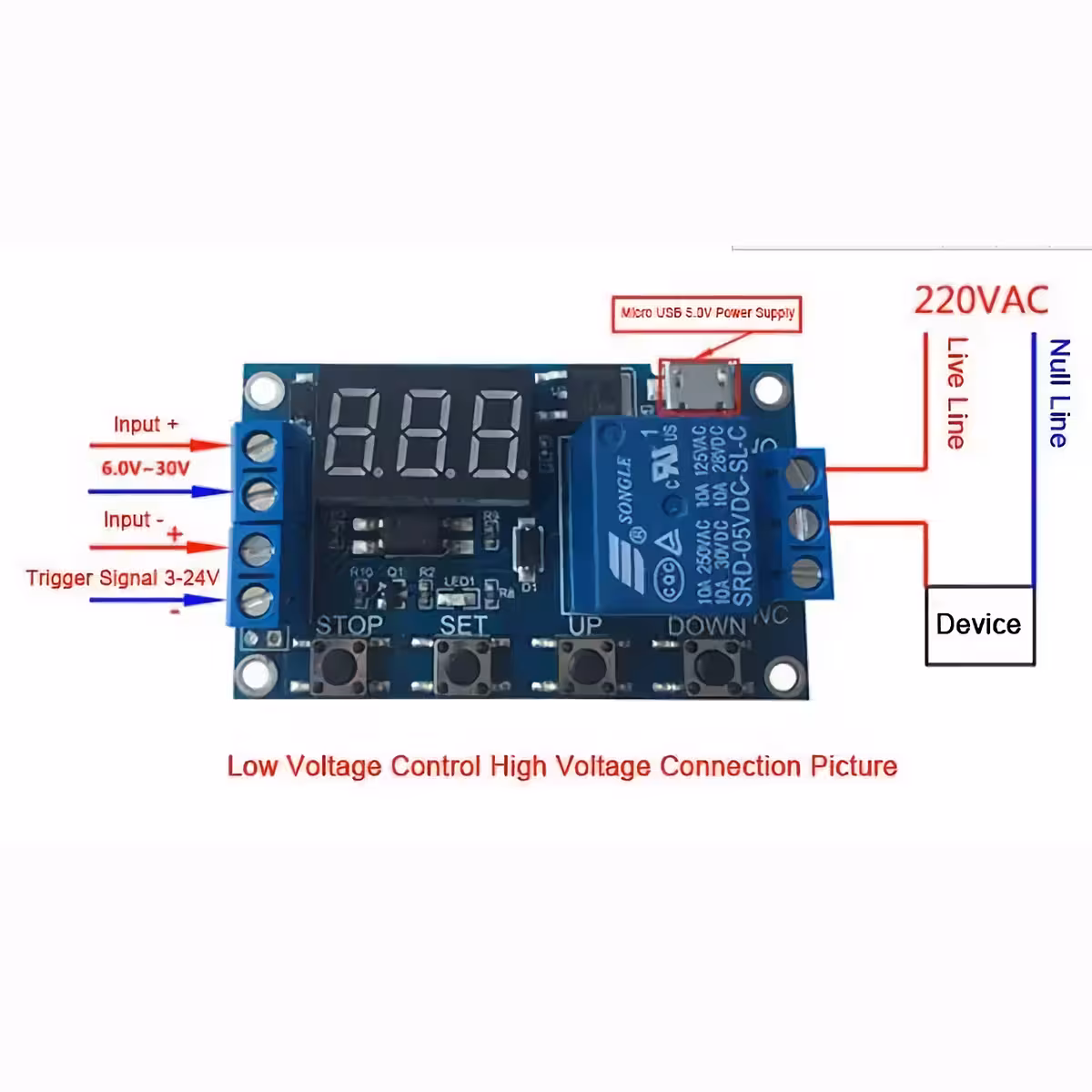

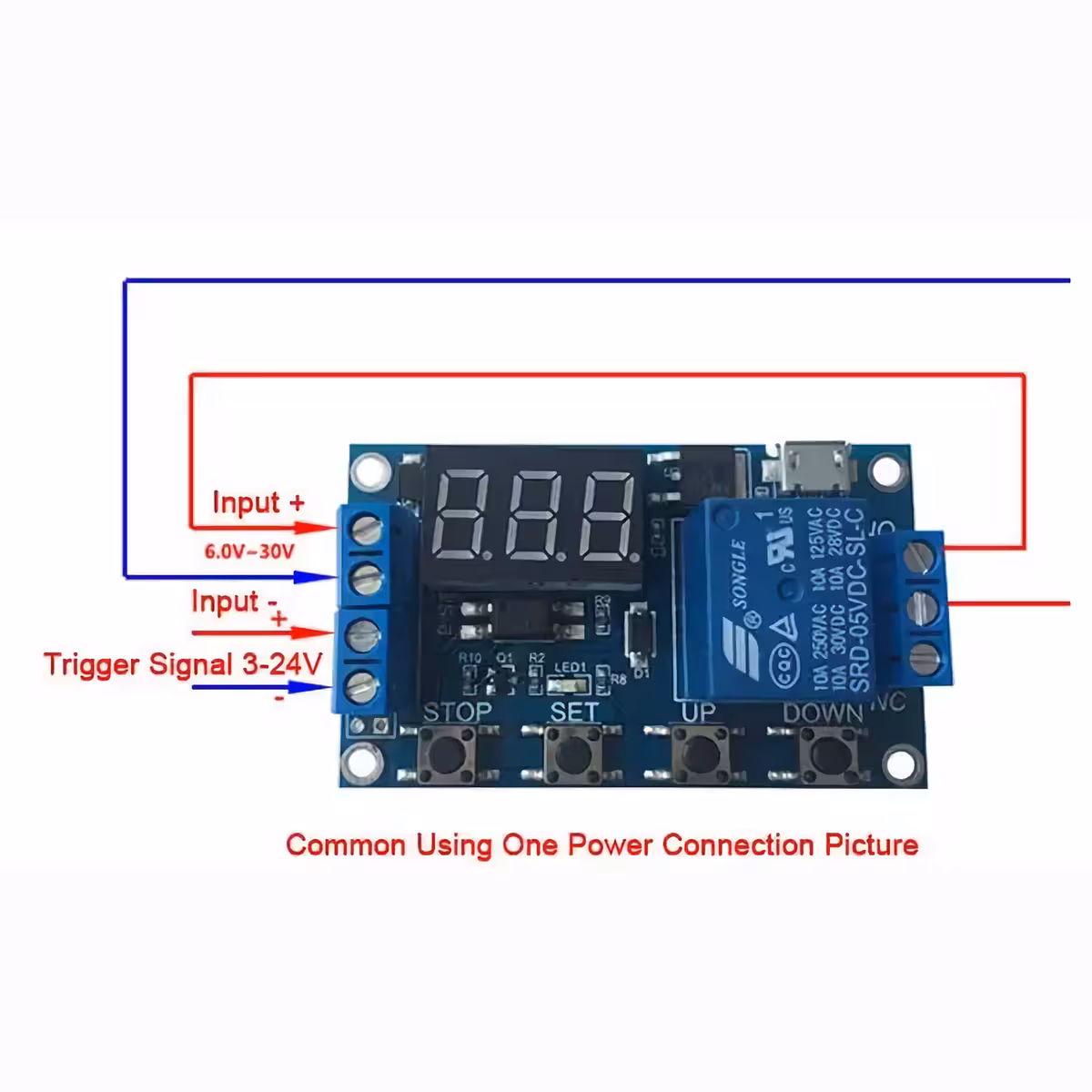

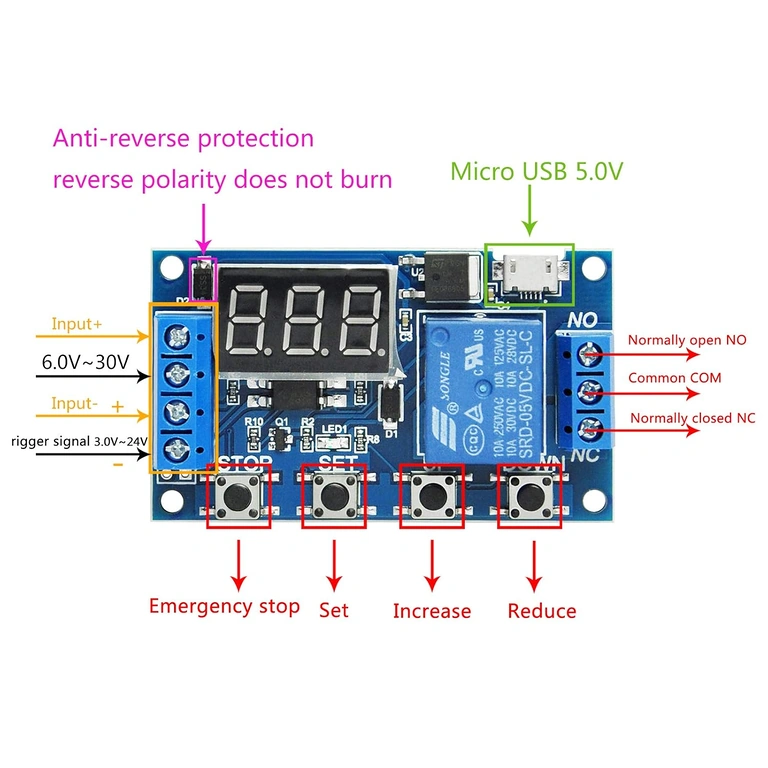

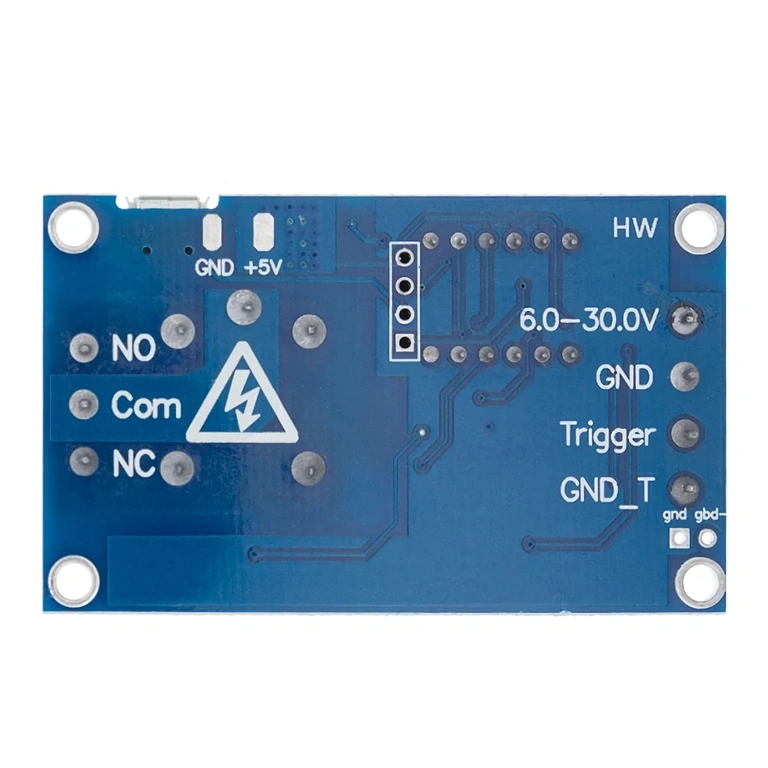

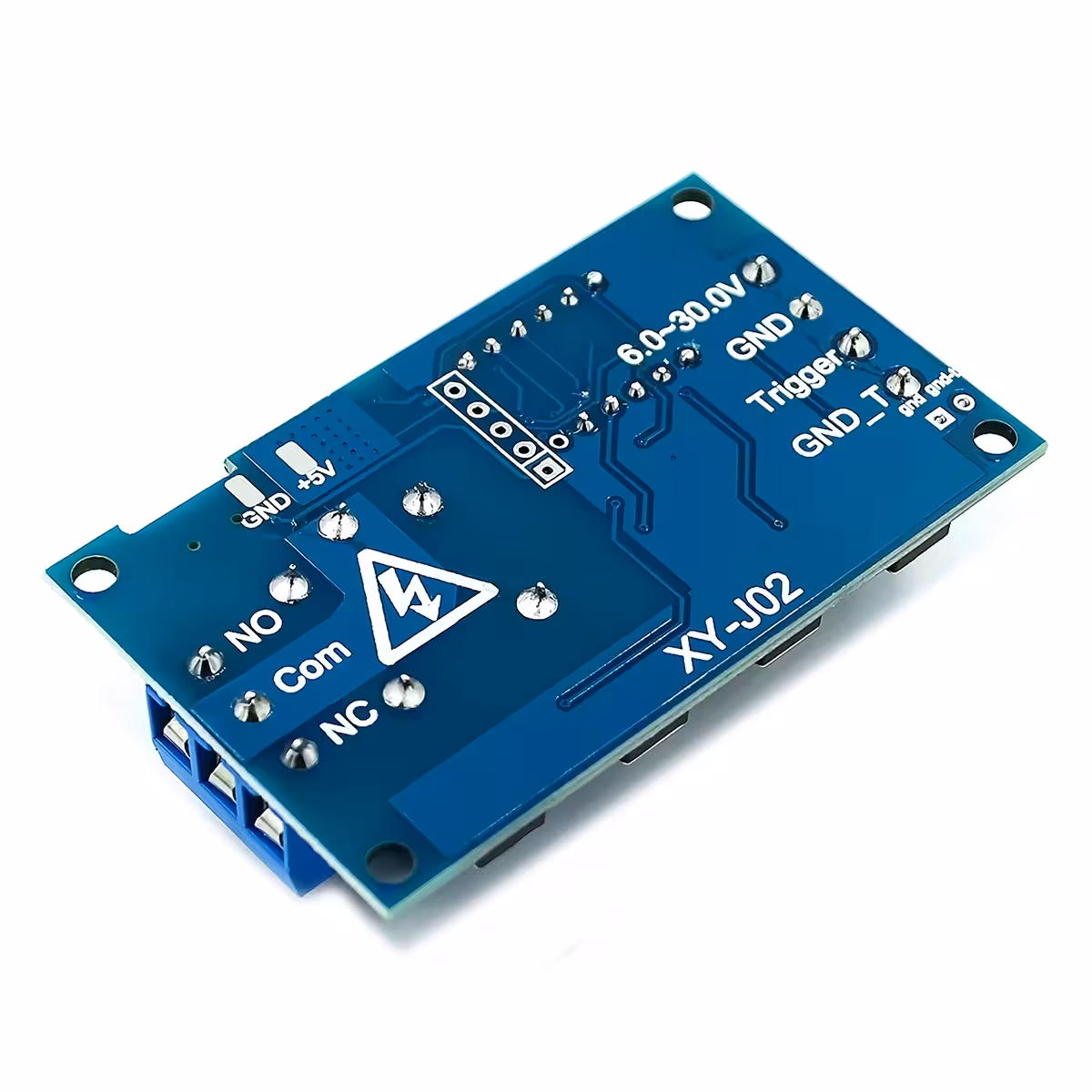

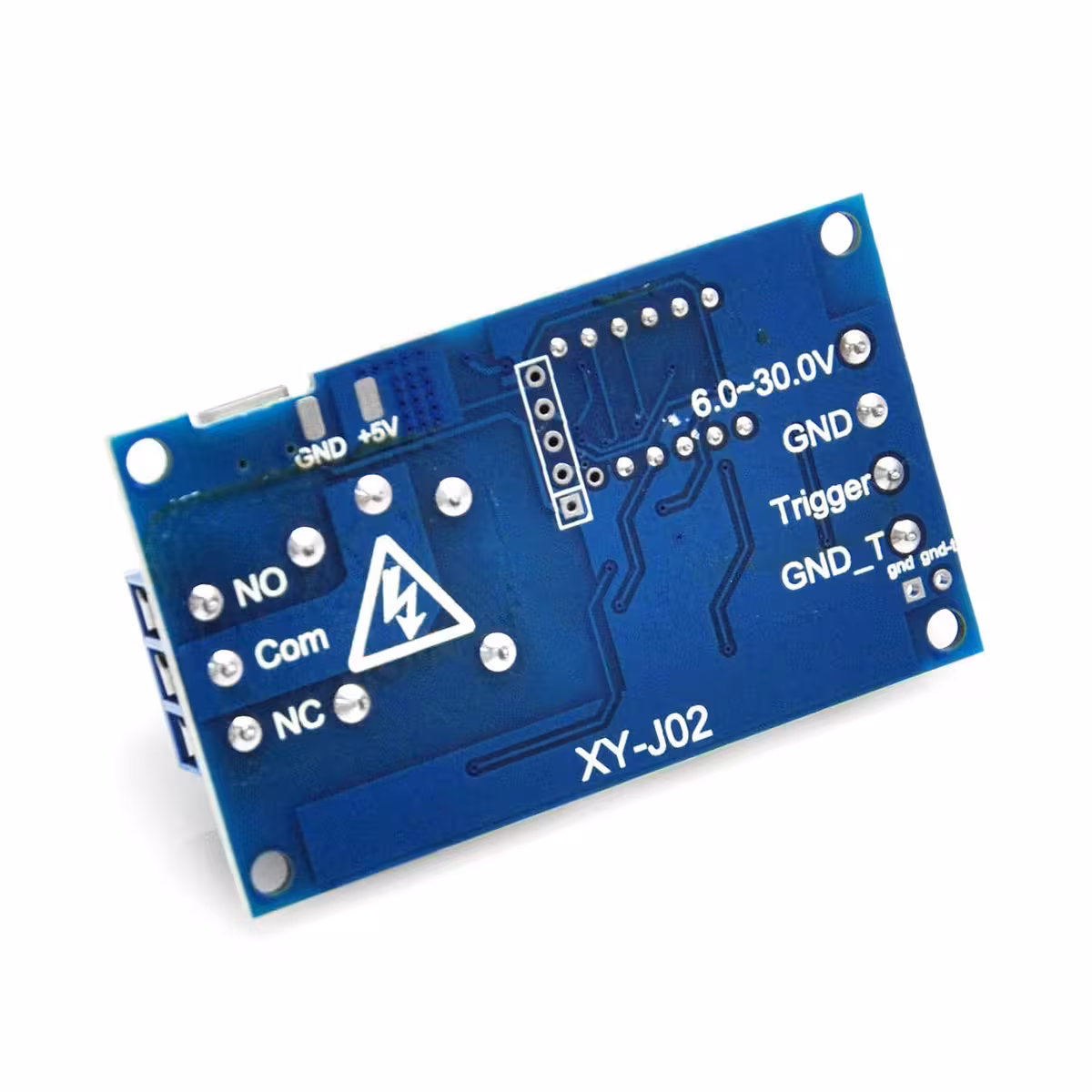

- Συνδέστε την τροφοδοσία: 5V MicroUSB ή 6–30V DC στους ακροδέκτες της μονάδας. Η οθόνη ενεργοποιείται αμέσως.

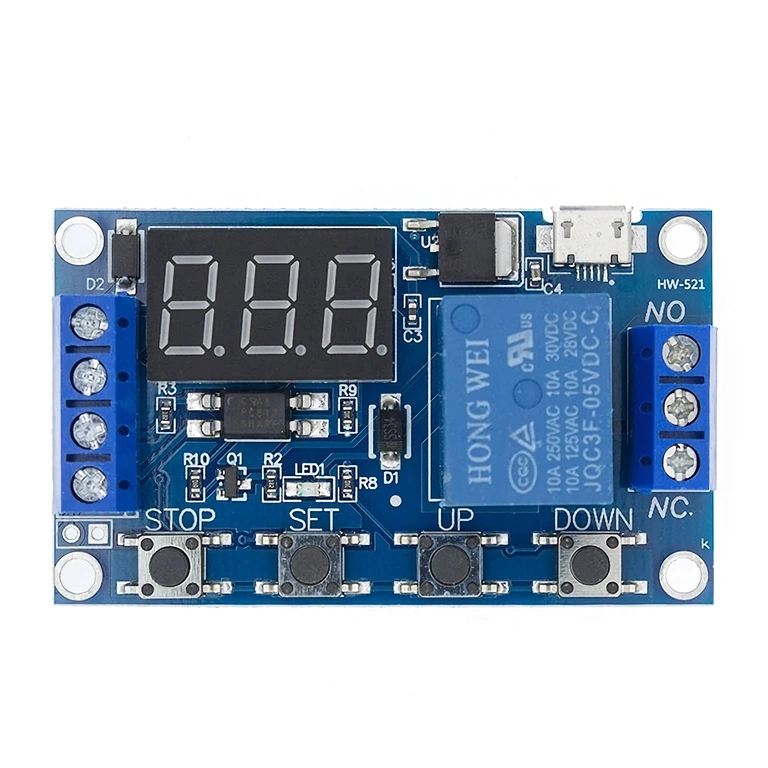

- Κρατήστε πατημένο το κουμπί SET για 2 δευτερόλεπτα για να εισέλθετε στο μενού επιλογής λειτουργίας.
- Χρησιμοποιήστε τα κουμπιά UP και DOWN για να πλοηγηθείτε στις λειτουργίες P1, P2, P3 και P4. Πατήστε σύντομα το SET για να αποκτήσετε πρόσβαση στις παραμέτρους της επιλεγμένης λειτουργίας (OP, CL, LOP).
- Για να αλλάξετε την ανάλυση χρόνου, πατήστε σύντομα το κουμπί STOP στο μενού ρυθμίσεων — η υποδιαστολή μετακινείται μεταξύ των θέσεων 0.1s / 1s / 1min. Παράδειγμα: η τιμή 03.2 αντιστοιχεί σε 3.2 δευτερόλεπτα.
- Αφού εισαγάγετε τις επιθυμητές τιμές, κρατήστε πατημένο το SET για 2 δευτερόλεπτα για να αποθηκεύσετε τη διαμόρφωση και να επιστρέψετε στην κεντρική οθόνη. Οι παράμετροι αποθηκεύονται μόνιμα.
- Το κουμπί STOP στην κεντρική οθόνη ενεργοποιεί/απενεργοποιεί το ρελέ και μπορεί να χρησιμοποιηθεί ως διακόπτης έκτακτης ανάγκης ανά πάσα στιγμή.
Περιεχόμενα Συσκευασίας

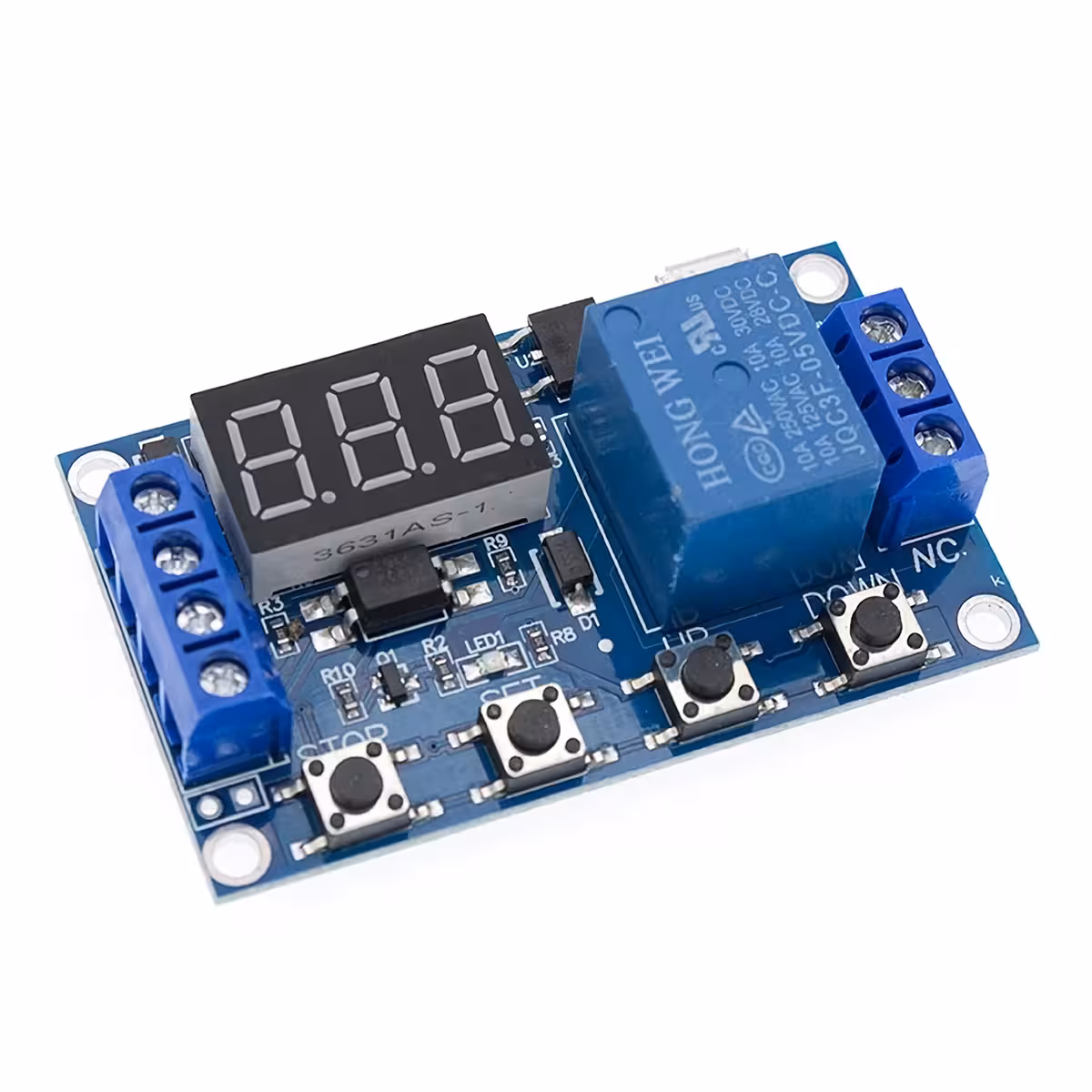

- 1× Προγραμματιζόμενη μονάδα ρελέ χρονοκαθυστέρησης με ψηφιακή οθόνη

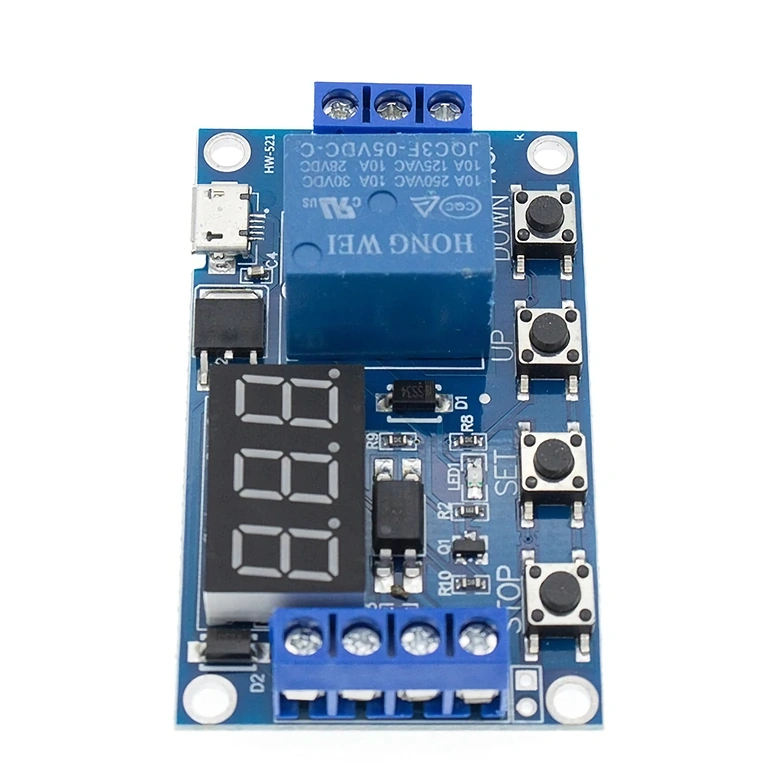

- Ακροδέκτες για τροφοδοσία και έξοδο ρελέ (προεγκατεστημένοι)
- Θύρα MicroUSB για εναλλακτική τροφοδοσία 5V
Συχνές Ερωτήσεις
Μπορώ να τροφοδοτήσω τη μονάδα απευθείας από ένα power bank μέσω MicroUSB;
Ναι. Η θύρα MicroUSB λειτουργεί στα 5V — οποιοδήποτε power bank ή φορτιστής κινητού μπορεί να τροφοδοτήσει τη μονάδα χωρίς πρόβλημα. Ιδιαίτερα χρήσιμο για φορητά DIY projects ή για γρήγορες δοκιμές στον πάγκο εργασίας.
Τι φορτία μπορεί να διαχειριστεί το ρελέ με ασφάλεια;
Το ρελέ υποστηρίζει έως 5A στα 30V DC ή 220V AC. Για κινητήρες ή αντλίες με υψηλό ρεύμα εκκίνησης, προτείνουμε τη χρήση εξωτερικού ρελέ ισχύος (contactor) — το ρελέ της μονάδας θα λειτουργεί ως σήμα ελέγχου και όχι ως ο κύριος διακόπτης φορτίου.
Μπορεί ένας ακροδέκτης 3.3V από ένα ESP32 να ενεργοποιήσει τη μονάδα;
Ναι. Η είσοδος trigger δέχεται σήματα High Level μεταξύ 3V και 24V DC, επομένως οι ψηφιακοί ακροδέκτες 3.3V ή 5V από Arduino, ESP32 ή Raspberry Pi ενεργοποιούν τη μονάδα απευθείας, χωρίς ανάγκη για πρόσθετα κυκλώματα.
Τι συμβαίνει με τις ρυθμίσεις σε περίπτωση διακοπής ρεύματος;
Δεν χάνεται τίποτα. Η μονάδα διαθέτει μόνιμη μνήμη — η επιλεγμένη λειτουργία, οι χρόνοι OP και CL, καθώς και ο αριθμός των κύκλων LOP παραμένουν αποθηκευμένα ανεξάρτητα από το πόσες φορές θα διακοπεί η τροφοδοσία.
Πώς λειτουργεί το P3 και πώς περιορίζω τον αριθμό των κύκλων;
Η λειτουργία P3 εκτελεί έναν αυτόματο κύκλο ON/OFF. Η παράμετρος LOP ορίζει τον αριθμό των επαναλήψεων — με τιμή 0 ο κύκλος εκτελείται συνεχόμενα. Η λειτουργία P3.1 ξεκινά μόνο με εξωτερικό σήμα trigger, ενώ η P3.2 ξεκινά αυτόματα με την τροφοδοσία, χωρίς ανάγκη για trigger.
