Ρυθμιζόμενο Step Down Module DC-DC 20A 300W CC/CV — Μετατροπή τάσης με ακρίβεια και υψηλή απόδοση
Χρειάζεται να μειώσεις την τάση από μια μπαταρία 24V στα 12V, να φορτίσεις μια μπαταρία LiPo ή να τροφοδοτήσεις ένα Raspberry Pi από μπαταρία αυτοκινήτου; Ένας κλασικός γραμμικός ρυθμιστής θα μετέτρεπε τη διαφορά τάσης σε άχρηστη θερμότητα. Το step down module DC-DC 20A 300W επιτυγχάνει το ίδιο αποτέλεσμα με απόδοση έως και 96% — ουσιαστικά, σχεδόν όλη η ενέργεια αξιοποιείται εκεί που τη χρειάζεσαι.
Σημείωση: Το μέγιστο ρεύμα είναι 20A, ωστόσο για συνεχή και ασφαλή λειτουργία συνιστάται η χρήση έως ≤15A. Σε μεγάλες διαφορές μεταξύ τάσης εισόδου και εξόδου, μειώστε το φορτίο και χρησιμοποιήστε ενεργή ψύξη.
Γιατί να επιλέξεις αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Πραγματική απόδοση 95–96% — σε μετατροπή 24V→12V/20A, διαχέει λιγότερο από 6W θερμότητας, σε αντίθεση με τα ~120W ενός αντίστοιχου γραμμικού ρυθμιστή
- Διπλό MOSFET 75V/80A + πυκνωτές Low ESR — ripple εξόδου ≤50mV, σταθερό ακόμα και για ευαίσθητα ψηφιακά κυκλώματα
- Ανεξάρτητη ρύθμιση CV και CC — ξεχωριστά ποτενσιόμετρα για την τάση (1.2–36V) και το όριο ρεύματος (0.2–20A), χωρίς αλληλεπιδράσεις
- Αυτόματη προστασία βραχυκυκλώματος — αυτο-επαναφερόμενη μόλις αποκατασταθεί το πρόβλημα, χωρίς ανάγκη για χειροκίνητη παρέμβαση ή αλλαγή ασφαλειών

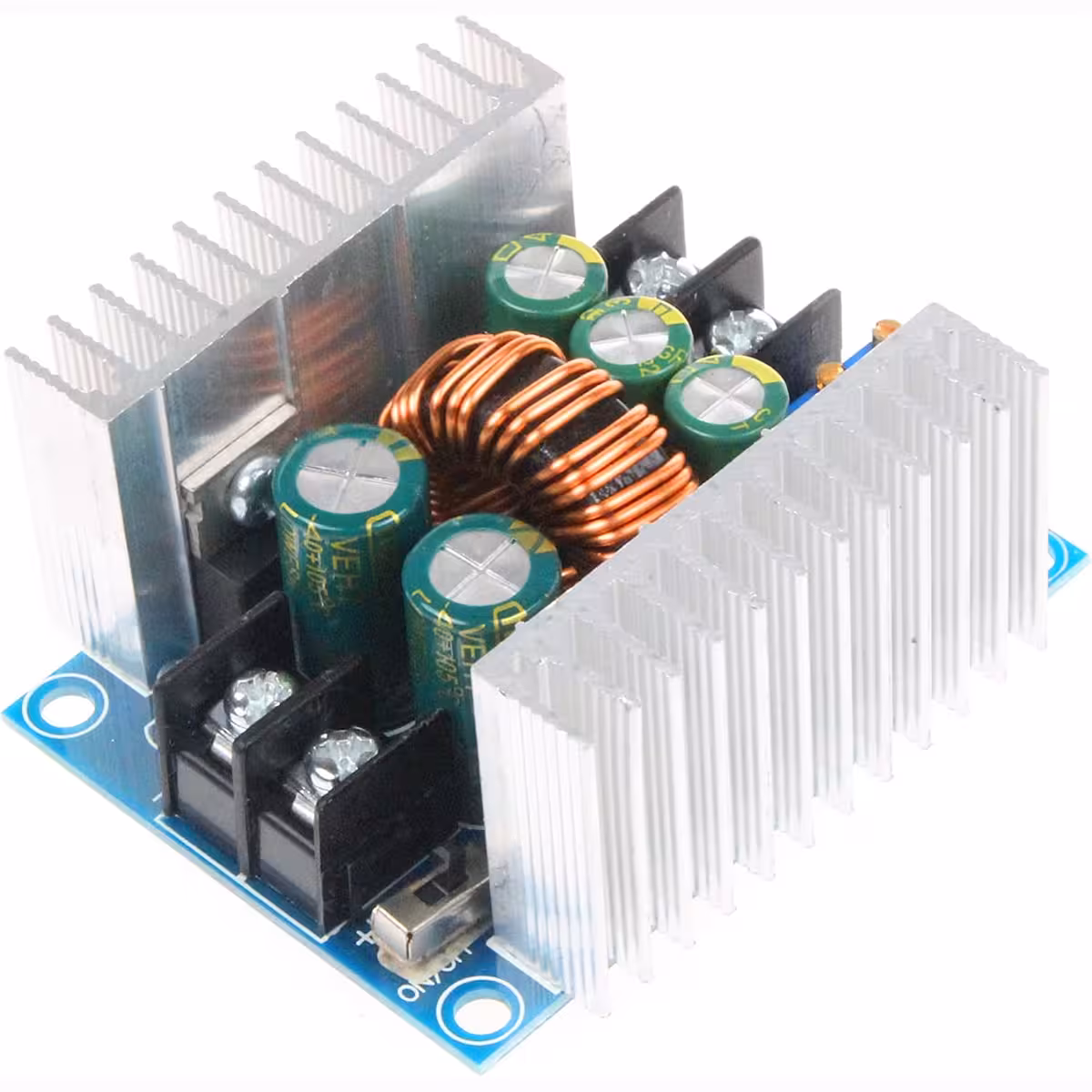

- Κλέμες 30A και διακόπτης ON/OFF — γρήγορη και ασφαλής σύνδεση, χωρίς κολλήσεις ή πρόσθετους αντάπτορες

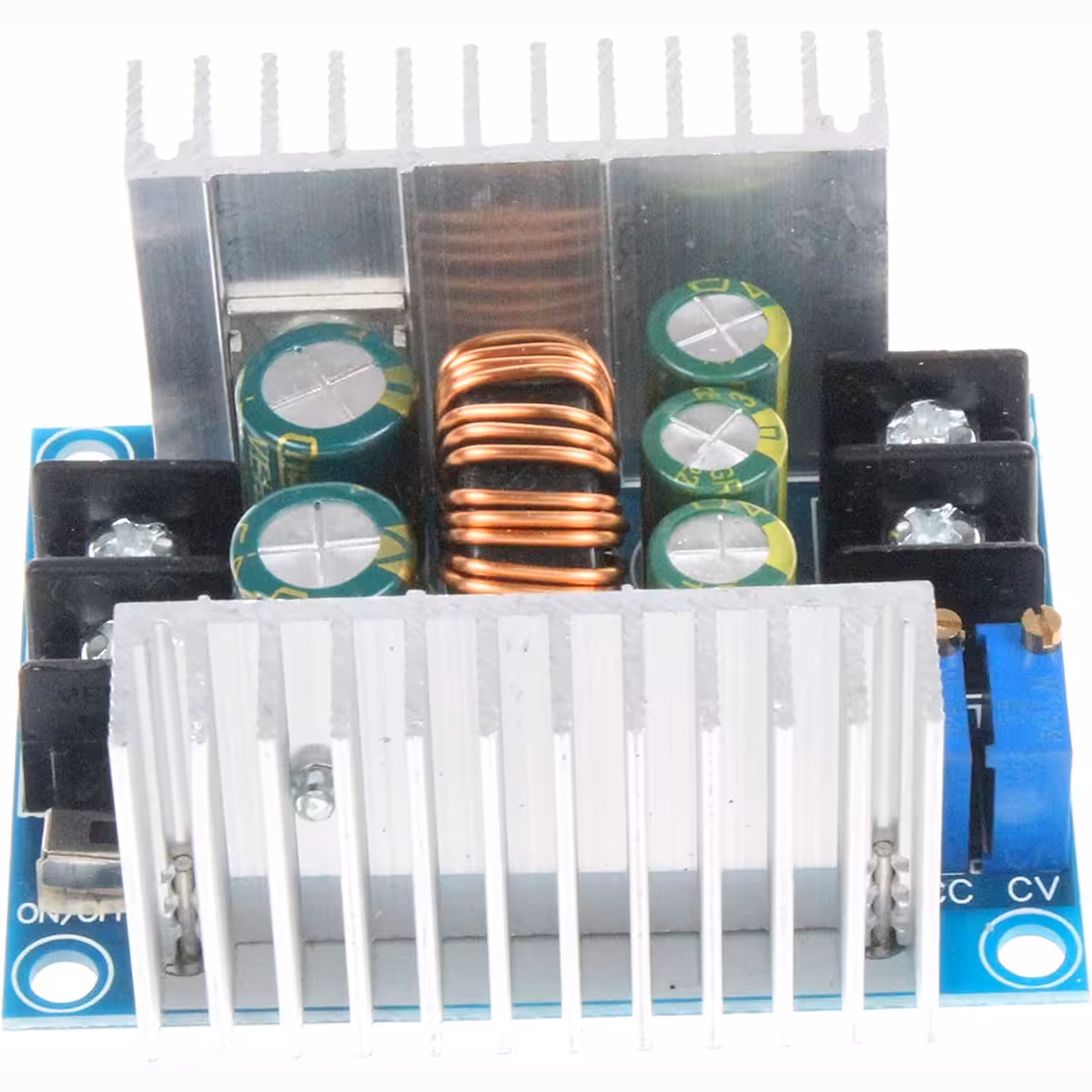

- Διπλές ψύκτρες — επαρκής παθητική ψύξη έως 10–12A. Διαθέτει υποδοχή για ανεμιστήρα για φορτία άνω των 15A
- Pin EN (enable) για εξωτερικό έλεγχο — ενεργοποίηση/απενεργοποίηση μέσω λογικού σήματος, ιδανικό για αυτοματισμούς και συστήματα με μικροελεγκτές
Τεχνικά Χαρακτηριστικά και Απόδοση
Η τοπολογία σύγχρονου buck converter με διπλό MOSFET 75V/80A εξασφαλίζει γρήγορη μεταγωγή και ελάχιστες απώλειες, ανεξάρτητα από το φορτίο. Οι πυκνωτές Low ESR διατηρούν το ripple εξόδου κάτω από 50mV — αρκετά «καθαρό» για Arduino, module IoT ή κυκλώματα ήχου μικρής ισχύος. Το ευρύ φάσμα εισόδου (6V–40V DC, προτεινόμενο 10–40V) το καθιστά συμβατό με μπαταρίες LiPo, τροφοδοτικά εργαστηρίου, φωτοβολταϊκά πάνελ και συστήματα οχημάτων 12V ή 24V. Οι διαστάσεις των 60 × 53 × 27 mm επιτρέπουν την εύκολη ενσωμάτωση σε συμπαγή περιβλήματα.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση εισόδου | DC 6V – 40V (προτεινόμενο 10V – 40V) |
| Τάση εξόδου | DC 1.2V – 36V ρυθμιζόμενη (προτεινόμενο <32V) |
| Ρεύμα εξόδου | Max 20A (προτεινόμενο ≤15A συνεχόμενα) |
| Μέγιστη ισχύς | 300W |
| Απόδοση | ~95–96% (24V→12V στα 20A) |
| Ripple εξόδου | ≤50mV |
| Κύρια εξαρτήματα | Διπλό MOSFET 75V/80A, πυκνωτές Low ESR |
| Προστασίες | Βραχυκύκλωμα, περιορισμός ρεύματος CC, υπερφόρτωση |
| Συνδέσεις | Κλέμες 30A |
| Έλεγχος | Ποτενσιόμετρα CV και CC, διακόπτης ON/OFF, pin EN |

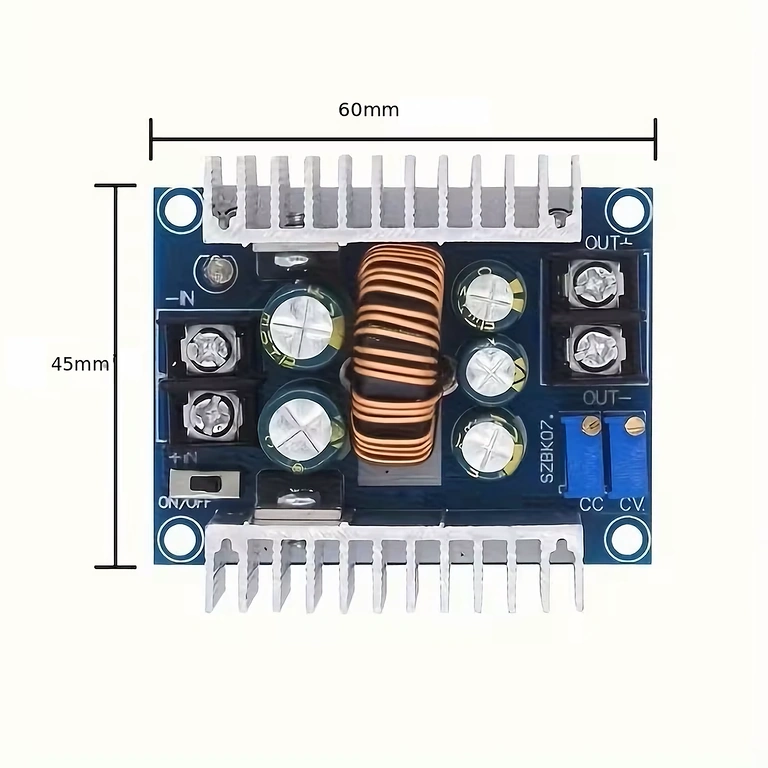

| Διαστάσεις | 60 × 53 × 27 mm |
| Τοπολογία | Σύγχρονος Buck Converter (step down) |

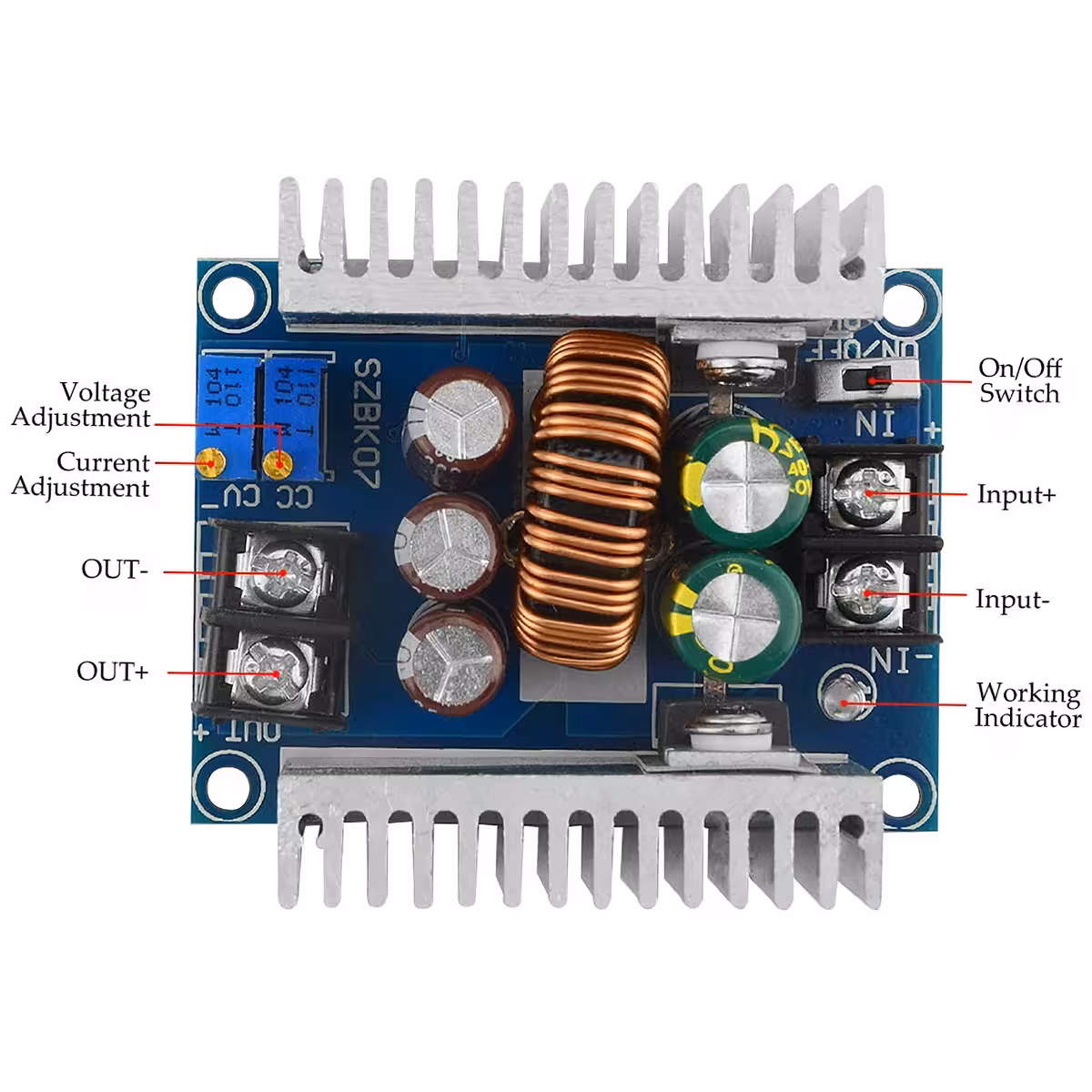

Οδηγίες Χρήσης
- Σύνδεση τροφοδοσίας: σύνδεσε το +IN στον θετικό πόλο και το -IN στον αρνητικό. Μην υπερβαίνεις τα 40V στην είσοδο.

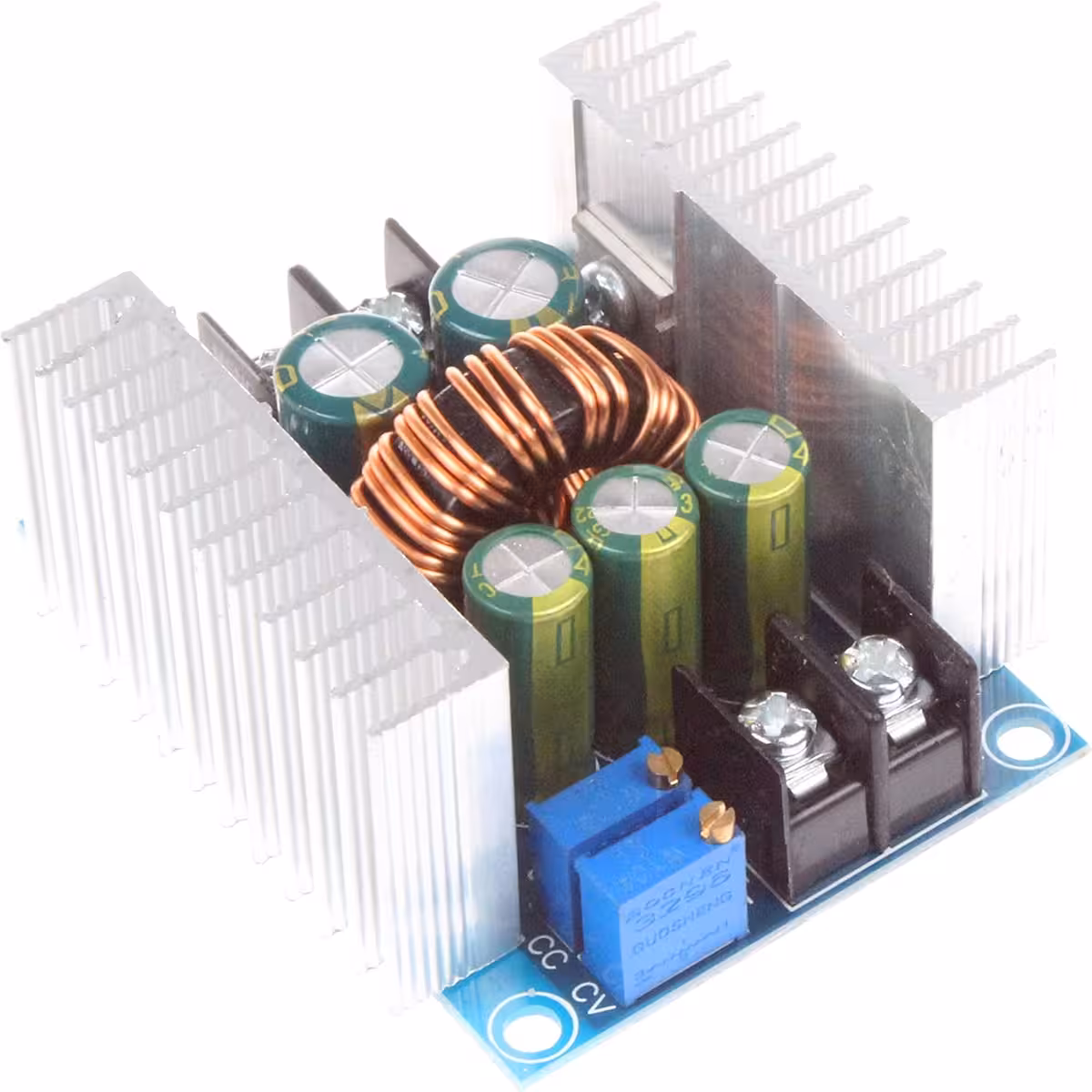

- Ρύθμιση τάσης εξόδου (CV): περιστρέψτε το ποτενσιόμετρο CV για να ορίσετε την τάση μεταξύ 1.2V και 36V. Ελέγξτε με πολύμετρο πριν συνδέσετε το φορτίο.
- Ρύθμιση ορίου ρεύματος (CC): περιστρέψτε το ποτενσιόμετρο CC για να ορίσετε το μέγιστο επιτρεπτό ρεύμα (0.2A–20A). Αν ξεπεραστεί η τιμή, το module μπαίνει σε λειτουργία σταθερού ρεύματος.
- Ενεργοποίηση/Απενεργοποίηση: χρησιμοποιήστε τον διακόπτη ON/OFF ή εφαρμόστε λογικό σήμα στο pin EN για αυτοματοποιημένο έλεγχο.

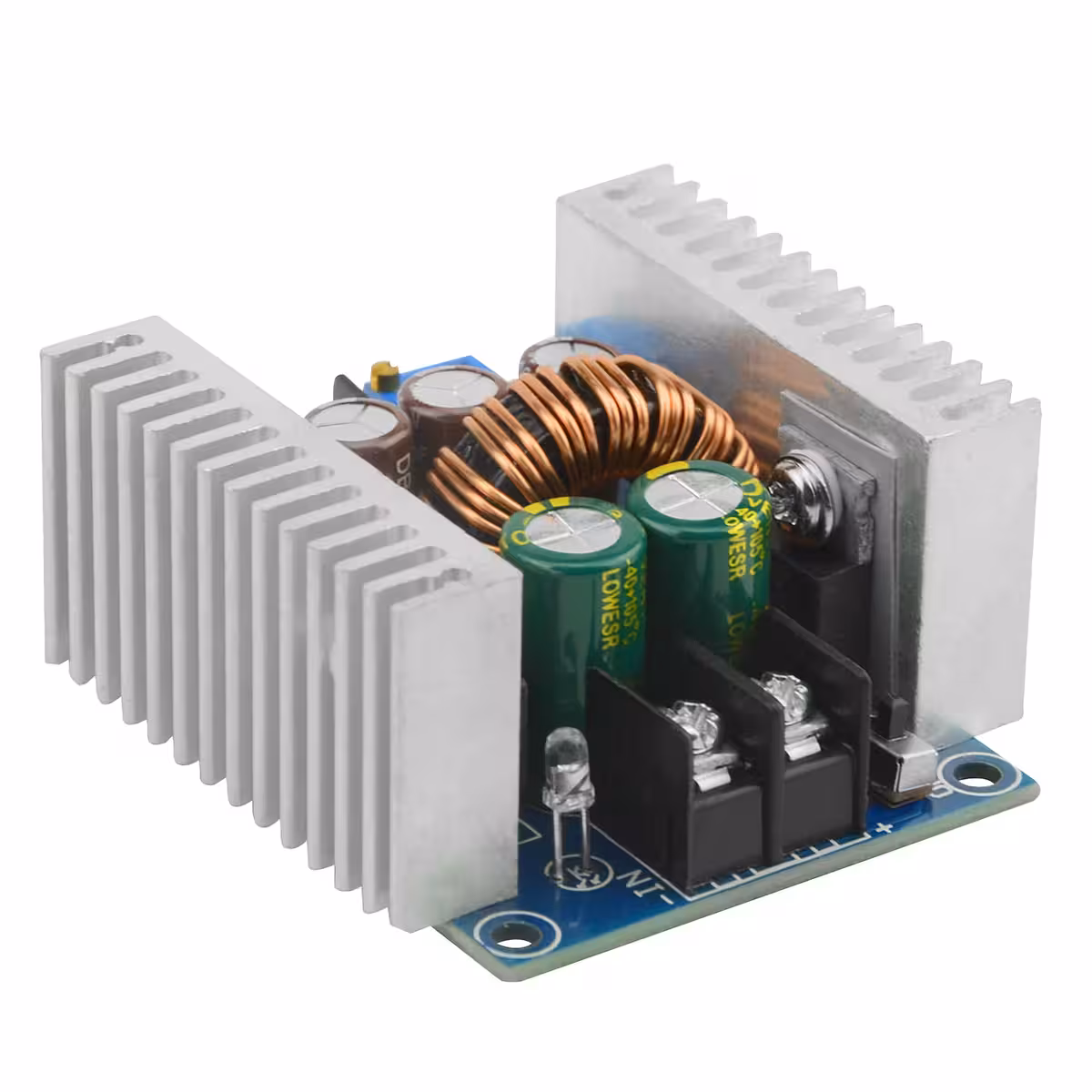

- Ενεργή ψύξη: για ρεύματα άνω των 15A ή μεγάλες διαφορές Vin–Vout, τοποθετήστε έναν ανεμιστήρα πάνω από τις ψύκτρες και παρακολουθείτε τη θερμοκρασία.
- Θερμική καταπόνηση: για μέγιστη διάρκεια ζωής, διατηρήστε το φορτίο κάτω από το 80% της ονομαστικής χωρητικότητας και αποφύγετε τη συνεχή λειτουργία στο μέγιστο.
Περιεχόμενα Συσκευασίας
- 1× Step Down Module DC-DC 20A 300W CC/CV
Συχνές Ερωτήσεις
Μπορώ να το χρησιμοποιήσω για φόρτιση μπαταριών LiPo ή Li-Ion;
Ναι. Η λειτουργία CC/CV είναι ιδανική για αυτόν τον σκοπό — ρυθμίζετε την τάση τερματισμού της μπαταρίας στο CV και το ρεύμα φόρτισης στο CC. Είναι συμβατό με LiPo, Li-Ion και LiFePO4, εφόσον γνωρίζετε τις προδιαγραφές της μπαταρίας σας.
Χρειάζεται πάντα ενεργή ψύξη;
Όχι. Κάτω από τα 10–12A και με μικρή διαφορά τάσης εισόδου-εξόδου, οι ενσωματωμένες ψύκτρες επαρκούν. Προσθέστε ανεμιστήρα όταν ξεπερνάτε τα 15A ή σε συνεχή λειτουργία με μεγάλα φορτία.
Τι συμβαίνει αν το φορτίο ξεπεράσει το όριο ρεύματος;
Το module μεταβαίνει αυτόματα σε κατάσταση CC (Σταθερού Ρεύματος), μειώνοντας την τάση εξόδου για να διατηρήσει το ρεύμα στο επίπεδο που έχετε ορίσει. Σε περίπτωση βραχυκυκλώματος, η προστασία ενεργοποιείται και επανέρχεται μόνη της μόλις αφαιρεθεί το σφάλμα.
Είναι κατάλληλο για τροφοδοσία Raspberry Pi ή Arduino από 12V;
Ναι, απόλυτα. Ρυθμίζετε την έξοδο στα 5V ή 3.3V. Το ripple των ≤50mV είναι απόλυτα ασφαλές για πλακέτες ανάπτυξης και module IoT, ενώ το διαθέσιμο ρεύμα υπερκαλύπτει τις ανάγκες τους.
