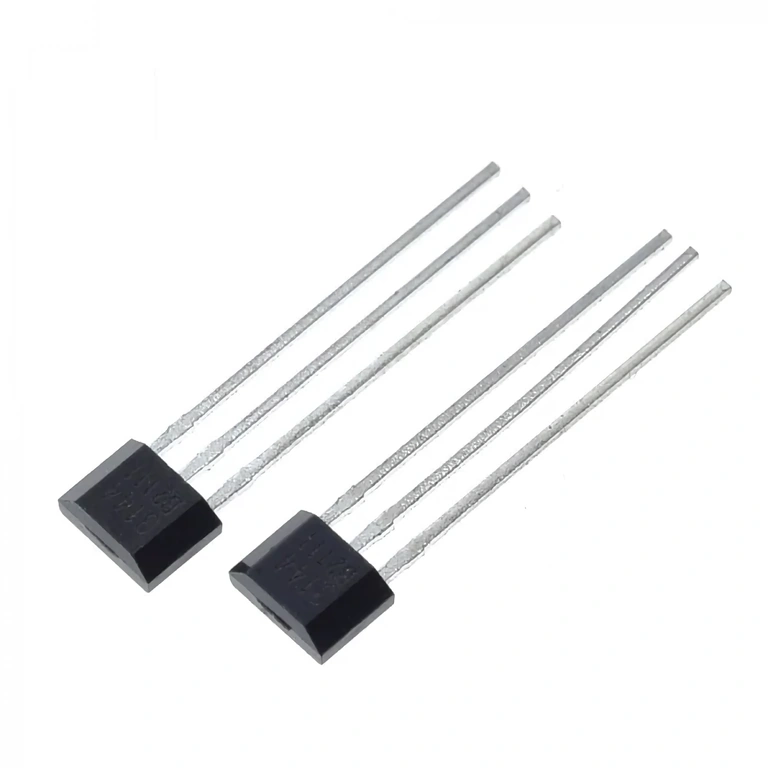

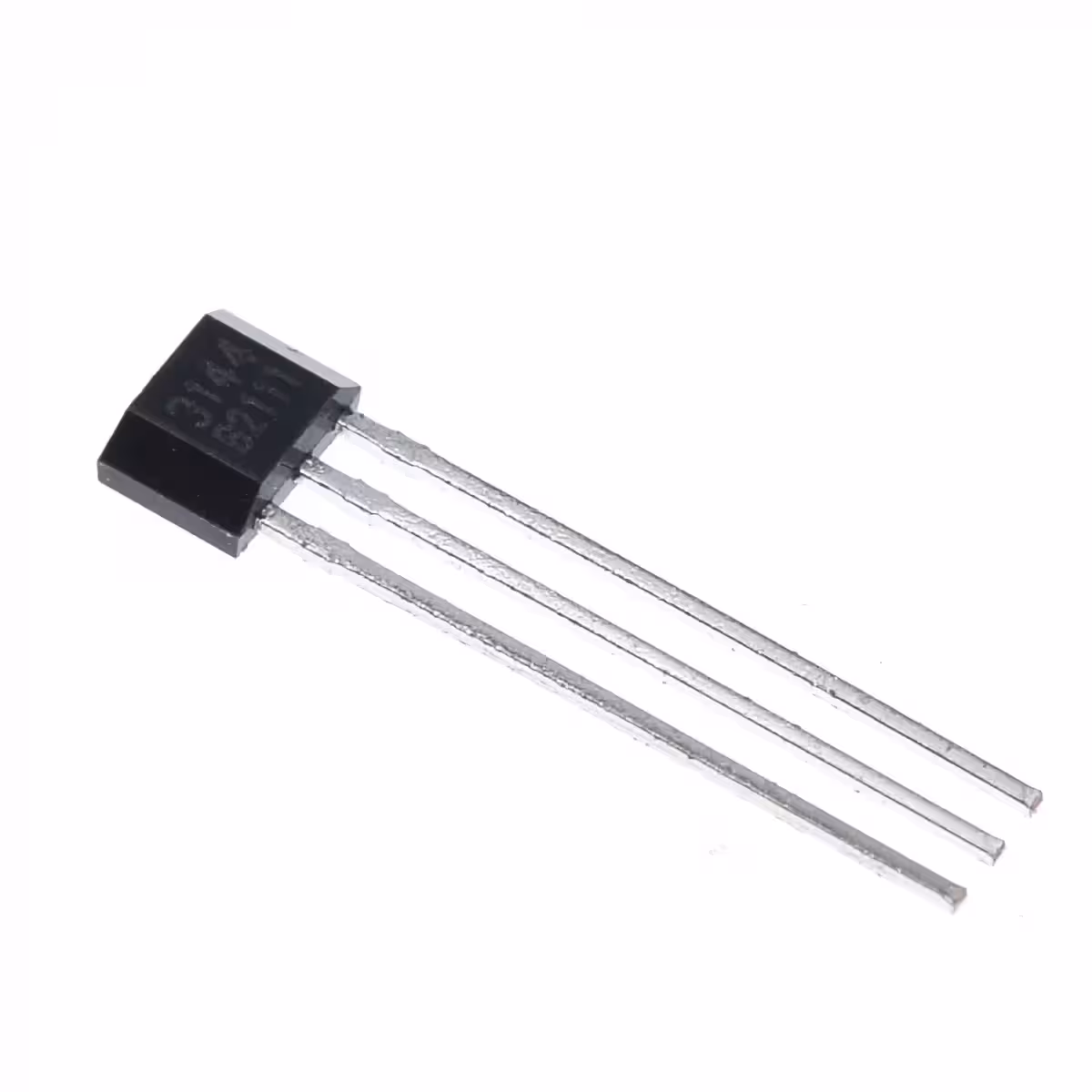

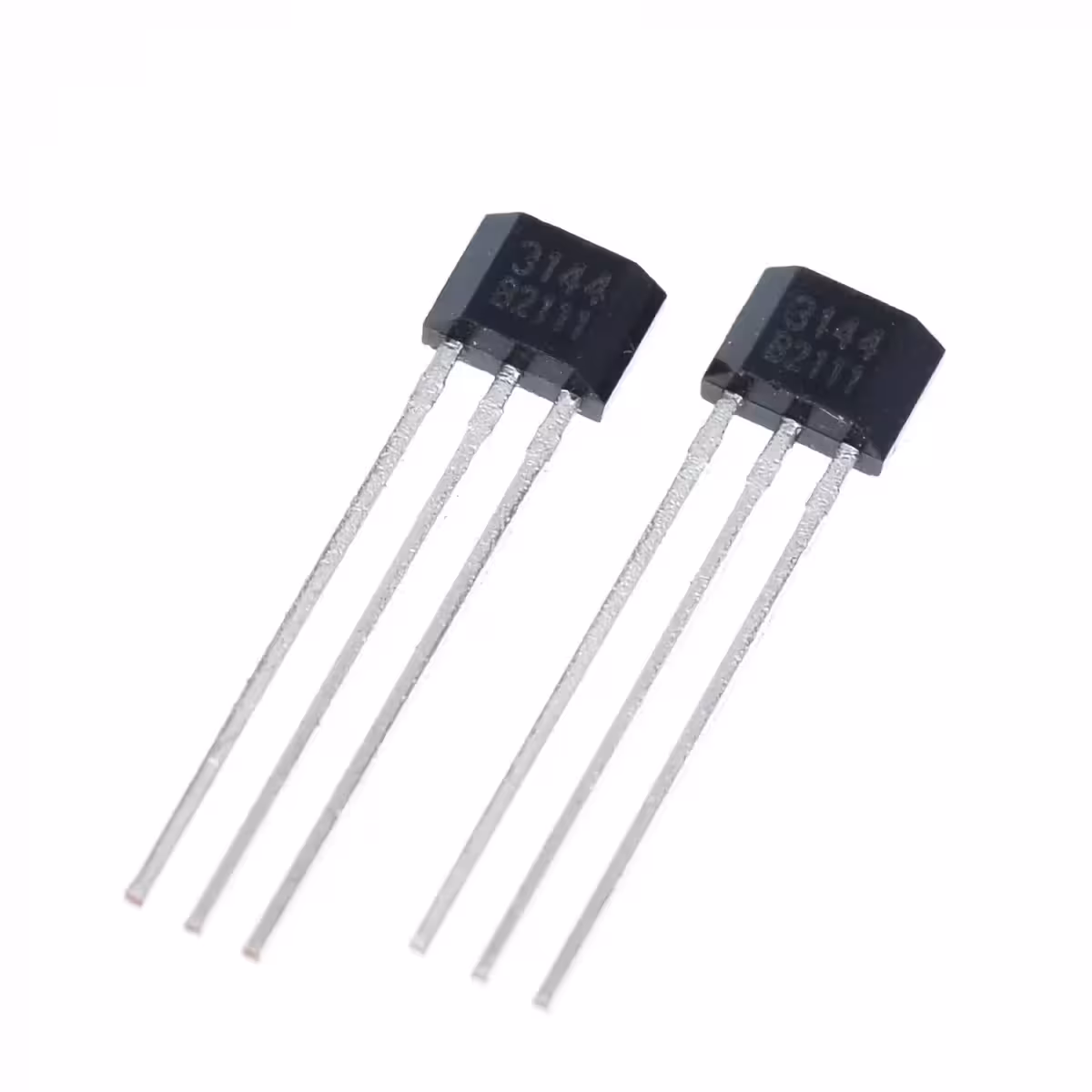

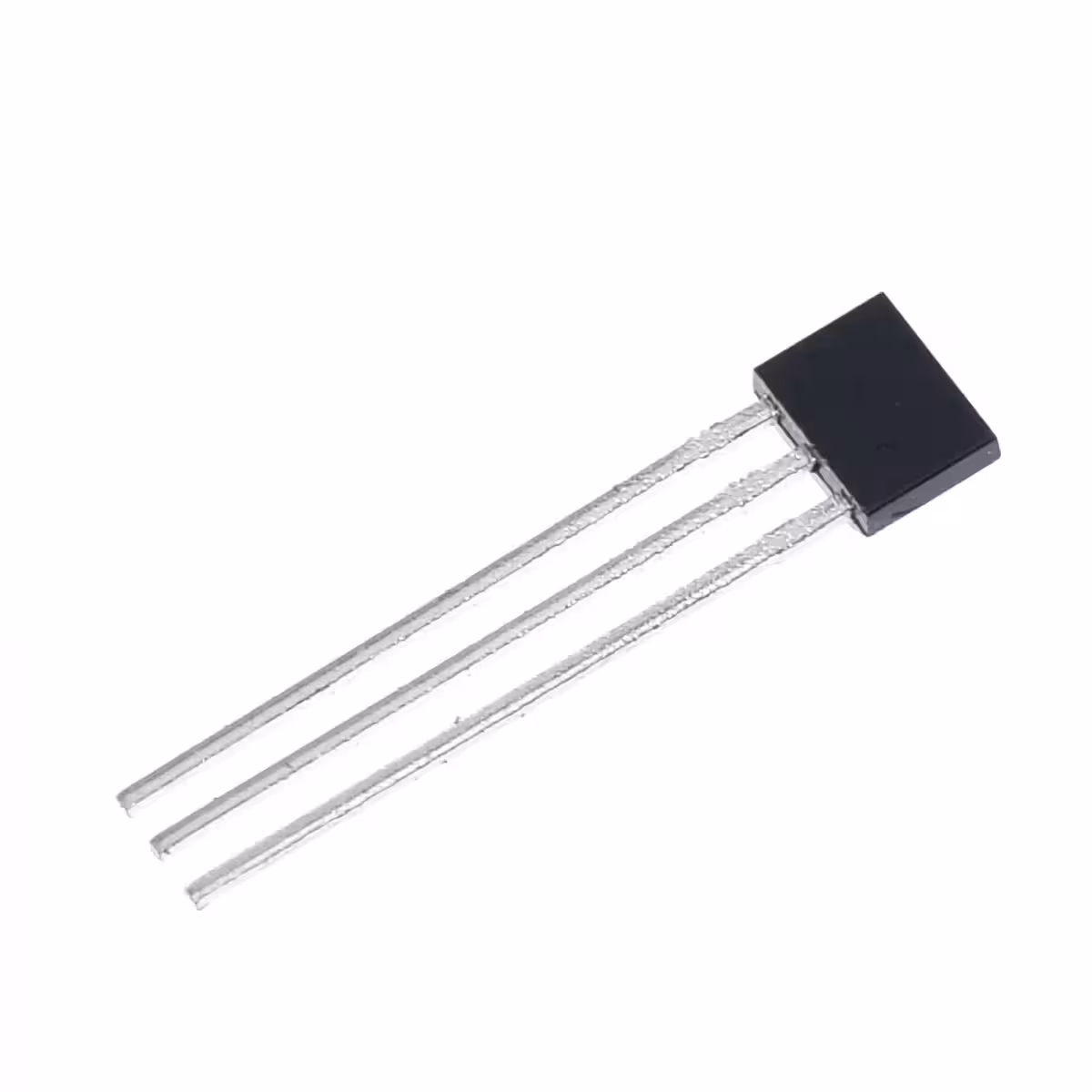

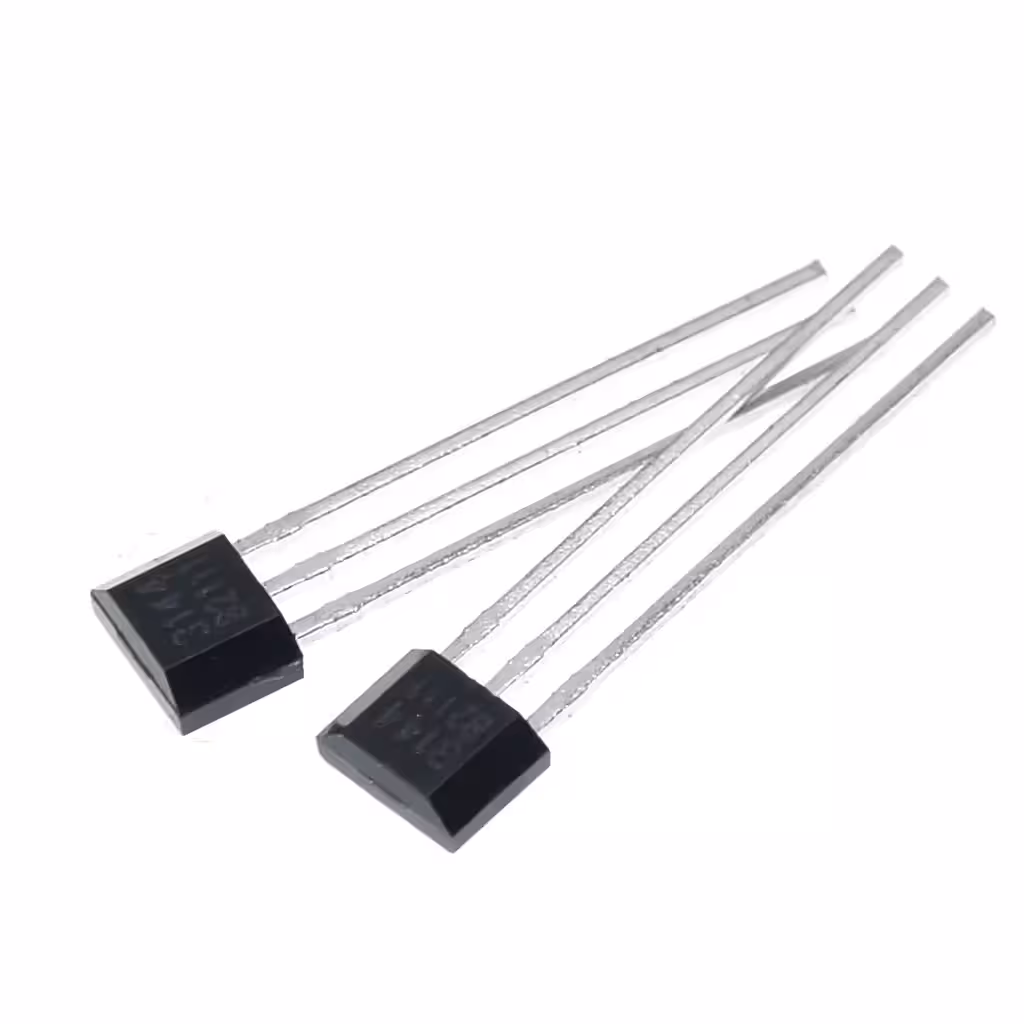

Μαγνητικοί αισθητήρες HALL διπολικής λειτουργίας για μοτέρ BLDC – Ολοκληρωμένο σετ αντικατάστασης 3 τεμαχίων
Το ηλεκτρικό σας μοτέρ παρουσιάζει κραδασμούς κατά την εκκίνηση, παράγει ασυνήθιστους θορύβους ή δεν ξεκινά καθόλου; Ο πιο συνηθισμένος ένοχος είναι οι αισθητήρες HALL. Αυτό το σετ 3 μαγνητικών αισθητήρων HALL διπολικής λειτουργίας αποτελεί την ιδανική λύση για μοτέρ BLDC που χρησιμοποιούνται σε ηλεκτρικά ποδήλατα, πατίνια, scooter και hoverboard, επιτρέποντάς σας να επισκευάσετε το μοτέρ σας χωρίς να χρειαστεί αντικατάσταση ολόκληρου του συστήματος ή του controller.
Σημείωση: Το σετ περιλαμβάνει 3 πανομοιότυπους αισθητήρες — την ακριβή ποσότητα που απαιτείται για την πλήρη αντικατάσταση των αισθητήρων σε ένα τυπικό τριφασικό μοτέρ BLDC.
Γιατί να επιλέξετε αυτό το σετ; (Κύρια πλεονεκτήματα):
- Ευρεία συμβατότητα — αντικαθιστά άμεσα μοντέλα όπως A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E χωρίς καμία μετατροπή.
- Διπολική ανίχνευση — ανταποκρίνονται σε μαγνητικά πεδία και προς τις δύο κατευθύνσεις, εξαλείφοντας σφάλματα μεταγωγής που προκαλούν κραδασμούς ή μπλοκαρίσματα υπό φορτίο.
- Εύκολη εγκατάσταση — 3 τυπικοί ακροδέκτες (VCC +5V, GND, Σήμα), για απευθείας σύνδεση χωρίς ανάγκη για ειδικούς αντάπτορες.
- Οριστική επισκευή — αντικαθιστώντας και τους 3 αισθητήρες ταυτόχρονα, αποφεύγετε τον κίνδυνο νέας βλάβης σε σύντομο χρονικό διάστημα.
- Οικονομική λύση — γλιτώνετε το υψηλό κόστος αγοράς ενός νέου μοτέρ ή controller, το οποίο μπορεί να είναι έως και 30 φορές ακριβότερο.
Λεπτομέρειες και Απόδοση
Κάθε αισθητήρας λειτουργεί με βάση το φαινόμενο Hall: ανιχνεύει τις μεταβολές του μαγνητικού πεδίου του ρότορα και στέλνει ένα ψηφιακό σήμα στον controller, ο οποίος καθορίζει τον ακριβή χρόνο μεταγωγής των φάσεων. Χωρίς αυτή την πληροφορία, το μοτέρ δεν μπορεί να ξεκινήσει ομαλά ή καθόλου.
Το σήμα εξόδου κυμαίνεται μεταξύ 0V και 3.2V, ενώ η σύνδεση στο μοτέρ πραγματοποιείται μέσω φίσας 5 καλωδίων: 2 για την τροφοδοσία (+5V και GND) και 3 για το σήμα κάθε αισθητήρα. Πρόκειται για την τυπική διαμόρφωση για μοτέρ 36V και 48V σε προσωπικά ηλεκτρικά οχήματα.
Πώς να ελέγξετε έναν ύποπτο αισθητήρα: πλησιάστε έναν μαγνήτη στο σώμα του αισθητήρα και μετρήστε με ένα πολύμετρο την τάση στον ακροδέκτη σήματος. Αν η τιμή δεν μεταβάλλεται μεταξύ 0V και ~3.2V, ο αισθητήρας είναι ελαττωματικός και πρέπει να αντικατασταθεί. Αν όλοι οι αισθητήρες περάσουν το τεστ, ελέγξτε τα καλώδια στην έξοδο του μοτέρ και την κατάσταση του controller.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τύπος αισθητήρα | Μαγνητικός διπολικός (φαινόμενο Hall) |
| Συμβατά μοντέλα | A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E |
| Τάση τροφοδοσίας | +5V DC |
| Τάση σήματος εξόδου | 0V – 3.2V (ψηφιακό) |
| Αριθμός ακροδεκτών | 3 (VCC, GND, Σήμα) |
| Τύπος σύνδεσης | Φίσα 5 καλωδίων (2 τροφοδοσία + 3 σήματα) |
| Εφαρμογές | Ηλεκτρικό ποδήλατο, πατίνι, scooter, hoverboard |
| Ποσότητα | 3 αισθητήρες |
Περιεχόμενα Συσκευασίας
- 3x Μαγνητικός αισθητήρας HALL διπολικός (συμβατός με A3144E, 41F, SS41F και αντίστοιχα)
Συχνές Ερωτήσεις
Πώς ξέρω αν φταίνε οι αισθητήρες HALL και όχι κάτι άλλο;
Τα κλασικά συμπτώματα είναι: το μοτέρ δεν ξεκινά, ξεκινά με έντονους κραδασμούς ή «κολλάει» υπό φορτίο. Γρήγορο τεστ: πλησιάστε έναν μαγνήτη σε κάθε αισθητήρα και μετρήστε με πολύμετρο την τάση στο σήμα — πρέπει να εναλλάσσεται μεταξύ 0V και ~3.2V. Αν δεν υπάρχει μεταβολή, ο αισθητήρας είναι καμένος.
Είναι συμβατοί με το δικό μου ηλεκτρικό μοτέρ;
Εάν το μοτέρ σας χρησιμοποιεί αισθητήρες τύπου A3144, 41F, SS41F ή κάποιον από τους κωδικούς που αναφέρονται στον πίνακα, τότε είναι απόλυτα συμβατοί. Καλύπτουν τη συντριπτική πλειοψηφία των μοτέρ BLDC 36V και 48V σε ηλεκτρικά ποδήλατα, πατίνια και scooter.
Γιατί να αλλάξω και τους 3, αφού ίσως έχει χαλάσει μόνο ο ένας;
Οι αισθητήρες έχουν τον ίδιο χρόνο λειτουργίας και την ίδια φθορά. Αν ο ένας έχει παραδώσει πνεύμα, οι άλλοι δύο βρίσκονται πιθανότατα στα όριά τους. Η πλήρης αντικατάσταση σας γλιτώνει από το να χρειαστεί να ανοίξετε ξανά το μοτέρ σε λίγες εβδομάδες.
Χρειάζονται εξειδικευμένες γνώσεις για την τοποθέτηση;
Όχι, αλλά απαιτείται το άνοιγμα του καλύμματος του μοτέρ. Μια συμβουλή: βγάλτε μια φωτογραφία τις συνδέσεις πριν αποσυνδέσετε οτιδήποτε, ώστε να διευκολυνθείτε κατά την επανασυναρμολόγηση. Δεν απαιτούνται ειδικά εργαλεία, παρά μόνο βασικές τεχνικές γνώσεις.
