Ψηφιακό βολτόμετρο πίνακα AC — ακριβείς μετρήσεις, εύκολη εγκατάσταση
Χρειάζεται να παρακολουθείτε την τάση στον ηλεκτρολογικό σας πίνακα, αλλά θέλετε να αποφύγετε την επιπλέον καλωδίωση για τροφοδοσία; Αυτό το ψηφιακό βολτόμετρο AC είναι η ιδανική λύση. Τροφοδοτείται απευθείας από τη γραμμή που μετράει, προβάλλοντας τις τιμές με απόλυτη ευκρίνεια σε μια μπλε οθόνη LED, ενώ είναι κατάλληλο τόσο για μονοφασικά όσο και για τριφασικά συστήματα.
Σημείωση: Το συγκεκριμένο μοντέλο μετρά αποκλειστικά εναλλασσόμενη τάση (AC). Σε τριφασικά συστήματα, συνδέεται μεταξύ δύο φάσεων (τάση γραμμής). Σε μονοφασικά συστήματα, συνδέεται μεταξύ φάσης και ουδετέρου.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Χωρίς ανάγκη εξωτερικής τροφοδοσίας — αντλεί ενέργεια απευθείας από την τάση που μετρά, γλιτώνοντάς σας από περιττές καλωδιώσεις στον πίνακα.
- Ακρίβεια ±1% — με απόκλιση κάτω από 2–4V στα 230V, προσφέρει την απαραίτητη ακρίβεια για επαγγελματική παρακολούθηση.
- Συμβατότητα με μονοφασικά και τριφασικά δίκτυα — η ίδια συσκευή μετρά 230V (φάση-ουδέτερος) ή 380–400V (φάση-φάση) χωρίς καμία μετατροπή.

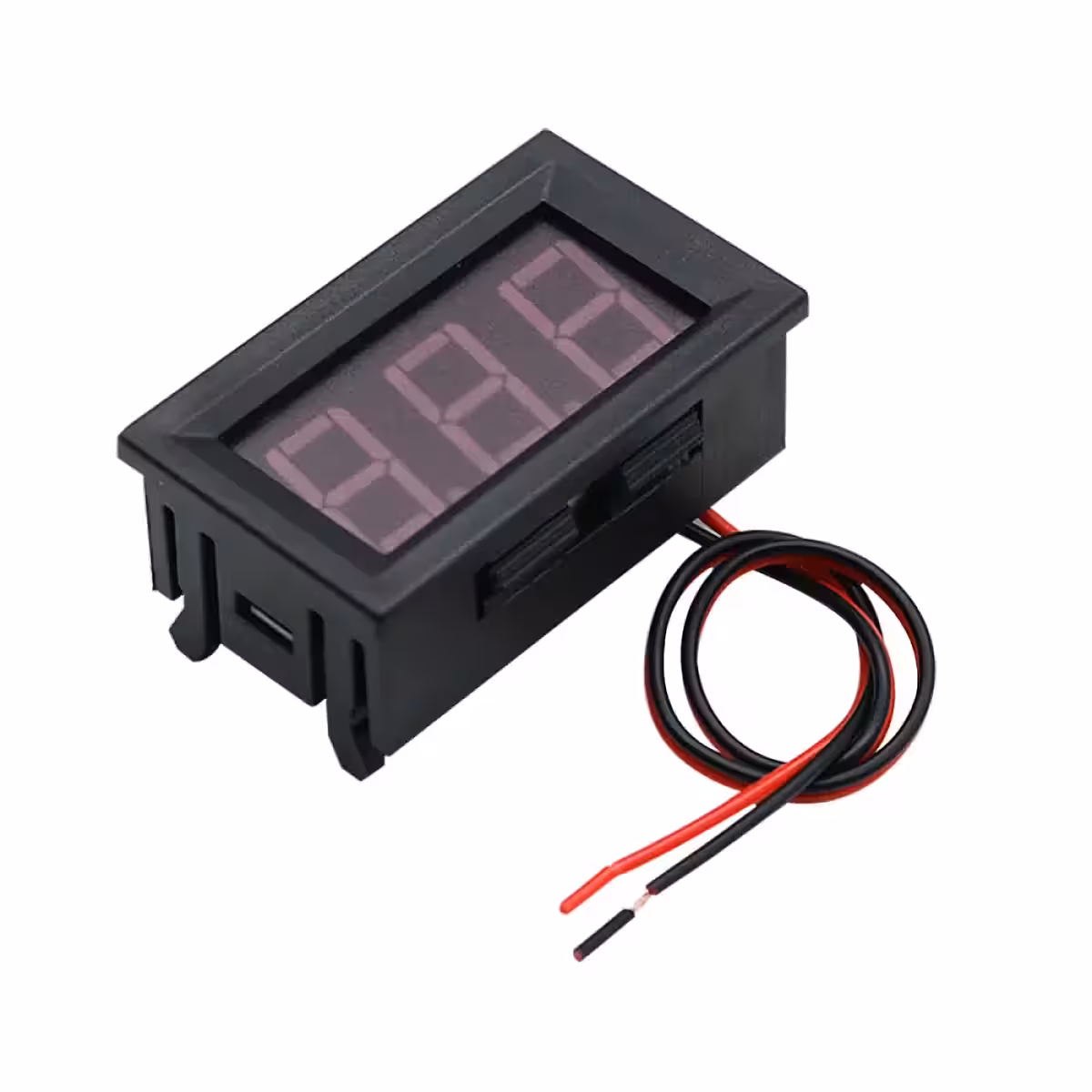

- Μπλε οθόνη LED 0,56 ιντσών — μεγάλα ψηφία, ευανάγνωστα ακόμα και από απόσταση ή σε πίνακες με χαμηλό φωτισμό.
- Δυνατότητα βαθμονόμησης (trimmer) — αν η ένδειξη αποκλίνει, μπορείτε να τη ρυθμίσετε εύκολα σε 30 δευτερόλεπτα με ένα μικρό κατσαβίδι.
- Προστασία από ανάστροφη πολικότητα — δεν κινδυνεύει από λάθος στη συνδεσμολογία.
Τεχνικά Χαρακτηριστικά και Απόδοση
Η σύνθετη αντίσταση εισόδου άνω του 1 MΩ διασφαλίζει ότι το βολτόμετρο δεν καταναλώνει ρεύμα από το κύκλωμα μέτρησης, αποτρέποντας παρεμβολές στην εγκατάστασή σας. Τα καλώδια μήκους 20 cm που περιλαμβάνονται είναι ιδανικά για τοποθέτηση σε τυπικούς πίνακες, ενώ το περίβλημα διαστάσεων 4,8 x 2,9 x 2,2 cm ταιριάζει σε κάθε τυποποιημένη εγκοπή. Λειτουργεί απρόσκοπτα σε θερμοκρασίες από -20°C έως +65°C, καθιστώντας το κατάλληλο για εξωτερικά ερμάρια ή βιομηχανικά περιβάλλοντα με έντονες θερμοκρασιακές διακυμάνσεις.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τύπος μέτρησης | Εναλλασσόμενη τάση (AC) |
| Συμβατότητα συστήματος | Μονοφασικό και Τριφασικό |
| Τροφοδοσία | Από τη γραμμή μέτρησης (χωρίς εξωτερική πηγή) |
| Ακρίβεια | ±1% |
| Αντίσταση εισόδου | > 1 MΩ |
| Οθόνη | Μπλε LED, ψηφία 0,56 ιντσών (14,22 mm) |
| Μήκος καλωδίου | 20 cm (κόκκινο + / μαύρο -) |
| Βαθμονόμηση | Ενσωματωμένο ποτενσιόμετρο (trimmer) |
| Προστασία | Από ανάστροφη σύνδεση |

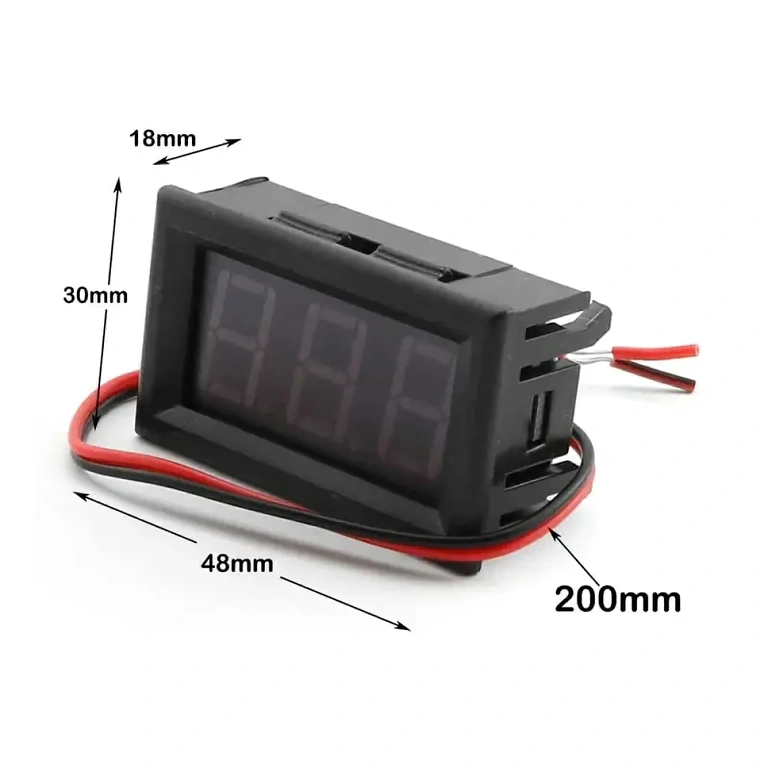

| Διαστάσεις προϊόντος | 4,8 x 2,9 x 2,2 cm |
| Οπή τοποθέτησης | 4,6 x 2,7 cm |
| Καθαρό βάρος | 18 g |
| Θερμοκρασία λειτουργίας | -20°C … +65°C |
Οδηγίες Εγκατάστασης και Χρήσης
- Διακόψτε την παροχή ρεύματος στο κύκλωμα πριν από οποιαδήποτε εργασία.
- Δημιουργήστε την οπή τοποθέτησης στον πίνακα: 4,6 x 2,7 cm.

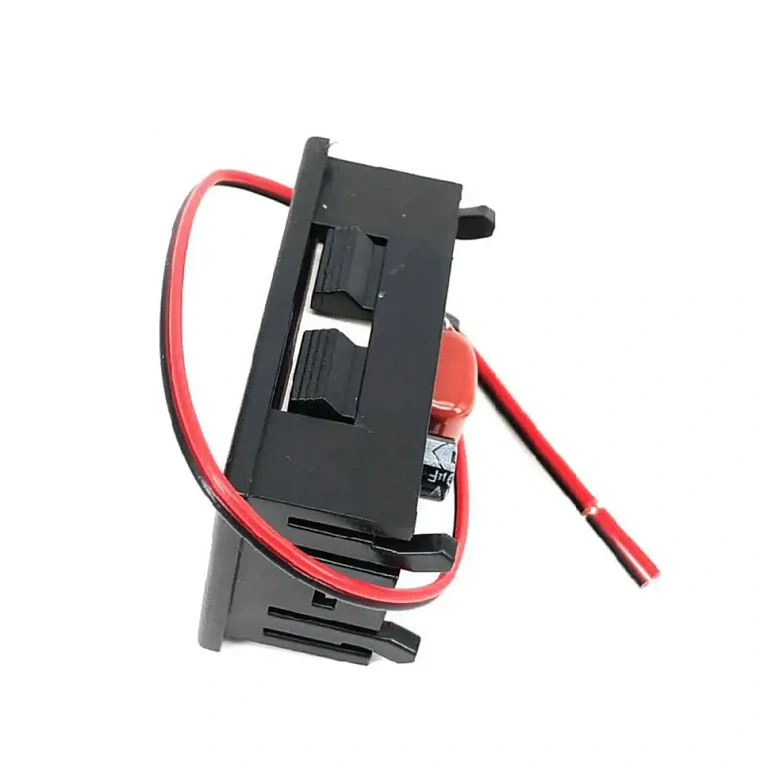

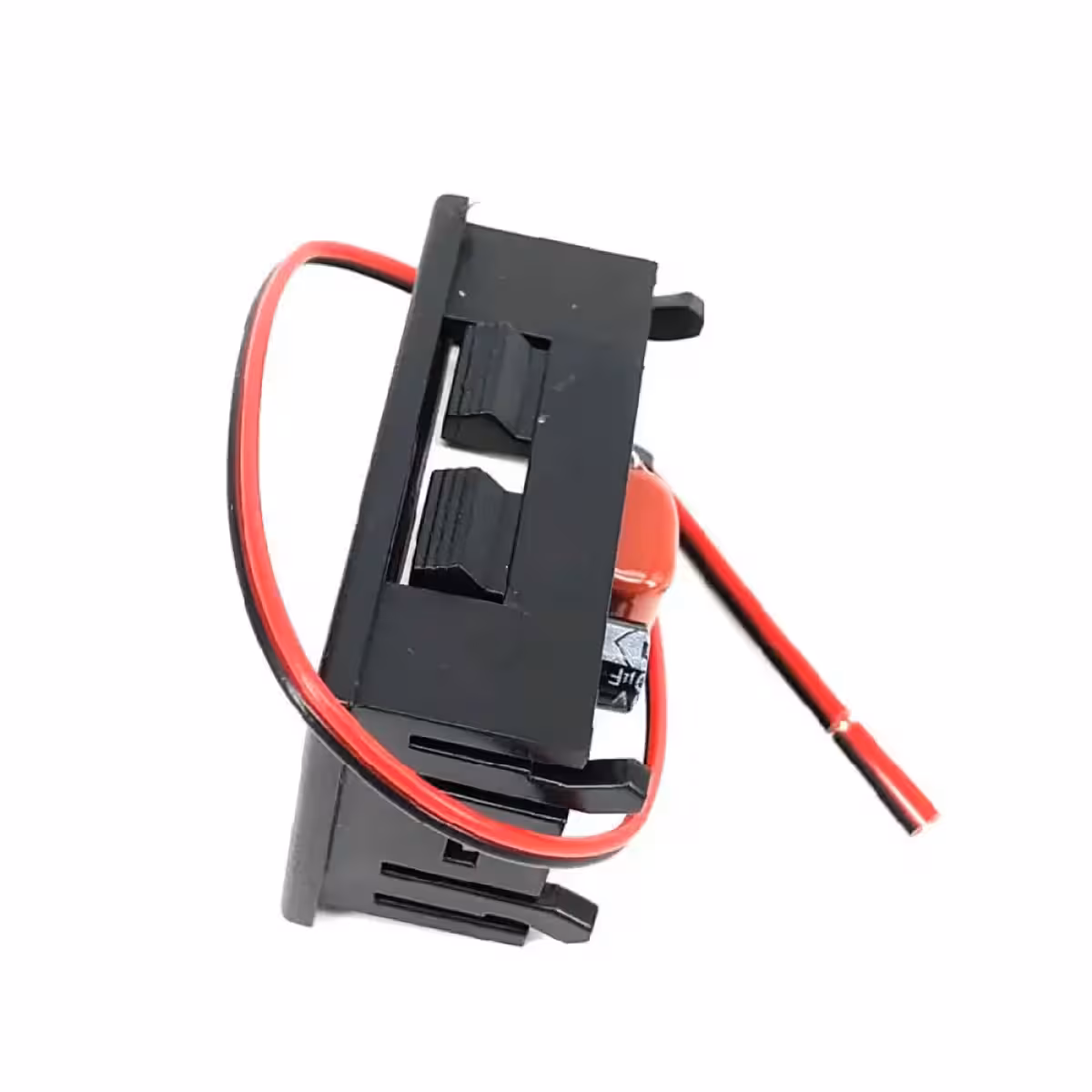

- Τοποθετήστε το βολτόμετρο και ασφαλίστε το με τα πλαϊνά κλιπ.

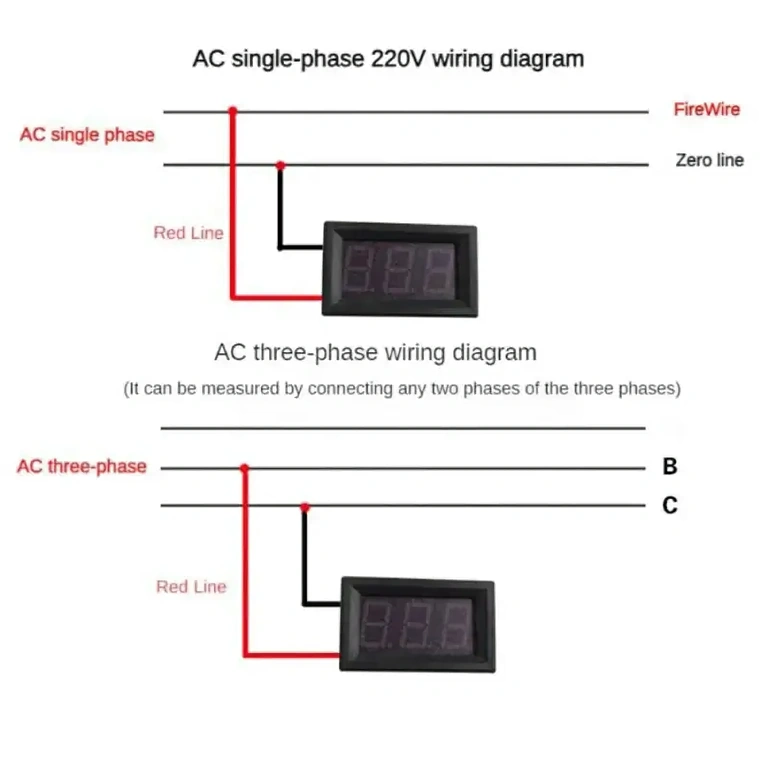

- Συνδέστε το κόκκινο καλώδιο (+) και το μαύρο καλώδιο (-) στα σημεία μέτρησης: φάση-ουδέτερο (μονοφασικό) ή φάση-φάση (τριφασικό).
- Επαναφέρετε την τροφοδοσία και δείτε την ένδειξη απευθείας στην οθόνη LED.

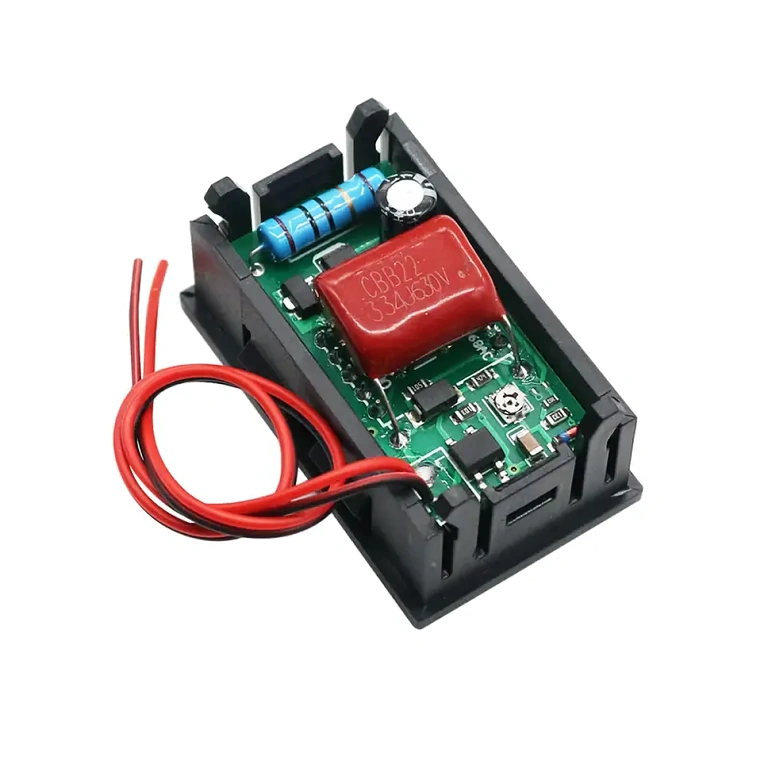

- Εάν η ένδειξη διαφέρει από ένα όργανο αναφοράς, ρυθμίστε το ποτενσιόμετρο (trimmer) στο πίσω μέρος με ένα λεπτό κατσαβίδι μέχρι να συμπέσουν οι τιμές.
- Μονώστε σωστά όλες τις συνδέσεις πριν από την τελική χρήση.
Περιεχόμενα Συσκευασίας
- 1 x Ψηφιακό βολτόμετρο πίνακα AC με μπλε οθόνη LED
- Ενσωματωμένα καλώδια σύνδεσης (20 cm, κόκκινο και μαύρο)
Συχνές Ερωτήσεις
Μπορεί να μετρήσει συνεχή τάση (DC);
Όχι. Το συγκεκριμένο μοντέλο έχει σχεδιαστεί αποκλειστικά για εναλλασσόμενη τάση (AC). Για DC απαιτείται ειδικό μοντέλο.
Χρειάζεται ξεχωριστή τροφοδοσία;
Όχι. Τροφοδοτείται απευθείας από την τάση που μετρά — μια πιο απλή και καθαρή λύση σε σχέση με άλλα βολτόμετρα.
Πώς συνδέεται σε τριφασικό σύστημα;
Συνδέστε το κόκκινο και το μαύρο καλώδιο μεταξύ οποιωνδήποτε δύο φάσεων. Θα μετρήσετε την τάση γραμμής — συνήθως 380–400V AC.
Τι συμβαίνει αν αντιστρέψω τα καλώδια κατά λάθος;
Η εσωτερική προστασία από ανάστροφη πολικότητα αποτρέπει τη ζημιά στη συσκευή. Ωστόσο, για σωστή λειτουργία, συνιστάται η τήρηση της πολικότητας.
Πώς γίνεται η βαθμονόμηση αν η ένδειξη είναι λανθασμένη;
Χρησιμοποιήστε ένα μικρό κατσαβίδι ακριβείας και περιστρέψτε το ποτενσιόμετρο στο πίσω μέρος μέχρι η τιμή να ταυτιστεί με ένα αξιόπιστο όργανο μέτρησης.
Χωράει σε τυπικούς ηλεκτρολογικούς πίνακες;
Ναι. Η απαιτούμενη οπή 4,6 x 2,7 cm είναι συμβατή με τη συντριπτική πλειοψηφία των πινάκων και των πλαισίων ελέγχου.
