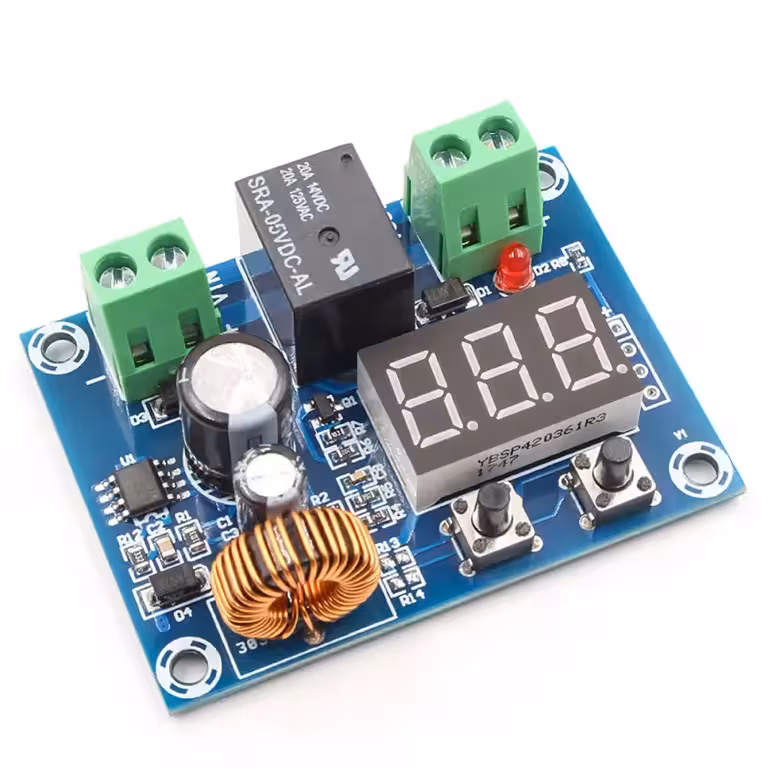

Μονάδα προστασίας αποφόρτισης μπαταρίας 12V–36V — αυτόματη διακοπή και επανασύνδεση για απόλυτο έλεγχο
Μια μπαταρία που αποφορτίζεται πλήρως δεν επανέρχεται ποτέ στην αρχική της χωρητικότητα. Είτε πρόκειται για τροχόσπιτα, σκάφη, αυτόνομα φωτοβολταϊκά συστήματα ή οχήματα που παραμένουν ακινητοποιημένα, η ζημιά συμβαίνει συχνά πριν προλάβετε να αντιδράσετε. Η μονάδα προστασίας από βαθιά εκφόρτιση επεμβαίνει έγκαιρα: αποσυνδέει αυτόματα τους καταναλωτές όταν η τάση πέσει κάτω από το όριο που έχετε ορίσει και επαναφέρει την τροφοδοσία μόλις η τάση επανέλθει, χωρίς να απαιτείται η παρουσία σας.
Σημείωση: Η συσκευή δεν μετασχηματίζει την τάση — η τάση εξόδου είναι ίδια με την τάση εισόδου. Το μέγιστο υποστηριζόμενο ρεύμα είναι 10A.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Πλήρως αυτόματη λειτουργία — οι λειτουργίες Auto Power-Off και Auto Reconnect διασφαλίζουν την προστασία χωρίς καμία παρέμβαση, ιδανικό για συστήματα που παραμένουν αφύλακτα για μέρες.
- Ακρίβεια ρύθμισης 0.1V — ορίζετε ακριβώς το όριο (π.χ. 11.5V ή 22.8V), κάτι απαραίτητο για μπαταρίες τύπου LiFePO4 και Li-Ion που διαθέτουν στενά όρια τάσης.
- Εγγενής συμβατότητα με 12V, 24V και 36V DC — η ίδια μονάδα λειτουργεί σε μπαταρίες αυτοκινήτου, φωτοβολταϊκά συστήματα ή packs μπαταριών λιθίου, χωρίς ανάγκη για hardware μετατροπές.
- Ρυθμιζόμενη υστέρηση (Hysteresis) — αποφεύγετε τις γρήγορες διακυμάνσεις που φθείρουν το ρελέ, ρυθμίζοντας τη διαφορά επανασύνδεσης ακριβώς στα μέτρα της εγκατάστασής σας.
- Χαμηλή κατανάλωση κάτω από 1.5W — δεν επιβαρύνει το σύστημά σας.
Λεπτομέρειες και Απόδοση

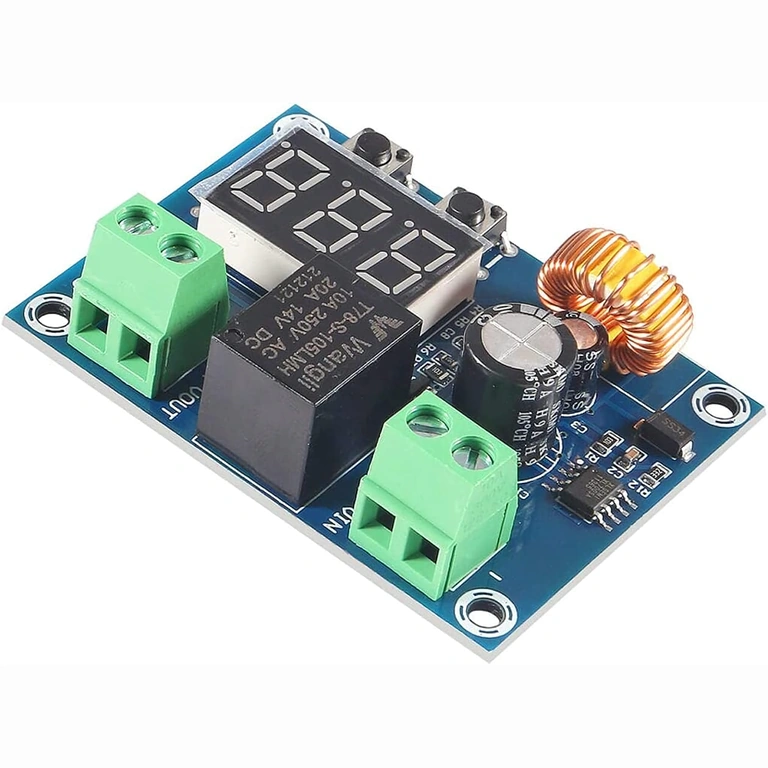

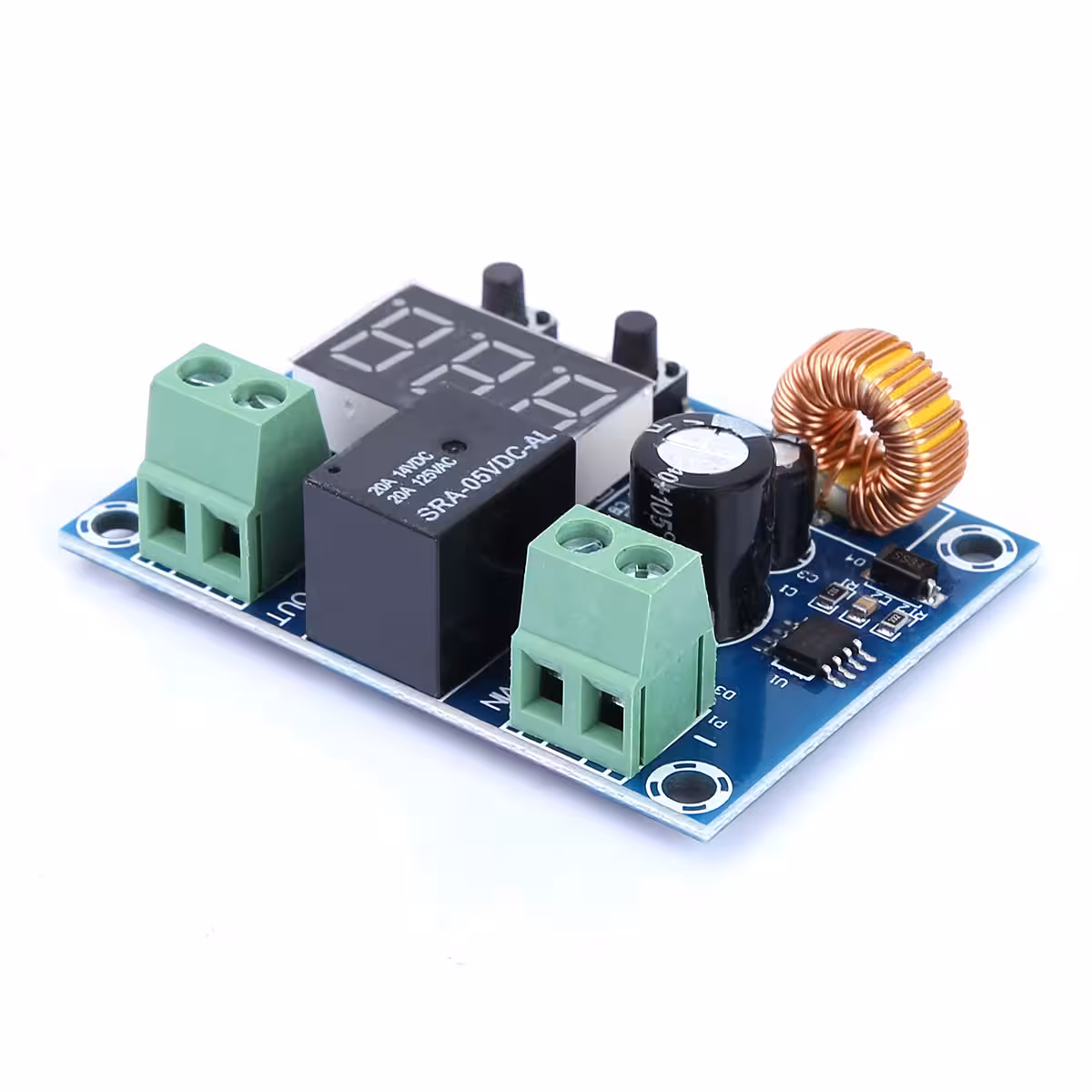

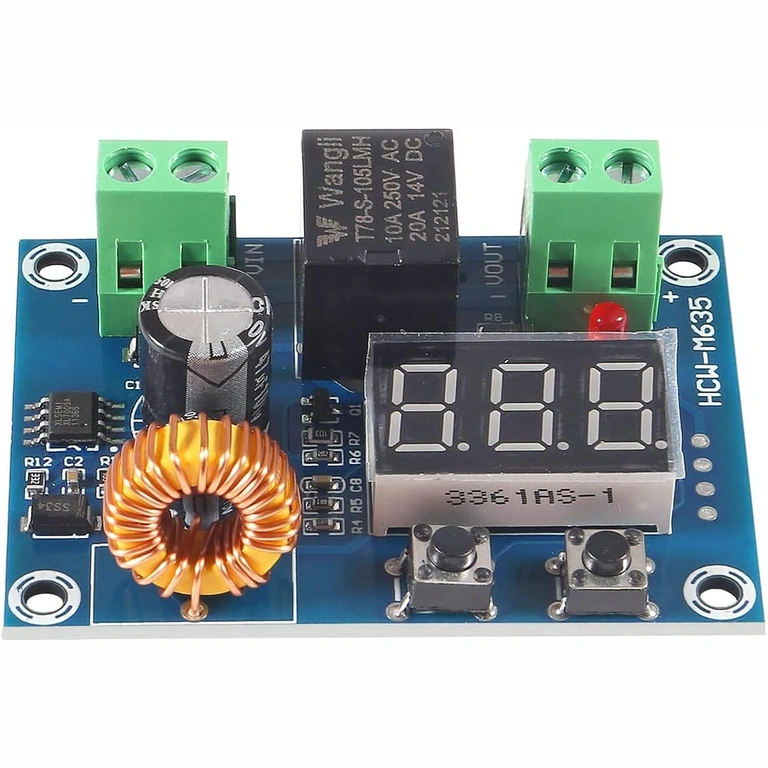

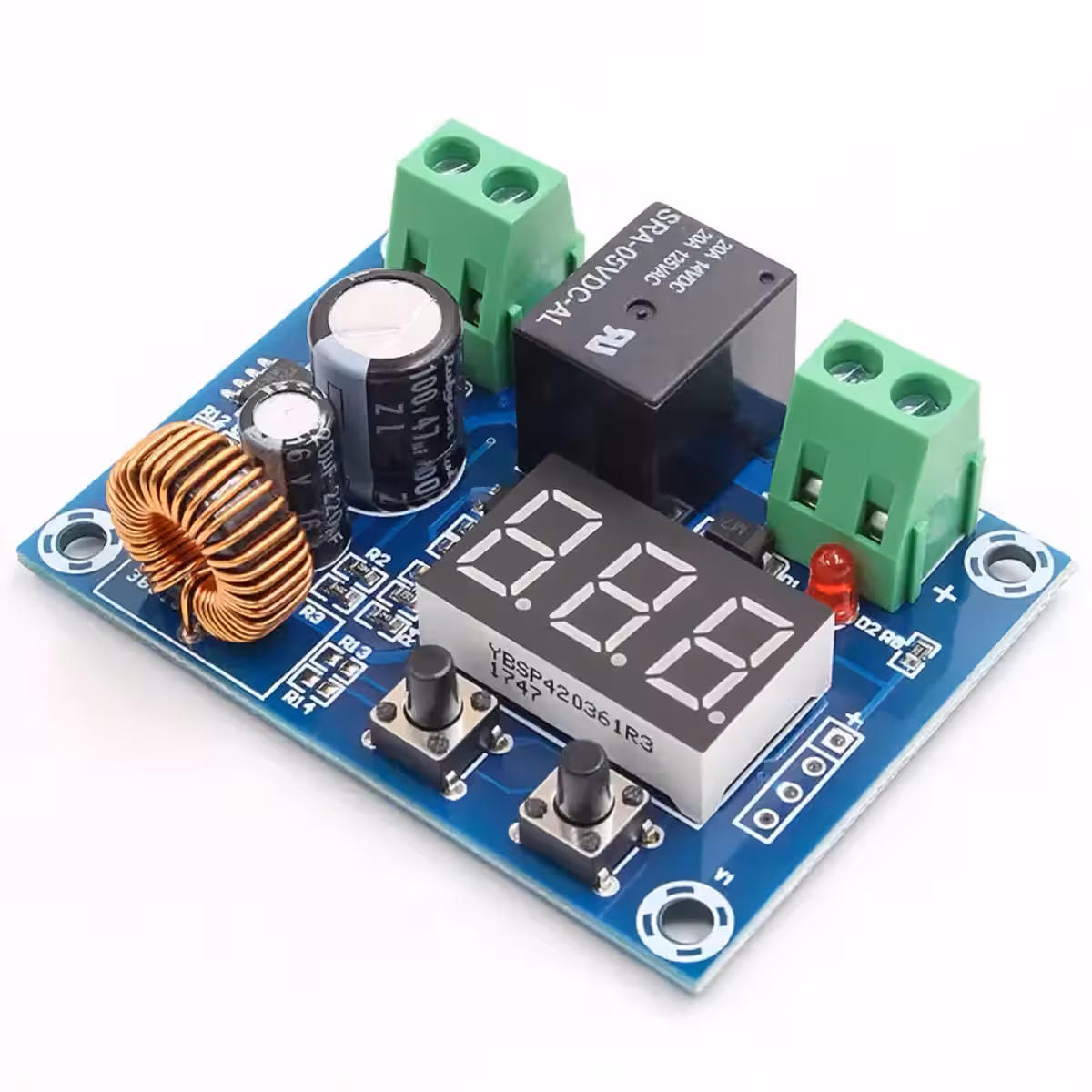

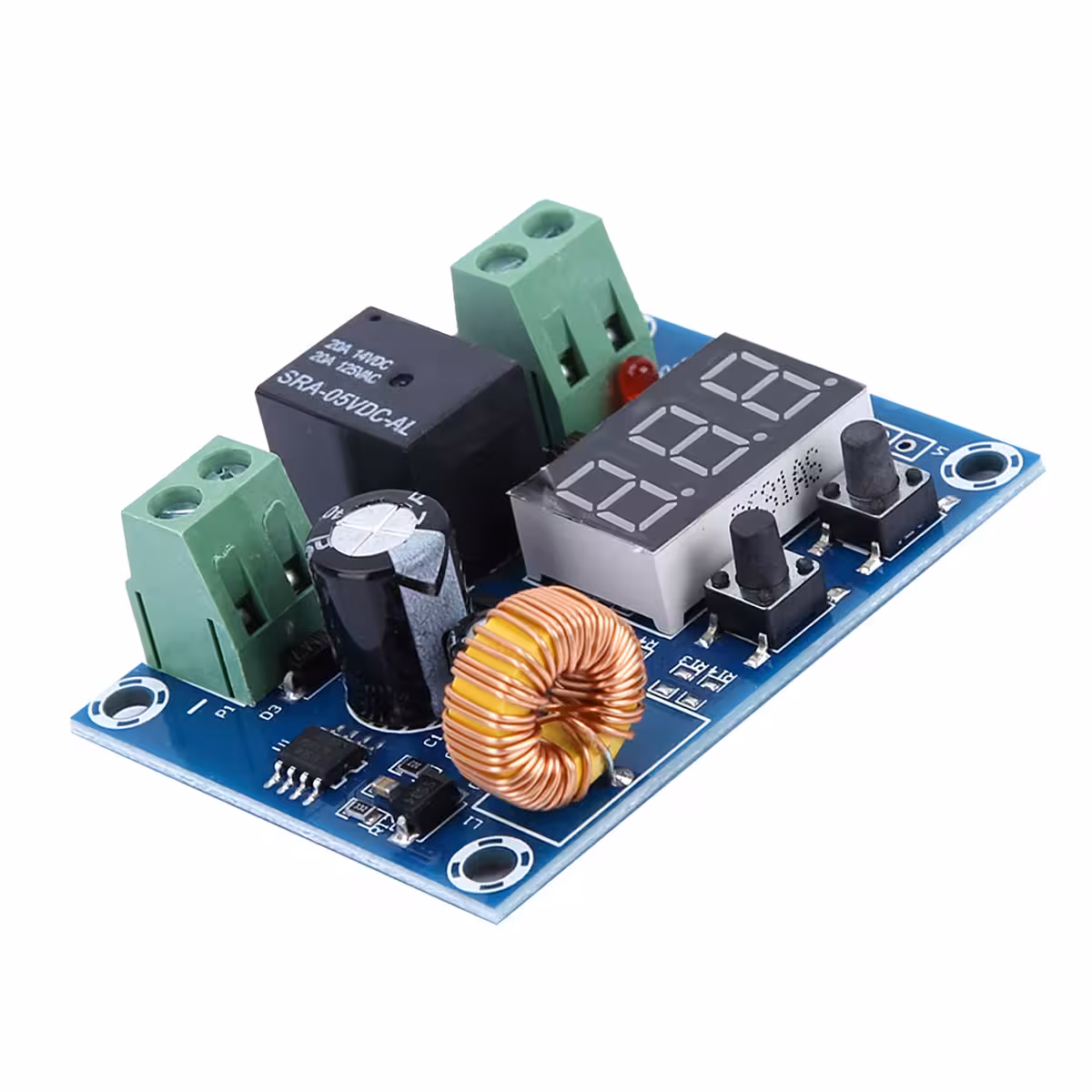

Η μονάδα προστασίας αποφόρτισης χρησιμοποιεί ένα ισχυρό ρελέ που ελέγχεται από έναν εξειδικευμένο μικροελεγκτή, ο οποίος μετρά σε πραγματικό χρόνο την τάση της πηγής που είναι συνδεδεμένη στον ακροδέκτη VIN. Όταν η τάση πέσει κάτω από το ρυθμισμένο όριο διακοπής (με ακρίβεια 0.1V), το ρελέ ανοίγει το κύκλωμα και ο καταναλωτής στον ακροδέκτη VOUT αποσυνδέεται άμεσα. Η αυτόματη επανασύνδεση πραγματοποιείται μόλις η τάση υπερβεί το άθροισμα του ορίου διακοπής και της ρυθμισμένης υστέρησης, αποτρέποντας τις συχνές ενεργοποιήσεις/απενεργοποιήσεις. Το μέγιστο επιτρεπτό ρεύμα είναι 10A, καλύπτοντας ένα ευρύ φάσμα εφαρμογών: μοτέρ DC, ταινίες LED, ρυθμιστές φόρτισης, συστήματα φωτισμού και πολλά άλλα.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση εισόδου | 12V – 36V DC |
| Τάση εξόδου | Ίση με την τάση εισόδου |
| Μέγιστο ρεύμα | 10A |
| Ακρίβεια ελέγχου τάσης | 0.1V |
| Κατανάλωση σε αναμονή | Μέγ. 1.5W |
| Διαστάσεις | 57 × 42 × 19 mm |
| Βάρος | 28g |
| Συμβατότητα συστημάτων | 12V, 24V, 36V DC |
| Εφαρμογές | Αυτοκίνητα, φωτοβολταϊκά, συσσωρευτές, συστήματα DC |
Οδηγίες Προγραμματισμού και Χρήσης

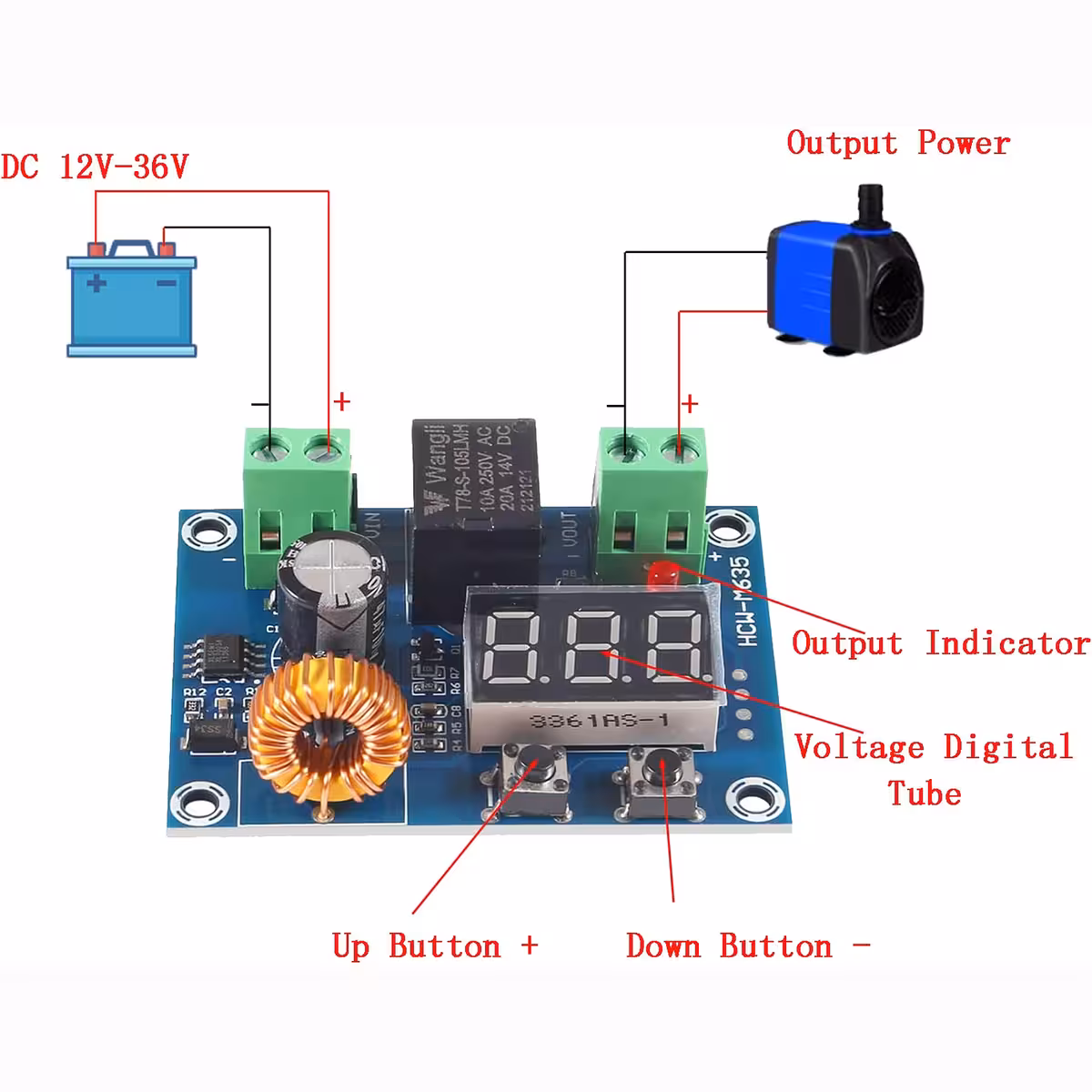

- Συνδέστε τον θετικό και αρνητικό πόλο της μπαταρίας στον ακροδέκτη VIN της μονάδας (προσέξτε τη σωστή πολικότητα).
- Συνδέστε τον καταναλωτή (μοτέρ, λάμπα, ελεγκτή κ.λπ.) στον ακροδέκτη VOUT.
- Πατήστε και κρατήστε πατημένο το αριστερό κουμπί για να εισέλθετε στη λειτουργία ρύθμισης της τάσης διακοπής — ρυθμίστε με σύντομα πατήματα στην επιθυμητή τιμή (π.χ. 11.5V για μπαταρία 12V).
- Πατήστε και κρατήστε πατημένο το δεξί κουμπί για να ορίσετε τη διαφορά υστέρησης (την επιπλέον τάση που απαιτείται για την επανασύνδεση, π.χ. 1V).
- Επιβεβαιώστε τις ρυθμίσεις — το ρελέ θα αποσυνδέσει αυτόματα τον καταναλωτή όταν η τάση πέσει κάτω από το όριο και θα επαναφέρει την τροφοδοσία όταν η τάση επανέλθει στο βέλτιστο επίπεδο.
Περιεχόμενα Συσκευασίας
- 1x Μονάδα προστασίας αποφόρτισης μπαταρίας 12V–36V 10A
Συχνές Ερωτήσεις
Είναι συμβατό με μπαταρίες LiFePO4 και Li-Ion;
Ναι, η μονάδα είναι συμβατή με κάθε τύπο επαναφορτιζόμενης μπαταρίας με ονομαστική τάση μεταξύ 12V και 36V, συμπεριλαμβανομένων των LiFePO4, Li-Ion, AGM και μολύβδου-οξέος, καθώς το όριο προστασίας ρυθμίζεται χειροκίνητα με ακρίβεια 0.1V.
Μπορεί να χρησιμοποιηθεί σε αυτόνομα φωτοβολταϊκά συστήματα;
Ναι, είναι ιδανικό για αυτόνομα φωτοβολταϊκά. Προστατεύει τη μπαταρία από βαθιά εκφόρτιση όταν η παραγωγή ενέργειας δεν επαρκεί για τις ανάγκες της εγκατάστασης.
Τι συμβαίνει αν το ρεύμα του καταναλωτή ξεπεράσει τα 10A;
Η υπέρβαση του μέγιστου ρεύματος των 10A μπορεί να προκαλέσει ζημιά στο εσωτερικό ρελέ. Για καταναλωτές με μεγαλύτερη ένταση, συνιστάται η χρήση εξωτερικού ρελέ ισχύος που θα ελέγχεται από το σήμα εξόδου της μονάδας.
Λειτουργεί η μονάδα σε 24V ή 36V χωρίς μετατροπές;
Ναι, η μονάδα δέχεται εγγενώς τάσεις εισόδου από 12V έως 36V DC. Δεν απαιτούνται μετατροπές στο hardware — αρκεί μόνο η επαναρύθμιση του ορίου διακοπής ανάλογα με την ονομαστική τάση της μπαταρίας που χρησιμοποιείτε.
Αποθηκεύονται οι ρυθμίσεις μετά από διακοπή ρεύματος;
Ναι, οι τιμές που έχετε προγραμματίσει για την τάση διακοπής και την υστέρηση αποθηκεύονται στη μη πτητική μνήμη της μονάδας και παραμένουν ενεργές μετά από οποιαδήποτε διακοπή τροφοδοσίας.
