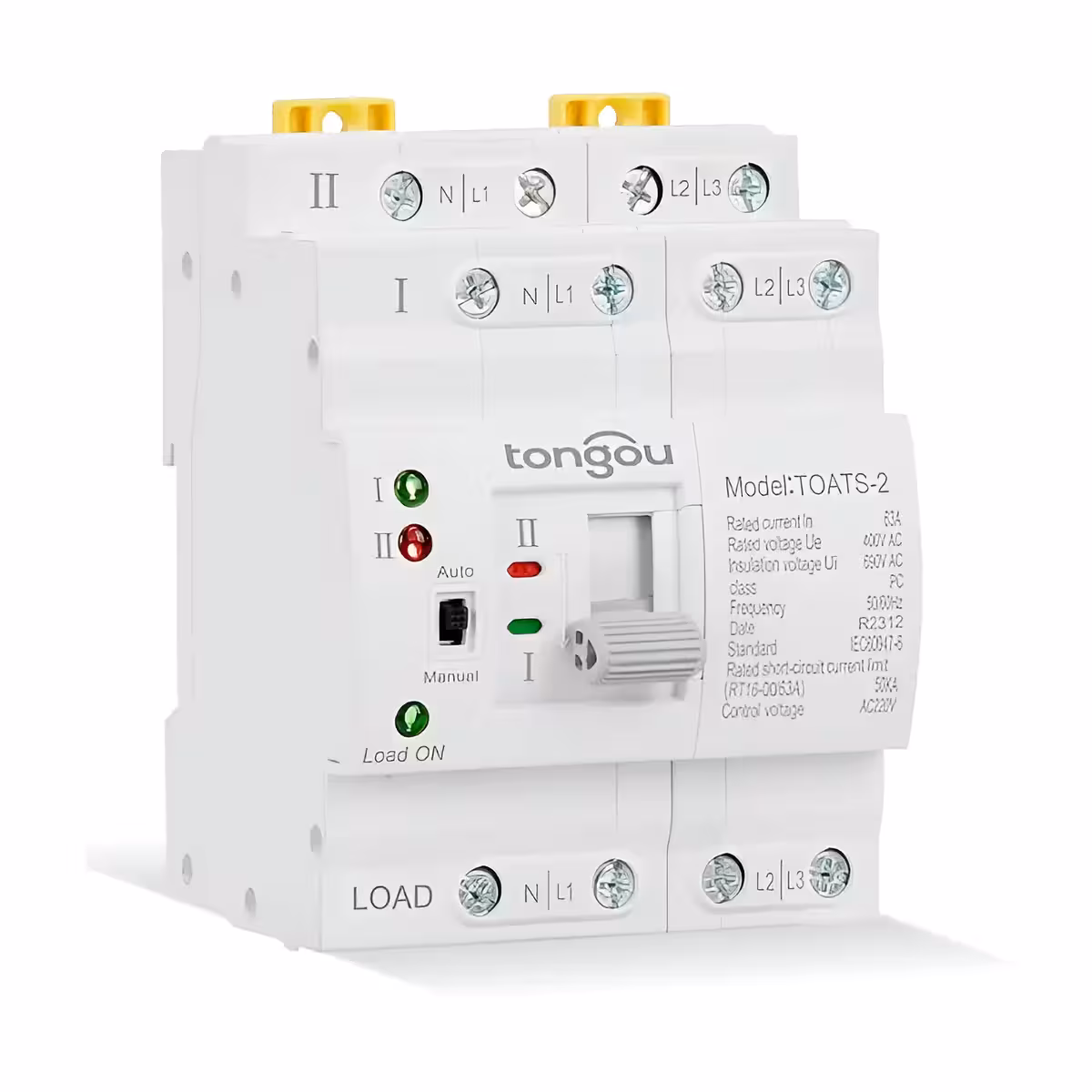

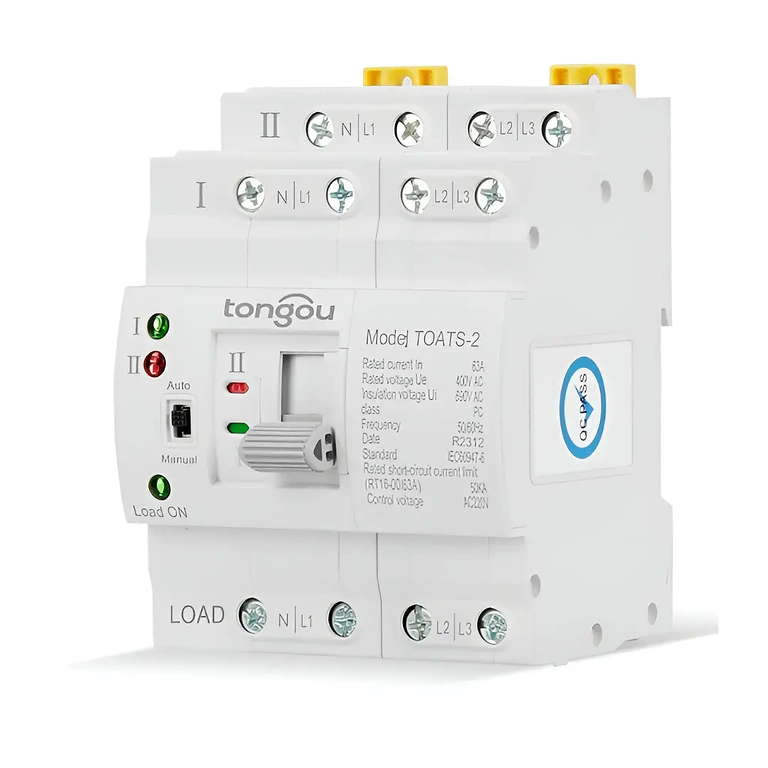

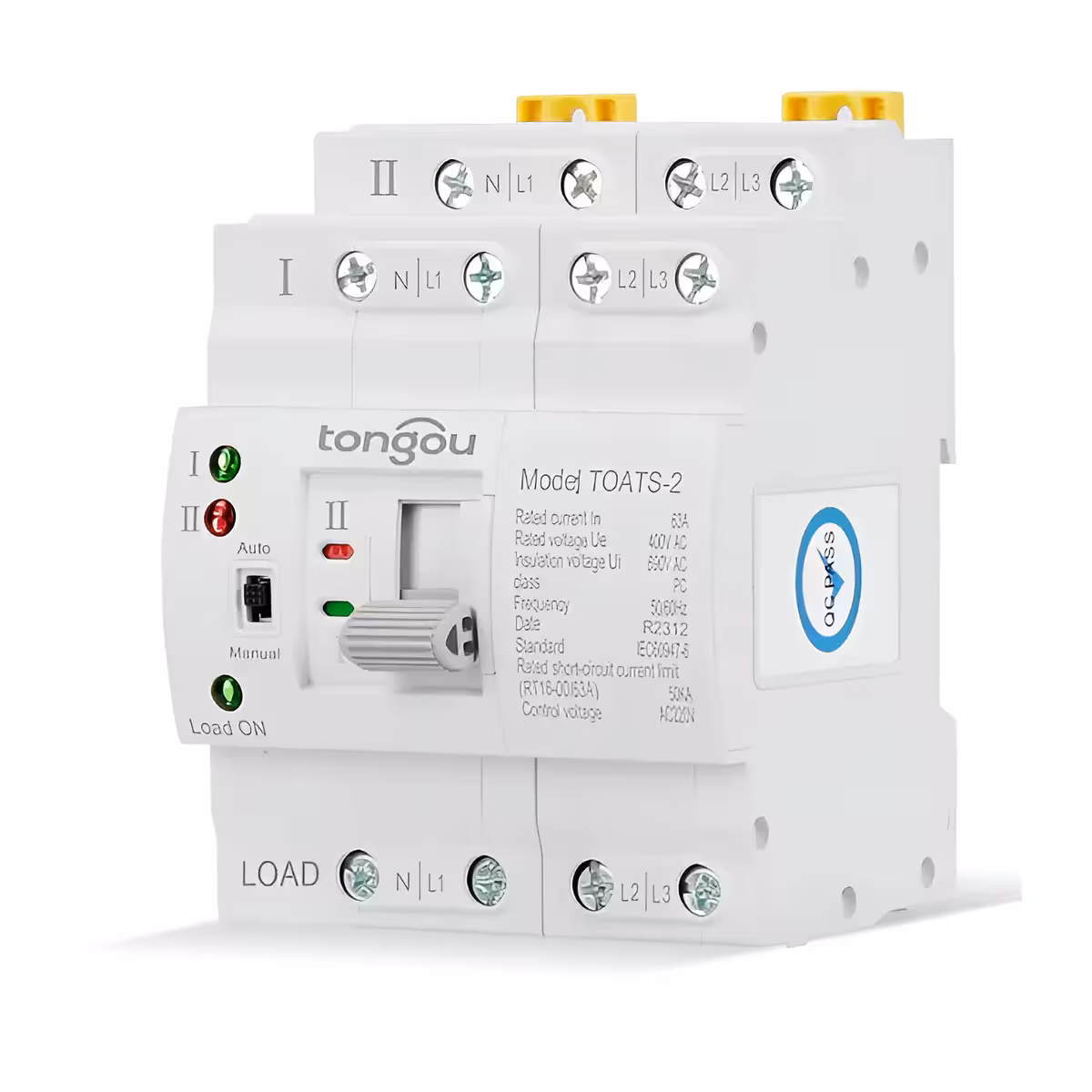

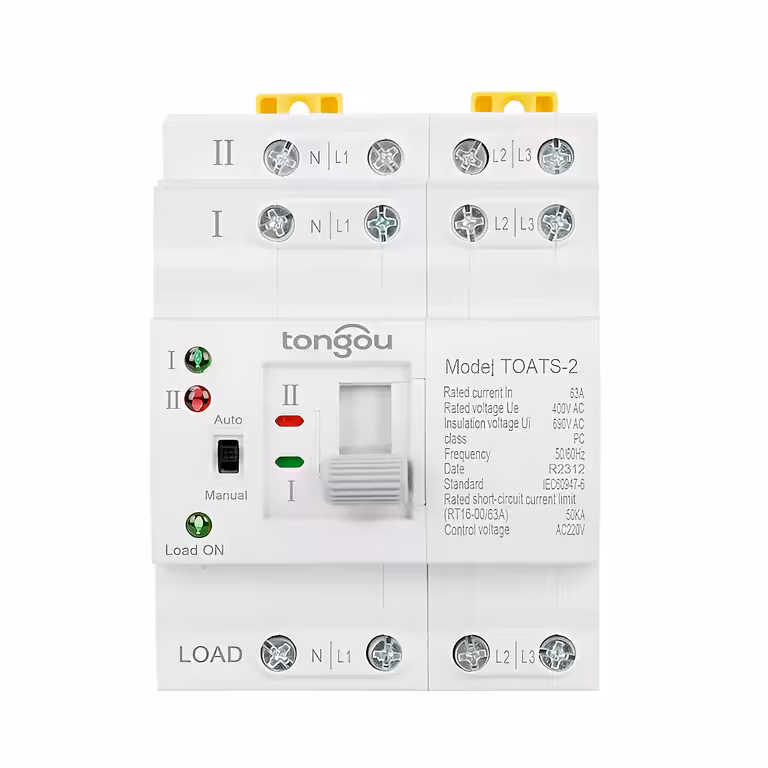

Τριφασικός αυτόματος διακόπτης μεταγωγής ATS 63A – Αδιάλειπτη τροφοδοσία για κρίσιμες εγκαταστάσεις
Όταν το δίκτυο ηλεκτροδότησης παρουσιάζει αστάθεια, κάθε δευτερόλεπτο μετράει. Για έναν server, μια γραμμή παραγωγής ή ένα φωτοβολταϊκό σύστημα, ακόμα και μια σύντομη διακοπή μπορεί να προκαλέσει επανεκκινήσεις, απώλεια δεδομένων ή δαπανηρές διακοπές λειτουργίας. Ο τριφασικός αυτόματος διακόπτης μεταγωγής ATS 63A αναλαμβάνει την αλλαγή της πηγής τροφοδοσίας σε λιγότερο από 50 χιλιοστά του δευτερολέπτου (ms) — ένα διάστημα τόσο μικρό που ο εξοπλισμός σας δεν θα αντιληφθεί ποτέ τη διακοπή.
Σημείωση: Το προϊόν προορίζεται για τριφασικές εγκαταστάσεις 3×230V/400V, 50–60Hz. Η εγκατάσταση πρέπει να πραγματοποιείται αποκλειστικά από αδειούχο ηλεκτρολόγο, σύμφωνα με τους ισχύοντες κανονισμούς εσωτερικών ηλεκτρικών εγκαταστάσεων.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Ταχύτητα μεταγωγής κάτω από 50 ms — ο κρίσιμος εξοπλισμός παραμένει σε λειτουργία χωρίς επανεκκινήσεις ή απώλειες δεδομένων.
- Ονομαστικό ρεύμα 63A — καλύπτει απαιτητικές βιομηχανικές και εμπορικές εφαρμογές, συμπεριλαμβανομένων συστημάτων κλιματισμού και μηχανημάτων παραγωγής.
- Συμβατότητα με τριφασικά φωτοβολταϊκά — εναλλάσσει αυτόματα την ενέργεια μεταξύ ηλιακών πάνελ, δικτύου ή γεννήτριας, μεγιστοποιώντας την ενεργειακή αυτονομία.
- Αυτόματη και χειροκίνητη λειτουργία — αυτόνομη λειτουργία 24/7 στη θέση AUTO, με δυνατότητα άμεσου ελέγχου στη θέση MAN για δοκιμές και συντήρηση.
- Ευρύ φάσμα ανοχής τάσης: 85%–110% — σταθερή μεταγωγή ακόμα και σε δίκτυα με συχνές διακυμάνσεις, χωρίς ψευδείς ενεργοποιήσεις.
- Τοποθέτηση σε ράγα DIN — ενσωματώνεται εύκολα σε οποιονδήποτε τυπικό ηλεκτρολογικό πίνακα χωρίς ανάγκη για τροποποιήσεις στην υποδομή.
- Αυτόματη επαναφορά στην κύρια πηγή — συνεχής παρακολούθηση: μόλις το δίκτυο σταθεροποιηθεί, το ATS επαναφέρει αυτόματα την τροφοδοσία χωρίς ανθρώπινη παρέμβαση.
Λεπτομέρειες και Απόδοση
Ο τριφασικός διακόπτης ATS επιτηρεί διαρκώς τις ηλεκτρικές παραμέτρους της κύριας πηγής. Με την πρώτη απόκλιση —όπως πτώση τάσης, σφάλμα φάσης ή υπέρβαση ορίων— ενεργοποιεί την εφεδρική πηγή σε λιγότερο από 50 ms. Τόσο γρήγορα, που ακόμα και ένα UPS δεν προλαβαίνει να ενεργοποιηθεί.
Στην αυτόματη λειτουργία, η διαδικασία ανίχνευσης και μεταγωγής γίνεται πλήρως αυτόνομα. Στη χειροκίνητη λειτουργία, ο χειριστής επιλέγει την ενεργή πηγή μέσω του φυσικού επιλογέα, κάτι που είναι ιδανικό για περιοδικούς ελέγχους ή προγραμματισμένες εργασίες συντήρησης.
Με χωρητικότητα 63A στα 400V και συμβατότητα 50/60Hz, το ATS είναι κατάλληλο για εφαρμογές από τριφασικά φωτοβολταϊκά και γεννήτριες diesel έως μικρά data centers και βιομηχανικό κλιματισμό. Η στιβαρή κατασκευή του εξασφαλίζει αξιοπιστία ακόμα και σε περιβάλλοντα με υψηλά θερμικά φορτία.
| Χαρακτηριστικό | Προδιαγραφή |
|---|---|
| Τύπος συσκευής | Τριφασικός Αυτόματος Διακόπτης Μεταγωγής (ATS) |
| Ονομαστικό ρεύμα | 63A |
| Ονομαστική τάση | 3×230V / 400V (τριφασικό) |
| Συχνότητα | 50 Hz / 60 Hz |
| Χρόνος μεταγωγής | < 50 ms |
| Αριθμός πηγών | 2 (Πηγή Α – κύρια, Πηγή Β – εφεδρική) |
| Τρόποι λειτουργίας | Αυτόματο / Χειροκίνητο |
| Εύρος τάσης λειτουργίας | 85% – 110% της ονομαστικής τάσης |
| Εφαρμογές | Τριφασικά φωτοβολταϊκά, γεννήτριες, δίκτυο, data centers |
| Τοποθέτηση | Ράγα DIN, ηλεκτρολογικός πίνακας |
| Κατηγορία χρήσης | Βιομηχανική / Εμπορική |
Οδηγίες Εγκατάστασης και Χρήσης

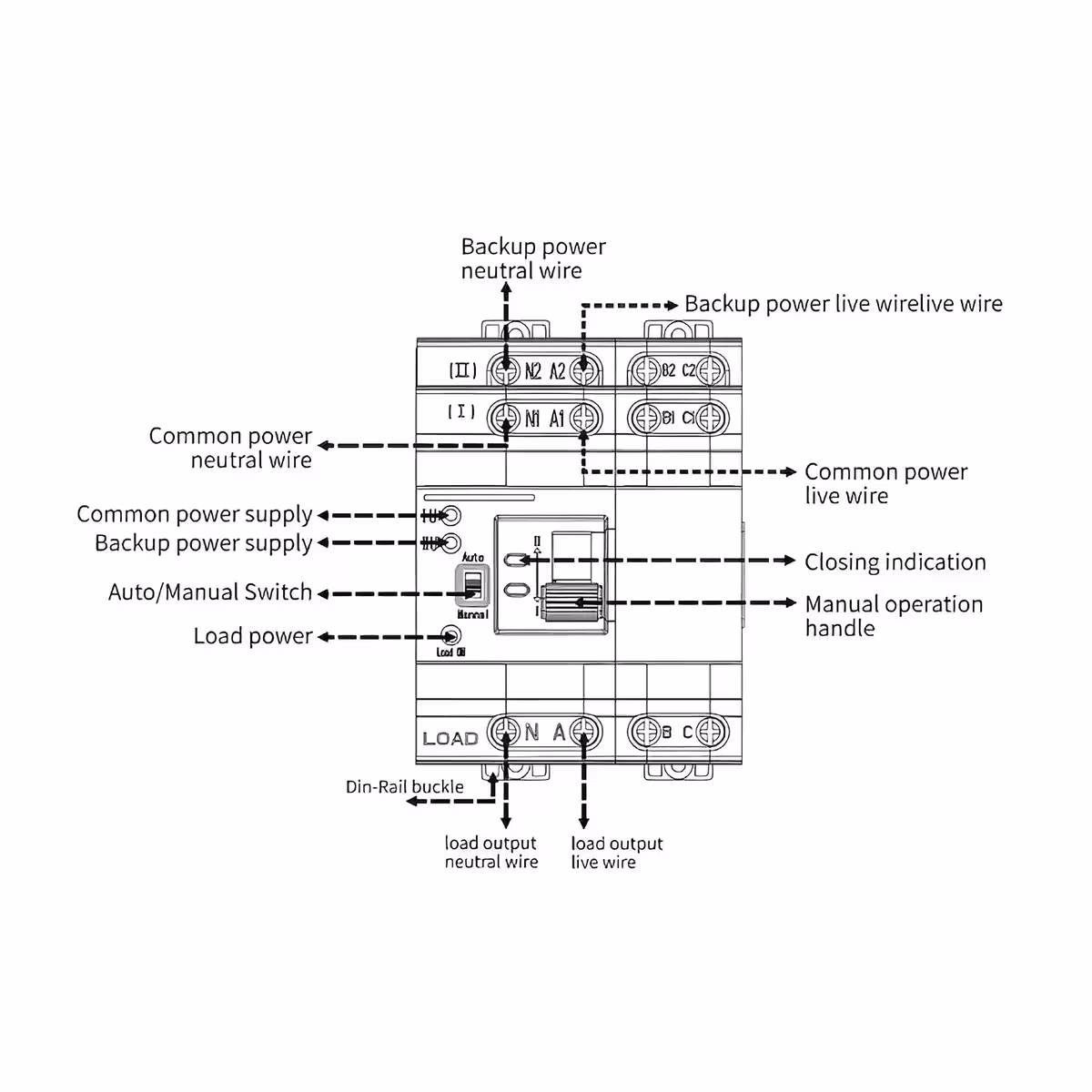

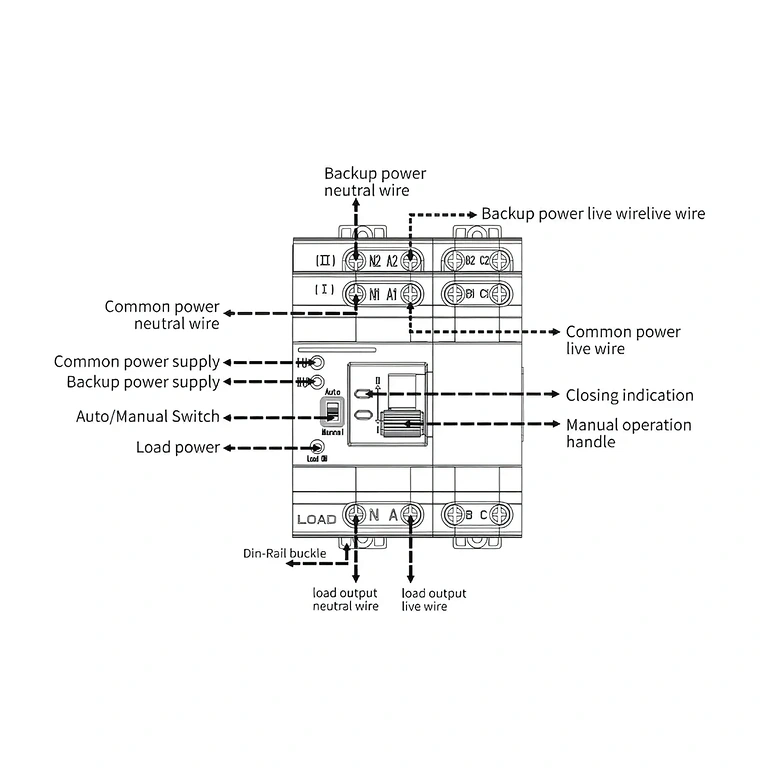

- Τοποθέτηση σε ράγα DIN — στερεώστε το ATS στον πίνακα σύμφωνα με το διάγραμμα συνδεσμολογίας. Συνδέστε την Πηγή Α (δίκτυο/φωτοβολταϊκό) και την Πηγή Β (γεννήτρια/εφεδρικό δίκτυο).
- Επιλογή λειτουργίας — γυρίστε τον επιλογέα στη θέση AUTO για αυτόνομη λειτουργία ή στη θέση MAN για χειροκίνητο έλεγχο.
- Έλεγχος ορίων τάσης — βεβαιωθείτε ότι οι παράμετροι είναι συμβατές με την εγκατάστασή σας (85%–110% του ονομαστικού).
- Δοκιμή λειτουργίας — προσομοιώστε μια διακοπή της κύριας πηγής για να επιβεβαιώσετε την αυτόματη μεταγωγή στην Πηγή Β εντός 50 ms και την επαναφορά μετά την αποκατάσταση της Πηγής Α.
- Συντήρηση — πριν από οποιαδήποτε επέμβαση στις συνδέσεις, γυρίστε τον διακόπτη στη θέση MANUAL και διακόψτε πλήρως την τροφοδοσία.
Περιεχόμενα Συσκευασίας
- 1× Τριφασικός αυτόματος διακόπτης μεταγωγής ATS 63A
Συχνές Ερωτήσεις
Λειτουργεί με τριφασικό φωτοβολταϊκό σύστημα διασυνδεδεμένο στο δίκτυο;
Ναι. Το ATS μεταβαίνει αυτόματα μεταξύ της ενέργειας από τα φωτοβολταϊκά και του δημόσιου δικτύου όταν η παραγωγή πέφτει κάτω από το απαραίτητο όριο, χωρίς να απαιτείται χειροκίνητη παρέμβαση.
Πόσο γρήγορα γίνεται η μεταγωγή μεταξύ των πηγών;
Σε λιγότερο από 50 χιλιοστά του δευτερολέπτου. Είναι αρκετά γρήγορο ώστε να αποτρέψει την επανεκκίνηση εξοπλισμού IT, συστημάτων κλιματισμού ή αυτοματοποιημένων γραμμών παραγωγής.
Είναι υποχρεωτική η εγκατάσταση από αδειούχο ηλεκτρολόγο;
Ναι. Οποιαδήποτε επέμβαση σε τριφασικές εγκαταστάσεις πρέπει να γίνεται από πιστοποιημένο επαγγελματία ηλεκτρολόγο. Η μη εξουσιοδοτημένη εγκατάσταση ενδέχεται να ακυρώσει την εγγύηση και να θέσει σε κίνδυνο την ασφάλεια της εγκατάστασης.
Μπορεί να τοποθετηθεί σε εξωτερικό χώρο ή σε περιβάλλον με υγρασία;
Όχι απευθείας. Το ATS πρέπει να τοποθετείται εντός κλειστού ηλεκτρολογικού πίνακα. Εάν ο πίνακας βρίσκεται σε εξωτερικό χώρο, πρέπει να διαθέτει βαθμό προστασίας τουλάχιστον IP65 για την προστασία από υγρασία και σκόνη.
Τι συμβαίνει αν διακοπούν και οι δύο πηγές ταυτόχρονα;
Το ATS τίθεται σε κατάσταση αναμονής και δεν τροφοδοτεί το φορτίο. Μόλις επανέλθει οποιαδήποτε από τις δύο πηγές, η μεταγωγή γίνεται αυτόματα σύμφωνα με την προτεραιότητα που έχει οριστεί.
