Μετατροπέας Step-Up DC-DC 1200W – Ανύψωση Τάσης χωρίς Απώλειες και Συμβιβασμούς
Διαθέτετε πηγή 12V ή 24V και χρειάζεστε 48V, 60V ή παραπάνω; Χωρίς τον κατάλληλο DC-DC step-up converter, είτε θα χάνετε ενέργεια υπό μορφή θερμότητας, είτε θα περιορίζετε τις δυνατότητες του project σας. Αυτή η μονάδα 1200W και 20A προσφέρει τη λύση που αναζητάτε: σταθερή μετατροπή, απόδοση έως και 95% και συνεχή ρύθμιση της τάσης εξόδου από 12V έως 80V, χωρίς την ανάγκη πρόσθετου εξοπλισμού.
Σημείωση: Η μέγιστη ισχύς των 1200W επιτυγχάνεται στα 60V × 20A στην έξοδο. Για χαμηλότερες τάσεις, η διαθέσιμη ισχύς υπολογίζεται ως: τάση εξόδου × ρεύμα (π.χ. 24V × 20A = 480W). Για συνεχή λειτουργία πάνω από 600W, συνιστάται η χρήση πρόσθετης ενεργής ψύξης.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Απόδοση έως 95% — από τα 100W κατανάλωσης, τα 95W φτάνουν στο φορτίο. Λιγότερη θερμότητα και μεγαλύτερη αυτονομία σε συστήματα με μπαταρίες ή φωτοβολταϊκά πάνελ.
- Ρυθμιζόμενη τάση εξόδου 12V–80V — μία μονάδα καλύπτει δεκάδες διαφορετικές εφαρμογές, χωρίς να χρειάζονται αντικαταστάσεις ή μετατροπείς.
- Μέγιστο ρεύμα 20A στην είσοδο και την έξοδο — υποστηρίζει άνετα κινητήρες, φορτιστές μπαταριών και inverters.
- Αυτόματος περιορισμός ρεύματος από 0.5A έως 20A — προστατεύετε την μπαταρία ή το φορτίο σας χωρίς εξωτερικά ρελέ ή επιπλέον κυκλώματα.
- Προστασία από αντίστροφη ροή ρεύματος — δεν απαιτείται εξωτερική δίοδος, απλοποιώντας τη συνδεσμολογία σας.
- Συχνότητα μεταγωγής 150KHz — μειωμένος θόρυβος (ripple) στην έξοδο και σταθερή τάση ακόμα και με απότομες μεταβολές του φορτίου.
- Εύρος θερμοκρασίας λειτουργίας –40°C έως +85°C — αξιόπιστη λειτουργία ακόμα και σε δύσκολες συνθήκες, από το αυτοκίνητο τον χειμώνα έως την ταράτσα δίπλα στα φωτοβολταϊκά το καλοκαίρι.
Τεχνικά Χαρακτηριστικά και Απόδοση
Η τοπολογία boost converter με συχνότητα μεταγωγής 150KHz διατηρεί την τάση εξόδου σταθερή, ανεξάρτητα από τις διακυμάνσεις του φορτίου ή της τροφοδοσίας. Το ρεύμα ηρεμίας μόλις 15mA στα 12V διασφαλίζει ότι η μονάδα δεν θα αποφορτίσει την μπαταρία σας σε κατάσταση αναμονής. Οι ενσωματωμένες προστασίες — ασφάλεια 20A στην είσοδο, αυτόματος περιορισμός ρεύματος και προστασία από αντίστροφη ροή — θωρακίζουν τόσο τη μονάδα όσο και τον εξοπλισμό σας. Προσοχή: η μονάδα δεν διαθέτει προστασία από ανάστροφη πολικότητα — προσθέστε μια δίοδο Schottky στην είσοδο εάν υπάρχει κίνδυνος λανθασμένης σύνδεσης.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση εισόδου | 8V – 60V DC |
| Τάση εξόδου | 12V – 80V DC (συνεχώς ρυθμιζόμενη) |
| Μέγιστο ρεύμα εισόδου | 20A |
| Μέγιστο ρεύμα εξόδου | 20A |
| Εύρος σταθερού ρεύματος | 0.5A – 20A |
| Μέγιστη ισχύς εξόδου | 1200W (στα 60V × 20A) |
| Απόδοση μετατροπής | έως 95% |
| Συχνότητα μεταγωγής | 150KHz |
| Ρεύμα ηρεμίας | 15mA (στα 12V εισόδου) |
| Προστασία υπερέντασης | Ναι – αυτόματος περιορισμός, ρυθμιζόμενος από 0.5A |
| Προστασία βραχυκυκλώματος | Ναι – ασφάλεια 20A στην είσοδο |
| Προστασία αντίστροφης ροής | Ναι – δεν απαιτείται εξωτερική δίοδος |
| Προστασία ανάστροφης πολικότητας | Όχι – συνιστάται εξωτερική δίοδος |
| Θερμοκρασία λειτουργίας | –40°C έως +85°C |
| Διαστάσεις μονάδας | 116 × 52 × 15 mm |
| Βάρος | 300 g |
Οδηγίες Χρήσης και Ρύθμισης

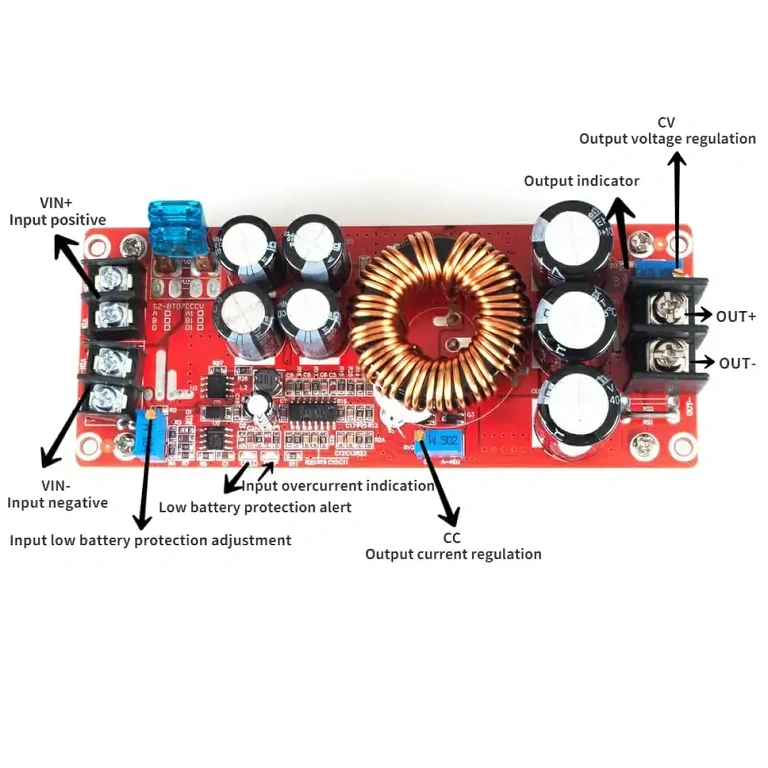

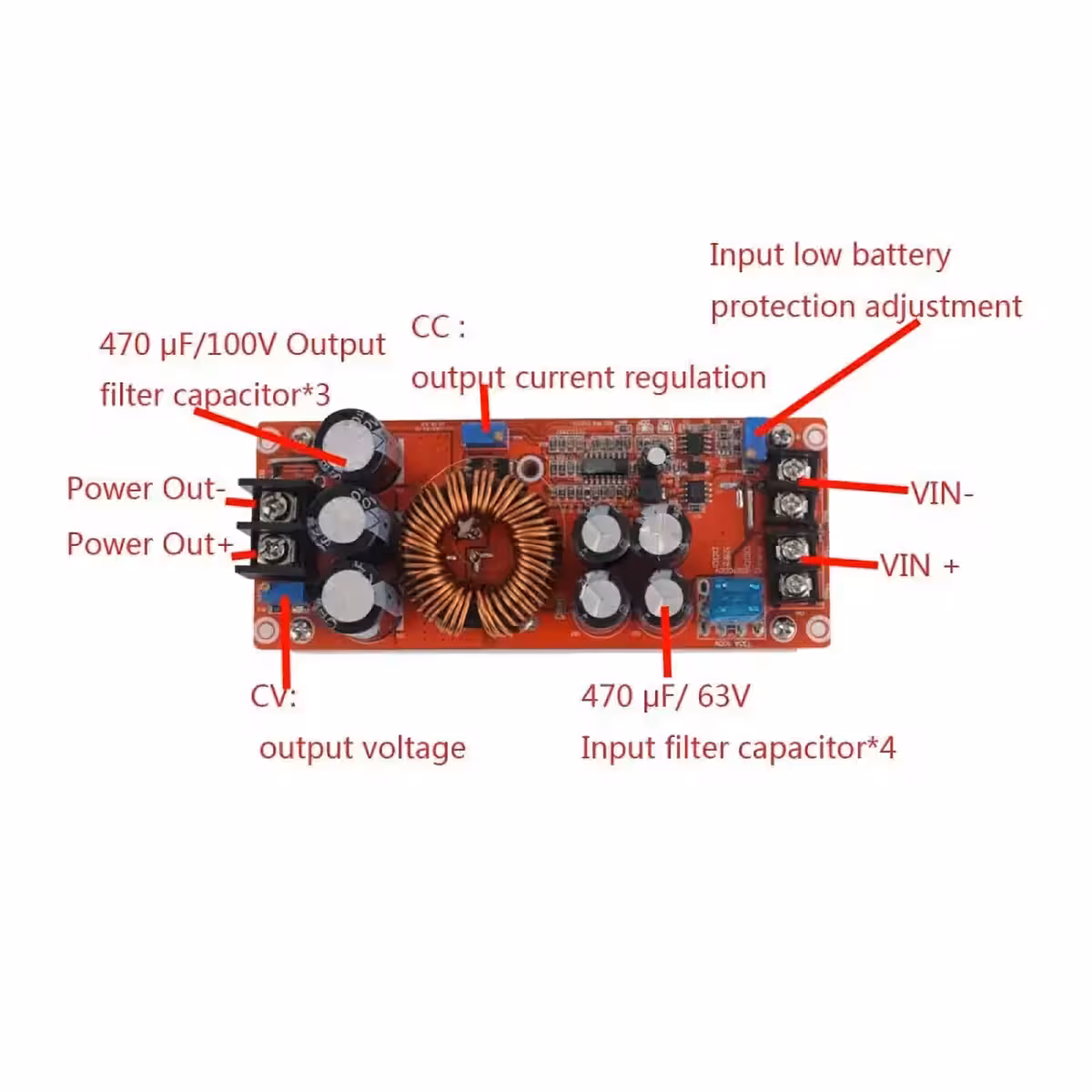

- Συνδέστε την πηγή τροφοδοσίας στους ακροδέκτες εισόδου (Vin+ και Vin–), προσέχοντας τη σωστή πολικότητα. Η τάση εισόδου πρέπει να κυμαίνεται μεταξύ 8V και 60V DC.
- Πριν συνδέσετε το φορτίο, ρυθμίστε την επιθυμητή τάση εξόδου περιστρέφοντας το ποτενσιόμετρο τάσης, ελέγχοντας παράλληλα με ένα πολύμετρο στους ακροδέκτες Vout+ και Vout–.
- Ρυθμίστε το όριο ρεύματος μέσω του ειδικού ποτενσιόμετρου, ξεκινώντας από την ελάχιστη τιμή (0.5A) και αυξάνοντας σταδιακά μέχρι την απαιτούμενη τιμή, έως 20A το μέγιστο.
- Συνδέστε το φορτίο μόνο αφού έχετε ρυθμίσει σωστά την τάση εξόδου, για να αποφύγετε την υπερτάση των συσκευών σας.

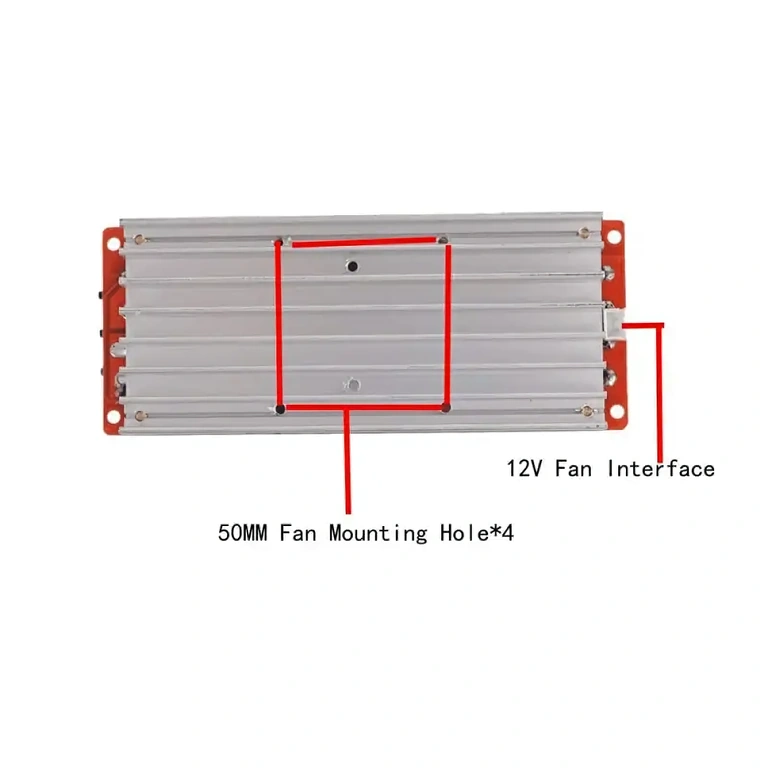

- Παρακολουθήστε τη θερμοκρασία σε υψηλά φορτία. Για συνεχή λειτουργία πάνω από 600W, προσθέστε έναν ανεμιστήρα για ενεργή ψύξη ώστε να διασφαλίσετε τη μακροζωία της μονάδας.
- Ελέγχετε περιοδικά την ασφάλεια 20A στην είσοδο και αντικαταστήστε την εάν έχει καεί λόγω βραχυκυκλώματος.
Περιεχόμενα Συσκευασίας
- 1 × Μετατροπέας DC-DC Step-Up Boost 1200W 20A
- 1 × Ασφάλεια 20A (προεγκατεστημένη στην είσοδο)
Συχνές Ερωτήσεις
Μπορώ να χρησιμοποιήσω αυτόν τον μετατροπέα για να φορτίσω μια μπαταρία 48V από φωτοβολταϊκό πάνελ 12V;
Ναι. Ρυθμίστε την τάση εξόδου στην απαιτούμενη τάση φόρτισης (π.χ. 54.6V για Li-Ion 48V) και περιορίστε το ρεύμα σύμφωνα με τις προδιαγραφές της μπαταρίας σας. Βεβαιωθείτε ότι το φωτοβολταϊκό πάνελ παρέχει επαρκές ρεύμα στην είσοδο για να καλύψει την απαιτούμενη ισχύ.
Είναι απαραίτητη η πρόσθετη ψύξη για λειτουργία στη μέγιστη ισχύ;
Ναι. Για συνεχή λειτουργία πάνω από 600–700W, προσθέστε έναν ανεμιστήρα. Η ενσωματωμένη ψύκτρα δεν επαρκεί για μεγάλα φορτία σε υψηλές θερμοκρασίες περιβάλλοντος — η ενεργή ψύξη παρατείνει σημαντικά τη διάρκεια ζωής της μονάδας.
Μπορώ να συνδέσω πολλές μονάδες παράλληλα για μεγαλύτερη ισχύ;
Δεν συνιστάται χωρίς ειδικές τροποποιήσεις. Οι ελάχιστες διαφορές τάσης μεταξύ των μονάδων προκαλούν ανισορροπία ρεύματος. Για υψηλότερες απαιτήσεις ισχύος, επιλέξτε μία μονάδα μεγαλύτερης ισχύος ή χρησιμοποιήστε έναν ειδικό controller για παράλληλη σύνδεση.
Τι συμβαίνει αν η τάση εισόδου είναι ίση με την επιθυμητή τάση εξόδου;
Η μονάδα δεν θα λειτουργήσει σωστά. Πρόκειται για έναν αποκλειστικά step-up μετατροπέα — η τάση εξόδου πρέπει να είναι πάντα υψηλότερη από την τάση εισόδου. Για ίσες ή χαμηλότερες τάσεις, θα χρειαστείτε έναν buck ή buck-boost μετατροπέα.
Τι θα συμβεί αν συνδέσω τους ακροδέκτες με ανάστροφη πολικότητα;
Η μονάδα δεν διαθέτει εσωτερική προστασία από ανάστροφη πολικότητα και μπορεί να υποστεί μόνιμη βλάβη. Προσθέστε μια δίοδο Schottky ή ένα MOSFET προστασίας στην είσοδο εάν υπάρχει οποιοσδήποτε κίνδυνος λανθασμένης σύνδεσης.
