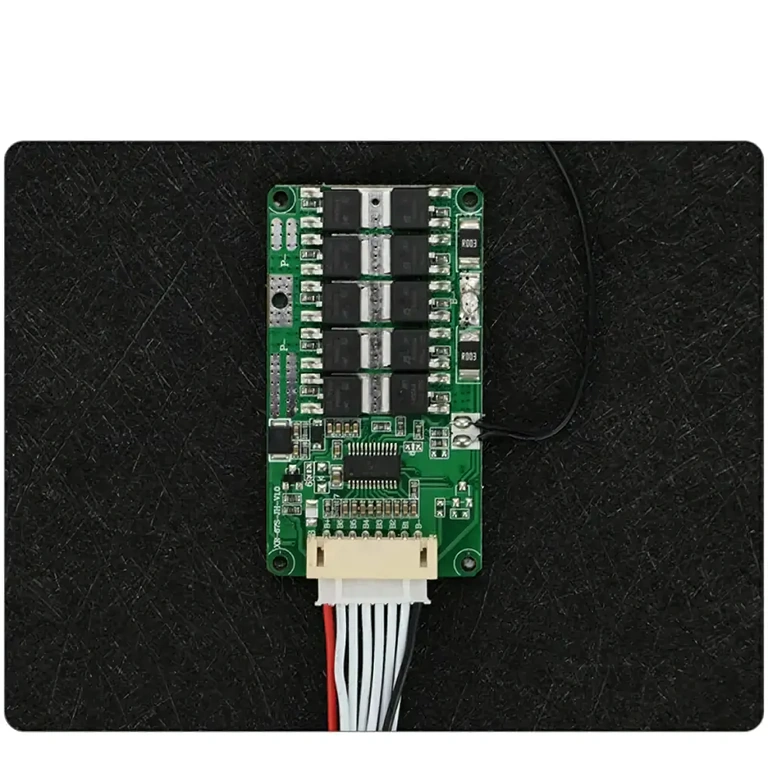

BMS 7S 24V 25A – Ολοκληρωμένη προστασία για το πακέτο μπαταριών Li-Ion 18650
Κατασκευάζετε ένα πακέτο μπαταριών 18650 για ηλεκτρικό ποδήλατο, αυτόνομο σύστημα ή κάποιο DIY project; Χωρίς ένα σωστά ρυθμισμένο BMS, οι κυψέλες με τον καιρό απορυθμίζονται, υπερφορτίζονται ή αποφορτίζονται επικίνδυνα, οδηγώντας σε πρόωρη φθορά του πακέτου σας. Το module BMS 7S 24V 25A είναι η λύση: παρακολουθεί κάθε κυψέλη ξεχωριστά, εξισορροπεί αυτόματα τις τάσεις και διακόπτει το ρεύμα πριν προκληθεί οποιαδήποτε ζημιά.
Σημείωση: Συμβατό αποκλειστικά με τεχνολογία Li-Ion 3.7V/κυψέλη (π.χ. 18650). Δεν συνιστάται για κυψέλες LiFePO4 ή LiPo χωρίς προηγούμενο έλεγχο των ορίων τάσης.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Προστασία 5 επιπέδων — υπέρταση, υπερφόρτιση, υπερένταση, βραχυκύκλωμα και υψηλή θερμοκρασία λειτουργούν παράλληλα για μέγιστη ασφάλεια.
- Αυτόματη εξισορρόπηση στα 4.15V ± 0.025V — οι πιο αδύναμες κυψέλες αναπληρώνονται, εξασφαλίζοντας ομοιόμορφη τάση σε κάθε κύκλο φόρτισης.
- Αιχμή 60A κατά την εκκίνηση — τα ηλεκτρικά μοτέρ απαιτούν υψηλό ρεύμα στο ξεκίνημα· τα 60A στιγμιαίας αντοχής αποτρέπουν την άσκοπη ενεργοποίηση της προστασίας.
- Κατανάλωση σε αναμονή ≤30μA — ελάχιστη κατανάλωση όταν το σύστημα δεν χρησιμοποιείται, διατηρώντας τη χωρητικότητα της μπαταρίας σας.
- Εσωτερική αντίσταση ≤20mΩ — ελαχιστοποίηση των απωλειών ενέργειας και της θερμότητας, ακόμη και σε υψηλά ρεύματα εκφόρτισης.
- Ενσωματωμένος αισθητήρας θερμοκρασίας — αυτόματη διακοπή στους 50°C (φόρτιση) και 70°C (εκφόρτιση), χωρίς ανάγκη για πρόσθετα εξαρτήματα.
- Compact μέγεθος 60 × 33 × 7 mm — χωράει εύκολα σε κάθε θήκη μπαταρίας ή περιορισμένο χώρο κατασκευής.
Τεχνικά χαρακτηριστικά και απόδοση
Το module χρησιμοποιεί αρχιτεκτονική Common Port (κοινή θύρα) — ο ίδιος ακροδέκτης B-/P- εξυπηρετεί τόσο τη φόρτιση όσο και την εκφόρτιση, μειώνοντας τα καλώδια και απλοποιώντας τη συνδεσμολογία. Το συνεχές ρεύμα 25A καλύπτει άνετα ηλεκτρικά μοτέρ 24V, μικρά inverters ή φωτοβολταϊκά συστήματα, ενώ η στιγμιαία αιχμή των 60A απορροφά τα ρεύματα εκκίνησης. Τα όρια 4.25V για υπερφόρτιση και 2.7V για αποφόρτιση ανά κυψέλη είναι ακριβώς ρυθμισμένα για τη βέλτιστη διαχείριση της χημείας Li-Ion, προστατεύοντας το εσωτερικό του στοιχείου.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Μοντέλο | BMS 7S 24V 25A |
| Αριθμός κυψελών σε σειρά | 7S (7 × 3.7V = 25.9V ονομαστική) |
| Συνεχές ρεύμα εκφόρτισης | 25A |
| Στιγμιαίο ρεύμα εκφόρτισης | 60A (αιχμή) |
| Μέγιστο ρεύμα φόρτισης | 20A |
| Τάση υπερφόρτισης | 4.25V ± 0.025V / κυψέλη |
| Τάση αποφόρτισης | 2.7V ± 0.08V / κυψέλη |
| Τάση εξισορρόπησης | 4.15V ± 0.025V |
| Ρεύμα εξισορρόπησης | 40mA |
| Θερμική προστασία φόρτισης | Διακοπή στους 50°C |
| Θερμική προστασία εκφόρτισης | Διακοπή στους 70°C |
| Κατανάλωση σε αναμονή | ≤30μA |
| Εσωτερική αντίσταση | ≤20mΩ |
| Διαστάσεις | 60 × 33 × 7 mm |
| Μέθοδος σύνδεσης | Common Port (Κοινή θύρα) |
| Συμβατή χημεία μπαταρίας | Li-Ion 3.7V/κυψέλη (π.χ. 18650) |

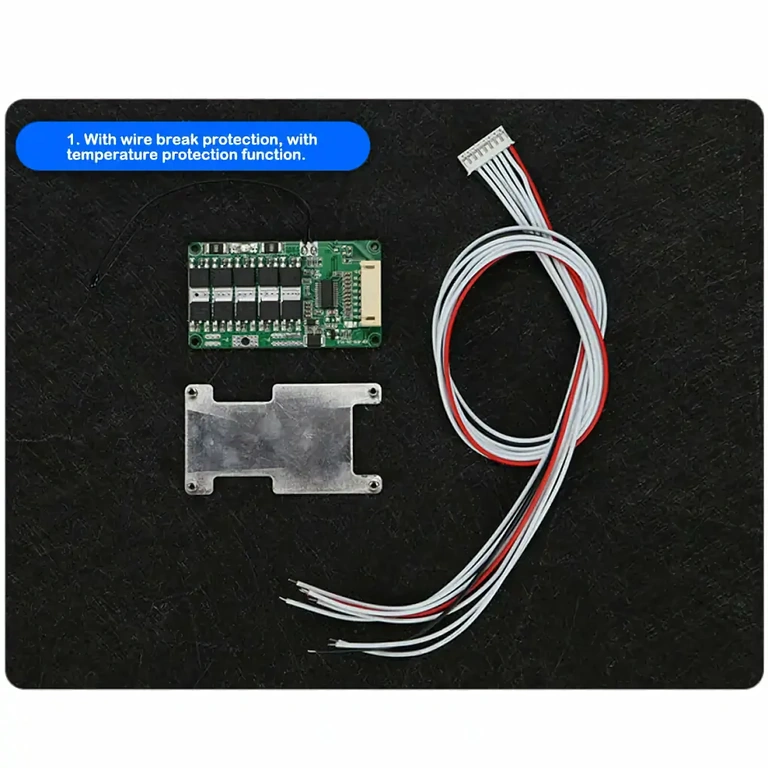

Περιεχόμενα συσκευασίας
- 1 × Πλακέτα προστασίας BMS 7S 24V 25A
- 1 × Προεγκατεστημένος αισθητήρας θερμοκρασίας
- Καλώδια σύνδεσης 40 cm
Συχνές Ερωτήσεις
Είναι συμβατό με όλες τις κυψέλες Li-Ion 18650, ανεξαρτήτως χωρητικότητας;
Ναι. Η συμβατότητα εξαρτάται από την ονομαστική τάση (3.7V/κυψέλη) και όχι από τα mAh. Μπορείτε να χρησιμοποιήσετε κυψέλες 2000mAh, 2500mAh ή 3000mAh — το BMS λειτουργεί με τον ίδιο τρόπο. Η χωρητικότητα επηρεάζει μόνο τη συνολική αυτονομία του πακέτου σας.
Μπορώ να το χρησιμοποιήσω σε ηλεκτρικό ποδήλατο ή πατίνι 24V;
Βεβαίως, είναι από τις πιο συνηθισμένες εφαρμογές. Το συνεχές ρεύμα των 25A καλύπτει τα τυπικά μοτέρ 24V, ενώ η αιχμή των 60A εξαλείφει τον κίνδυνο διακοπής κατά την εκκίνηση. Ελέγξτε πάντα τη μέγιστη κατανάλωση του μοτέρ σας πριν την εγκατάσταση.

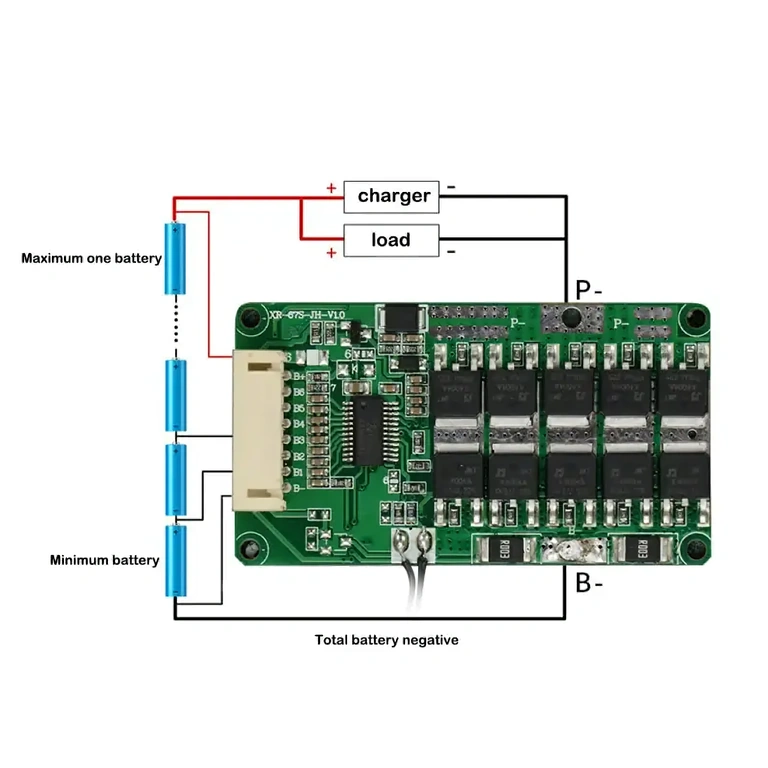

Τι σημαίνει ‘κοινή θύρα’ (common port) και πώς συνδέεται;
Σημαίνει ότι το ίδιο καλώδιο B- και P- χρησιμοποιείται τόσο για τη φόρτιση όσο και για την εκφόρτιση, χωρίς να χρειάζονται ξεχωριστοί ακροδέκτες. Η συνδεσμολογία είναι πιο απλή, αλλά απαιτεί προσοχή στην πολικότητα. Η ανάποδη σύνδεση μπορεί να προκαλέσει ζημιά στα εσωτερικά MOSFET.
Χρειάζεται ξεχωριστή τοποθέτηση ο αισθητήρας θερμοκρασίας;
Όχι. Ο αισθητήρας είναι προεγκατεστημένος και έτοιμος για χρήση. Παρακολουθεί τη θερμοκρασία της πλακέτας και των γειτονικών κυψελών, ενεργοποιώντας την αυτόματη διακοπή στους 50°C (φόρτιση) και 70°C (εκφόρτιση).
