BMS 16S 60V 30A – ολοκληρωμένη προστασία για την μπαταρία του ηλεκτρικού σας scooter
Η μπαταρία ενός ηλεκτρικού scooter δεν παρουσιάζει βλάβη ξαφνικά. Φθείρεται σταδιακά —κελί προς κελί— λόγω ανισορροπίας τάσης, επαναλαμβανόμενων υπερφορτίσεων ή απροστάτευτων βραχυκυκλωμάτων. Το BMS 16S 60V 30A σταματά ακριβώς αυτές τις διαδικασίες, προτού μετατραπούν σε σοβαρό πρόβλημα.
Σημείωση: Η πλακέτα λειτουργεί σε διαμόρφωση κοινής θύρας (common port) — η φόρτιση και η εκφόρτιση πραγματοποιούνται από τους ίδιους ακροδέκτες (B- και P-). Είναι συμβατό αποκλειστικά με πακέτα 16 κελιών Li-ion συνδεδεμένων σε σειρά.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Ταυτόχρονη προστασία 4-σε-1 — παρακολουθεί σε πραγματικό χρόνο την υπερφόρτιση, την υπερεκφόρτιση, την υπέρταση ρεύματος και το βραχυκύκλωμα, χωρίς να απαιτείται χειροκίνητη παρέμβαση.

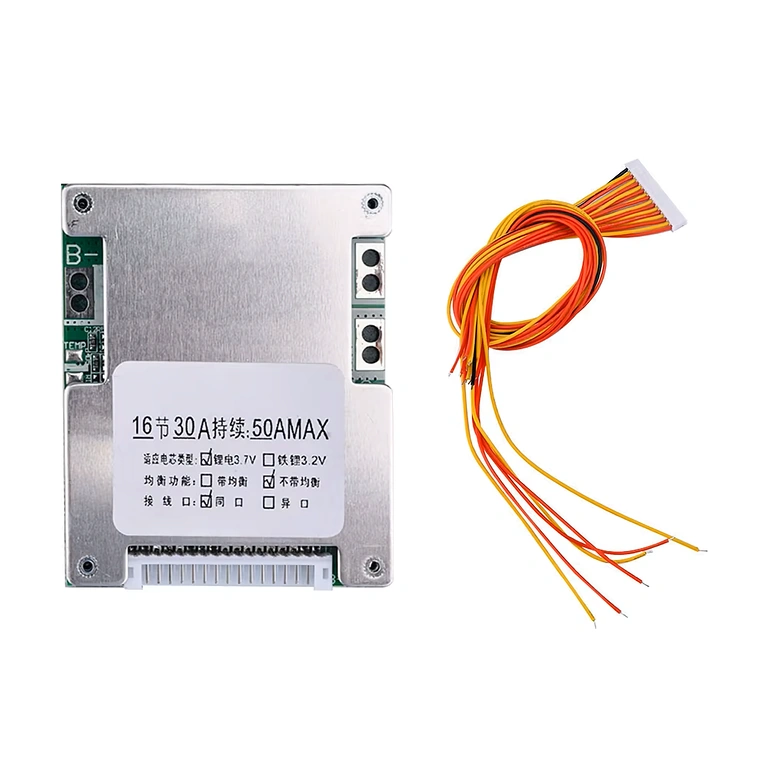

- Παθητική εξισορρόπηση των 16 κελιών — εξισώνει την τάση κατά τη διάρκεια κάθε φόρτισης, αποτρέποντας την ανομοιόμορφη φθορά που μειώνει την αυτονομία κατά 20–30% με την πάροδο του χρόνου.

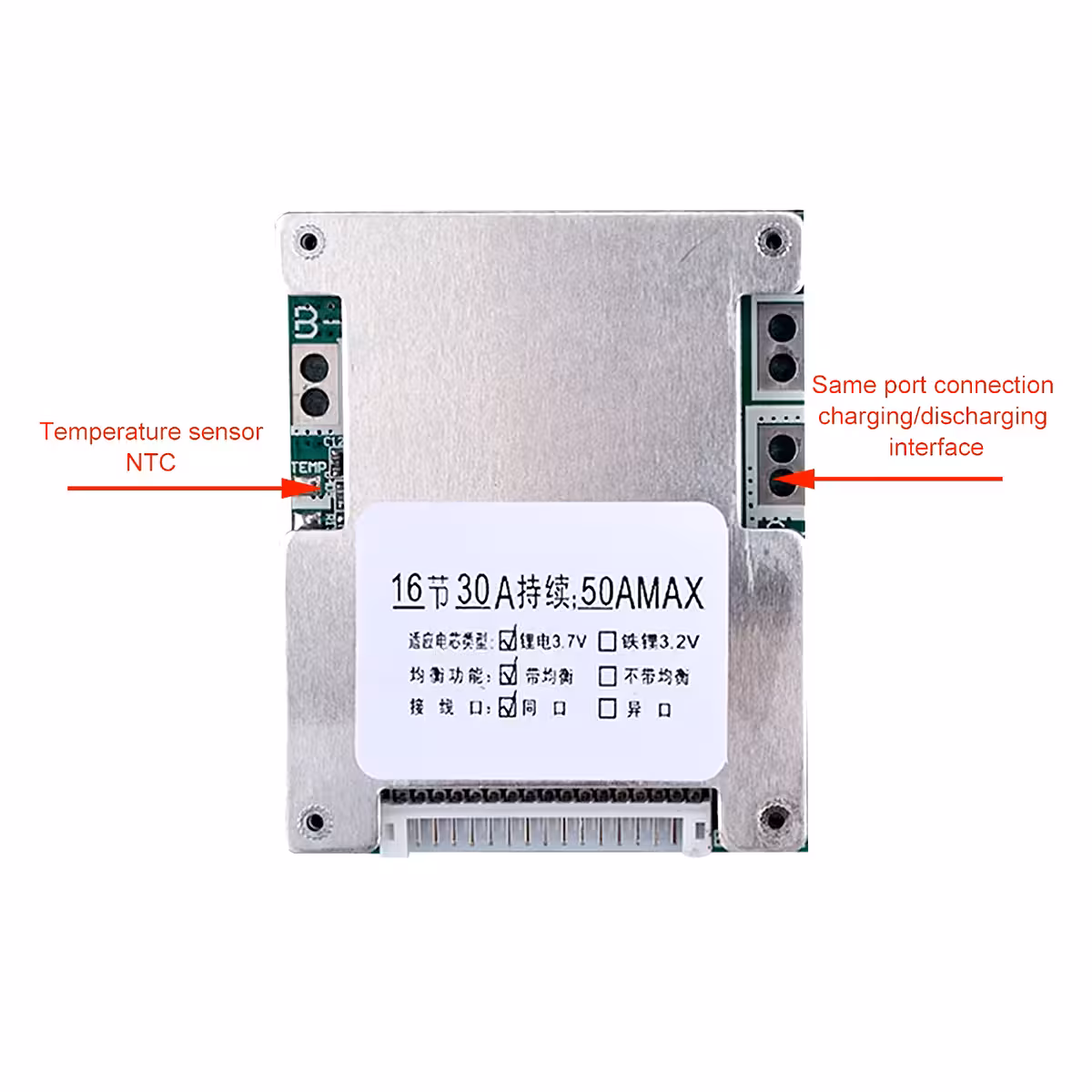

- Ενσωματωμένος θερμικός αισθητήρας — διακόπτει αυτόματα το κύκλωμα σε περίπτωση υπερθέρμανσης και το επανενεργοποιεί μετά την ψύξη, χωρίς καμία δική σας ενέργεια.
- 30A συνεχόμενα, 50A αιχμής — υποστηρίζει απρόσκοπτα μοτέρ για scooter ή e-bike έως 2500W, ακόμη και σε απότομες εκκινήσεις ή ανηφόρες.
- Κοινή θύρα για απλοποιημένη καλωδίωση — ένα μόνο ζεύγος ακροδεκτών για φόρτιση και εκφόρτιση, ιδανικό για οχήματα χωρίς ειδική θύρα φόρτισης.
- Συμβατό με τις πιο διαδεδομένες χημείες Li-ion — λειτουργεί με κελιά ternare, LiMn και LiCoO2 ονομαστικής τάσης 3.7V, χωρίς τροποποιήσεις.
Τεχνικές λεπτομέρειες και Απόδοση

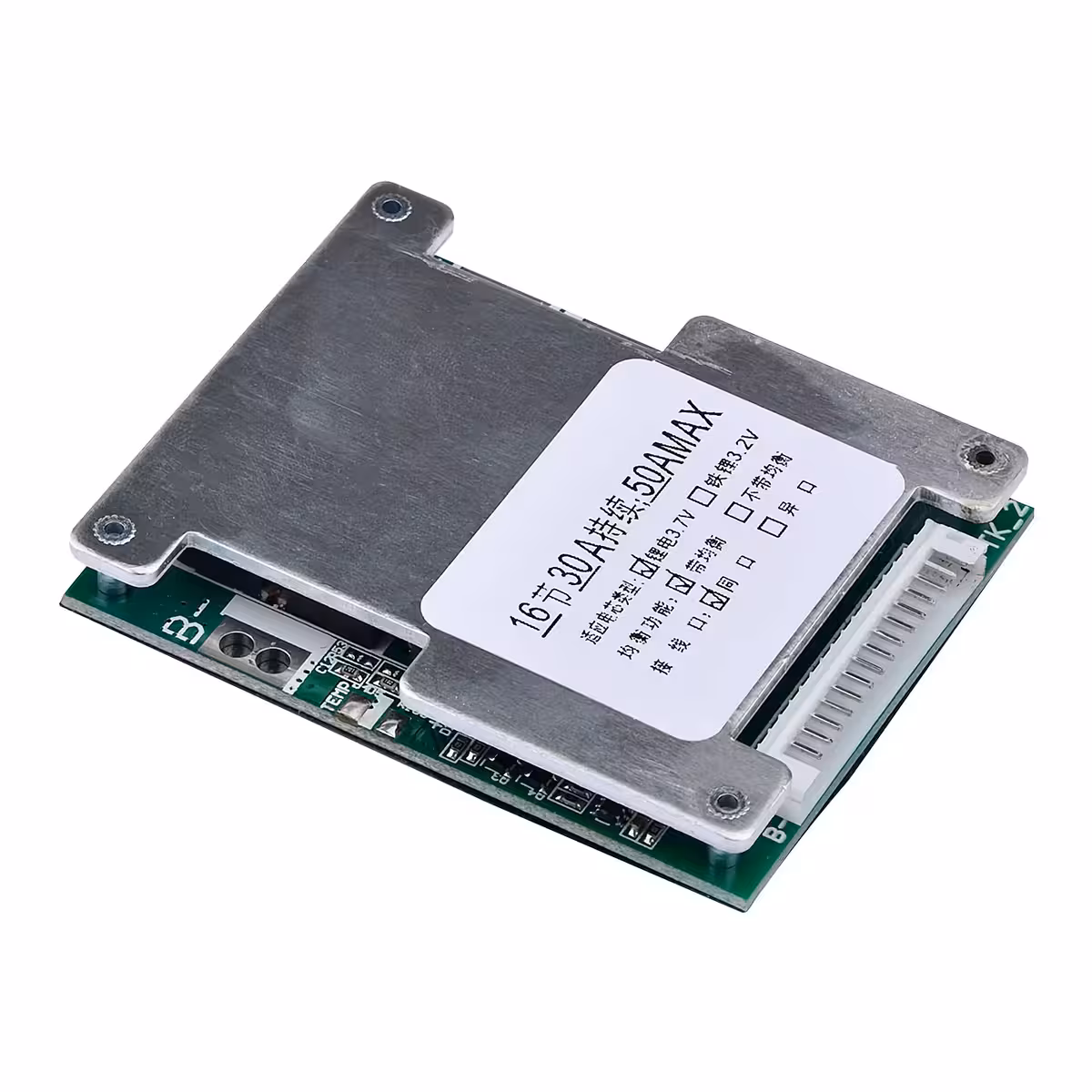

Στη βάση της μονάδας βρίσκεται ένα κύκλωμα προστασίας πολλαπλών επιπέδων με MOSFET ισχύος, σχεδιασμένο να διαχειρίζεται συνεχόμενο ρεύμα 30A και στιγμιαίες αιχμές 50A χωρίς υπερθέρμανση. Το όριο διακοπής υπερφόρτισης είναι στα 4.25V/κελί, ενώ η προστασία από βαθιά εκφόρτιση ενεργοποιείται στα 2.6V/κελί — τιμές βαθμονομημένες για τη μεγιστοποίηση των κύκλων ζωής της μπαταρίας. Η λειτουργία παθητικής εξισορρόπησης ανακατανέμει την ενέργεια μεταξύ των κελιών κατά τη φάση της φόρτισης, διορθώνοντας τις ανισορροπίες πριν καταστούν μη αναστρέψιμες.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Μοντέλο | BMS 16S 60V 30A (κοινή θύρα) |
| Διαμόρφωση | 16 κελιά Li-ion σε σειρά |
| Ονομαστική τάση | 60V (έως 2500W) |
| Συνεχόμενο ρεύμα εκφόρτισης | 30A |
| Ρεύμα αιχμής εκφόρτισης | 50A |
| Μέγιστο ρεύμα φόρτισης | 30A |
| Προστασία υπερφόρτισης | 4.25V / κελί |
| Προστασία βαθιάς εκφόρτισης | 2.6V / κελί |
| Θερμική προστασία | Ναι, περιλαμβάνεται αισθητήρας |
| Εξισορρόπηση κελιών | Ναι, παθητική |
| Συμβατότητα χημείας | Li-ion ternare, LiMn, LiCoO2 (3.7V ονομαστική) |
| Τύπος θύρας | Κοινή θύρα (φόρτιση + εκφόρτιση μέσω B- και P-) |
Οδηγίες Εγκατάστασης και Χρήσης

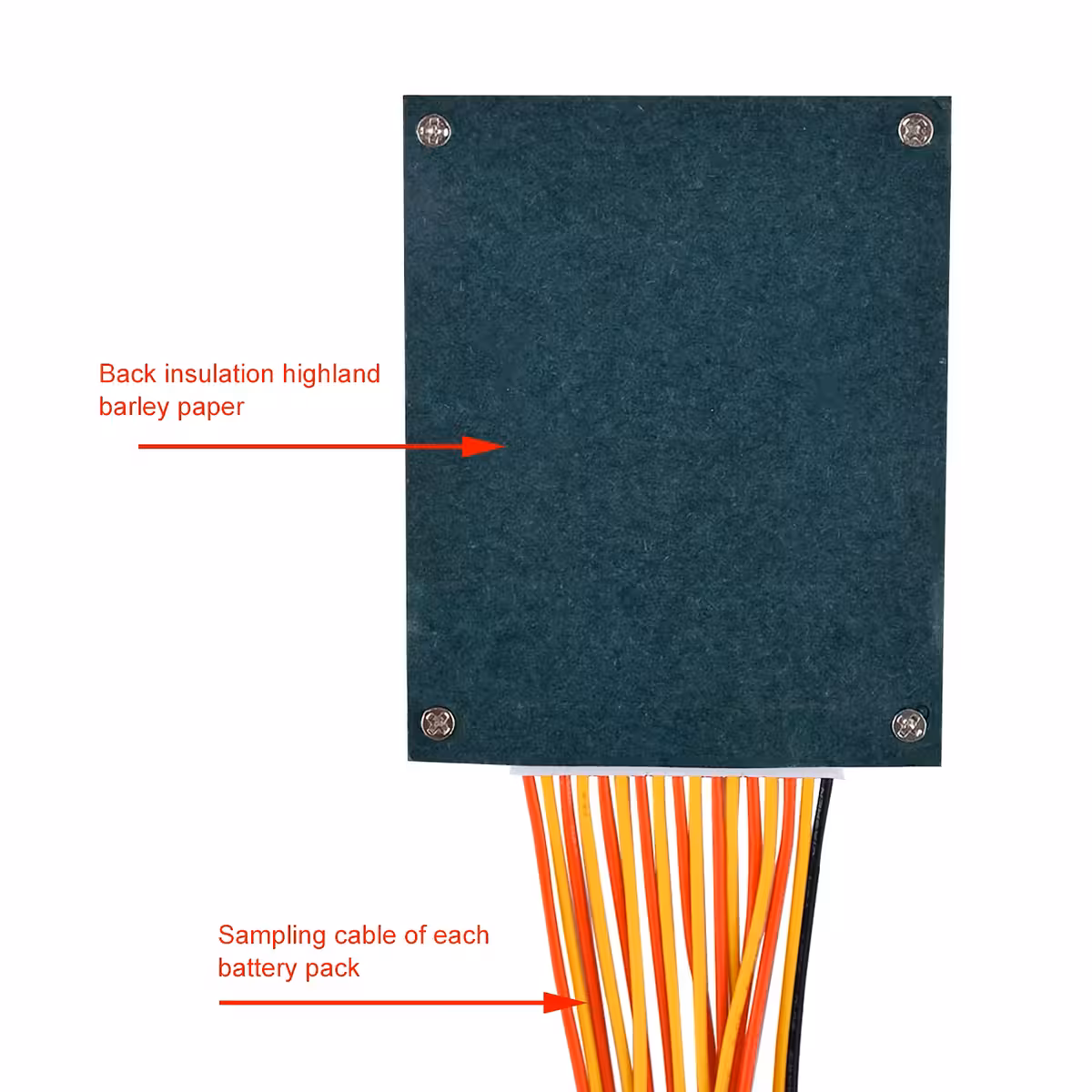

- Συνδέστε τα καλώδια παρακολούθησης (εξισορρόπησης) σε κάθε ένα από τα 16 κελιά Li-ion, ακολουθώντας τη σειρά στο παρεχόμενο διάγραμμα.
- Συγκολλήστε τον ακροδέκτη B- στον αρνητικό πόλο του πακέτου μπαταριών.
- Συνδέστε τη φίσα της καλωδίωσης εξισορρόπησης στην πλακέτα BMS.
- Συνδέστε το B+ στον θετικό πόλο της μπαταρίας και το P- στην κοινή θύρα φόρτισης/εκφόρτισης.
- Ελέγξτε την τάση εξόδου με ένα πολύμετρο πριν από την πρώτη χρήση.
- Συνδέστε τον φορτιστή και παρακολουθήστε τους πρώτους 2–3 πλήρεις κύκλους για να επιτρέψετε την αρχική εξισορρόπηση των κελιών.
Περιεχόμενα Συσκευασίας

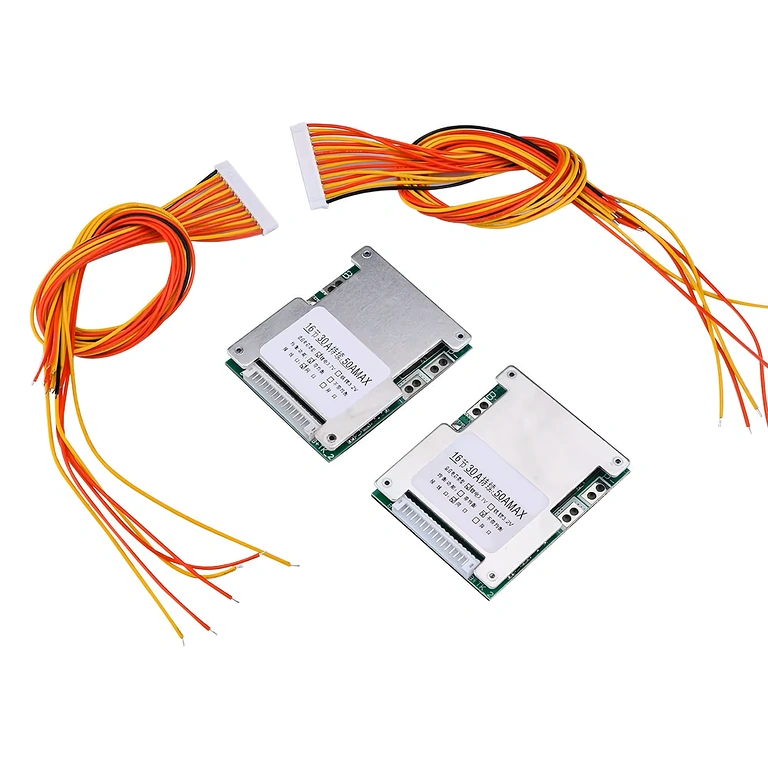

- 1 x Πλακέτα BMS 16S 60V 30A με κοινή θύρα
- 1 x Καλωδίωση εξισορρόπησης για 16 κελιά
- 1 x Ενσωματωμένος αισθητήρας θερμοκρασίας
Συχνές Ερωτήσεις
Μπορώ να χρησιμοποιήσω αυτό το BMS για μπαταρία 13S ή 20S;
Όχι. Η μονάδα έχει σχεδιαστεί αποκλειστικά για πακέτα 16 κελιών Li-ion σε σειρά (16S). Η χρήση με διαφορετικό αριθμό κελιών ενέχει κίνδυνο βλάβης τόσο στην πλακέτα όσο και στην μπαταρία.
Τι σημαίνει κοινή θύρα (common port);
Σημαίνει ότι μπορείτε να χρησιμοποιήσετε τους ίδιους ακροδέκτες για να φορτίσετε την μπαταρία και για να τροφοδοτήσετε το μοτέρ, απλοποιώντας σημαντικά την εγκατάσταση.
Είναι συμβατό με LiFePO4;
Όχι, αυτό το μοντέλο είναι ρυθμισμένο αυστηρά για κελιά Li-ion ονομαστικής τάσης 3.7V.
