Μονάδα Ρελέ 1 Καναλιού με Optocoupler – Έλεγχος 220V με ασφάλεια από Arduino ή Raspberry Pi
Θέλεις να ελέγξεις μια αντλία, μια λάμπα ή ένα μοτέρ 220V μέσω ενός pin GPIO; Χωρίς γαλβανική απομόνωση, μια απότομη αύξηση της τάσης μπορεί να καταστρέψει ακαριαία τον μικροελεγκτή σου. Αυτές οι μονάδες ρελέ με optocoupler δημιουργούν ένα ηλεκτρικό «τείχος» ανάμεσα στο κύκλωμα ελέγχου και το φορτίο ισχύος — ό,τι κι αν συμβεί στο κύκλωμα των 220V, τα pins σου παραμένουν απόλυτα προστατευμένα.

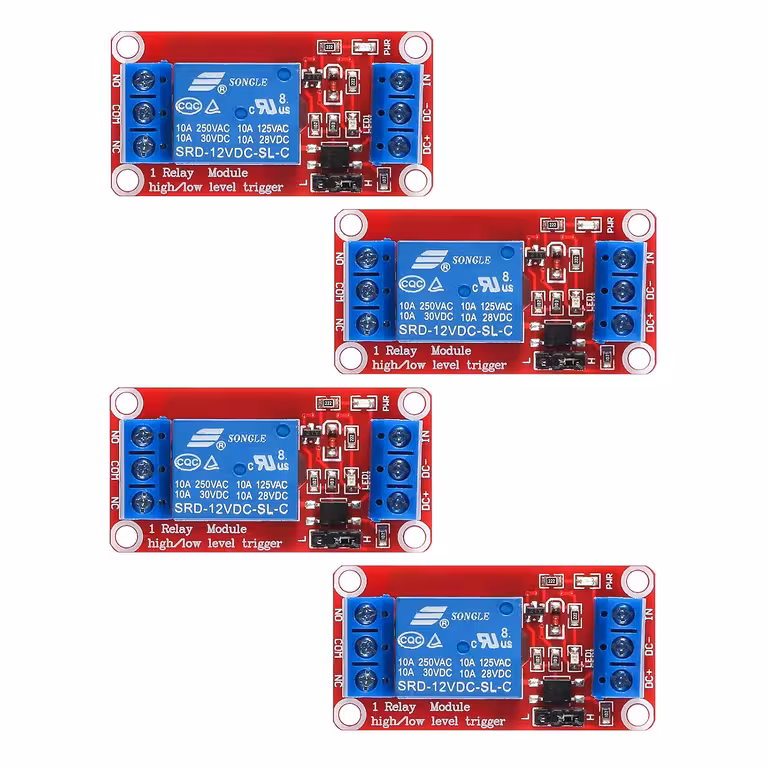

Σημείωση: Κατά την ολοκλήρωση της παραγγελίας, επίλεξε την έκδοση που επιθυμείς — μονάδα ρελέ 5V ή 12V. Το σετ περιλαμβάνει 4 τεμάχια της έκδοσης που θα επιλέξεις.
Γιατί να επιλέξεις αυτό το σετ; (Κύρια πλεονεκτήματα):
- Γαλβανική απομόνωση μέσω optocoupler — το κύκλωμα ελέγχου και το κύκλωμα ισχύος είναι πλήρως διαχωρισμένα· ένα βραχυκύκλωμα στο φορτίο δεν θα φτάσει ποτέ στα GPIO ή τα ψηφιακά σου pins.
- Επιλέξιμο Trigger High/Low μέσω jumper — αλλάζεις τη λογική ενεργοποίησης σε 5 δευτερόλεπτα, χωρίς να χρειάζεται αλλαγή στην καλωδίωση ή στον κώδικα.
- Σχεδιασμός fault-tolerant — αν η γραμμή Trigger αποσυνδεθεί κατά λάθος, το ρελέ παραμένει στην προεπιλεγμένη θέση του, αποτρέποντας ανεπιθύμητες ενεργοποιήσεις.
- Επαφές 10A για πραγματικά φορτία — υποστηρίζει AC 250V/10A και DC 30V/10A, ιδανικό για λάμπες, αντλίες, ανεμιστήρες και μικρά μοτέρ οικιακής ή βιομηχανικής χρήσης.
- Συμβατότητα με κάθε δημοφιλή πλατφόρμα — Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC — αν διαθέτει ψηφιακό pin, λειτουργεί με αυτή τη μονάδα.
- Ενσωματωμένες κλέμες σύνδεσης — συνδέεις NC, C, NO, Coil+ και Coil- απευθείας, χωρίς κολλήσεις ή επιπλέον αντάπτορες.
- Σετ 4 τεμαχίων — ιδανικό για έργα με πολλά κανάλια ή για να έχεις εφεδρικά εξαρτήματα σε συστήματα όπου η αξιοπιστία είναι το παν.
Λεπτομέρειες και Απόδοση
Το optocoupler σε κάθε μονάδα διαχωρίζει πλήρως το κύκλωμα ελέγχου από το κύκλωμα ισχύος — το ρεύμα στη γραμμή Trigger είναι μόλις ~5 mA (στην έκδοση 5V), καθιστώντας το απόλυτα συμβατό με τα λογικά επίπεδα των σύγχρονων μικροελεγκτών χωρίς την ανάγκη πρόσθετων αντιστάσεων. Το πηνίο του ρελέ τροφοδοτείται ξεχωριστά στα 5V DC ή 12V DC, ανάλογα με την έκδοση που θα επιλέξεις, ενώ οι επαφές μεταγωγής διαχειρίζονται φορτία έως AC 250V / 10A. Η έκδοση 5V ενσωματώνεται άμεσα σε projects που τροφοδοτούνται από USB ή standard πηγές 5V, ενώ η έκδοση 12V είναι κατάλληλη για συστήματα αυτοματισμού, πίνακες ελέγχου και εφαρμογές με μπαταρίες 12V.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τάση τροφοδοσίας πηνίου | 5V DC ή 12V DC (ανάλογα με την επιλογή) |
| Μέγιστο φορτίο επαφών | AC 250V / 10A, DC 30V / 10A |
| Τύπος απομόνωσης | Optocoupler |
| Ρεύμα γραμμής Trigger | ≈5 mA (μοντέλο 5V) |
| Τύπος επαφών | NC (Normally Closed) / C (Common) / NO (Normally Open) |
| Είσοδοι μονάδας | Coil +, Coil –, Trigger |
| Επιλογή trigger | Jumper High-Level Trigger / Low-Level Trigger |
| Συμβατότητα | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Αριθμός μονάδων στο σετ | 4 τεμάχια |
| Τύπος μονάδας | 1 καναλιού (Single Channel Relay Module) |
Οδηγίες Προγραμματισμού και Χρήσης
- Σύνδεσε το Coil + και το Coil – στην κατάλληλη πηγή τροφοδοσίας (5V ή 12V DC).
- Σύνδεσε το pin Trigger σε ένα ψηφιακό pin εξόδου του μικροελεγκτή σου (GPIO, ψηφιακό pin Arduino κ.λπ.).
- Ρύθμισε το jumper στη θέση που επιθυμείς: High-Level Trigger (το ρελέ ενεργοποιείται με σήμα HIGH) ή Low-Level Trigger (το ρελέ ενεργοποιείται με σήμα LOW).
- Σύνδεσε το φορτίο σου στους ακροδέκτες NC/C (κανονικά κλειστό κύκλωμα) ή NO/C (κανονικά ανοιχτό κύκλωμα), ανάλογα με τη λογική της εφαρμογής σου.
- Στείλε την ψηφιακή εντολή μέσω του κώδικά σου (π.χ. digitalWrite(pin, HIGH) στο Arduino IDE) για να ενεργοποιήσεις ή να απενεργοποιήσεις το ρελέ.
Περιεχόμενα Συσκευασίας
- 4 × Μονάδα ρελέ 1 καναλιού (5V ή 12V — ανάλογα με την επιλογή σου)
- Προεγκατεστημένες κλέμες σύνδεσης σε κάθε μονάδα
Συχνές Ερωτήσεις
Λειτουργεί με σήμα 3.3V στο Trigger (π.χ. Raspberry Pi, ESP32);
Στις περισσότερες περιπτώσεις ναι, το optocoupler δέχεται και 3.3V στη γραμμή Trigger. Για εγγυημένη λειτουργία, μπορείς να χρησιμοποιήσεις έναν μετατροπέα λογικών επιπέδων (logic level shifter) 3.3V→5V ή να ελέγξεις το κατώφλι ενεργοποίησης του optocoupler στο datasheet. Η τροφοδοσία του πηνίου πρέπει να παραμένει στα 5V ή 12V, ανεξάρτητα από την τάση λογικής.
Ποια είναι η πρακτική διαφορά μεταξύ High-Level και Low-Level Trigger;
Με το High-Level Trigger, το ρελέ ενεργοποιείται όταν το pin Trigger λαμβάνει σήμα HIGH. Με το Low-Level Trigger, ενεργοποιείται στο LOW (GND). Αλλάζεις τη συμπεριφορά απλώς μετακινώντας το jumper — χωρίς καμία αλλαγή στην καλωδίωση ή στον κώδικα.
Μπορώ να ελέγξω συσκευές 220V, όπως μια λάμπα ή μια αντλία κήπου;
Ναι. Οι επαφές υποστηρίζουν AC 250V / 10A, αρκετό για τα περισσότερα οικιακά φορτία. Βεβαιώσου ότι δεν υπερβαίνεις τα 10A και τηρείς όλους τους κανόνες ηλεκτρολογικής ασφαλείας όταν εργάζεσαι με τάση δικτύου.
Μπορώ να ελέγξω και τις 4 μονάδες από το ίδιο Arduino;
Ναι. Κάθε μονάδα απαιτεί μόνο ένα ψηφιακό pin για το Trigger. Ένα Arduino Uno διαθέτει 14 ψηφιακά pins, οπότε μπορείς να ελέγχεις ανεξάρτητα και τις 4 μονάδες του σετ, έχοντας παράλληλα ελεύθερα pins για άλλες περιφερειακές συσκευές.
