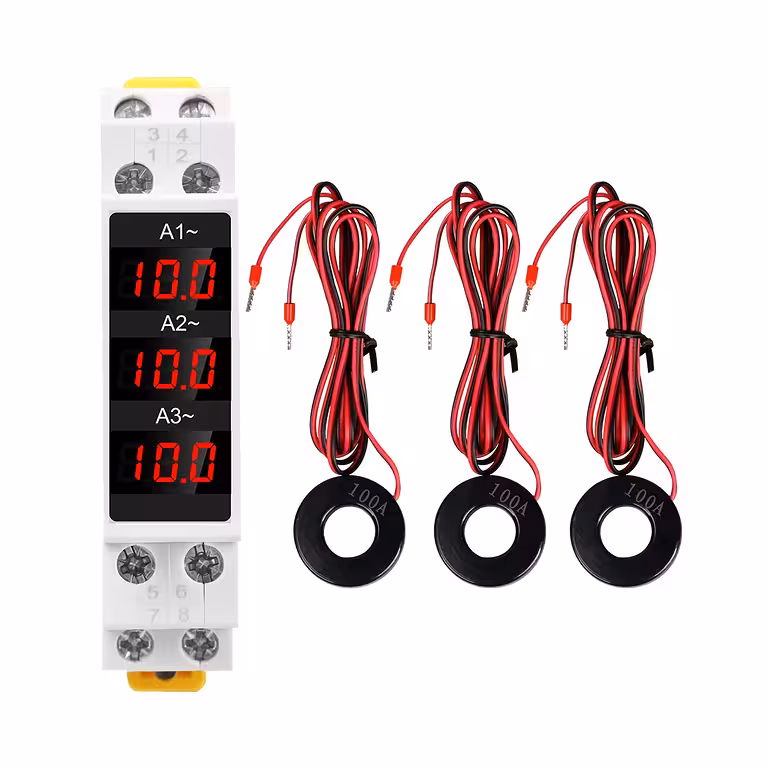

Ψηφιακό τριφασικό αμπερόμετρο 1–100A: Ταυτόχρονη ένδειξη και στις 3 φάσεις, απευθείας στον πίνακα
Όταν ένα τριφασικό κύκλωμα παρουσιάζει προβλήματα, το πρώτο σημάδι είναι η ανισορροπία φορτίου — κάτι που μπορείτε να εντοπίσετε άμεσα μόνο αν διαθέτετε το κατάλληλο όργανο μέτρησης. Το ψηφιακό τριφασικό αμπερόμετρο με εύρος 1–100A σας δείχνει σε πραγματικό χρόνο τι συμβαίνει σε κάθε φάση, χωρίς να χρειάζεται να ανατρέχετε σε πολύπλοκους υπολογισμούς. Τοποθετείται εύκολα σε ράγα DIN και είναι έτοιμο για χρήση αμέσως.
Σημείωση: Η συσκευή λειτουργεί αποκλειστικά σε τριφασικά δίκτυα εναλλασσόμενου ρεύματος (AC). Ελέγξτε τη συμβατότητα με την εγκατάστασή σας πριν από την τοποθέτηση.
Γιατί να επιλέξετε αυτό το μοντέλο; (Κύρια πλεονεκτήματα):
- Ταυτόχρονη ανάγνωση 3 φάσεων — 3 ανεξάρτητες οθόνες LED (μία για κάθε φάση L1, L2, L3) για άμεση εποπτεία χωρίς χειροκίνητη εναλλαγή.
- Εύρος μέτρησης 1–100A χωρίς εξωτερικό μετασχηματιστή — απευθείας σύνδεση στα καλώδια της φάσης, εφόσον το ρεύμα δεν ξεπερνά τα 100A.
- Κλάση ακρίβειας 1.0 — μέγιστο σφάλμα 1%, ιδανικό για διαχείριση ενέργειας και εντοπισμό ανωμαλιών στην κατανάλωση.
- Τάση λειτουργίας AC 80–500V — πλήρως συμβατό με τα τυπικά δίκτυα 230/400V, καθώς και με βιομηχανικές διαμορφώσεις.
- Τοποθέτηση σε ράγα DIN 35mm — εγκατάσταση χωρίς ειδικά εργαλεία, απευθείας στον πίνακα, σε λιγότερο από 2 λεπτά.
- Λειτουργία σε ευρύ φάσμα θερμοκρασιών (-20°C έως +70°C) — σταθερή απόδοση ακόμα και σε πίνακες που εκτίθενται σε δύσκολες συνθήκες.
- Συμπαγής σχεδιασμός: 81 × 18 × 66 mm — καταλαμβάνει μόλις 18mm στη ράγα, αφήνοντας ελεύθερο χώρο για τον υπόλοιπο εξοπλισμό.
Τεχνικά Χαρακτηριστικά και Απόδοση
Το όργανο μετρά ταυτόχρονα την ένταση σε διαμόρφωση 3L+3N, καθιστώντας το απαραίτητο για τον άμεσο εντοπισμό ανισορροπιών φορτίου, όπου μία φάση επιβαρύνεται περισσότερο από τις άλλες. Η κλάση ακρίβειας 1.0 εγγυάται αξιόπιστα δεδομένα για τη λήψη αποφάσεων.
Η ονομαστική συχνότητα 50/60Hz εξασφαλίζει πλήρη συμβατότητα με τα δίκτυα στην Ελλάδα και την Κύπρο, καθώς και με εισαγόμενο εξοπλισμό. Οι οθόνες LED υψηλής φωτεινότητας παραμένουν ευανάγνωστες ακόμα και σε συνθήκες χαμηλού φωτισμού — ένα σημαντικό πλεονέκτημα για τεχνικούς χώρους.
| Παράμετρος | Τιμή / Λεπτομέρεια |
|---|---|
| Τύπος οθόνης | Ψηφιακή, 3 ανεξάρτητα LED (ένα ανά φάση) |
| Εύρος μέτρησης ρεύματος | 1 – 100A (AC) |
| Ονομαστική τάση | AC 80 – 500V |
| Ακρίβεια | Κλάση 1.0 |
| Ονομαστική συχνότητα | 50 / 60 Hz |
| Θερμοκρασία λειτουργίας | -20°C ~ +70°C |
| Βαθμός προστασίας | IP20 |
| Διαστάσεις (Μ × Π × Υ) | 81 mm × 18 mm × 66 mm |
| Τύπος ακροδεκτών | 3 φάσεις (3L + 3N) |
| Τύπος τοποθέτησης | Ράγα DIN 35mm |
Οδηγίες Εγκατάστασης και Χρήσης
- Έλεγχος πριν την εγκατάσταση: Επιβεβαιώστε ότι η τάση του δικτύου κυμαίνεται εντός 80–500V AC και ότι η ένταση ανά φάση δεν υπερβαίνει τα 100A.
- Τοποθέτηση σε ράγα DIN: Κουμπώστε το αμπερόμετρο στη ράγα DIN 35mm του πίνακα — δεν απαιτούνται εργαλεία ή τρύπες.
- Σύνδεση ακροδεκτών: Συνδέστε τα καλώδια των φάσεων L1, L2, L3 και τον ουδέτερο N στις αντίστοιχες υποδοχές, σύμφωνα με το διάγραμμα.
- Ενεργοποίηση και έλεγχος: Εφαρμόστε τάση και βεβαιωθείτε ότι και οι 3 οθόνες LED εμφανίζουν σταθερές τιμές για κάθε φάση.
- Συνεχής παρακολούθηση: Παρακολουθήστε τις τιμές σε πραγματικό χρόνο. Μια σημαντική διαφορά μεταξύ των φάσεων μπορεί να υποδεικνύει ανισορροπία φορτίου ή σφάλμα στην εγκατάσταση.
Περιεχόμενα Συσκευασίας
- 1 × Ψηφιακό τριφασικό αμπερόμετρο (1–100A, AC 80–500V, για ράγα DIN 35mm)
Συχνές Ερωτήσεις
Μπορεί να χρησιμοποιηθεί σε μονοφασικά δίκτυα;
Όχι. Η συσκευή έχει σχεδιαστεί αποκλειστικά για τριφασικά δίκτυα με 3 φάσεις και ουδέτερο. Για μονοφασικές εγκαταστάσεις, απαιτείται αμπερόμετρο με ένα κανάλι μέτρησης.
Χρειάζομαι μετασχηματιστή έντασης (CT) για τη σύνδεση;
Όχι, εφόσον το ρεύμα σε κάθε φάση δεν ξεπερνά τα 100A. Η σύνδεση πραγματοποιείται απευθείας στα καλώδια της φάσης, χωρίς πρόσθετα εξαρτήματα.
Εμφανίζει τις τιμές και για τις 3 φάσεις ταυτόχρονα;
Ναι. Οι 3 οθόνες LED είναι ανεξάρτητες και προβάλλουν ταυτόχρονα την ένταση για τις L1, L2 και L3 — δεν χρειάζεται εναλλαγή μεταξύ των φάσεων.
Πού μπορώ να εγκαταστήσω τη συσκευή; Το IP20 σημαίνει ότι είναι αδιάβροχο;
Το IP20 παρέχει προστασία από στερεά αντικείμενα άνω των 12,5mm, αλλά δεν προσφέρει προστασία από νερό ή υγρασία. Η εγκατάσταση πρέπει να γίνεται αποκλειστικά εντός κλειστών ηλεκτρολογικών πινάκων, σε ξηρό περιβάλλον.
